Реле контроля расхода

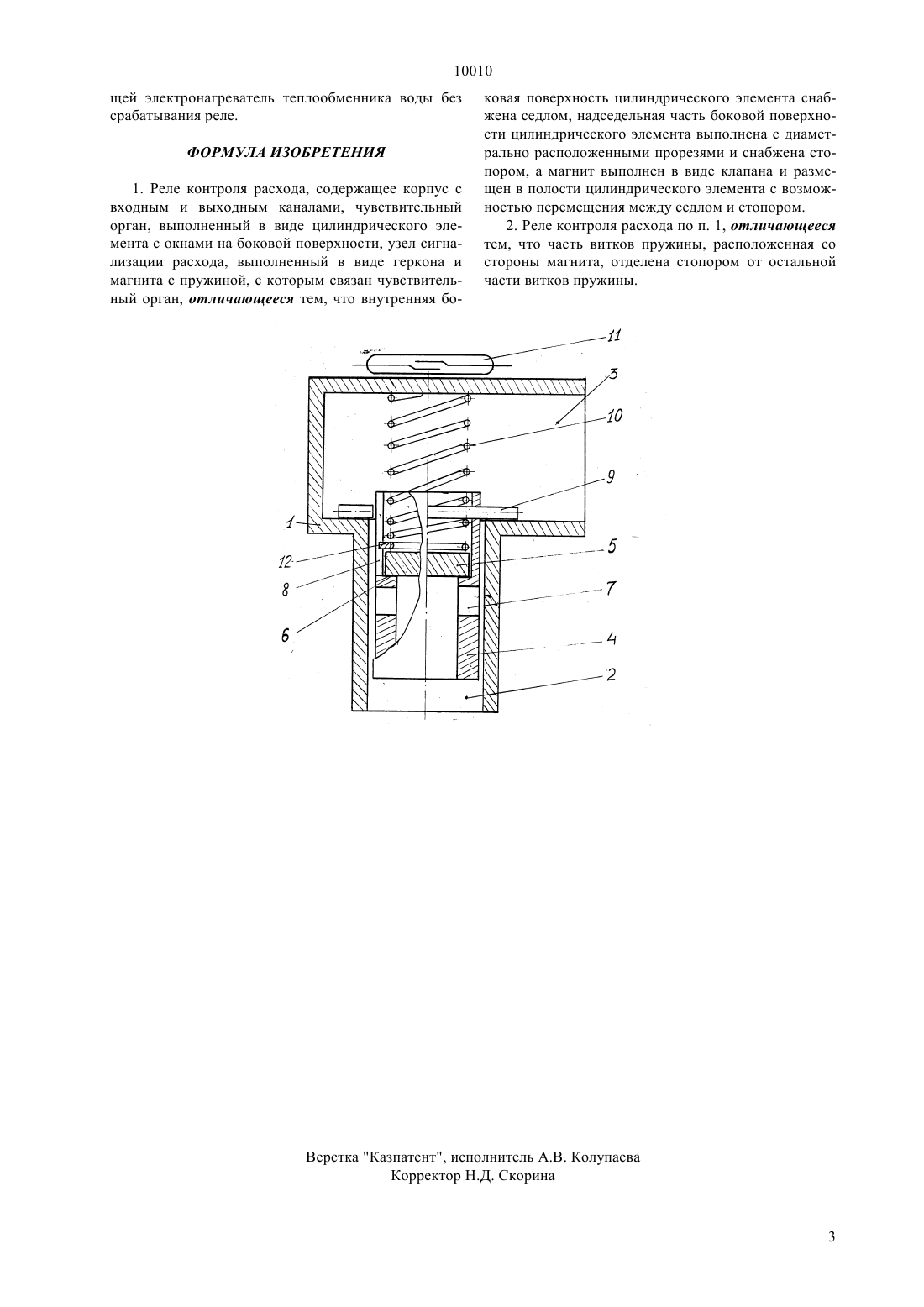

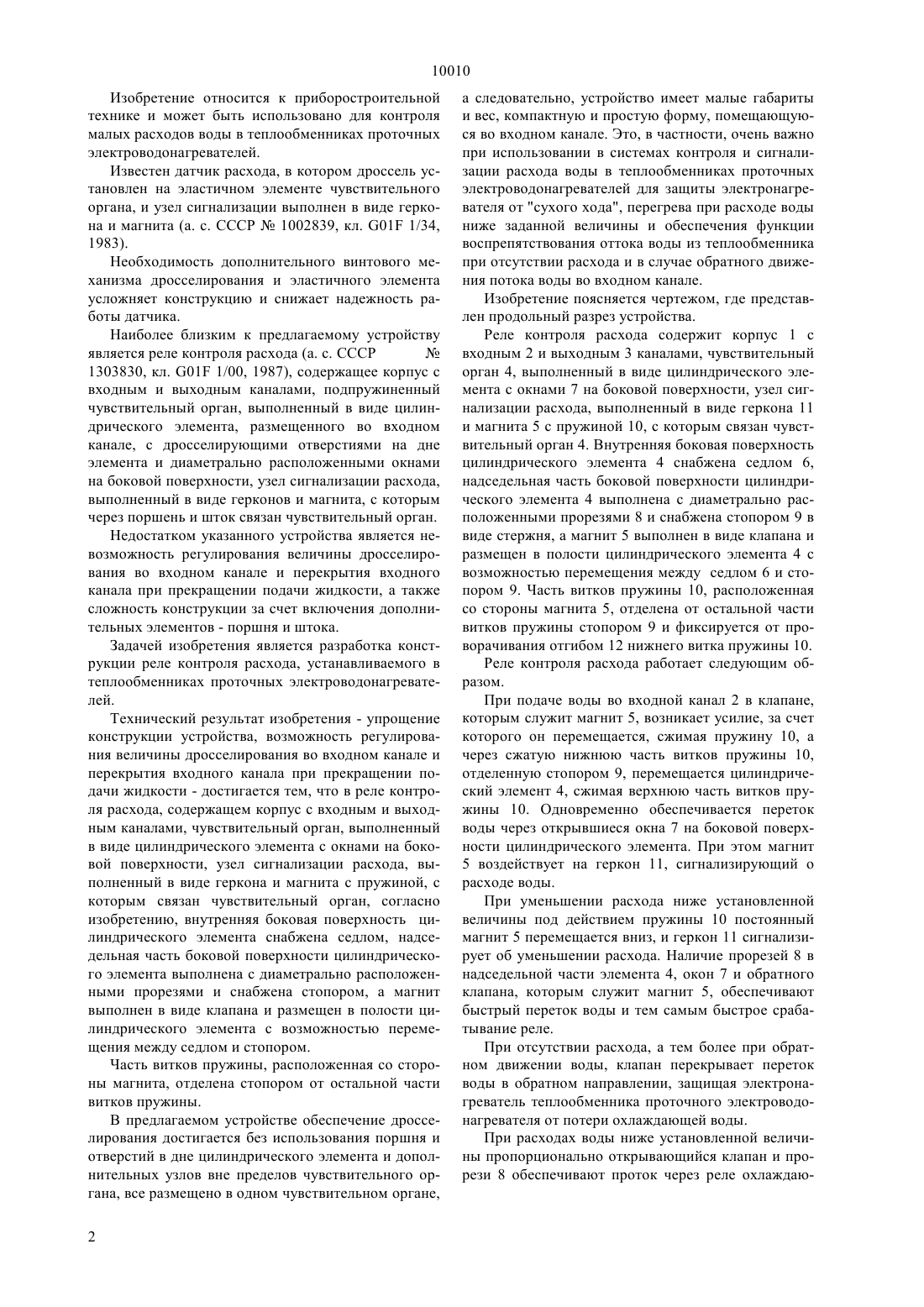

(51)7 01 1/00 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Варавка Василий Павлович Хакимов Кшкембай Булатович(73) Филиал-21 Дочернего государственного предприятия Енбек-Костанай Республиканского государственного предприятия Енбек Министерства внутренних дел Республики Казахстан(57) Изобретение относится к приборостроительной технике и может быть использовано для контроля малых расходов воды в теплообменниках проточных электроводонагревателей. Упрощение конструкции устройства, возможность регулирования величины дросселирования во входном канале и перекрытия входного канала при прекращении подачи жидкости достигается тем, что в реле контроля расхода, содержащем корпус с входным и выходным каналами, чувствительный орган, выполненный в виде цилиндрического элемента с окнами на боковой поверхности, узел сигнализации расхода, выполненный в виде геркона и магнита с пружиной, с которым связан чувствительный орган, согласно изобретению, внутренняя боковая поверхность цилиндрического элемента снабжена седлом, надседельная часть боковой поверхности цилиндрического элемента выполнена с диаметрально расположенными прорезями и снабжена стопором, а магнит выполнен в виде клапана и размещен в полости цилиндрического элемента с возможностью перемещения между седлом и стопором. 10010 Изобретение относится к приборостроительной технике и может быть использовано для контроля малых расходов воды в теплообменниках проточных электроводонагревателей. Известен датчик расхода, в котором дроссель установлен на эластичном элементе чувствительного органа, и узел сигнализации выполнен в виде геркона и магнита (а. с. СССР 1002839, кл. 01 1/34,1983). Необходимость дополнительного винтового механизма дросселирования и эластичного элемента усложняет конструкцию и снижает надежность работы датчика. Наиболее близким к предлагаемому устройству является реле контроля расхода (а. с. СССР 1303830, кл. 01 1/00, 1987), содержащее корпус с входным и выходным каналами, подпружиненный чувствительный орган, выполненный в виде цилиндрического элемента, размещенного во входном канале, с дросселирующими отверстиями на дне элемента и диаметрально расположенными окнами на боковой поверхности, узел сигнализации расхода,выполненный в виде герконов и магнита, с которым через поршень и шток связан чувствительный орган. Недостатком указанного устройства является невозможность регулирования величины дросселирования во входном канале и перекрытия входного канала при прекращении подачи жидкости, а также сложность конструкции за счет включения дополнительных элементов - поршня и штока. Задачей изобретения является разработка конструкции реле контроля расхода, устанавливаемого в теплообменниках проточных электроводонагревателей. Технический результат изобретения - упрощение конструкции устройства, возможность регулирования величины дросселирования во входном канале и перекрытия входного канала при прекращении подачи жидкости - достигается тем, что в реле контроля расхода, содержащем корпус с входным и выходным каналами, чувствительный орган, выполненный в виде цилиндрического элемента с окнами на боковой поверхности, узел сигнализации расхода, выполненный в виде геркона и магнита с пружиной, с которым связан чувствительный орган, согласно изобретению, внутренняя боковая поверхность цилиндрического элемента снабжена седлом, надседельная часть боковой поверхности цилиндрического элемента выполнена с диаметрально расположенными прорезями и снабжена стопором, а магнит выполнен в виде клапана и размещен в полости цилиндрического элемента с возможностью перемещения между седлом и стопором. Часть витков пружины, расположенная со стороны магнита, отделена стопором от остальной части витков пружины. В предлагаемом устройстве обеспечение дросселирования достигается без использования поршня и отверстий в дне цилиндрического элемента и дополнительных узлов вне пределов чувствительного органа, все размещено в одном чувствительном органе,2 а следовательно, устройство имеет малые габариты и вес, компактную и простую форму, помещающуюся во входном канале. Это, в частности, очень важно при использовании в системах контроля и сигнализации расхода воды в теплообменниках проточных электроводонагревателей для защиты электронагревателя от сухого хода, перегрева при расходе воды ниже заданной величины и обеспечения функции воспрепятствования оттока воды из теплообменника при отсутствии расхода и в случае обратного движения потока воды во входном канале. Изобретение поясняется чертежом, где представлен продольный разрез устройства. Реле контроля расхода содержит корпус 1 с входным 2 и выходным 3 каналами, чувствительный орган 4, выполненный в виде цилиндрического элемента с окнами 7 на боковой поверхности,узел сигнализации расхода, выполненный в виде геркона 11 и магнита 5 с пружиной 10, с которым связан чувствительный орган 4. Внутренняя боковая поверхность цилиндрического элемента 4 снабжена седлом 6,надседельная часть боковой поверхности цилиндрического элемента 4 выполнена с диаметрально расположенными прорезями 8 и снабжена стопором 9 в виде стержня, а магнит 5 выполнен в виде клапана и размещен в полости цилиндрического элемента 4 с возможностью перемещения между седлом 6 и стопором 9. Часть витков пружины 10, расположенная со стороны магнита 5, отделена от остальной части витков пружины стопором 9 и фиксируется от проворачивания отгибом 12 нижнего витка пружины 10. Реле контроля расхода работает следующим образом. При подаче воды во входной канал 2 в клапане,которым служит магнит 5, возникает усилие, за счет которого он перемещается, сжимая пружину 10, а через сжатую нижнюю часть витков пружины 10,отделенную стопором 9, перемещается цилиндрический элемент 4, сжимая верхнюю часть витков пружины 10. Одновременно обеспечивается переток воды через открывшиеся окна 7 на боковой поверхности цилиндрического элемента. При этом магнит 5 воздействует на геркон 11, сигнализирующий о расходе воды. При уменьшении расхода ниже установленной величины под действием пружины 10 постоянный магнит 5 перемещается вниз, и геркон 11 сигнализирует об уменьшении расхода. Наличие прорезей 8 в надседельной части элемента 4, окон 7 и обратного клапана, которым служит магнит 5, обеспечивают быстрый переток воды и тем самым быстрое срабатывание реле. При отсутствии расхода, а тем более при обратном движении воды, клапан перекрывает переток воды в обратном направлении, защищая электронагреватель теплообменника проточного электроводонагревателя от потери охлаждающей воды. При расходах воды ниже установленной величины пропорционально открывающийся клапан и прорези 8 обеспечивают проток через реле охлаждаю 10010 щей электронагреватель теплообменника воды без срабатывания реле. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Реле контроля расхода, содержащее корпус с входным и выходным каналами, чувствительный орган, выполненный в виде цилиндрического элемента с окнами на боковой поверхности, узел сигнализации расхода, выполненный в виде геркона и магнита с пружиной, с которым связан чувствительный орган, отличающееся тем, что внутренняя бо ковая поверхность цилиндрического элемента снабжена седлом, надседельная часть боковой поверхности цилиндрического элемента выполнена с диаметрально расположенными прорезями и снабжена стопором, а магнит выполнен в виде клапана и размещен в полости цилиндрического элемента с возможностью перемещения между седлом и стопором. 2. Реле контроля расхода по п. 1, отличающееся тем, что часть витков пружины, расположенная со стороны магнита, отделена стопором от остальной части витков пружины.
