Сигнализатор наличия пламени

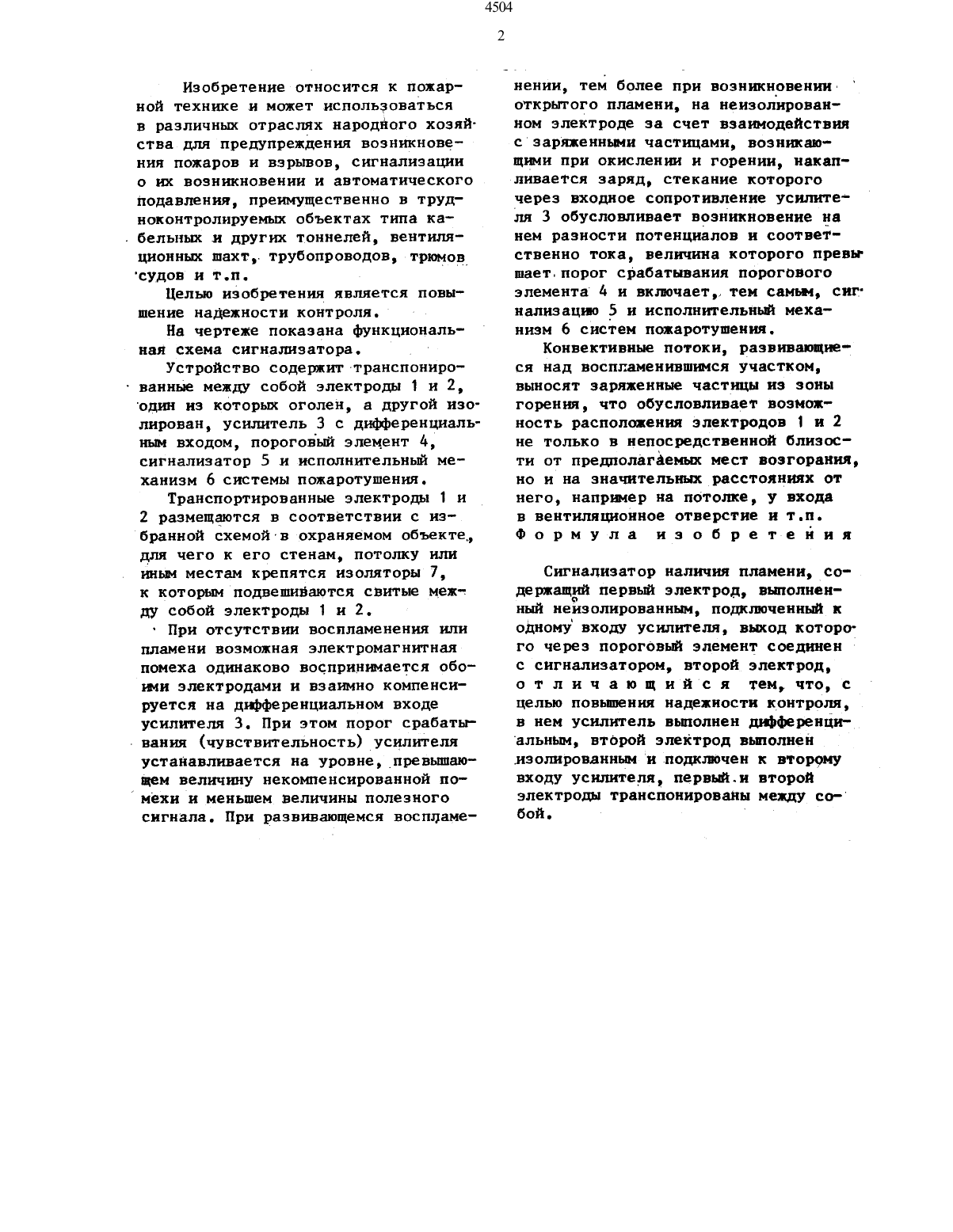

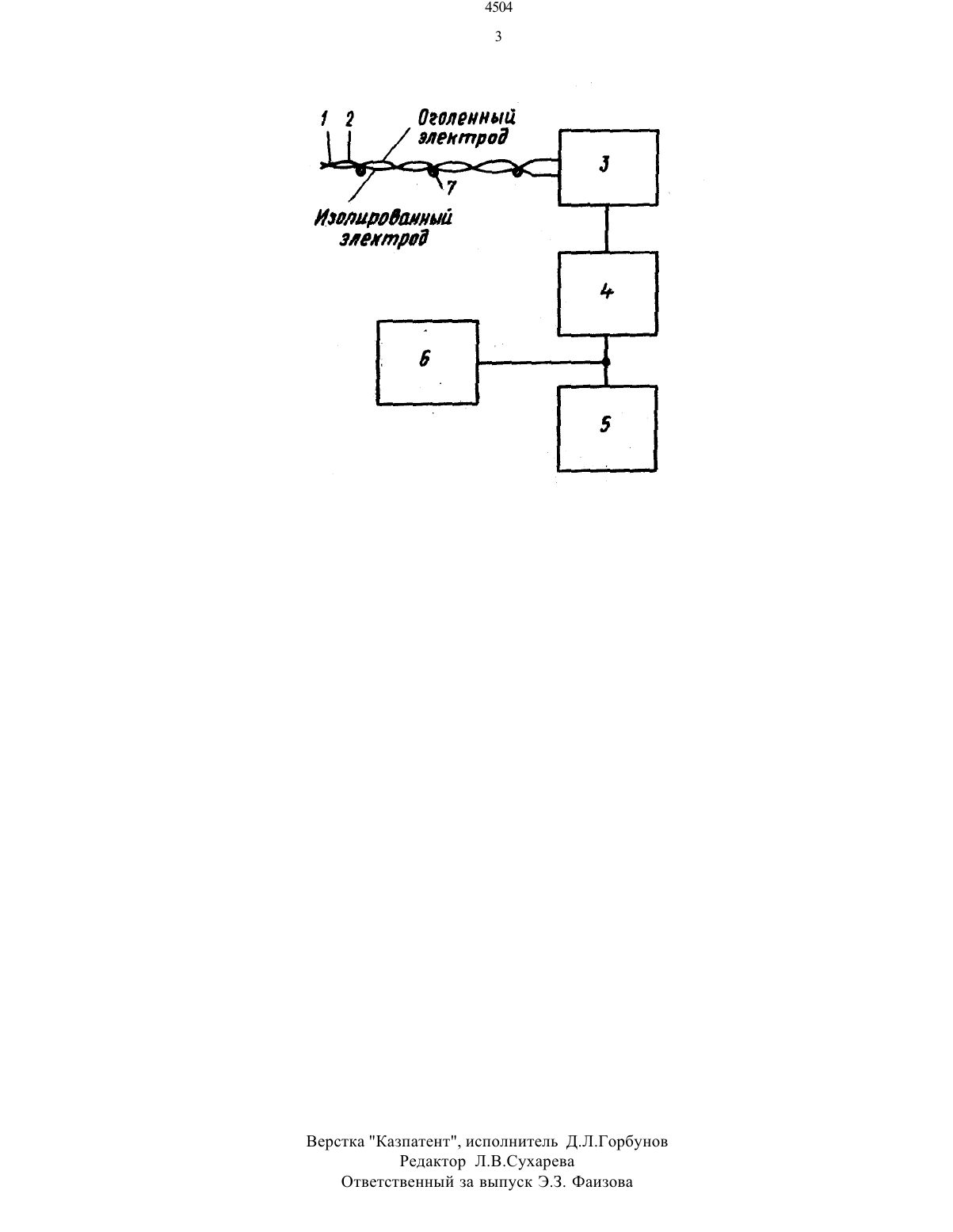

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАННационального центра по комплексной переработкеминерального сырья Республики Казахстан(57) Изобретение относится кпожарной ТЗХННКО Н может ИСПОЛЬЗОВЗТЬСЯ В РЗЗ лщчныш отраслях хозяйства для предун преждения возникновения пожаров и ВЗРЫВОВ 3 СИГНЗЛМЗЗЦИИ О ИХ ВОЗНИКНОЦель изобретения повышение надеж ности контроля. Устройство содержит транспонированные между собой блектроды, один из которы оголен,-а другой изолирован, подкючеиныек входам. усилителя с дифференциальньм входом,.выход которого через пороговый зле мент подключен к сигналмзатору и исполнительному механизму системы лохаротушения. данное устройство использует явление возникновения разности потенциалов на входном сопротивлении усилтеля, подключенном к контактируюцеиу.с заряженными частицами электроду. Генерация заряженным частиц вследствие хемиионизации является одним из первичным звеньев механизмов воспламенения и горения. 1 ил.Изобретение относится к пожарной технике и может использоваться в различным отраслях народного хозяйства для предупреждения возникновения пожаров и взрывов, сигнализации о их возникновении и автоматического подавления, преиущественно в трудноконтролируемж объектах типа каСУДОВ Н ТП Целью изобретения является повышение надежности контроля.На чертеже показана функциональная схема сигналзатора. .Устройство содержит-транспониро ванные между собой электроды 1 и 2,оди из которых оголен, а другой изо лирован, усилитель 3 с дифференциальным входом, пороговый элемент 4,сигнализатор 5 и исполнительный механизм 6 системы пожаротушения.Транспортированные электроды 1 и 2 размещаются в соответствии с избранной схемой в охраняемом объекте,для чего к его стенам, потопу или иным местам крепятся изоляторы 7, к которым подвешиваются свитые между собой электроды 1 и 2.При отсутствии воспламенения или пламени возможная электромагнитная помеха одинаково воспринимается обоими электродами и взаимно компенсируется на дифференциальном входе усилителя 3. При этом порог срабатыУСТЗННВЛНВЗЕТСЯ на УРОВНЕ, превыаюЩЗМ ВЭЛИЧИМУ НЕКОМШЕНСИРОВЗННОЙ ПОсигнала. При развивающемся воспламе 4 ЫИнении тем более при вознижновеним открытого пламени, на неизолированном электроде за счет взаимодействия сзаряженныни частицами, возникающими при окислении и горении, накапливается заряд, стекание которого через входное сопротивление усилителя 3 обусловливает возникновение на нем разности потенциалов и соответственно тока, величина которого превн шает.порог срабатывания порогового элемента 4 н включает,теи самым, сиг нализацию 5 и исполнительный механизм 6 систем пожаротушения. Конвективные потоки, развивающиеся над воспламенившимся участком,выносят заряженные частицы из зоны горении, что обусловливает возможность располоения электродов 1 и 2 не только в непосредственной близости от предолагаемык мест возгорания,но и на значительных расстояниях от него, например на потолке, у входа в вентиляционное отверстие и т.л. Ф о р м у л а н з о б р е т е н и яСигнализатор наличия пламени, содержащий первый электрод, выполненный неизолированны, подклченный к одному входу усилителя, выход которого через пороговый злемент соединен с сигнализатором, второй электрод, о т л и ч а ю щ и йс я тем, что, с целью повшения надежности контроля,в нем усилитель выполнен дифферендиальным второй электрод выполнен изолированными подключен к второму входу усилителя, первый.н второй электроды транспонированы между собой.Верстка Казпатент, исполнитель ДЛ.Горбунов Редактор Л.В.Сухарева Ответственный за выпуск Э.3. Фаизова
