Торпедо” – устройство для очистки и смазки канатов

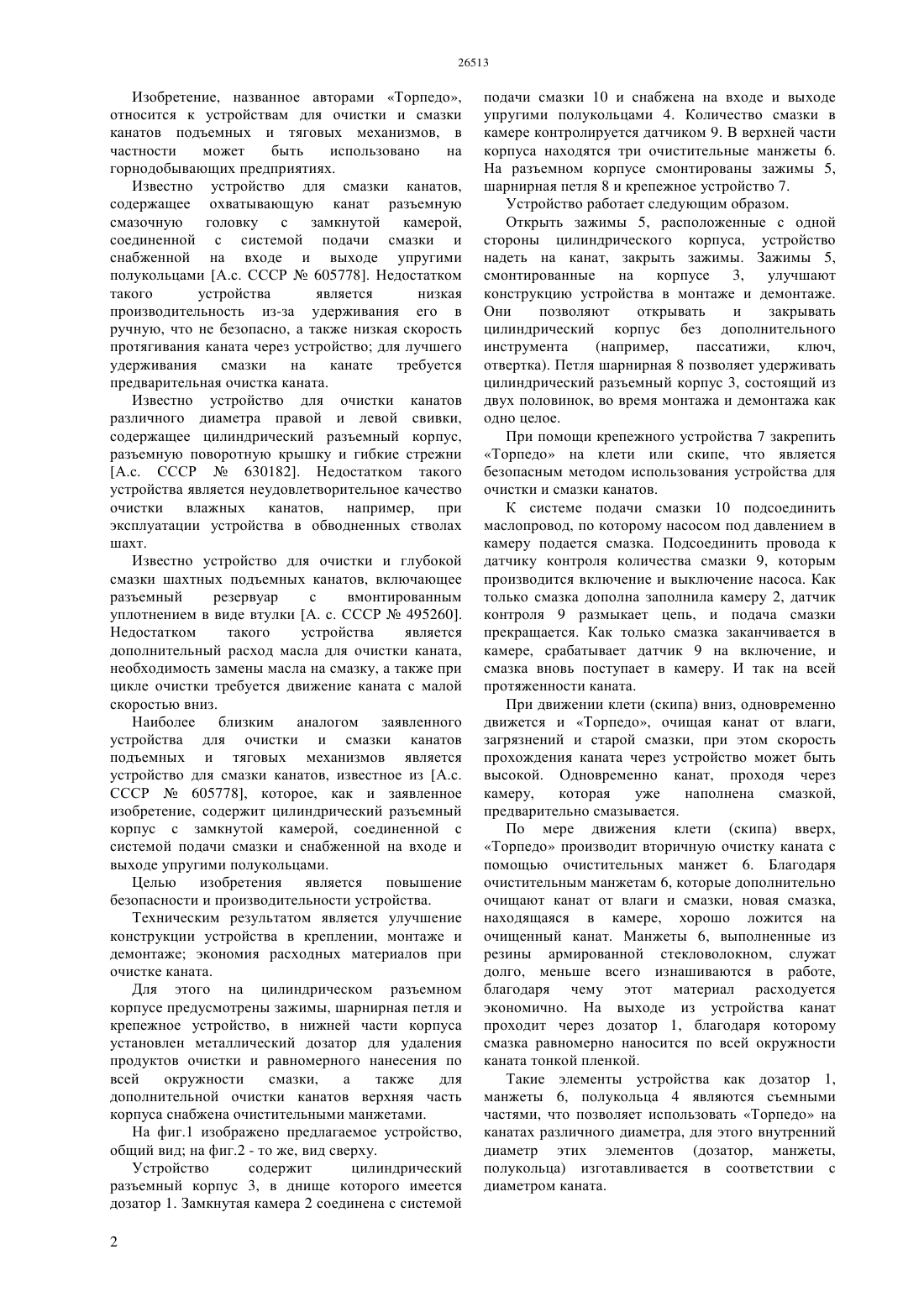

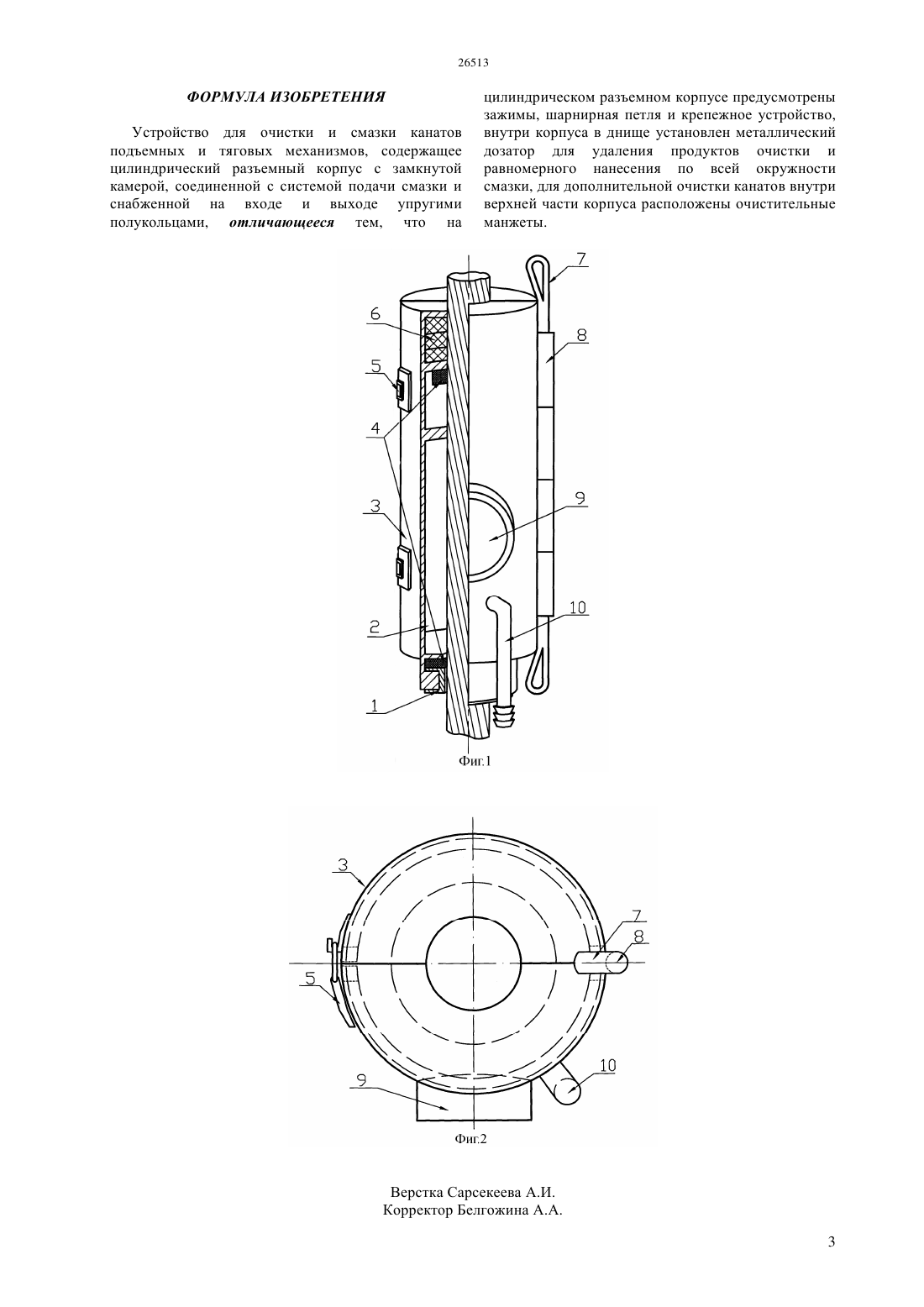

(51) 66 7/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ частности может быть использовано на горнодобывающих предприятиях. Целью изобретения является повышение безопасности и производительности устройства улучшение конструкции устройства в креплении, монтаже и демонтаже экономия расходных материалов при очистке каната. Устройство содержит цилиндрический разъемный корпус 3, в днище которого имеется дозатор 1, замкнутая камера 2 соединена с системой подачи смазки 10 и снабжена на входе и выходе упругими полукольцами 4. Количество смазки в камере контролируется датчиком 9. Внутри верхней части корпуса находятся три очистительные манжеты 6. На разъемном корпусе смонтированы зажимы 5,шарнирная петля 8 и крепежное устройство 7.(72) Мармуз Михаил Васильевич Иванов Константин Анатольевич(73) Товарищество с ограниченной ответственностью Надежность и Долговечность(54) ТОРПЕДО - УСТРОЙСТВО ДЛЯ ОЧИСТКИ И СМАЗКИ КАНАТОВ(57) Изобретение, названное авторами Торпедо,относится к устройствам для очистки и смазки канатов подъемных и тяговых механизмов, в Изобретение, названное авторами Торпедо,относится к устройствам для очистки и смазки канатов подъемных и тяговых механизмов, в частности может быть использовано на горнодобывающих предприятиях. Известно устройство для смазки канатов,содержащее охватывающую канат разъемную смазочную головку с замкнутой камерой,соединенной с системой подачи смазки и снабженной на входе и выходе упругими полукольцами А.с. СССР 605778. Недостатком такого устройства является низкая производительность из-за удерживания его в ручную, что не безопасно, а также низкая скорость протягивания каната через устройство для лучшего удерживания смазки на канате требуется предварительная очистка каната. Известно устройство для очистки канатов различного диаметра правой и левой свивки,содержащее цилиндрический разъемный корпус,разъемную поворотную крышку и гибкие стрежни А.с. СССР 630182. Недостатком такого устройства является неудовлетворительное качество очистки влажных канатов, например, при эксплуатации устройства в обводненных стволах шахт. Известно устройство для очистки и глубокой смазки шахтных подъемных канатов, включающее разъемный резервуар с вмонтированным уплотнением в виде втулки А. с. СССР 495260. Недостатком такого устройства является дополнительный расход масла для очистки каната,необходимость замены масла на смазку, а также при цикле очистки требуется движение каната с малой скоростью вниз. Наиболее близким аналогом заявленного устройства для очистки и смазки канатов подъемных и тяговых механизмов является устройство для смазки канатов, известное из А.с. СССР 605778, которое, как и заявленное изобретение, содержит цилиндрический разъемный корпус с замкнутой камерой, соединенной с системой подачи смазки и снабженной на входе и выходе упругими полукольцами. Целью изобретения является повышение безопасности и производительности устройства. Техническим результатом является улучшение конструкции устройства в креплении, монтаже и демонтаже экономия расходных материалов при очистке каната. Для этого на цилиндрическом разъемном корпусе предусмотрены зажимы, шарнирная петля и крепежное устройство, в нижней части корпуса установлен металлический дозатор для удаления продуктов очистки и равномерного нанесения по всей окружности смазки,а также для дополнительной очистки канатов верхняя часть корпуса снабжена очистительными манжетами. На фиг.1 изображено предлагаемое устройство,общий вид на фиг.2 - то же, вид сверху. Устройство содержит цилиндрический разъемный корпус 3, в днище которого имеется дозатор 1. Замкнутая камера 2 соединена с системой 2 подачи смазки 10 и снабжена на входе и выходе упругими полукольцами 4. Количество смазки в камере контролируется датчиком 9. В верхней части корпуса находятся три очистительные манжеты 6. На разъемном корпусе смонтированы зажимы 5,шарнирная петля 8 и крепежное устройство 7. Устройство работает следующим образом. Открыть зажимы 5, расположенные с одной стороны цилиндрического корпуса, устройство надеть на канат, закрыть зажимы. Зажимы 5,смонтированные на корпусе 3,улучшают конструкцию устройства в монтаже и демонтаже. Они позволяют открывать и закрывать цилиндрический корпус без дополнительного инструмента(например,пассатижи,ключ,отвертка). Петля шарнирная 8 позволяет удерживать цилиндрический разъемный корпус 3, состоящий из двух половинок, во время монтажа и демонтажа как одно целое. При помощи крепежного устройства 7 закрепить Торпедо на клети или скипе, что является безопасным методом использования устройства для очистки и смазки канатов. К системе подачи смазки 10 подсоединить маслопровод, по которому насосом под давлением в камеру подается смазка. Подсоединить провода к датчику контроля количества смазки 9, которым производится включение и выключение насоса. Как только смазка дополна заполнила камеру 2, датчик контроля 9 размыкает цепь, и подача смазки прекращается. Как только смазка заканчивается в камере, срабатывает датчик 9 на включение, и смазка вновь поступает в камеру. И так на всей протяженности каната. При движении клети (скипа) вниз, одновременно движется и Торпедо, очищая канат от влаги,загрязнений и старой смазки, при этом скорость прохождения каната через устройство может быть высокой. Одновременно канат, проходя через камеру,которая уже наполнена смазкой,предварительно смазывается. По мере движения клети (скипа) вверх,Торпедо производит вторичную очистку каната с помощью очистительных манжет 6. Благодаря очистительным манжетам 6, которые дополнительно очищают канат от влаги и смазки, новая смазка,находящаяся в камере, хорошо ложится на очищенный канат. Манжеты 6, выполненные из резины армированной стекловолокном, служат долго, меньше всего изнашиваются в работе,благодаря чему этот материал расходуется экономично. На выходе из устройства канат проходит через дозатор 1, благодаря которому смазка равномерно наносится по всей окружности каната тонкой пленкой. Такие элементы устройства как дозатор 1,манжеты 6, полукольца 4 являются съемными частями, что позволяет использовать Торпедо на канатах различного диаметра, для этого внутренний диаметр этих элементов (дозатор, манжеты,полукольца) изготавливается в соответствии с диаметром каната. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки и смазки канатов подъемных и тяговых механизмов, содержащее цилиндрический разъемный корпус с замкнутой камерой, соединенной с системой подачи смазки и снабженной на входе и выходе упругими полукольцами, отличающееся тем, что на цилиндрическом разъемном корпусе предусмотрены зажимы, шарнирная петля и крепежное устройство,внутри корпуса в днище установлен металлический дозатор для удаления продуктов очистки и равномерного нанесения по всей окружности смазки, для дополнительной очистки канатов внутри верхней части корпуса расположены очистительные манжеты.
