Устройство для метания снаряда “Softlancher”

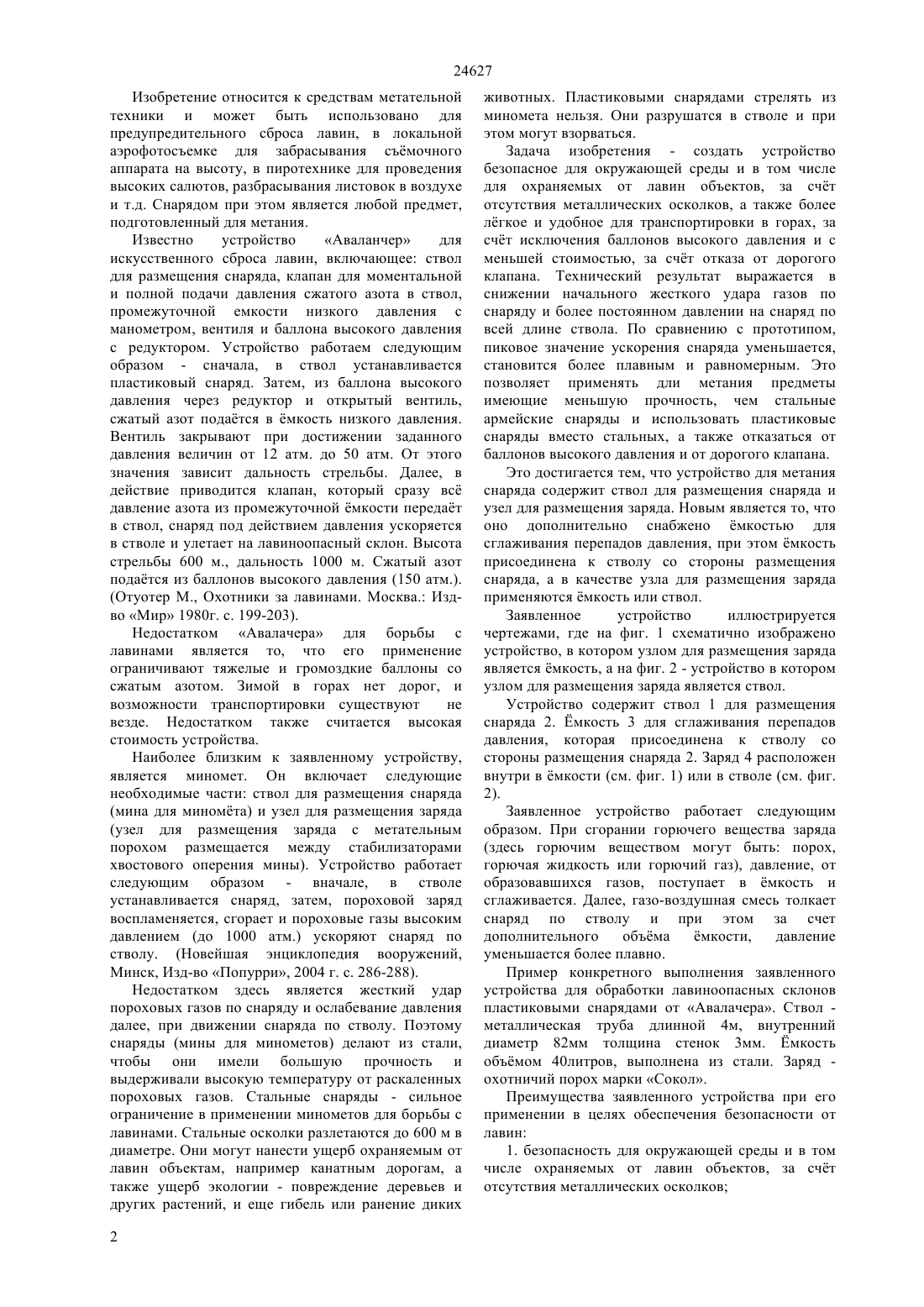

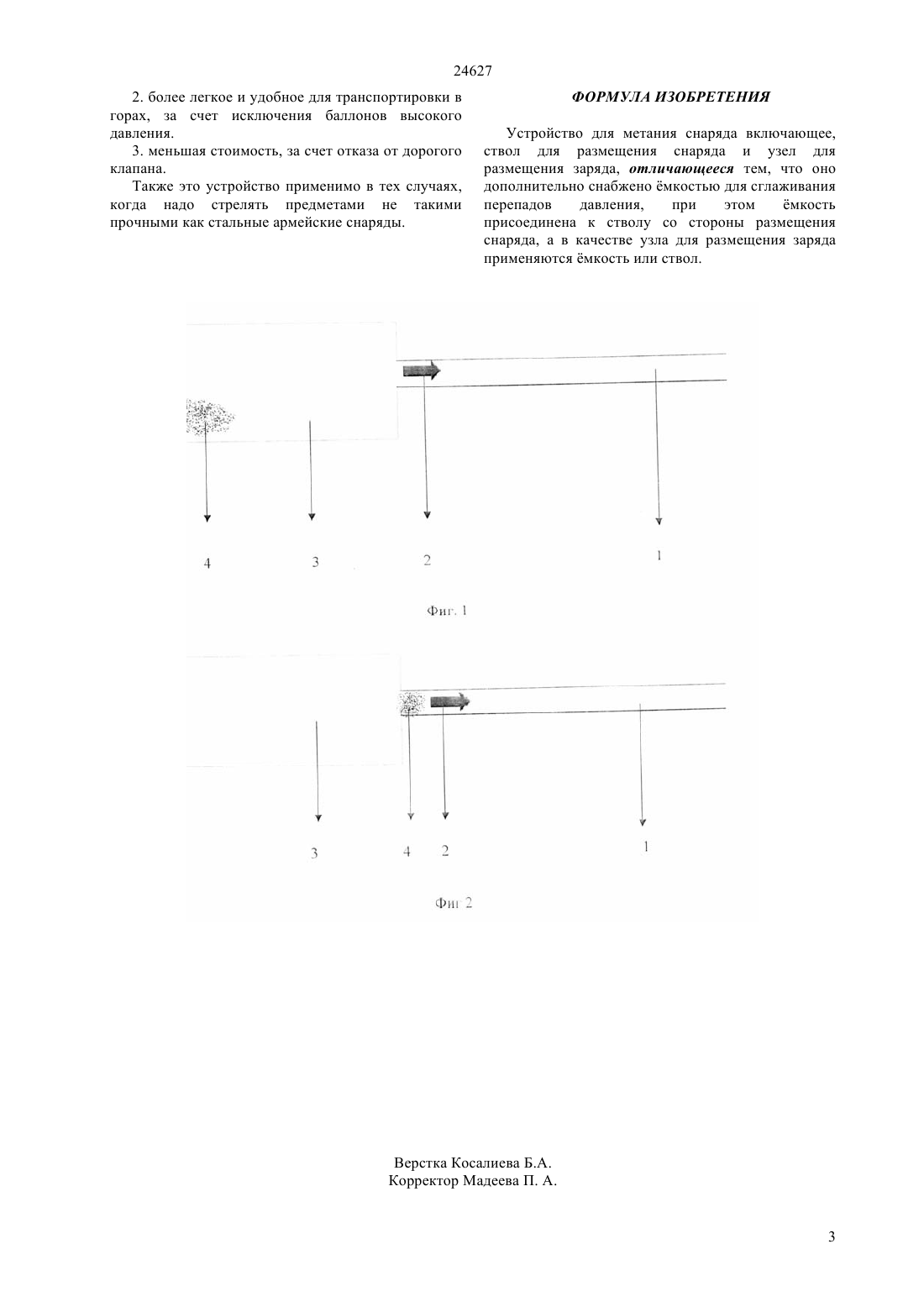

(51) 42 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ узел для размещения заряда. Новым является то, что оно дополнительно снабжено мкостью для сглаживания перепадов давления, при этом мкость присоединена к стволу со стороны размещения снаряда, а в качестве узла для размещения заряда применяются мкость или ствол. Технический результат выражается в снижении начального жесткого удара газов по снаряду и болеет постоянном давлении на снаряд по всей длине ствола. Пиковое значение ускорения снаряда уменьшается и в целом, становится плавным и равномерным. Это позволяет применять для метания предметы имеющие меньшую прочность,чем стальные армейские снаряды и использовать пластиковые снаряды вместо стальных, а также отказаться от баллонов высокого давления и от дорогого клапана.(54) УСТРОЙСТВО ДЛЯ МЕТАНИЯ СНАРЯДА(57) Изобретение относится к средствам метательной техники и может быть использовано для предупредительного сброса лавин, в локальной аэрофотосъемке, в пиротехнике для проведения высоких салютов, для разбрасывания листовок в воздухе и т.д. Снарядом при этом является любой предмет, подготовленный для метания. Это достигается тем, что устройство для метания снаряда содержит ствол для размещения снаряда и 24627 Изобретение относится к средствам метательной техники и может быть использовано для предупредительного сброса лавин, в локальной аэрофотосъемке для забрасывания съмочного аппарата на высоту, в пиротехнике для проведения высоких салютов, разбрасывания листовок в воздухе и т.д. Снарядом при этом является любой предмет,подготовленный для метания. Известно устройство Аваланчер для искусственного сброса лавин, включающее ствол для размещения снаряда, клапан для моментальной и полной подачи давления сжатого азота в ствол,промежуточной емкости низкого давления с манометром, вентиля и баллона высокого давления с редуктором. Устройство работаем следующим образом - сначала, в ствол устанавливается пластиковый снаряд. Затем, из баллона высокого давления через редуктор и открытый вентиль,сжатый азот податся в мкость низкого давления. Вентиль закрывают при достижении заданного давления величин от 12 атм. до 50 атм. т этого значения зависит дальность стрельбы. Далее, в действие приводится клапан, который сразу вс давление азота из промежуточной мкости передат в ствол, снаряд под действием давления ускоряется в стволе и улетает на лавиноопасный склон. Высота стрельбы 600 м., дальность 1000 м. Сжатый азот податся из баллонов высокого давления (150 атм.).(Отуотер М., Охотники за лавинами. Москва. Издво Мир 1980 г. с. 199-203). Недостатком Авалачера для борьбы с лавинами является то, что его применение ограничивают тяжелые и громоздкие баллоны со сжатым азотом. Зимой в горах нет дорог, и возможности транспортировки существуют не везде. Недостатком также считается высокая стоимость устройства. Наиболее близким к заявленному устройству,является миномет. Он включает следующие необходимые части ствол для размещения снаряда(мина для миномта) и узел для размещения заряда(узел для размещения заряда с метательным порохом размещается между стабилизаторами хвостового оперения мины). Устройство работает следующим образом - вначале, в стволе устанавливается снаряд, затем, пороховой заряд воспламеняется, сгорает и пороховые газы высоким давлением (до 1000 атм.) ускоряют снаряд по стволу. (Новейшая энциклопедия вооружений,Минск, Изд-во Попурри, 2004 г. с. 286-288). Недостатком здесь является жесткий удар пороховых газов по снаряду и ослабевание давления далее, при движении снаряда по стволу. Поэтому снаряды (мины для минометов) делают из стали,чтобы они имели большую прочность и выдерживали высокую температуру от раскаленных пороховых газов. Стальные снаряды - сильное ограничение в применении минометов для борьбы с лавинами. Стальные осколки разлетаются до 600 м в диаметре. Они могут нанести ущерб охраняемым от лавин объектам, например канатным дорогам, а также ущерб экологии - повреждение деревьев и других растений, и еще гибель или ранение диких 2 животных. Пластиковыми снарядами стрелять из миномета нельзя. Они разрушатся в стволе и при этом могут взорваться. Задача изобретения - создать устройство безопасное для окружающей среды и в том числе для охраняемых от лавин объектов, за счт отсутствия металлических осколков, а также более лгкое и удобное для транспортировки в горах, за счт исключения баллонов высокого давления и с меньшей стоимостью, за счт отказа от дорогого клапана. Технический результат выражается в снижении начального жесткого удара газов по снаряду и более постоянном давлении на снаряд по всей длине ствола. По сравнению с прототипом,пиковое значение ускорения снаряда уменьшается,становится более плавным и равномерным. Это позволяет применять дли метания предметы имеющие меньшую прочность, чем стальные армейские снаряды и использовать пластиковые снаряды вместо стальных, а также отказаться от баллонов высокого давления и от дорогого клапана. Это достигается тем, что устройство для метания снаряда содержит ствол для размещения снаряда и узел для размещения заряда. Новым является то, что оно дополнительно снабжено мкостью для сглаживания перепадов давления, при этом мкость присоединена к стволу со стороны размещения снаряда, а в качестве узла для размещения заряда применяются мкость или ствол. Заявленное устройство иллюстрируется чертежами, где на фиг. 1 схематично изображено устройство, в котором узлом для размещения заряда является мкость, а на фиг. 2 - устройство в котором узлом для размещения заряда является ствол. Устройство содержит ствол 1 для размещения снаряда 2. мкость 3 для сглаживания перепадов давления, которая присоединена к стволу со стороны размещения снаряда 2. Заряд 4 расположен внутри в мкости (см. фиг. 1) или в стволе (см. фиг. 2). Заявленное устройство работает следующим образом. При сгорании горючего вещества заряда(здесь горючим веществом могут быть порох,горючая жидкость или горючий газ), давление, от образовавшихся газов, поступает в мкость и сглаживается. Далее, газо-воздушная смесь толкает снаряд по стволу и при этом за счет дополнительного объма мкости,давление уменьшается более плавно. Пример конкретного выполнения заявленного устройства для обработки лавиноопасных склонов пластиковыми снарядами от Авалачера. Ствол металлическая труба длинной 4 м, внутренний диаметр 82 мм толщина стенок 3 мм. мкость объмом 40 литров, выполнена из стали. Заряд охотничий порох марки Сокол. Преимущества заявленного устройства при его применении в целях обеспечения безопасности от лавин 1. безопасность для окружающей среды и в том числе охраняемых от лавин объектов, за счт отсутствия металлических осколков 24627 2. более легкое и удобное для транспортировки в горах, за счет исключения баллонов высокого давления. 3. меньшая стоимость, за счет отказа от дорогого клапана. Также это устройство применимо в тех случаях,когда надо стрелять предметами не такими прочными как стальные армейские снаряды. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для метания снаряда включающее,ствол для размещения снаряда и узел для размещения заряда, отличающееся тем, что оно дополнительно снабжено мкостью для сглаживания перепадов давления,при этом мкость присоединена к стволу со стороны размещения снаряда, а в качестве узла для размещения заряда применяются мкость или ствол.
