Устройство для метания мячей

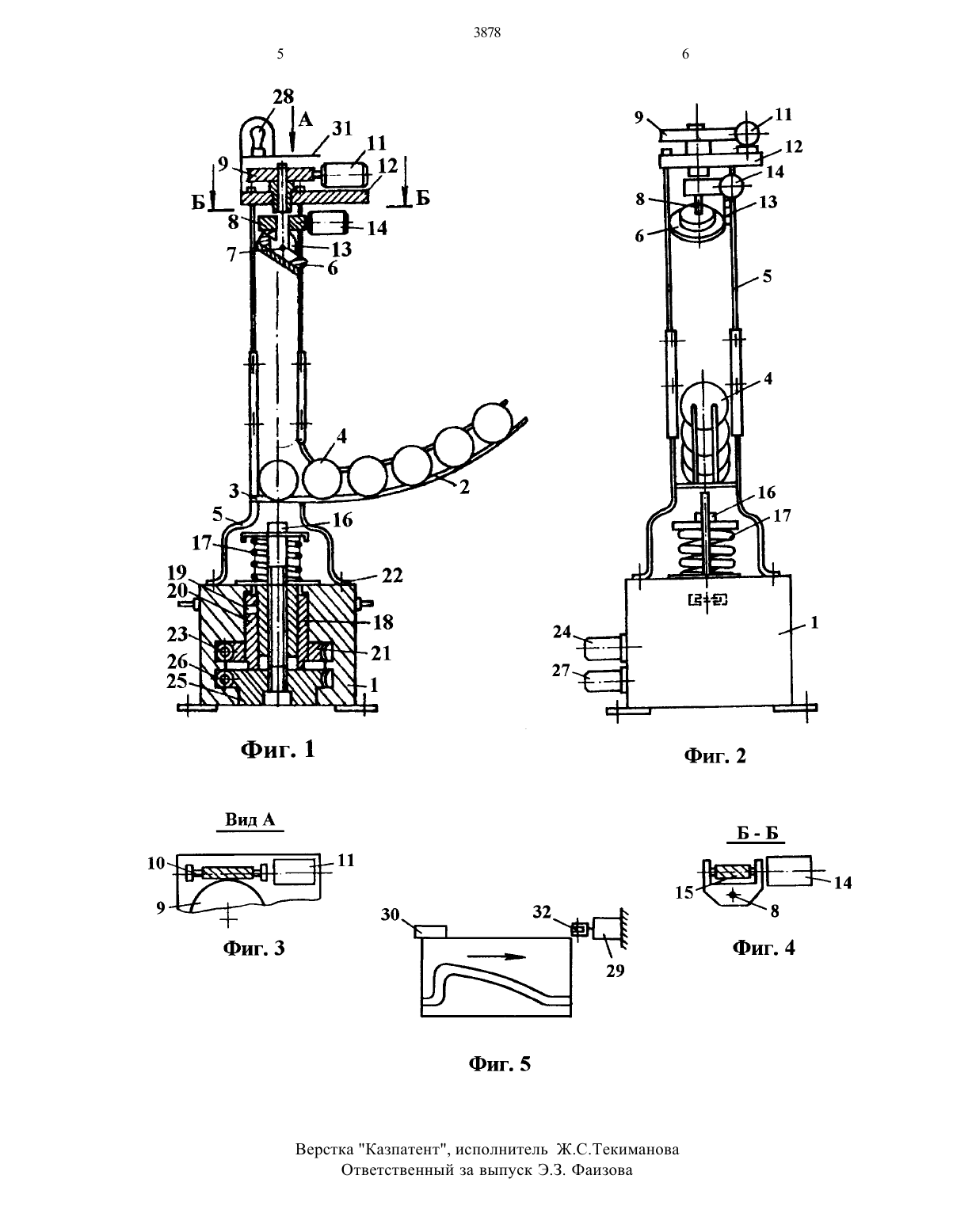

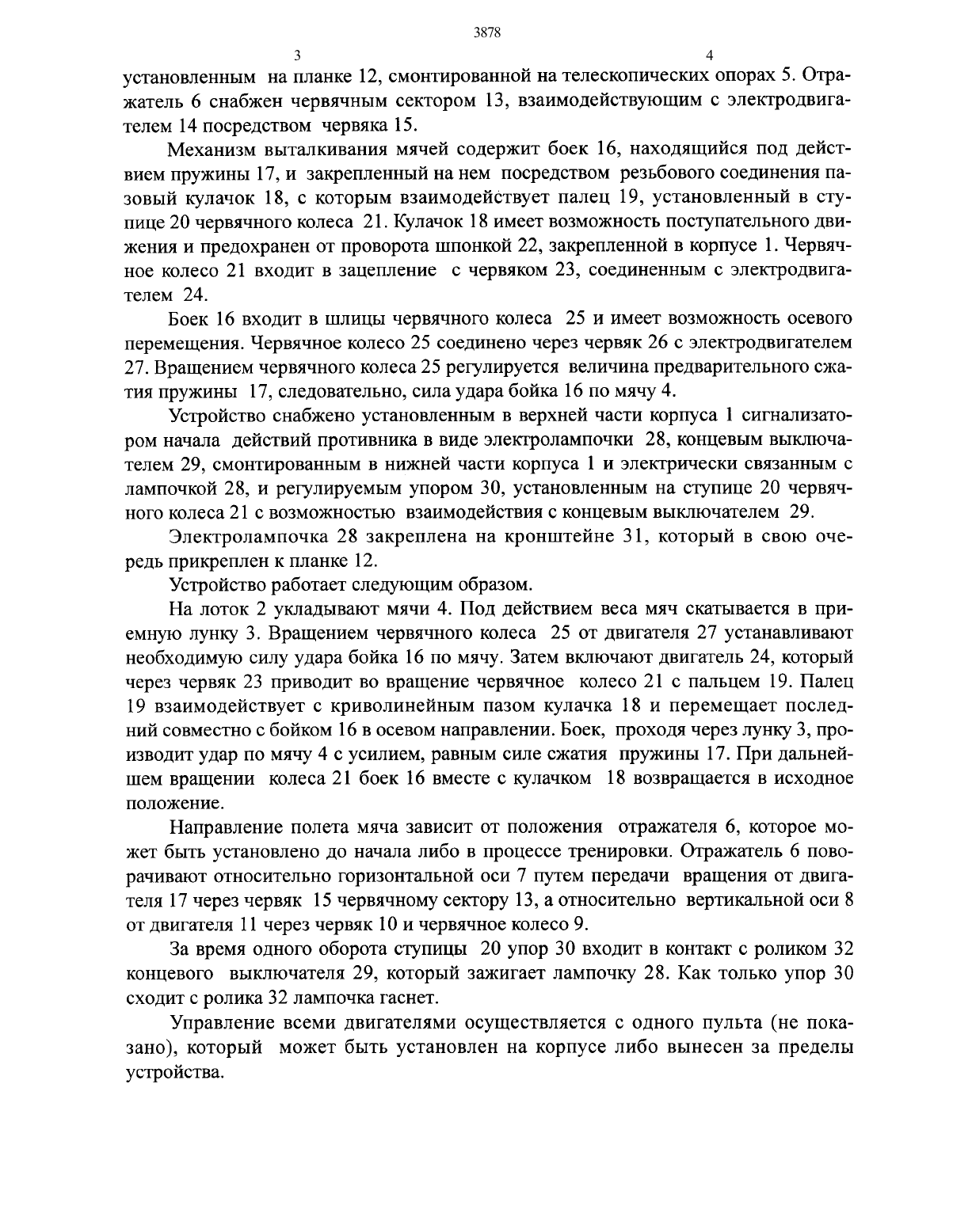

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(60)1 Г 91245328(П) повышения эффективности тренировки путем(72)В.К.Усольцев,М.Г.Байжиенов сигнализатором начала действий противника,(73) В.К.Усольцев концевым выключателем, смонтированным в нижней(56) Авторское свидетельство СССР М 361795,кл. А 63 В 69/40, 1971.сигнализатором, и регулируемым упором,установленным на ступице связанного с пазовым кулачком червячного колеса с возможностью взаимодействия с концевым выключателем.Изобретение относится к области спорта и может быть использовано для тренировки воллейболистов при обучении и совершенствовании приемов мяча защитного и нападающего характера.Цель изобретения - повышение эффективности тренировки путем приближения ее к реальным условиям.На фиг 1 изображено устройство в разрезе, вид сбоку на фиг 2 - то же, вид сзади на фиг. 3- вид А на фиг 1 на фиг 4 - сечение Б-Б на фиг 1 на фиг. 5 - развертка пазового кулачка и установка концевого выключателя.Устройство для метания мячей состоит из корпуса 1, в котором размещен механизм выталкивания мячей, лотка 2 с приемной лункой 3 для мячей 4, смонтированного на четырех телескопических опорах 5, закрепленных на корпусе, отражателя 6, горизонтальная ось 7 которого шарнирно соединена с вертикальной осью 8,связанной посредством червячного колеса 9 и червяка 10 с электродвигателем 11, завет) (о) 21 (61)3878 3 4 установленным на планке 12, смонтированной на телескопических опорах 5. Отра жатель 6 снабжен червячным сектором 13, взаимодействующим с электродвигателем 14 посредством червяка 15.Механизм выталкивания мячей содержит боек 16, находящийся под действием пружины 17, и закрепленный на нем посредством резьбового соединения пазовый кулачок 18, с которым взаимодействует палец 19, установленный в ступице 20 червячного колеса 21. Кулачок 18 имеет возможность поступательного движения и предохранен от проворота Шпонкой 22, закрепленной в корпусе 1. Червячное колесо 21 входит в зацепление с червяком 23, соединенным с электродвигателем 24.Боек 16 входит в шлицы червячного колеса 25 и имеет возможность осевого перемещения. Червячное колесо 25 соединено через червяк 26 с электродвигателем 27. Вращением червячного колеса 25 регулируется величина предварительного сжатия пружины 17, следовательно, сила удара бойка 16 по мячу 4.Устройство снабжено установленным в верхней части корпуса 1 сигнализатором начала действий противника в виде электролампочки 28, концевым выключателем 29, смонтированным в нижней части корпуса 1 и электрически связанным с лампочкой 28, и регулируемым упором 30, установленным на ступице 20 червячного колеса 21 с возможностью взаимодействия с концевым выключателем 29.Электролампочка 28 закреплена на кронштейне 31, который в свою очередь прикреплен к планке 12.Устройство работает следующим образом.На лоток 2 укладывают мячи 4. Под действием веса мяч скатывается в приемную лунку 3. Вращением червячного колеса 25 от двигателя 27 устанавливают необходимую силу удара бойка 16 по мячу. Затем включают двигатель 24, который через червяк 23 приводит во вращение червячное колесо 21 с пальцем 19. Палец 19 взаимодействует с криволинейным пазом кулачка 18 и перемещает последний совместно с бойком 16 в осевом направлении. Боек, проходя через лунку 3, производит удар по мячу 4 с усилием, равным силе сжатия пружины 17. При дальнейшем вращении колеса 21 боек 16 вместе с кулачком 18 возвращается в исходное положение.Направление полета мяча зависит от положения отражателя 6, которое может быть установлено до начала либо в процессе тренировки. Отражатель 6 поворачивают относительно горизонтальной оси 7 путем передачи вращения от двигателя 17 через червяк 15 червячному сектору 13, а относительно вертикальной оси 8 от двигателя 11 через червяк 10 и червячное колесо 9.За время одного оборота ступицы 20 упор 30 входит в контакт с роликом 32 концевого выключателя 29, который зажигает лампочку 28. Как только упор 30 сходит с ролика 32 лампочка гаснет.Управление всеми двигателями осуществляется с одного пульта (не показано), который может быть установлен на корпусе либо вынесен за пределы устройства.Верстка Казпатент, исполнитель Ж.С.ТекиМанова Ответственный за выпуск ЭЗ. Фаизова
