Приспособление к горелкам

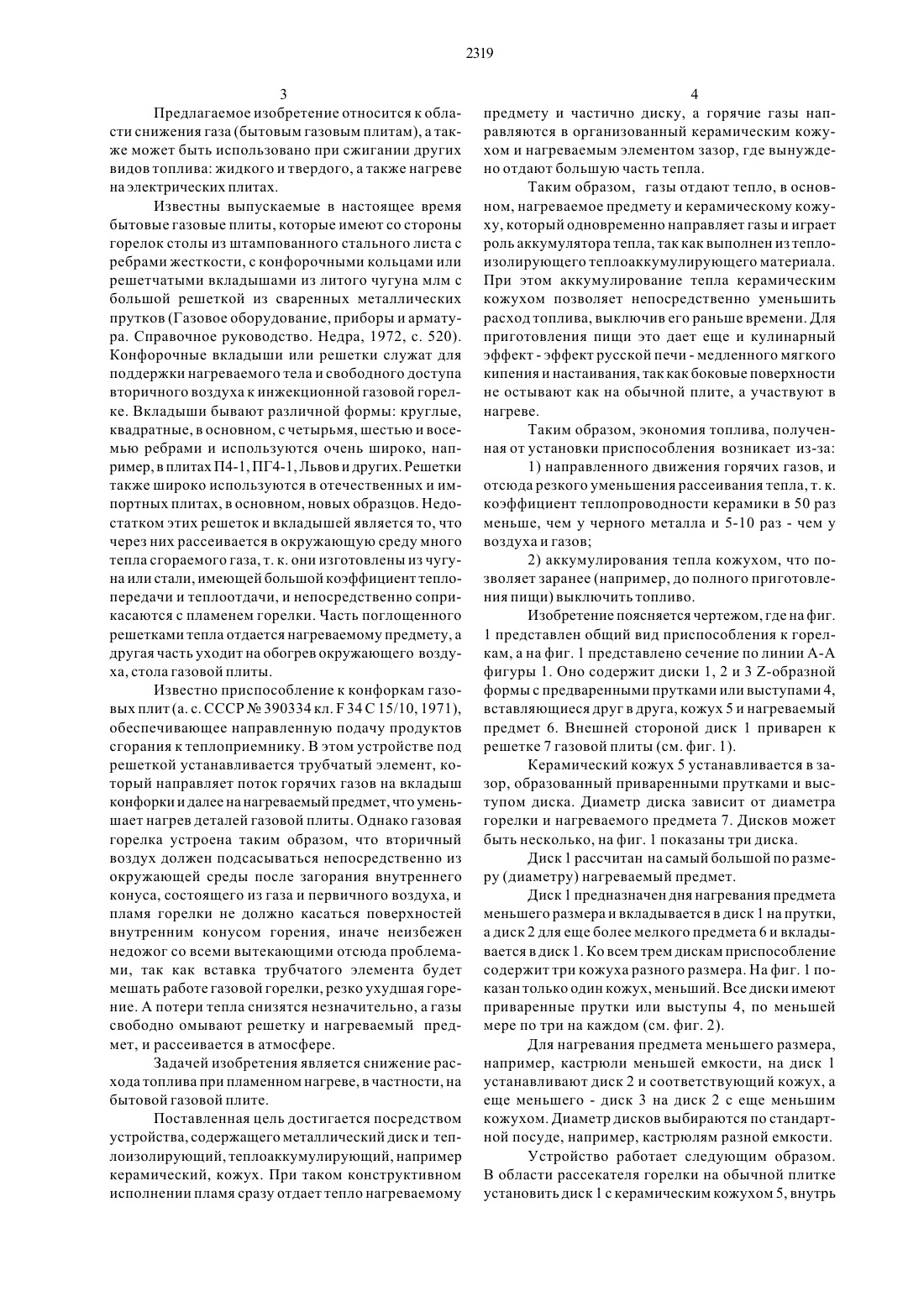

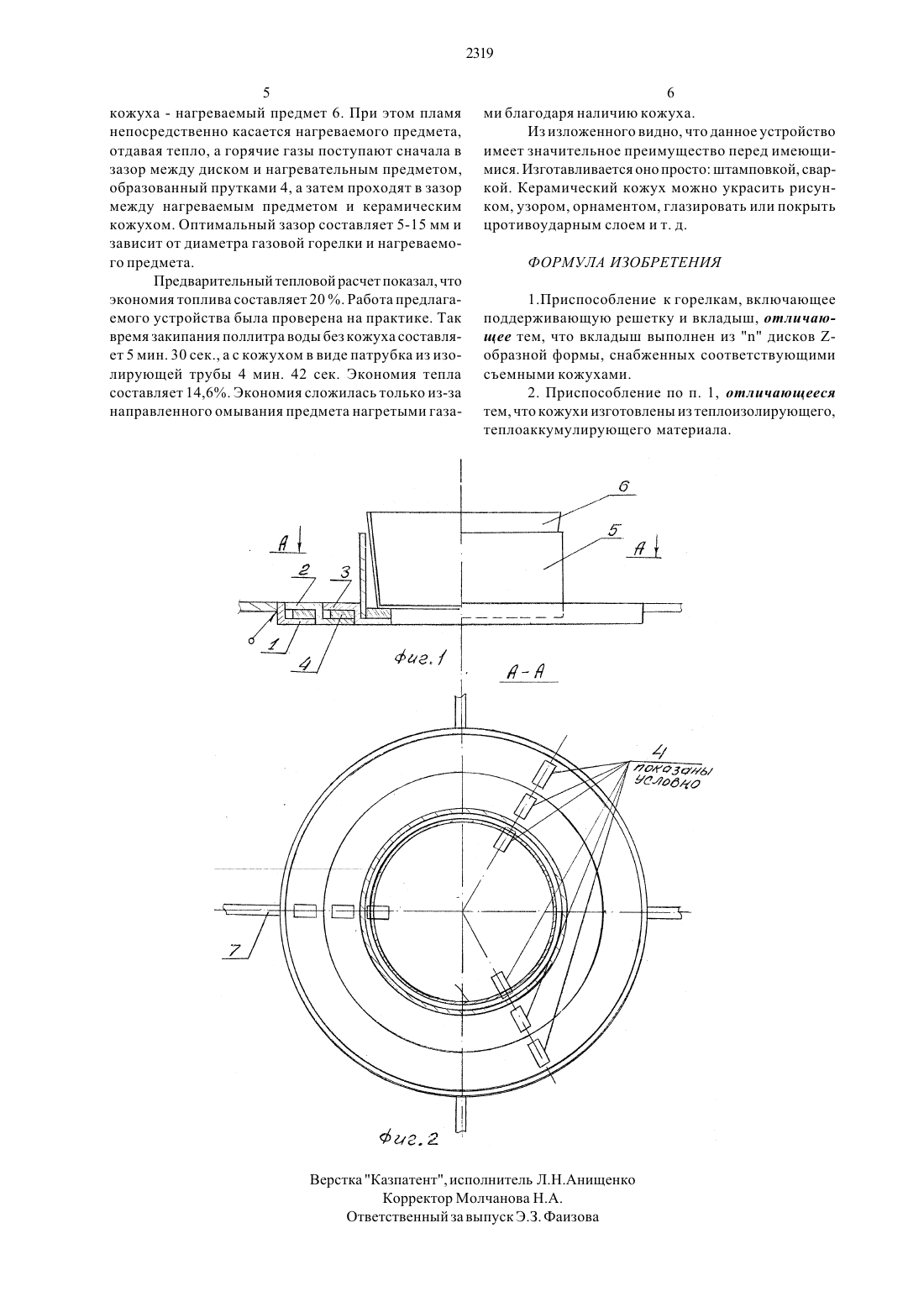

(57) Приспособление к горелкам относится к области сжигания газа плавленным способом, но может быть использовано и при сжигании твердого и жидкого топлива. Сущность изобретения в том, что нагреваемыйпредмет ставится не на решетку, как в обычных газовых плитах, а устанавливается на диск с пазом, куда также сверху устанавливается кожух, изготовленный из теплоизолирующего и теплоаккумулирующего материала. Таким образом горячие газы снизу омь 1 вают нагреваемый предмет непосредственно, а не Через решетку, а затем движутся в зазор, организованный кожухом и вынужденно отдают тепло нагреваемому предмету.Таким образом достигается экономия тепла до 20 . Диски могут быть разных размеров и вставляются один в другой в зависимости от величины нагреваемого предмета. Кожухи соответствуют дискам.Предлагаемое изобретение относится к области снижения газа (бытовым газовым плитам), а также может быть использовано при сжигании других видов топлива жидкого и твердого, а также нагреве на электрических плитах.Известны выпускаемые в настоящее время бытовые газовые плиты, которые имеют со стороны горелок столы из штампованного стального листа с ребрами жесткости, с конфорочнь 1 ми кольцами или решетчатыми вкладышами из литого чугуна млм с большой решеткой из сваренных металлических прутков (Газовое оборудование, приборы и арматура. Справочное руководство. Недра, 1972, с. 520). Конфорочные вкладыши или решетки служат для поддержки нагреваемого тела И свободного доступа вторичного воздуха к инжекционной газовой горелке. Вкладыши бывают различной формы круглые,квадратные, в основном, с четырьмя, шестью и восемью ребрами и используются очень широко, например, в плитах П 4- 1 , ПГ 4- 1 , Львов и других. Решетки также широко используются в отечественных и импортных плитах, в основном, новых образцов. Недостатком этих решеток и вкладышей является то, что через них рассеивается в окружающую среду много тепла сгораемого газа, т. к. они изготовлены из чугуна или стали, имеющей большой коэффициент теплопередачи и теплоотдачи, и непосредственно соприкасаются с пламенем горелки. Часть поглощенного решетками тепла отдается нагреваемому предмету, а другая часть уходит на обогрев окружающего воздуха, стола газовой плиты.Известно приспособление к конфоркам газовых плит (а. с. СССР Не 390334 кл. Р 34 С 15/10,1971),обеспечивающее направленную подачу продуктов сгорания к теплоприемнику. В этом устройстве под решеткой устанавливается трубчатый элемент, который направляет поток горячих газов на вкладыш конфорки и далее на нагреваемый предмет, что уменьшает нагрев деталей газовой плиты. Однако газовая горелка устроена таким образом, что вторичный воздух должен подсасываться непосредственно из окружающей среды после загорания внутреннего конуса, состоящего из газа и первичного воздуха, и пламя горелки не должно касаться поверхностей внутренним конусом горения, иначе неизбежен недожог со всеми вытекающими отсюда проблемами, так как вставка трубчатого элемента будет мешать работе газовой горелки, резко ухудшая горение. А потери тепла снизятся незначительно, а газы свободно омывают решетку и нагреваемый предмет, и рассеивается в атмосфере.Задачей изобретения является снижение расхода топлива при пламенном нагреве, в частности, на бытовой газовой плите.Поставленная цель достигается посредством устройства, содержащего металлический диск и теплоизолирующий, теплоаккумулирующий, например керамический, кожух. При таком конструктивном исполнении пламя сразу отдает тепло нагреваемомупредмету и частично диску, а горячие газы направляются в организованный керамическим кожухом и нагреваемым элементом зазор, где вь 1 нуждено отдают большую часть тепла.Таким образом, газы отдают тепло, в основном, нагреваемое предмету и керамическому кожуху, который одновременно направляет газы и играет роль аккумулятора тепла, так как выполнен из теплоизолирующего теплоаккумулирующего материала. При этом аккумулирование тепла керамическим кожухом позволяет непосредственно уменьшить расход топлива, выключив его раньше времени. Для приготовления пищи это дает еще и кулинарный эффект - эффект русской печи - медленного мягкого кипения и настаивания, так как боковые поверхности не остывают как на обычной плите, а участвуют в нагреве.Таким образом, экономия топлива, полученная от установки приспособления возникает из-за1) направленного движения горячих газов, и отсюда резкого уменьшения рассеивания тепла, т. к. коэффициент теплопроводности керамики в 50 раз меньше, чем у черного металла и 5-10 раз - чем у воздуха и газов2) аккумулирования тепла кожухом, что позволяет заранее (например, до полного приготовления пищи) выключить топливо.Изобретение поясняется чертежом, где на фиг. 1 представлен общий вид приспособления к горелкам, а на фиг. 1 представлено сечение по линии А-А фигуры 1. Оно содержит диски 1, 2 и 3 2-образной формы с предваренными прутками или выступами 4,вставляющиеся друг в друга, кожух 5 и нагреваемый предмет 6. Внешней стороной диск 1 приварен к решетке 7 газовой плиты (см. фиг. 1).Керамический кожух 5 устанавливается в зазор, образованный приваренными прутками и вь 1 ступом диска. Диаметр диска зависит от диаметра горелки и нагреваемого предмета 7. Дисков может быть несколько, на фиг. 1 показаны три диска.Диск 1 рассчитан на самый большой по размеру (диаметру) нагреваемый предмет.Диск 1 предназначен дня нагревания предмета меньшего размера и вкладывается в диск 1 на прутки,а диск 2 для еще более мелкого предмета 6 и вкладь 1 вается в диск 1. Ко всем трем дискам приспособление содержит три кожуха разного размера. На фиг. 1 показан только один кожух, меньший. Все диски имеют приваренные прутки или выступы 4, по меньшей мере по три на каждом (см. фиг. 2).Для нагревания предмета меньшего размера,например, кастрюли меньшей емкости, на диск 1 устанавливают диск 2 и соответствующий кожух, а еще меньшего - диск 3 на диск 2 с еще меньшим кожухом. Диаметр дисков выбираются по стандартной посуде, например, кастрюлям разной емкости.Устройство работает следующим образом. В области рассекателя горелки на обычной плитке установить диск 1 с керамическим кожухом 5, внутрькожуха - нагреваемый предмет 6. При этом пламя Непосредственно касается нагреваемого предмета,отдавая тепло, а горячие газы поступают сначала в зазор между диском И нагревательным предметом,образованный прутками 4, а затем проходят в зазор между нагреваемым предметом И керамическим кожухом. Оптимальный зазор составляет 5-15 мм и зависит от диаметра газовой горелки и нагреваемого предмета.Предварительный тепловой расчет показал, что экономия топлива составляет 20 . Работа предлагаемого устройства была проверена на практике. Так время закипания поллитра воды без кожуха составляет 5 мин. 30 сек., а с кожухом в виде патрубка из изолирующей трубы 4 мин. 42 сек. Экономия тепла составляет 14,6. Экономия сложилась только из-за направленного омывания предмета нагретыми газами благодаря наличию кожуха.Из изложенного видно, что данное устройство имеет значительное преимущество перед имеющимися. Изготавливается оно просто штамповкой, сваркой. Керамический кожух можно украсить рисунком, узором, орнаментом, глазировать или покрыть противоударным слоем и т. д.1.Приспособление к горелкам, включающее поддерживающую решетку и вкладыш, отличающее тем, что вкладыш выполнен из п дисков 2 образной формы, снабженных соответствующими съемными кожухами.2. Приспособление по п. 1, отличающееся тем, что кожухи изготовлены из теплоизолирующего,теплоаккумулируюЩего материала.Верстка Казпатент, исполнитель Л.Н.АниЩенко Корректор Молчанова Н.А. Ответственный за выпуск ЭЗ. Фаизова
