Горелочный торец методической печи

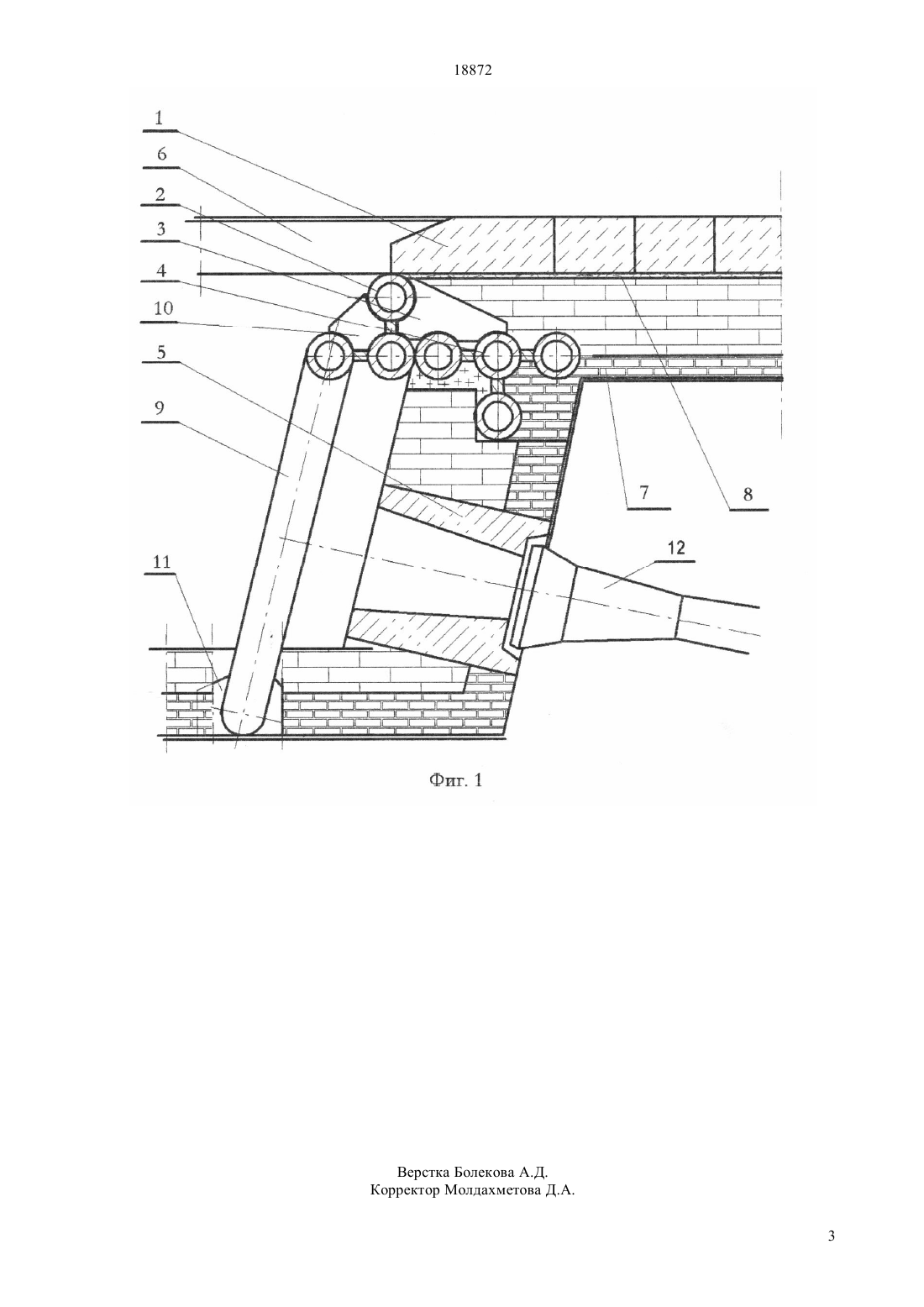

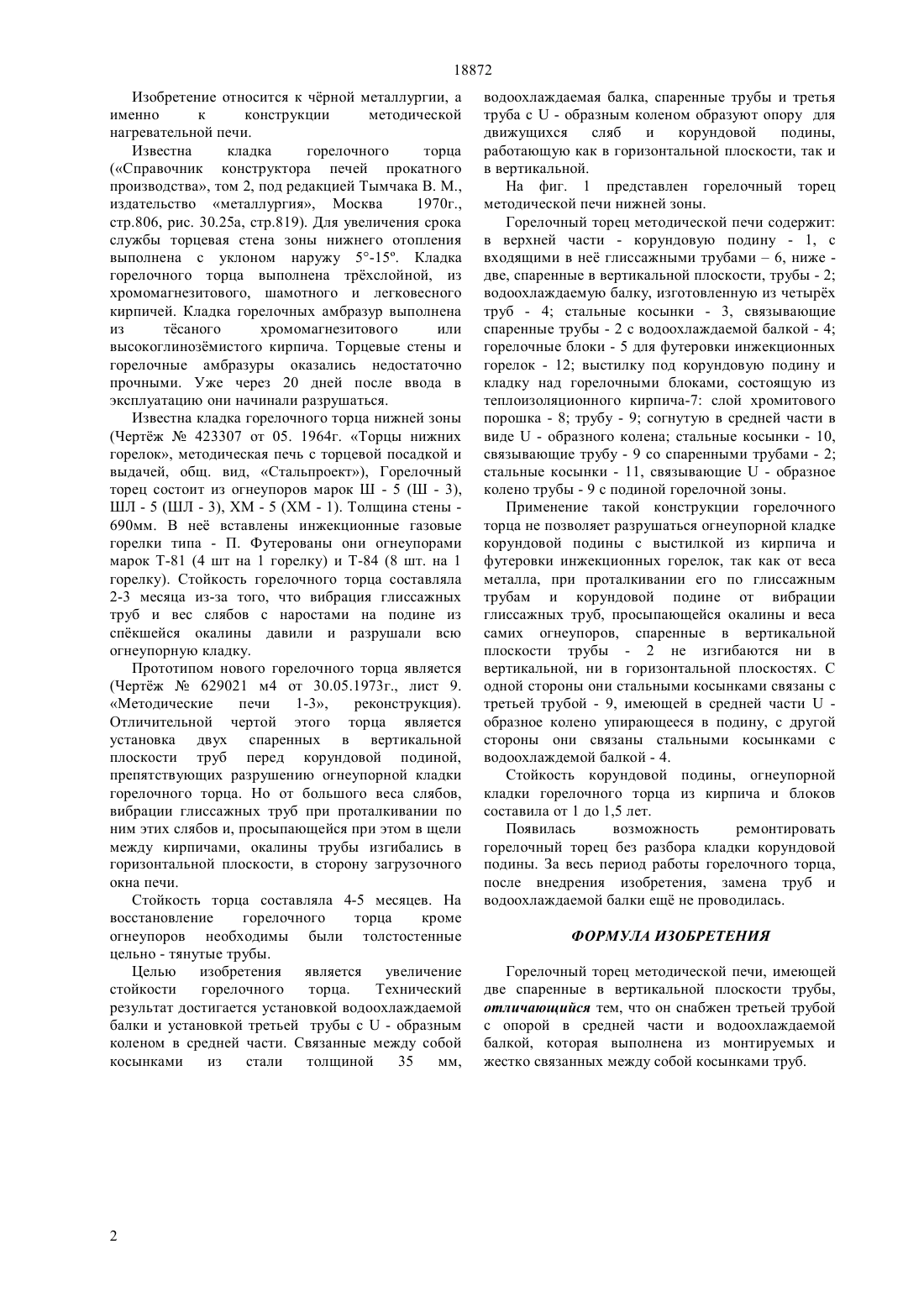

(51) 27 1/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технический результат достигается следующим образом. К двум, спаренным в вертикальной плоскости,трубам горелочного торца с помощью стальных пластин, с одной стороны - жестко крепится третья труба, имеющая в средней части -образное колено упирающееся в подину горелочной зоны, с другой стороны - крепится водоохлаждаемая балка,изготовленная из четырех труб. Установленная металлоконструкция образует новый горелочный торец печи, зафиксированный каркасом печи в его боковых частях и имеющий опору в средней части. Предлагаемая конструкция горелочного торца методической печи позволяет увеличить стойкость корундовой подины, огнеупорной кладки выстилки подины, кладки горелочного торца и горелочных блоков от 1 до 1,5 лет. Установленная металлоконструкция нового горелочного торца, за весь период эксплуатации печи, ещ не ремонтировалась.(72) Хорев Владимир Алексеевич Левченко Птр Константинович Ахметгалин Сергей Сергеевич(73) Акционерное общество АрселорМиттал Темиртау(54) ГОРЕЛОЧНЫЙ ТОРЕЦ МЕТОДИЧЕСКОЙ ПЕЧИ(57) Изобретение относится к чрной металлургии,а именно к конструкции горелочного торца методической нагревательной печи. Сущность изобретения заключается в повышении стойкости кладки горелочного торца,увеличении межремонтного периода работы печи. 18872 Изобретение относится к чрной металлургии, а именно к конструкции методической нагревательной печи. Известна кладка горелочного торца(Справочник конструктора печей прокатного производства, том 2, под редакцией Тымчака В. М.,издательство металлургия, Москва 1970 г.,стр.806, рис. 30.25 а, стр.819). Для увеличения срока службы торцевая стена зоны нижнего отопления выполнена с уклоном наружу 5-15. Кладка горелочного торца выполнена трхслойной, из хромомагнезитового, шамотного и легковесного кирпичей. Кладка горелочных амбразур выполнена из тсаного хромомагнезитового или высокоглинозмистого кирпича. Торцевые стены и горелочные амбразуры оказались недостаточно прочными. Уже через 20 дней после ввода в эксплуатацию они начинали разрушаться. Известна кладка горелочного торца нижней зоны(Чертж 423307 от 05. 1964 г. Торцы нижних горелок, методическая печь с торцевой посадкой и выдачей, общ. вид, Стальпроект), Горелочный торец состоит из огнеупоров марок Ш - 5 (Ш - 3),ШЛ - 5 (ШЛ - 3), ХМ - 5 (ХМ - 1). Толщина стены 690 мм. В не вставлены инжекционные газовые горелки типа - П. Футерованы они огнеупорами марок Т-81 (4 шт на 1 горелку) и Т-84 (8 шт. на 1 горелку). Стойкость горелочного торца составляла 2-3 месяца из-за того, что вибрация глиссажных труб и вес слябов с наростами на подине из спкшейся окалины давили и разрушали всю огнеупорную кладку. Прототипом нового горелочного торца является(Чертж 629021 м 4 от 30.05.1973 г., лист 9. Методические печи 1-3,реконструкция). Отличительной чертой этого торца является установка двух спаренных в вертикальной плоскости труб перед корундовой подиной,препятствующих разрушению огнеупорной кладки горелочного торца. Но от большого веса слябов,вибрации глиссажных труб при проталкивании по ним этих слябов и, просыпающейся при этом в щели между кирпичами, окалины трубы изгибались в горизонтальной плоскости, в сторону загрузочного окна печи. Стойкость торца составляла 4-5 месяцев. На восстановление горелочного торца кроме огнеупоров необходимы были толстостенные цельно - тянутые трубы. Целью изобретения является увеличение стойкости горелочного торца. Технический результат достигается установкой водоохлаждаемой балки и установкой третьей трубы с- образным коленом в средней части. Связанные между собой косынками из стали толщиной 35 мм, 2 водоохлаждаемая балка, спаренные трубы и третья труба с- образным коленом образуют опору для движущихся сляб и корундовой подины,работающую как в горизонтальной плоскости, так и в вертикальной. На фиг. 1 представлен горелочный торец методической печи нижней зоны. Горелочный торец методической печи содержит в верхней части - корундовую подину - 1, с входящими в не глиссажными трубами 6, ниже две, спаренные в вертикальной плоскости, трубы - 2 водоохлаждаемую балку, изготовленную из четырх труб - 4 стальные косынки - 3, связывающие спаренные трубы - 2 с водоохлаждаемой балкой - 4 горелочные блоки - 5 для футеровки инжекционных горелок - 12 выстилку под корундовую подину и кладку над горелочными блоками, состоящую из теплоизоляционного кирпича-7 слой хромитового порошка - 8 трубу - 9 согнутую в средней части в виде- образного колена стальные косынки - 10,связывающие трубу - 9 со спаренными трубами - 2 стальные косынки - 11, связывающие- образное колено трубы - 9 с подиной горелочной зоны. Применение такой конструкции горелочного торца не позволяет разрушаться огнеупорной кладке корундовой подины с выстилкой из кирпича и футеровки инжекционных горелок, так как от веса металла, при проталкивании его по глиссажным трубам и корундовой подине от вибрации глиссажных труб, просыпающейся окалины и веса самих огнеупоров, спаренные в вертикальной плоскости трубы - 2 не изгибаются ни в вертикальной, ни в горизонтальной плоскостях. С одной стороны они стальными косынками связаны с третьей трубой - 9, имеющей в средней частиобразное колено упирающееся в подину, с другой стороны они связаны стальными косынками с водоохлаждемой балкой - 4. Стойкость корундовой подины, огнеупорной кладки горелочного торца из кирпича и блоков составила от 1 до 1,5 лет. Появилась возможность ремонтировать горелочный торец без разбора кладки корундовой подины. За весь период работы горелочного торца,после внедрения изобретения, замена труб и водоохлаждаемой балки ещ не проводилась. ФОРМУЛА ИЗОБРЕТЕНИЯ Горелочный торец методической печи, имеющей две спаренные в вертикальной плоскости трубы,отличающийся тем, что он снабжен третьей трубой с опорой в средней части и водоохлаждаемой балкой, которая выполнена из монтируемых и жестко связанных между собой косынками труб.
