Горелочный блок мазутной форсунки

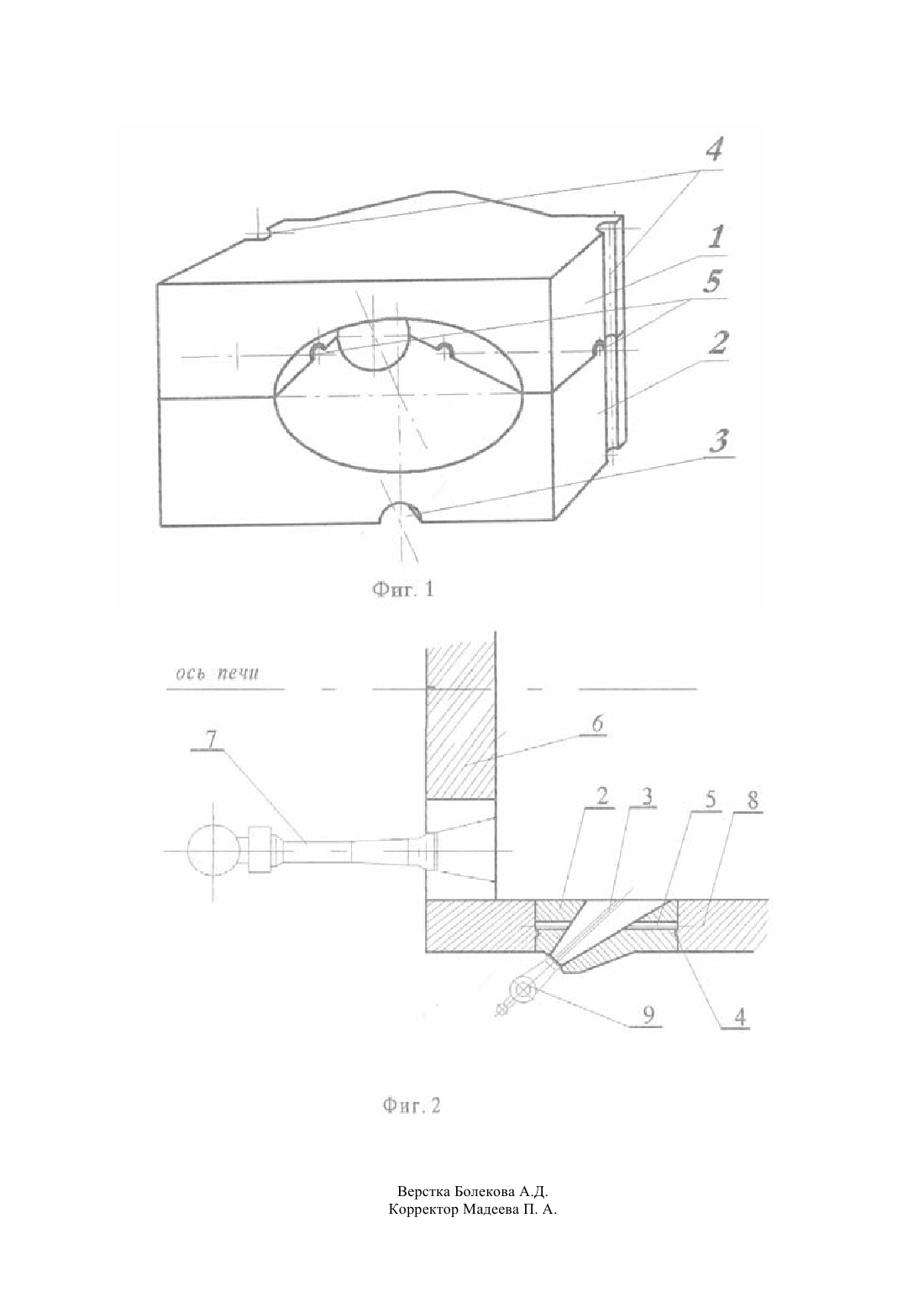

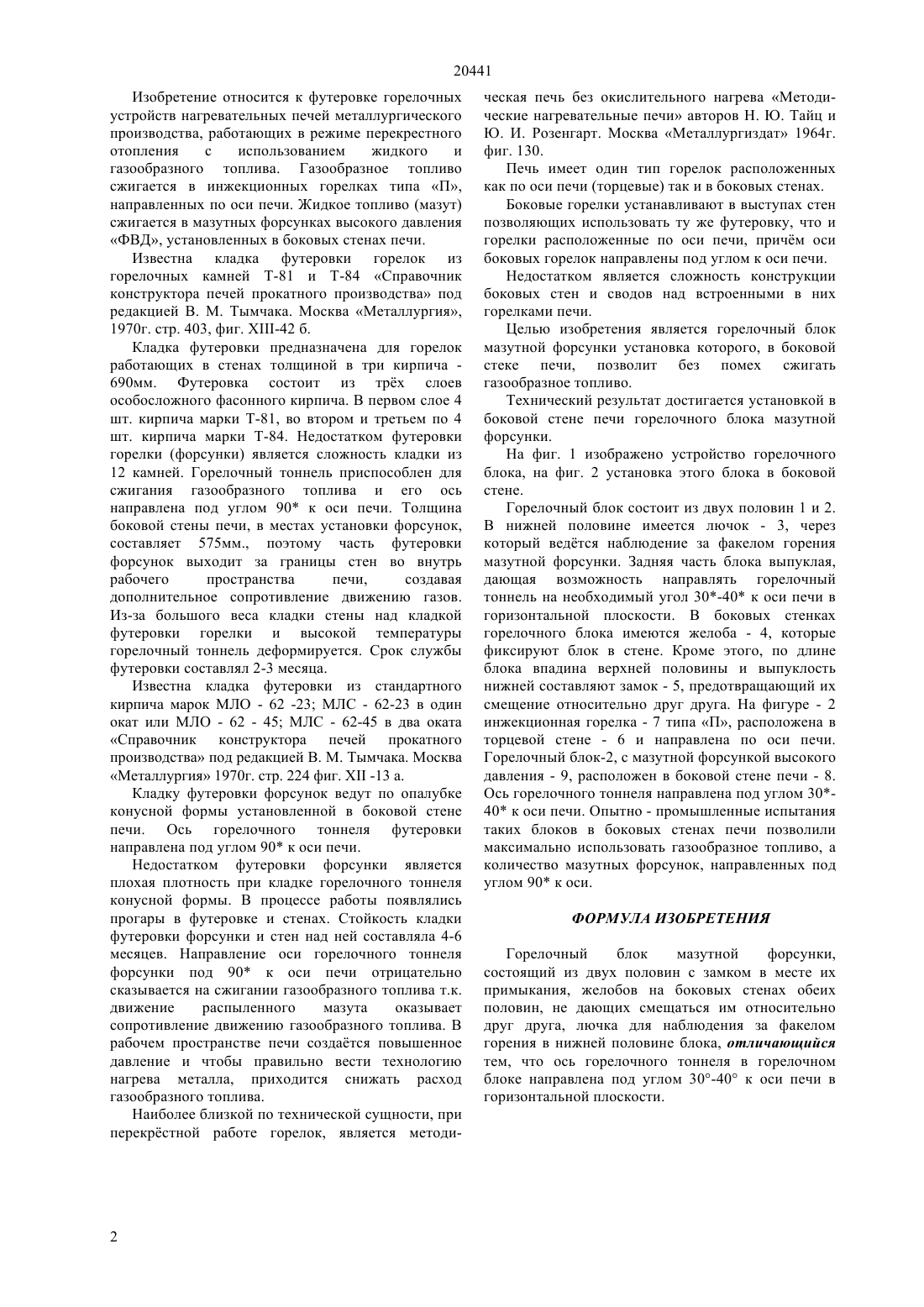

(51) 27 1/00 (2009.01) 23 14/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ максимального использования газового отопления при работе мазутных форсунок в боковых стенах печи. Технический результат достигается тем, что ось горелочного тоннеля футеровки (блока) мазутной форсунки направлена под углом 30-40 к оси печи в горизонтальной плоскости. Горелочный блок мазутной форсунки состоит из двух половин, отлитых из огнеупорного бетона с замком в средней части, желобов на боковых стенках, не дающих смещаться половинкам относительно друг друга, а в нижней части, нижней половинки блока,расположен лючок для наблюдения за горением факела мазутной форсунки. Использование горелочных блоков в боковых стенах методической нагревательной печи позволило количество форсунок, направленных под углом 90 к оси печи, снизить с 10 шт. до 6 шт. направленных под углом 30-40 к оси печи. Межремонтный период боковых стен с футеровкой форсунок составил 10-12 месяцев вместо 6.(72) Хорев Владимир Алексеевич Левченко Птр Константинович Ахметгалин Сергей Сергеевич(73) Акционерное общество АрселорМиттал Темиртау(54) ГОРЕЛОЧНЫЙ БЛОК МАЗУТНОЙ ФОРСУНКИ(57) Изобретение относится к футеровке горелочных устройств нагревательных печей металлургического производства, работающих в режиме перекрстного отопления с использованием жидкого и газообразного топлива. Цель изобретения заключается в повышении эксплуатационных характеристик печи путм 20441 Изобретение относится к футеровке горелочных устройств нагревательных печей металлургического производства, работающих в режиме перекрестного отопления с использованием жидкого и газообразного топлива. Газообразное топливо сжигается в инжекционных горелках типа П,направленных по оси печи. Жидкое топливо (мазут) сжигается в мазутных форсунках высокого давления ФВД, установленных в боковых стенах печи. Известна кладка футеровки горелок из горелочных камней Т-81 и Т-84 Справочник конструктора печей прокатного производства под редакцией В. М. Тымчака. Москва Металлургия,1970 г. стр. 403, фиг. Х-42 б. Кладка футеровки предназначена для горелок работающих в стенах толщиной в три кирпича 690 мм. Футеровка состоит из трх слоев особосложного фасонного кирпича. В первом слое 4 шт. кирпича марки Т-81, во втором и третьем по 4 шт. кирпича марки Т-84. Недостатком футеровки горелки (форсунки) является сложность кладки из 12 камней. Горелочный тоннель приспособлен для сжигания газообразного топлива и его ось направлена под углом 90 к оси печи. Толщина боковой стены печи, в местах установки форсунок,составляет 575 мм., поэтому часть футеровки форсунок выходит за границы стен во внутрь рабочего пространства печи,создавая дополнительное сопротивление движению газов. Из-за большого веса кладки стены над кладкой футеровки горелки и высокой температуры горелочный тоннель деформируется. Срок службы футеровки составлял 2-3 месяца. Известна кладка футеровки из стандартного кирпича марок МЛО - 62 -23 МЛС - 62-23 в один окат или МЛО - 62 - 45 МЛС - 62-45 в два оката Справочник конструктора печей прокатного производства под редакцией В. М. Тымчака. Москва Металлургия 1970 г. стр. 224 фиг.-13 а. Кладку футеровки форсунок ведут по опалубке конусной формы установленной в боковой стене печи. Ось горелочного тоннеля футеровки направлена под углом 90 к оси печи. Недостатком футеровки форсунки является плохая плотность при кладке горелочного тоннеля конусной формы. В процессе работы появлялись прогары в футеровке и стенах. Стойкость кладки футеровки форсунки и стен над ней составляла 4-6 месяцев. Направление оси горелочного тоннеля форсунки под 90 к оси печи отрицательно сказывается на сжигании газообразного топлива т.к. движение распыленного мазута оказывает сопротивление движению газообразного топлива. В рабочем пространстве печи создатся повышенное давление и чтобы правильно вести технологию нагрева металла, приходится снижать расход газообразного топлива. Наиболее близкой по технической сущности, при перекрстной работе горелок, является методи 2 ческая печь без окислительного нагрева Методические нагревательные печи авторов Н. Ю. Тайц и Ю. И. Розенгарт. Москва Металлургиздат 1964 г. фиг. 130. Печь имеет один тип горелок расположенных как по оси печи (торцевые) так и в боковых стенах. Боковые горелки устанавливают в выступах стен позволяющих использовать ту же футеровку, что и горелки расположенные по оси печи, причм оси боковых горелок направлены под углом к оси печи. Недостатком является сложность конструкции боковых стен и сводов над встроенными в них горелками печи. Целью изобретения является горелочный блок мазутной форсунки установка которого, в боковой стеке печи, позволит без помех сжигать газообразное топливо. Технический результат достигается установкой в боковой стене печи горелочного блока мазутной форсунки. На фиг. 1 изображено устройство горелочного блока, на фиг. 2 установка этого блока в боковой стене. Горелочный блок состоит из двух половин 1 и 2. В нижней половине имеется лючок - 3, через который ведтся наблюдение за факелом горения мазутной форсунки. Задняя часть блока выпуклая,дающая возможность направлять горелочный тоннель на необходимый угол 30-40 к оси печи в горизонтальной плоскости. В боковых стенках горелочного блока имеются желоба - 4, которые фиксируют блок в стене. Кроме этого, по длине блока впадина верхней половины и выпуклость нижней составляют замок - 5, предотвращающий их смещение относительно друг друга. На фигуре - 2 инжекционная горелка - 7 типа П, расположена в торцевой стене - 6 и направлена по оси печи. Горелочный блок-2, с мазутной форсункой высокого давления - 9, расположен в боковой стене печи - 8. Ось горелочного тоннеля направлена под углом 3040 к оси печи. Опытно - промышленные испытания таких блоков в боковых стенах печи позволили максимально использовать газообразное топливо, а количество мазутных форсунок, направленных под углом 90 к оси. ФОРМУЛА ИЗОБРЕТЕНИЯ Горелочный блок мазутной форсунки,состоящий из двух половин с замком в месте их примыкания, желобов на боковых стенах обеих половин, не дающих смещаться им относительно друг друга, лючка для наблюдения за факелом горения в нижней половине блока, отличающийся тем, что ось горелочного тоннеля в горелочном блоке направлена под углом 30-40 к оси печи в горизонтальной плоскости.
