Торец загрузочной части вращающейся печи

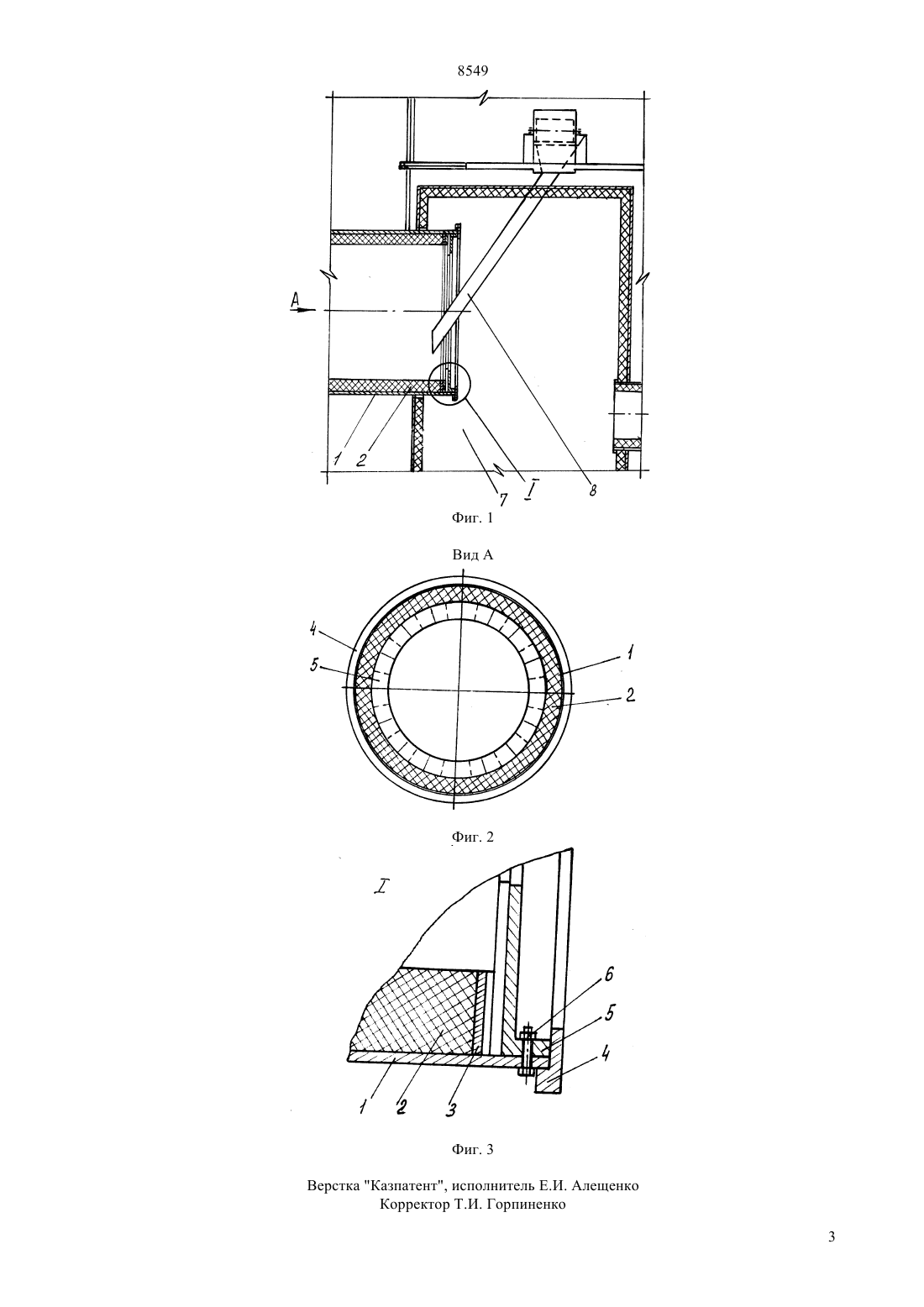

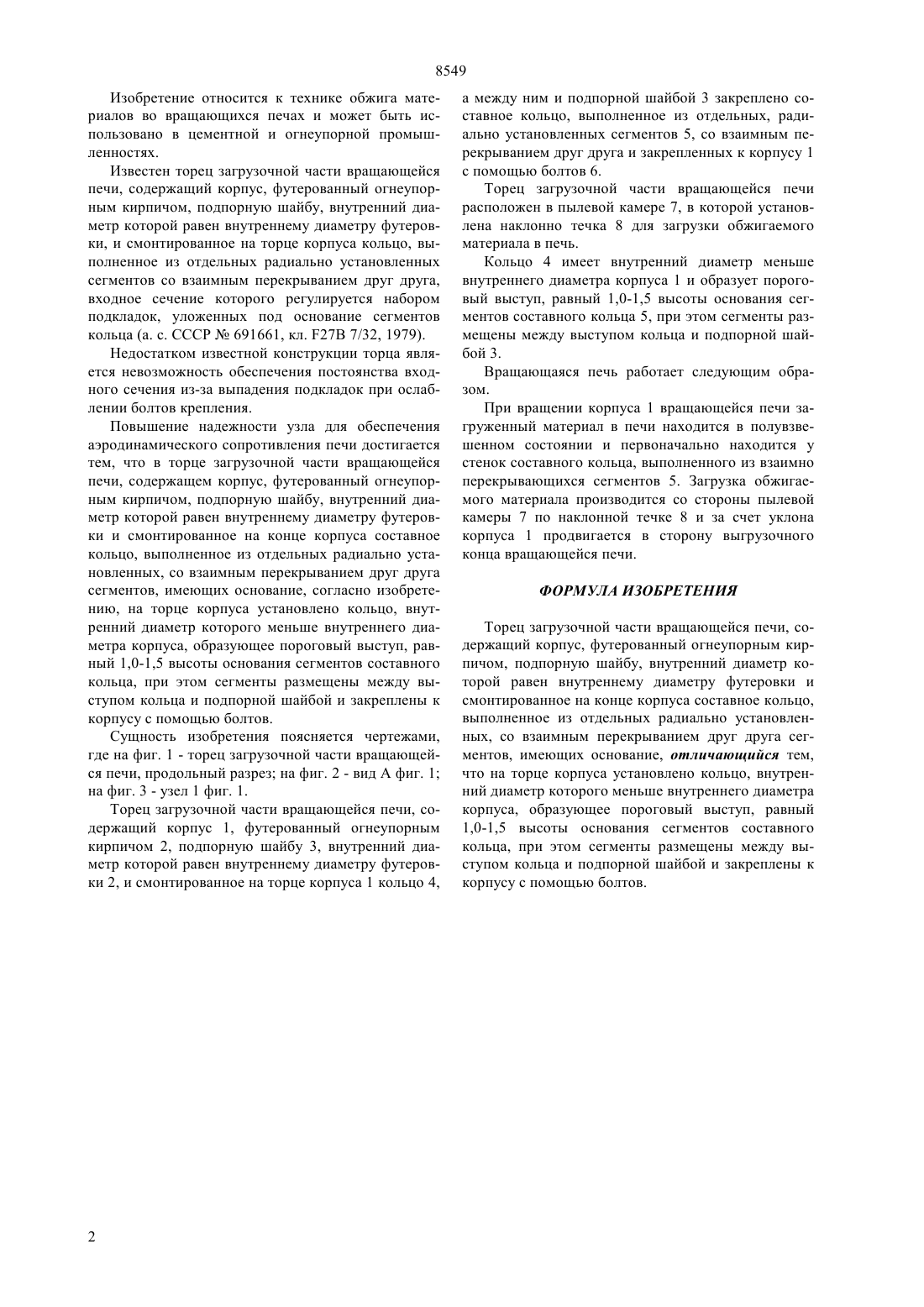

(51)7 27 7/32 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) ТОРЕЦ ЗАГРУЗОЧНОЙ ЧАСТИ ВРАЩАЮЩЕЙСЯ ПЕЧИ(57) Изобретение относится к технике обжига кусковых материалов во вращающихся печах и может быть использовано в цементном производстве и в других производствах при обжиге материалов в условиях высокой температуры. Увеличение надежности узла для обеспечения аэродинамического сопротивления печи достигается тем, что в торце загрузочной части вращающейся печи, содержащем корпус, футерованный огнеупорным кирпичом, подпорную шайбу, внутренний диаметр которой равен внутреннему диаметру футеровки и смонтированное на конце корпуса составное кольцо, выполненное из отдельных радиально установленных, со взаимным перекрыванием друг друга сегментов, имеющих основание, согласно изобретению, на торце корпуса установлено кольцо, внутренний диаметр которого меньше внутреннего диаметра корпуса, образующее пороговый выступ, равный 1,0-1,5 высоты основания сегментов составного кольца, при этом сегменты размещены между выступом кольца и подпорной шайбой и закреплены к корпусу с помощью болтов. 8549 Изобретение относится к технике обжига материалов во вращающихся печах и может быть использовано в цементной и огнеупорной промышленностях. Известен торец загрузочной части вращающейся печи, содержащий корпус, футерованный огнеупорным кирпичом, подпорную шайбу, внутренний диаметр которой равен внутреннему диаметру футеровки, и смонтированное на торце корпуса кольцо, выполненное из отдельных радиально установленных сегментов со взаимным перекрыванием друг друга,входное сечение которого регулируется набором подкладок, уложенных под основание сегментов кольца (а. с. СССР 691661, кл. 27 7/32, 1979). Недостатком известной конструкции торца является невозможность обеспечения постоянства входного сечения из-за выпадения подкладок при ослаблении болтов крепления. Повышение надежности узла для обеспечения аэродинамического сопротивления печи достигается тем, что в торце загрузочной части вращающейся печи, содержащем корпус, футерованный огнеупорным кирпичом, подпорную шайбу, внутренний диаметр которой равен внутреннему диаметру футеровки и смонтированное на конце корпуса составное кольцо, выполненное из отдельных радиально установленных, со взаимным перекрыванием друг друга сегментов, имеющих основание, согласно изобретению, на торце корпуса установлено кольцо, внутренний диаметр которого меньше внутреннего диаметра корпуса, образующее пороговый выступ, равный 1,0-1,5 высоты основания сегментов составного кольца, при этом сегменты размещены между выступом кольца и подпорной шайбой и закреплены к корпусу с помощью болтов. Сущность изобретения поясняется чертежами,где на фиг. 1 - торец загрузочной части вращающейся печи, продольный разрез на фиг. 2 - вид А фиг. 1 на фиг. 3 - узел 1 фиг. 1. Торец загрузочной части вращающейся печи, содержащий корпус 1, футерованный огнеупорным кирпичом 2, подпорную шайбу 3, внутренний диаметр которой равен внутреннему диаметру футеровки 2, и смонтированное на торце корпуса 1 кольцо 4, 2 а между ним и подпорной шайбой 3 закреплено составное кольцо, выполненное из отдельных, радиально установленных сегментов 5, со взаимным перекрыванием друг друга и закрепленных к корпусу 1 с помощью болтов 6. Торец загрузочной части вращающейся печи расположен в пылевой камере 7, в которой установлена наклонно течка 8 для загрузки обжигаемого материала в печь. Кольцо 4 имеет внутренний диаметр меньше внутреннего диаметра корпуса 1 и образует пороговый выступ, равный 1,0-1,5 высоты основания сегментов составного кольца 5, при этом сегменты размещены между выступом кольца и подпорной шайбой 3. Вращающаяся печь работает следующим образом. При вращении корпуса 1 вращающейся печи загруженный материал в печи находится в полувзвешенном состоянии и первоначально находится у стенок составного кольца, выполненного из взаимно перекрывающихся сегментов 5. Загрузка обжигаемого материала производится со стороны пылевой камеры 7 по наклонной течке 8 и за счет уклона корпуса 1 продвигается в сторону выгрузочного конца вращающейся печи. ФОРМУЛА ИЗОБРЕТЕНИЯ Торец загрузочной части вращающейся печи, содержащий корпус, футерованный огнеупорным кирпичом, подпорную шайбу, внутренний диаметр которой равен внутреннему диаметру футеровки и смонтированное на конце корпуса составное кольцо,выполненное из отдельных радиально установленных, со взаимным перекрыванием друг друга сегментов, имеющих основание, отличающийся тем,что на торце корпуса установлено кольцо, внутренний диаметр которого меньше внутреннего диаметра корпуса, образующее пороговый выступ, равный 1,0-1,5 высоты основания сегментов составного кольца, при этом сегменты размещены между выступом кольца и подпорной шайбой и закреплены к корпусу с помощью болтов.
