Электрогидроимпульсное устройство для дробления и измельчения волластонитовых руд

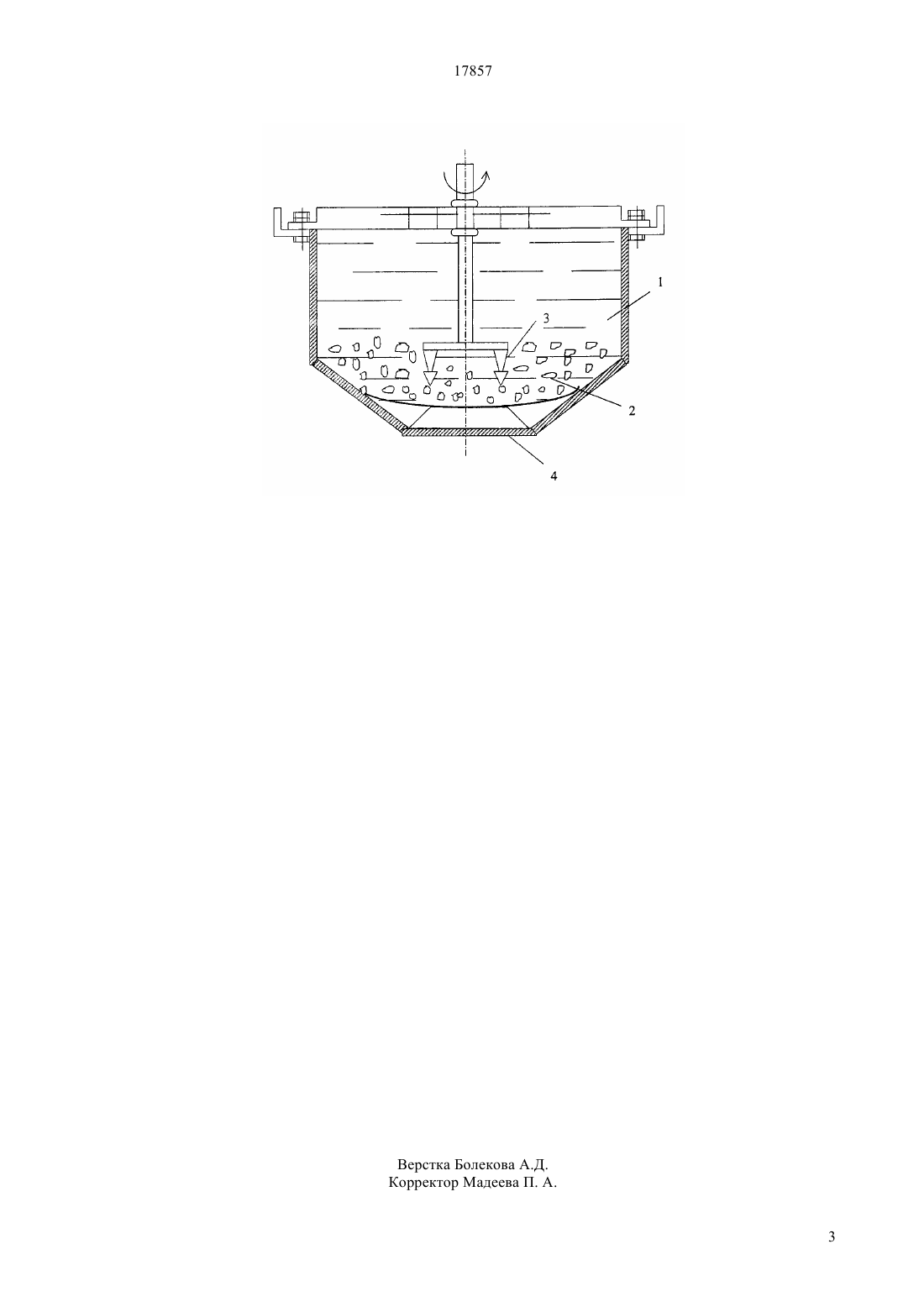

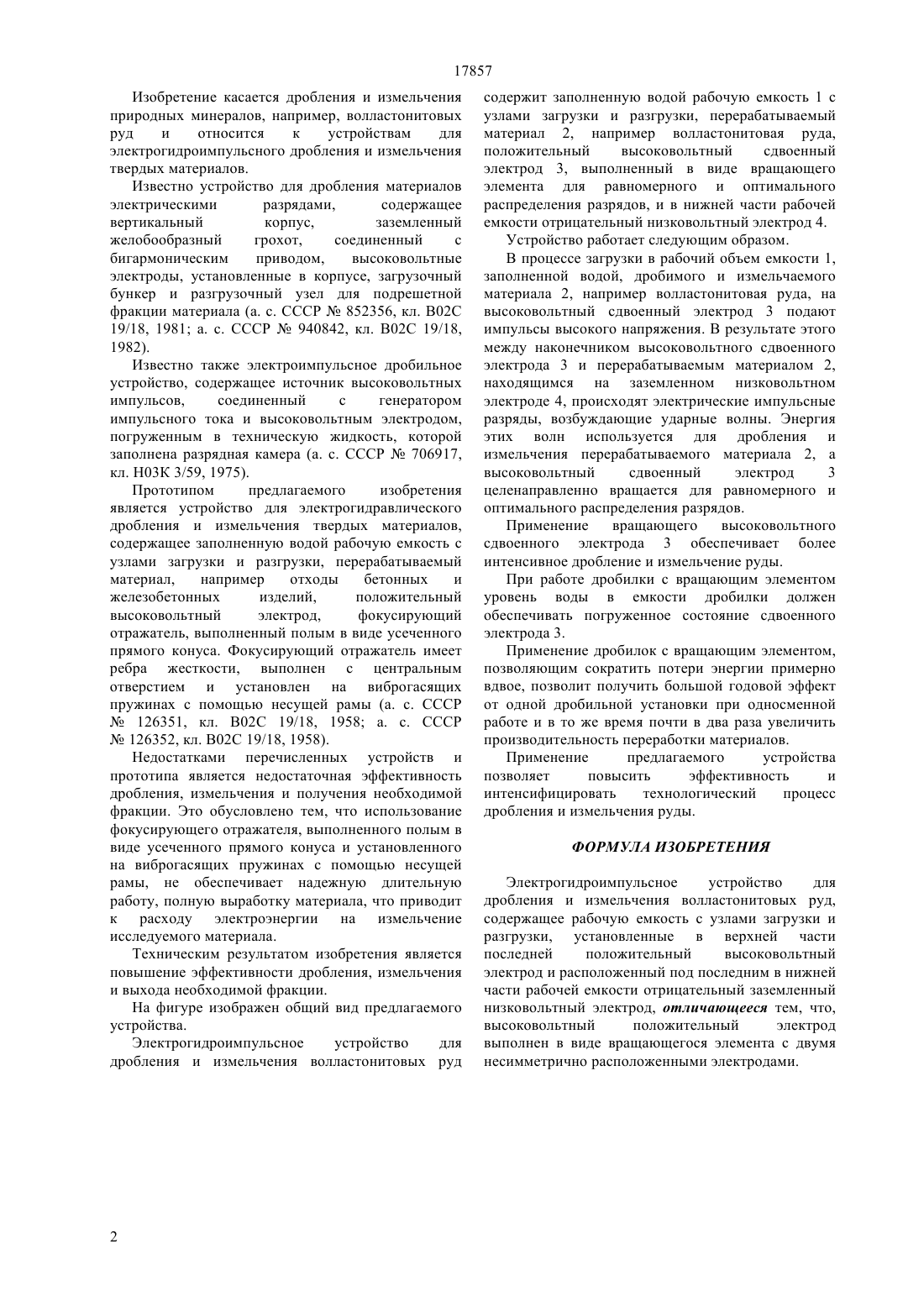

(51) 02 19/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ЭЛЕКТРОГИДРОИМПУЛЬСНОЕ УСТРОЙСТВО ДЛЯ ДРОБЛЕНИЯ И ИЗМЕЛЬЧЕНИЯ ВОЛЛАСТОНИТОВЫХ РУД(57) Изобретение касается дробления и измельчения природных минералов, например,волластонитовых руд и относится к устройствам для электрогидроимпульсного дробления и измельчения твердых материалов. Техническим результатом изобретения является повышение эффективности измельчения волластонитовой руды, выхода необходимой фракции. Процесс измельчения волластонитовой руды осуществляют электрогидроимпульсным устройством,включающим высоковольтный сдвоенный электрод, выполненный в виде вращающегося элемента для равномерного и оптимального распределения разрядов, и в нижней части рабочей емкости отрицательный низковольтный электрод.(72) Кусаиынов Каппас Нусупбеков Бекболат Рахишевич Ныгыманова Айнур Серболовна Мурзагалиева Айнур Жанузаковна(73) Республиканское государственное казенное предприятие Карагандинский государственный университет им. академика Е.А. Букетова Министерства образования и науки Республики Казахстан 17857 Изобретение касается дробления и измельчения природных минералов, например, волластонитовых руд и относится к устройствам для электрогидроимпульсного дробления и измельчения твердых материалов. Известно устройство для дробления материалов электрическими разрядами,содержащее вертикальный корпус,заземленный желобообразный грохот,соединенный с бигармоническим приводом,высоковольтные электроды, установленные в корпусе, загрузочный бункер и разгрузочный узел для подрешетной фракции материала (а. с. СССР 852356, кл. В 02 С 19/18, 1981 а. с. СССР 940842, кл. В 02 С 19/18,1982). Известно также электроимпульсное дробильное устройство, содержащее источник высоковольтных импульсов,соединенный с генератором импульсного тока и высоковольтным электродом,погруженным в техническую жидкость, которой заполнена разрядная камера (а. с. СССР 706917,кл. Н 03 К 3/59, 1975). Прототипом предлагаемого изобретения является устройство для электрогидравлического дробления и измельчения твердых материалов,содержащее заполненную водой рабочую емкость с узлами загрузки и разгрузки, перерабатываемый материал,например отходы бетонных и железобетонных изделий,положительный высоковольтный электрод,фокусирующий отражатель, выполненный полым в виде усеченного прямого конуса. Фокусирующий отражатель имеет ребра жесткости, выполнен с центральным отверстием и установлен на виброгасящих пружинах с помощью несущей рамы (а. с. СССР 126351, кл. В 02 С 19/18, 1958 а. с. СССР 126352, кл. В 02 С 19/18, 1958). Недостатками перечисленных устройств и прототипа является недостаточная эффективность дробления, измельчения и получения необходимой фракции. Это обусловлено тем, что использование фокусирующего отражателя, выполненного полым в виде усеченного прямого конуса и установленного на виброгасящих пружинах с помощью несущей рамы, не обеспечивает надежную длительную работу, полную выработку материала, что приводит к расходу электроэнергии на измельчение исследуемого материала. Техническим результатом изобретения является повышение эффективности дробления, измельчения и выхода необходимой фракции. На фигуре изображен общий вид предлагаемого устройства. Электрогидроимпульсное устройство для дробления и измельчения волластонитовых руд содержит заполненную водой рабочую емкость 1 с узлами загрузки и разгрузки, перерабатываемый материал 2, например волластонитовая руда,положительный высоковольтный сдвоенный электрод 3, выполненный в виде вращающего элемента для равномерного и оптимального распределения разрядов, и в нижней части рабочей емкости отрицательный низковольтный электрод 4. Устройство работает следующим образом. В процессе загрузки в рабочий объем емкости 1,заполненной водой, дробимого и измельчаемого материала 2, например волластонитовая руда, на высоковольтный сдвоенный электрод 3 подают импульсы высокого напряжения. В результате этого между наконечником высоковольтного сдвоенного электрода 3 и перерабатываемым материалом 2,находящимся на заземленном низковольтном электроде 4, происходят электрические импульсные разряды, возбуждающие ударные волны. Энергия этих волн используется для дробления и измельчения перерабатываемого материала 2, а высоковольтный сдвоенный электрод 3 целенаправленно вращается для равномерного и оптимального распределения разрядов. Применение вращающего высоковольтного сдвоенного электрода 3 обеспечивает более интенсивное дробление и измельчение руды. При работе дробилки с вращающим элементом уровень воды в емкости дробилки должен обеспечивать погруженное состояние сдвоенного электрода 3. Применение дробилок с вращающим элементом,позволяющим сократить потери энергии примерно вдвое, позволит получить большой годовой эффект от одной дробильной установки при односменной работе и в то же время почти в два раза увеличить производительность переработки материалов. Применение предлагаемого устройства позволяет повысить эффективность и интенсифицировать технологический процесс дробления и измельчения руды. ФОРМУЛА ИЗОБРЕТЕНИЯ Электрогидроимпульсное устройство для дробления и измельчения волластонитовых руд,содержащее рабочую емкость с узлами загрузки и разгрузки, установленные в верхней части последней положительный высоковольтный электрод и расположенный под последним в нижней части рабочей емкости отрицательный заземленный низковольтный электрод, отличающееся тем, что,высоковольтный положительный электрод выполнен в виде вращающегося элемента с двумя несимметрично расположенными электродами.
