Групповой привод штанговых глубинных насосов

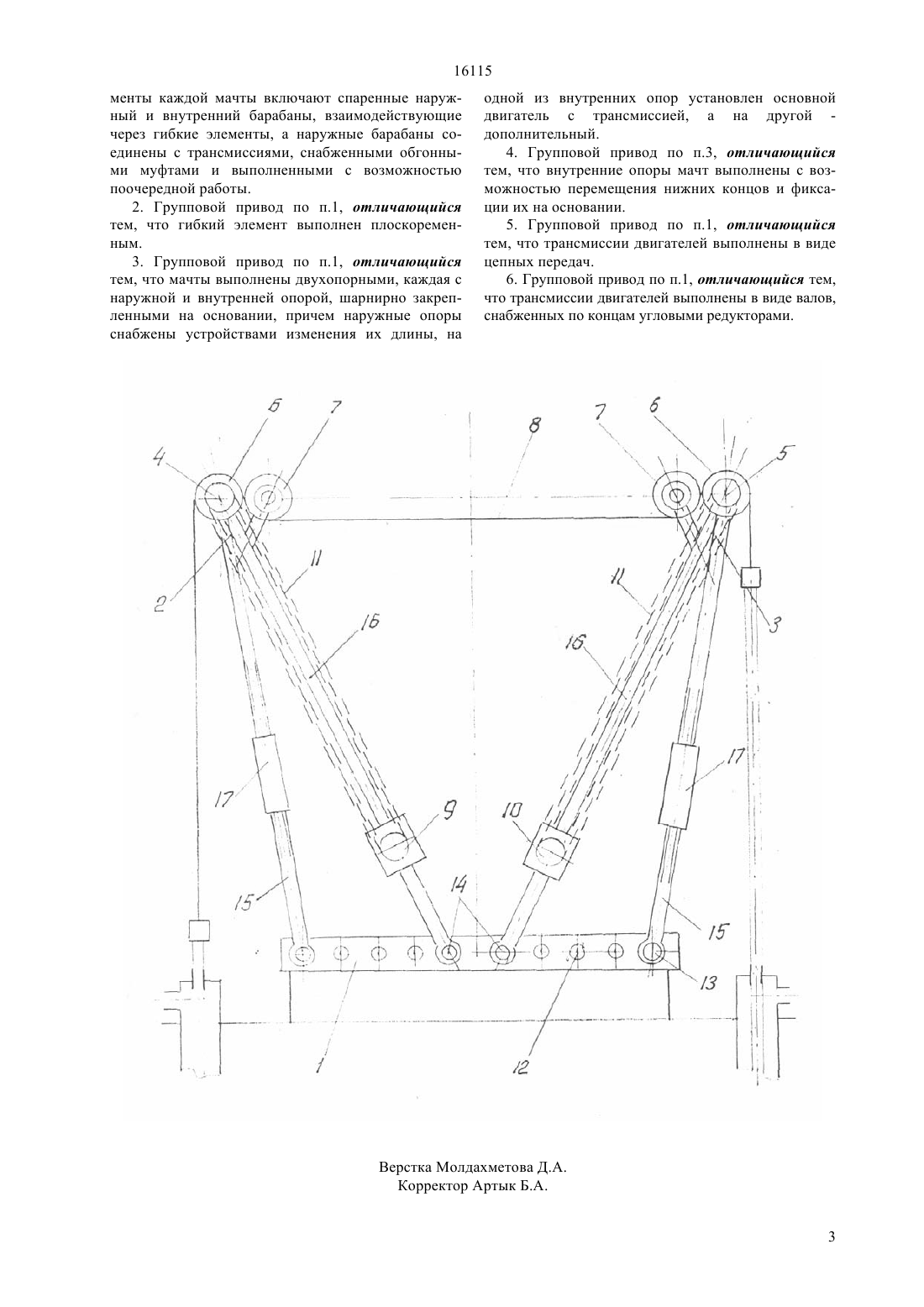

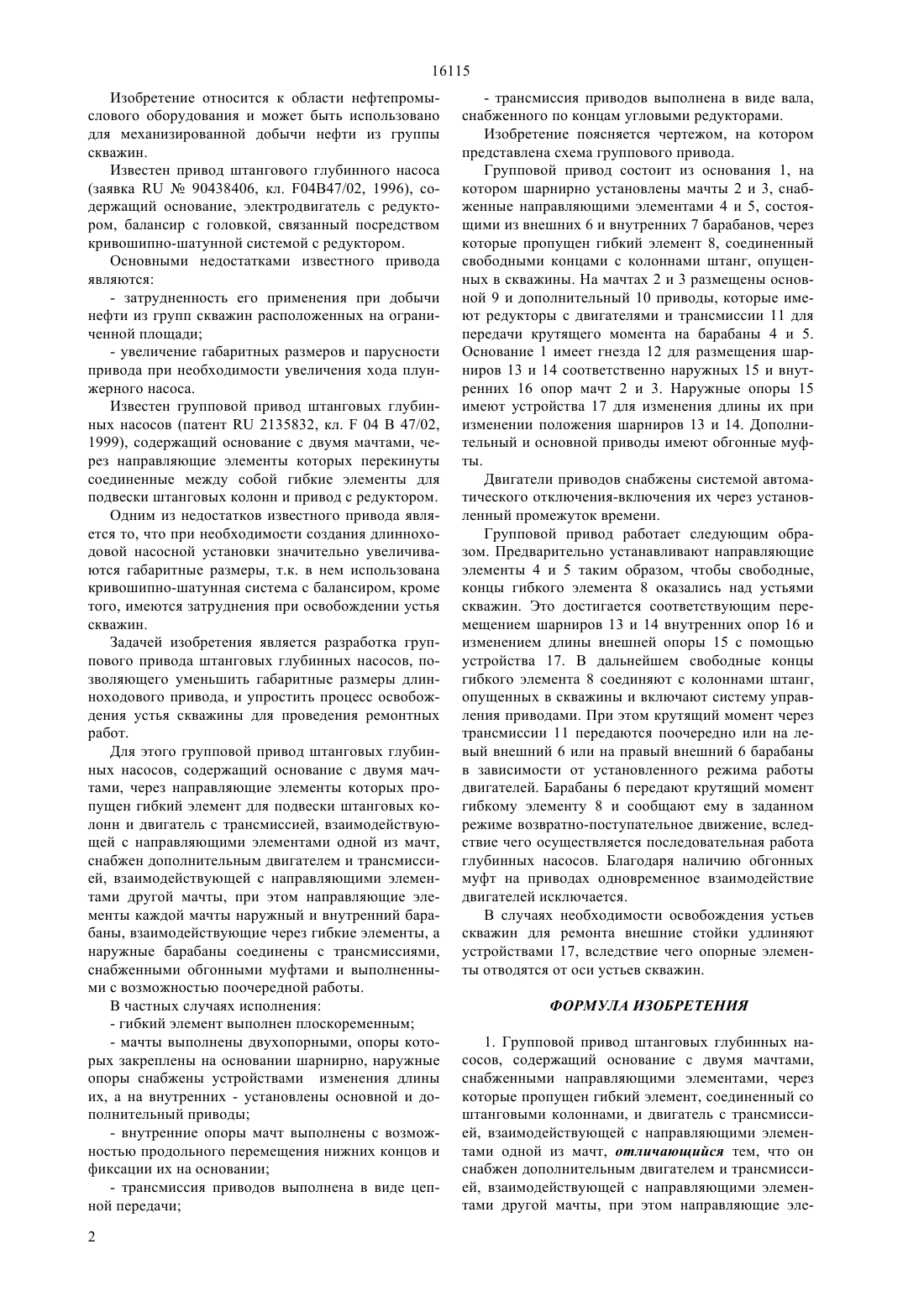

(51) 04 47/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технический результат изобретения - уменьшение габаритных размеров и упрощение процесса освобождения устья скважин для ремонтных работ. Для этого групповой привод штанговых глубинных насосов, содержащий основание с двумя мачтами, через направляющие элементы которых пропущен гибкий элемент для подвески штанговых колонн и взаимодействия с приводом одну из мачт,снабжен дополнительным приводом, взаимодействующим с направляющими элементами другой мачты, при этом направляющие элементы каждой мачты выполнены в виде взаимодействующих через гибкие элементы спаренных барабанов, из которых наружные барабаны соединены с ведущими элементами приводов, снабженных обгонными муфтами и выполненных с возможностью поочередной работы.(72) Байгунчеков Жумадил Жанабаевич Латыпов Авис Самигуллинович Азимбаев Айдын Аспендыевич(54) ГРУППОВОЙ ПРИВОД ШТАНГОВЫХ ГЛУБИННЫХ НАСОСОВ(57) Изобретение относится к области нефтепромыслового оборудования и может быть использовано для механизированной добычи нефти из группы скважин. 16115 Изобретение относится к области нефтепромыслового оборудования и может быть использовано для механизированной добычи нефти из группы скважин. Известен привод штангового глубинного насоса(заявка 90438406, кл. 0447/02, 1996), содержащий основание, электродвигатель с редуктором, балансир с головкой, связанный посредством кривошипно-шатунной системой с редуктором. Основными недостатками известного привода являются- затрудненность его применения при добычи нефти из групп скважин расположенных на ограниченной площади- увеличение габаритных размеров и парусности привода при необходимости увеличения хода плунжерного насоса. Известен групповой привод штанговых глубинных насосов (патент 2135832, кл.04 В 47/02,1999), содержащий основание с двумя мачтами, через направляющие элементы которых перекинуты соединенные между собой гибкие элементы для подвески штанговых колонн и привод с редуктором. Одним из недостатков известного привода является то, что при необходимости создания длинноходовой насосной установки значительно увеличиваются габаритные размеры, т.к. в нем использована кривошипно-шатунная система с балансиром, кроме того, имеются затруднения при освобождении устья скважин. Задачей изобретения является разработка группового привода штанговых глубинных насосов, позволяющего уменьшить габаритные размеры длинноходового привода, и упростить процесс освобождения устья скважины для проведения ремонтных работ. Для этого групповой привод штанговых глубинных насосов, содержащий основание с двумя мачтами, через направляющие элементы которых пропущен гибкий элемент для подвески штанговых колонн и двигатель с трансмиссией, взаимодействующей с направляющими элементами одной из мачт,снабжен дополнительным двигателем и трансмиссией, взаимодействующей с направляющими элементами другой мачты, при этом направляющие элементы каждой мачты наружный и внутренний барабаны, взаимодействующие через гибкие элементы, а наружные барабаны соединены с трансмиссиями,снабженными обгонными муфтами и выполненными с возможностью поочередной работы. В частных случаях исполнения- гибкий элемент выполнен плоскоременным- мачты выполнены двухопорными, опоры которых закреплены на основании шарнирно, наружные опоры снабжены устройствами изменения длины их, а на внутренних - установлены основной и дополнительный приводы- внутренние опоры мачт выполнены с возможностью продольного перемещения нижних концов и фиксации их на основании- трансмиссия приводов выполнена в виде цепной передачи 2- трансмиссия приводов выполнена в виде вала,снабженного по концам угловыми редукторами. Изобретение поясняется чертежом, на котором представлена схема группового привода. Групповой привод состоит из основания 1, на котором шарнирно установлены мачты 2 и 3, снабженные направляющими элементами 4 и 5, состоящими из внешних 6 и внутренних 7 барабанов, через которые пропущен гибкий элемент 8, соединенный свободными концами с колоннами штанг, опущенных в скважины. На мачтах 2 и 3 размещены основной 9 и дополнительный 10 приводы, которые имеют редукторы с двигателями и трансмиссии 11 для передачи крутящего момента на барабаны 4 и 5. Основание 1 имеет гнезда 12 для размещения шарниров 13 и 14 соответственно наружных 15 и внутренних 16 опор мачт 2 и 3. Наружные опоры 15 имеют устройства 17 для изменения длины их при изменении положения шарниров 13 и 14. Дополнительный и основной приводы имеют обгонные муфты. Двигатели приводов снабжены системой автоматического отключения-включения их через установленный промежуток времени. Групповой привод работает следующим образом. Предварительно устанавливают направляющие элементы 4 и 5 таким образом, чтобы свободные,концы гибкого элемента 8 оказались над устьями скважин. Это достигается соответствующим перемещением шарниров 13 и 14 внутренних опор 16 и изменением длины внешней опоры 15 с помощью устройства 17. В дальнейшем свободные концы гибкого элемента 8 соединяют с колоннами штанг,опущенных в скважины и включают систему управления приводами. При этом крутящий момент через трансмиссии 11 передаются поочередно или на левый внешний 6 или на правый внешний 6 барабаны в зависимости от установленного режима работы двигателей. Барабаны 6 передают крутящий момент гибкому элементу 8 и сообщают ему в заданном режиме возвратно-поступательное движение, вследствие чего осуществляется последовательная работа глубинных насосов. Благодаря наличию обгонных муфт на приводах одновременное взаимодействие двигателей исключается. В случаях необходимости освобождения устьев скважин для ремонта внешние стойки удлиняют устройствами 17, вследствие чего опорные элементы отводятся от оси устьев скважин. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Групповой привод штанговых глубинных насосов, содержащий основание с двумя мачтами,снабженными направляющими элементами, через которые пропущен гибкий элемент, соединенный со штанговыми колоннами, и двигатель с трансмиссией, взаимодействующей с направляющими элементами одной из мачт, отличающийся тем, что он снабжен дополнительным двигателем и трансмиссией, взаимодействующей с направляющими элементами другой мачты, при этом направляющие эле 16115 менты каждой мачты включают спаренные наружный и внутренний барабаны, взаимодействующие через гибкие элементы, а наружные барабаны соединены с трансмиссиями, снабженными обгонными муфтами и выполненными с возможностью поочередной работы. 2. Групповой привод по п.1, отличающийся тем, что гибкий элемент выполнен плоскоременным. 3. Групповой привод по п.1, отличающийся тем, что мачты выполнены двухопорными, каждая с наружной и внутренней опорой, шарнирно закрепленными на основании, причем наружные опоры снабжены устройствами изменения их длины, на одной из внутренних опор установлен основной двигатель с трансмиссией, а на другой дополнительный. 4. Групповой привод по п.3, отличающийся тем, что внутренние опоры мачт выполнены с возможностью перемещения нижних концов и фиксации их на основании. 5. Групповой привод по п.1, отличающийся тем, что трансмиссии двигателей выполнены в виде цепных передач. 6. Групповой привод по п.1, отличающийся тем,что трансмиссии двигателей выполнены в виде валов,снабженных по концам угловыми редукторами.
