Установка для армирования бетона

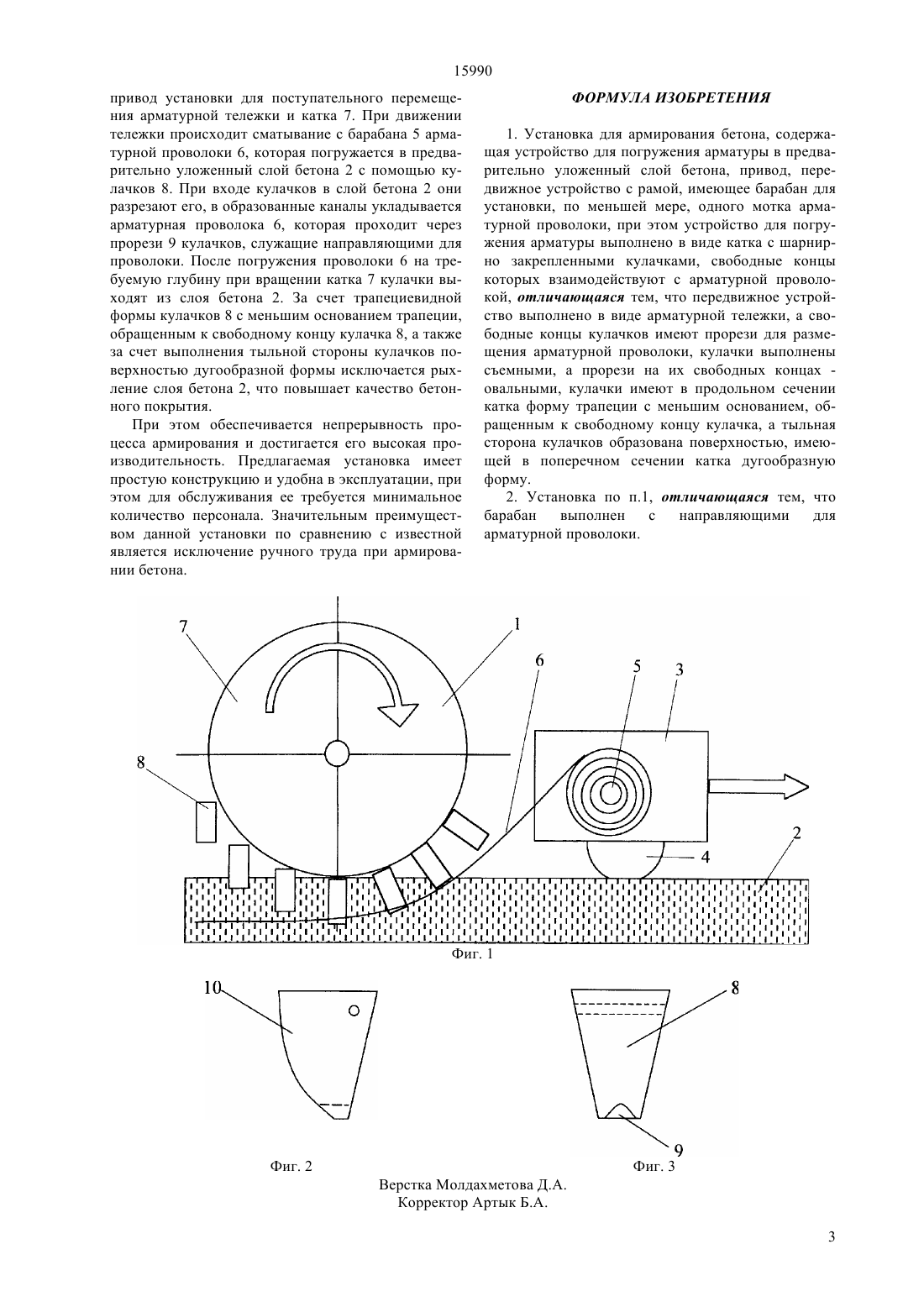

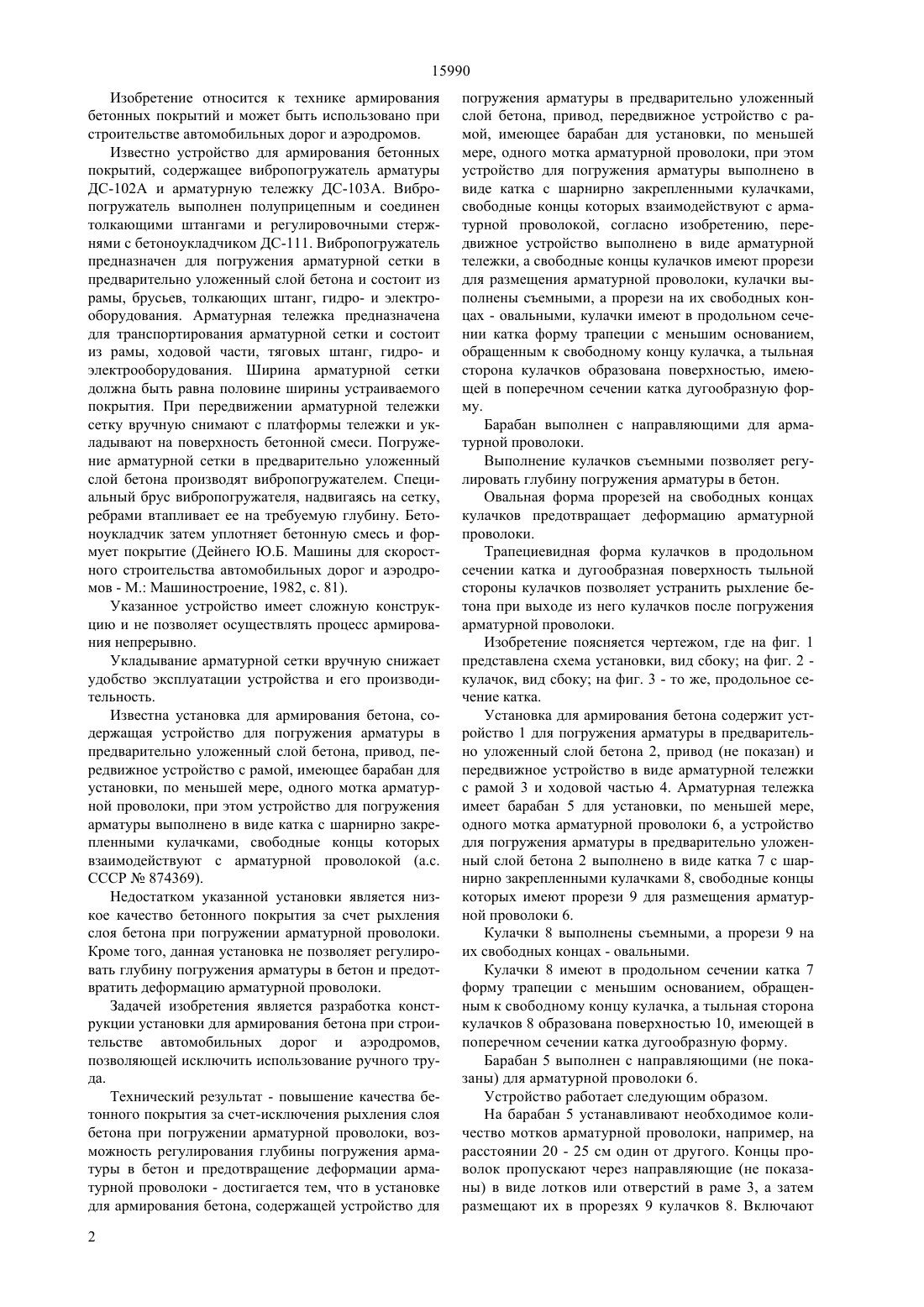

(51) 01 23/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Асматулаев Борис Айсаевич Асматулаев Руслан Борисович Бессонов Дмитрий Владиславович Бакунович Азнавур Борисович Малинин Павел Квинтельянович Езмахунов Рустам Розахунович Айтахунов Тахир Нурахунович Сыртанов Кадыр Айсетович(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский и проектный институт дорожно-транспортных проблем ДОРТРАНС(54) УСТАНОВКА ДЛЯ АРМИРОВАНИЯ БЕТОНА(57) Изобретение относится к технике армирования бетонных покрытий и может быть использовано при строительстве автомобильных дорог и аэродромов. Повышение качества бетонного покрытия за счет исключения рыхления слоя бетона при погружении арматурной проволоки, возможность регулирования глубины погружения арматуры в бетон и предотвращение деформации арматурной проволоки - дос тигается тем, что в установке для армирования бетона, содержащей устройство для погружения арматуры в предварительно уложенный слой бетона,привод, передвижное устройство с рамой, имеющее барабан для установки, по меньшей мере, одного мотка арматурной проволоки, при этом устройство для погружения арматуры выполнено в виде катка с шарнирно закрепленными кулачками, свободные концы которых взаимодействуют о арматурной проволокой, согласно изобретению, передвижное устройство выполнено в виде арматурной тележки,а свободные концы кулачков имеют прорези для размещения арматурной проволоки, кулачки выполнены съемными, а прорези на их свободных концах - овальными, кулачки имеют в продольном сечении катка форму трапеции с меньшим основанием, обращенным к свободному концу кулачка, а тыльная сторона кулачков образована поверхностью, имеющей в поперечном сечении катка дугообразную форму. Барабан выполнен с направляющими для арматурной проволоки. 15990 Изобретение относится к технике армирования бетонных покрытий и может быть использовано при строительстве автомобильных дорог и аэродромов. Известно устройство для армирования бетонных покрытий, содержащее вибропогружатель арматуры ДС-102 А и арматурную тележку ДС-103 А. Вибропогружатель выполнен полуприцепным и соединен толкающими штангами и регулировочными стержнями с бетоноукладчиком ДС-111. Вибропогружатель предназначен для погружения арматурной сетки в предварительно уложенный слой бетона и состоит из рамы, брусьев, толкающих штанг, гидро- и электрооборудования. Арматурная тележка предназначена для транспортирования арматурной сетки и состоит из рамы, ходовой части, тяговых штанг, гидро- и электрооборудования. Ширина арматурной сетки должна быть равна половине ширины устраиваемого покрытия. При передвижении арматурной тележки сетку вручную снимают с платформы тележки и укладывают на поверхность бетонной смеси. Погружение арматурной сетки в предварительно уложенный слой бетона производят вибропогружателем. Специальный брус вибропогружателя, надвигаясь на сетку,ребрами втапливает ее на требуемую глубину. Бетоноукладчик затем уплотняет бетонную смесь и формует покрытие (Дейнего Ю.Б. Машины для скоростного строительства автомобильных дорог и аэродромов - М. Машиностроение, 1982, с. 81). Указанное устройство имеет сложную конструкцию и не позволяет осуществлять процесс армирования непрерывно. Укладывание арматурной сетки вручную снижает удобство эксплуатации устройства и его производительность. Известна установка для армирования бетона, содержащая устройство для погружения арматуры в предварительно уложенный слой бетона, привод, передвижное устройство с рамой, имеющее барабан для установки, по меньшей мере, одного мотка арматурной проволоки, при этом устройство для погружения арматуры выполнено в виде катка с шарнирно закрепленными кулачками, свободные концы которых взаимодействуют с арматурной проволокой (а.с. СССР 874369). Недостатком указанной установки является низкое качество бетонного покрытия за счет рыхления слоя бетона при погружении арматурной проволоки. Кроме того, данная установка не позволяет регулировать глубину погружения арматуры в бетон и предотвратить деформацию арматурной проволоки. Задачей изобретения является разработка конструкции установки для армирования бетона при строительстве автомобильных дорог и аэродромов,позволяющей исключить использование ручного труда. Технический результат - повышение качества бетонного покрытия за счет-исключения рыхления слоя бетона при погружении арматурной проволоки, возможность регулирования глубины погружения арматуры в бетон и предотвращение деформации арматурной проволоки - достигается тем, что в установке для армирования бетона, содержащей устройство для 2 погружения арматуры в предварительно уложенный слой бетона, привод, передвижное устройство с рамой, имеющее барабан для установки, по меньшей мере, одного мотка арматурной проволоки, при этом устройство для погружения арматуры выполнено в виде катка с шарнирно закрепленными кулачками,свободные концы которых взаимодействуют с арматурной проволокой, согласно изобретению, передвижное устройство выполнено в виде арматурной тележки, а свободные концы кулачков имеют прорези для размещения арматурной проволоки, кулачки выполнены съемными, а прорези на их свободных концах - овальными, кулачки имеют в продольном сечении катка форму трапеции с меньшим основанием,обращенным к свободному концу кулачка, а тыльная сторона кулачков образована поверхностью, имеющей в поперечном сечении катка дугообразную форму. Барабан выполнен с направляющими для арматурной проволоки. Выполнение кулачков съемными позволяет регулировать глубину погружения арматуры в бетон. Овальная форма прорезей на свободных концах кулачков предотвращает деформацию арматурной проволоки. Трапециевидная форма кулачков в продольном сечении катка и дугообразная поверхность тыльной стороны кулачков позволяет устранить рыхление бетона при выходе из него кулачков после погружения арматурной проволоки. Изобретение поясняется чертежом, где на фиг. 1 представлена схема установки, вид сбоку на фиг. 2 кулачок, вид сбоку на фиг. 3 - то же, продольное сечение катка. Установка для армирования бетона содержит устройство 1 для погружения арматуры в предварительно уложенный слой бетона 2, привод (не показан) и передвижное устройство в виде арматурной тележки с рамой 3 и ходовой частью 4. Арматурная тележка имеет барабан 5 для установки, по меньшей мере,одного мотка арматурной проволоки 6, а устройство для погружения арматуры в предварительно уложенный слой бетона 2 выполнено в виде катка 7 с шарнирно закрепленными кулачками 8, свободные концы которых имеют прорези 9 для размещения арматурной проволоки 6. Кулачки 8 выполнены съемными, а прорези 9 на их свободных концах - овальными. Кулачки 8 имеют в продольном сечении катка 7 форму трапеции с меньшим основанием, обращенным к свободному концу кулачка, а тыльная сторона кулачков 8 образована поверхностью 10, имеющей в поперечном сечении катка дугообразную форму. Барабан 5 выполнен с направляющими (не показаны) для арматурной проволоки 6. Устройство работает следующим образом. На барабан 5 устанавливают необходимое количество мотков арматурной проволоки, например, на расстоянии 20 - 25 см один от другого. Концы проволок пропускают через направляющие (не показаны) в виде лотков или отверстий в раме 3, а затем размещают их в прорезях 9 кулачков 8. Включают 15990 привод установки для поступательного перемещения арматурной тележки и катка 7. При движении тележки происходит сматывание с барабана 5 арматурной проволоки 6, которая погружается в предварительно уложенный слой бетона 2 с помощью кулачков 8. При входе кулачков в слой бетона 2 они разрезают его, в образованные каналы укладывается арматурная проволока 6, которая проходит через прорези 9 кулачков, служащие направляющими для проволоки. После погружения проволоки 6 на требуемую глубину при вращении катка 7 кулачки выходят из слоя бетона 2. За счет трапециевидной формы кулачков 8 с меньшим основанием трапеции,обращенным к свободному концу кулачка 8, а также за счет выполнения тыльной стороны кулачков поверхностью дугообразной формы исключается рыхление слоя бетона 2, что повышает качество бетонного покрытия. При этом обеспечивается непрерывность процесса армирования и достигается его высокая производительность. Предлагаемая установка имеет простую конструкцию и удобна в эксплуатации, при этом для обслуживания ее требуется минимальное количество персонала. Значительным преимуществом данной установки по сравнению с известной является исключение ручного труда при армировании бетона. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для армирования бетона, содержащая устройство для погружения арматуры в предварительно уложенный слой бетона, привод, передвижное устройство с рамой, имеющее барабан для установки, по меньшей мере, одного мотка арматурной проволоки, при этом устройство для погружения арматуры выполнено в виде катка с шарнирно закрепленными кулачками, свободные концы которых взаимодействуют с арматурной проволокой, отличающаяся тем, что передвижное устройство выполнено в виде арматурной тележки, а свободные концы кулачков имеют прорези для размещения арматурной проволоки, кулачки выполнены съемными, а прорези на их свободных концах овальными, кулачки имеют в продольном сечении катка форму трапеции с меньшим основанием, обращенным к свободному концу кулачка, а тыльная сторона кулачков образована поверхностью, имеющей в поперечном сечении катка дугообразную форму. 2. Установка по п.1, отличающаяся тем, что барабан выполнен с направляющими для арматурной проволоки.
