Сверхпроводящее соединение бериллид ниобия Nb3Be со структурой А15

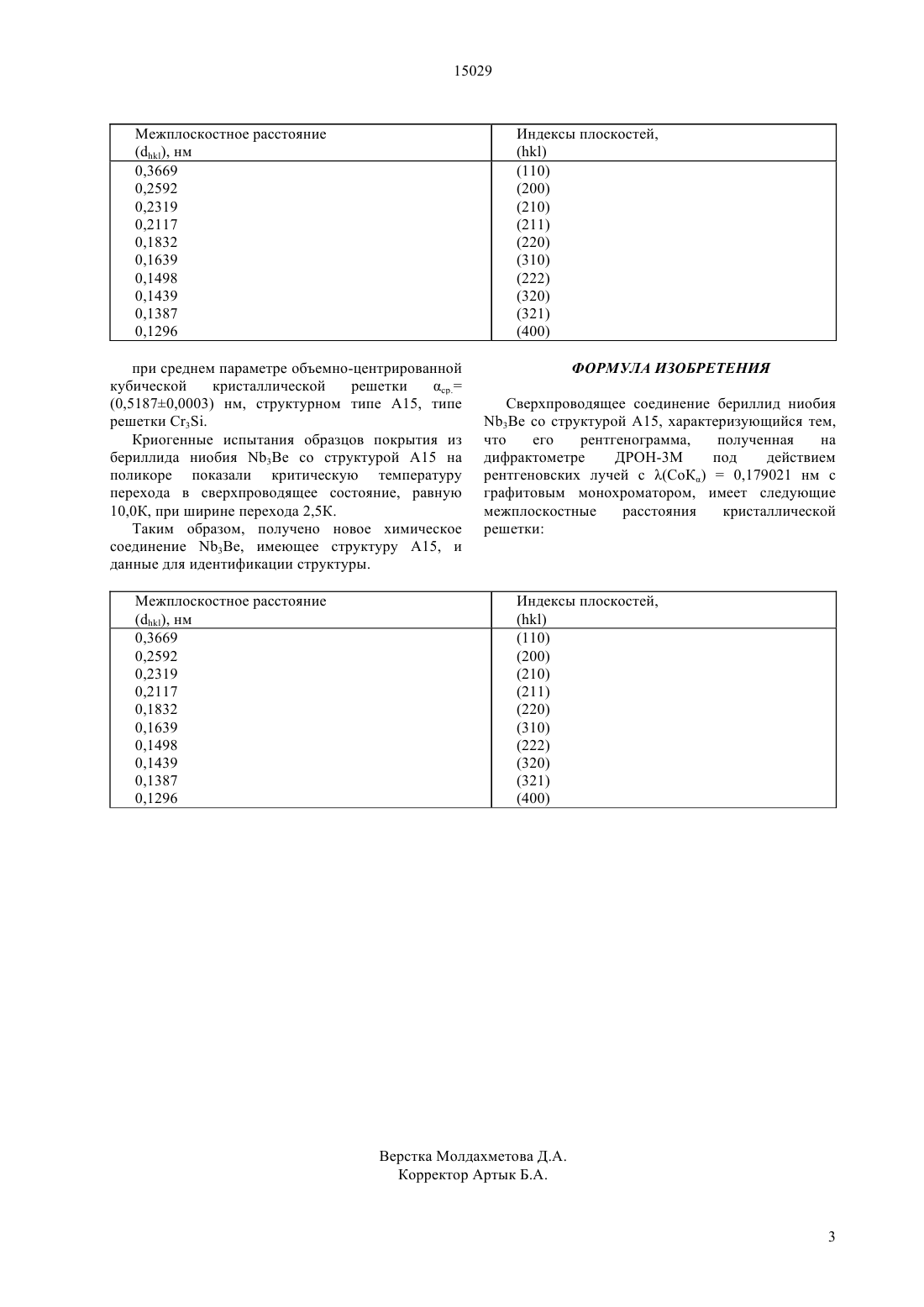

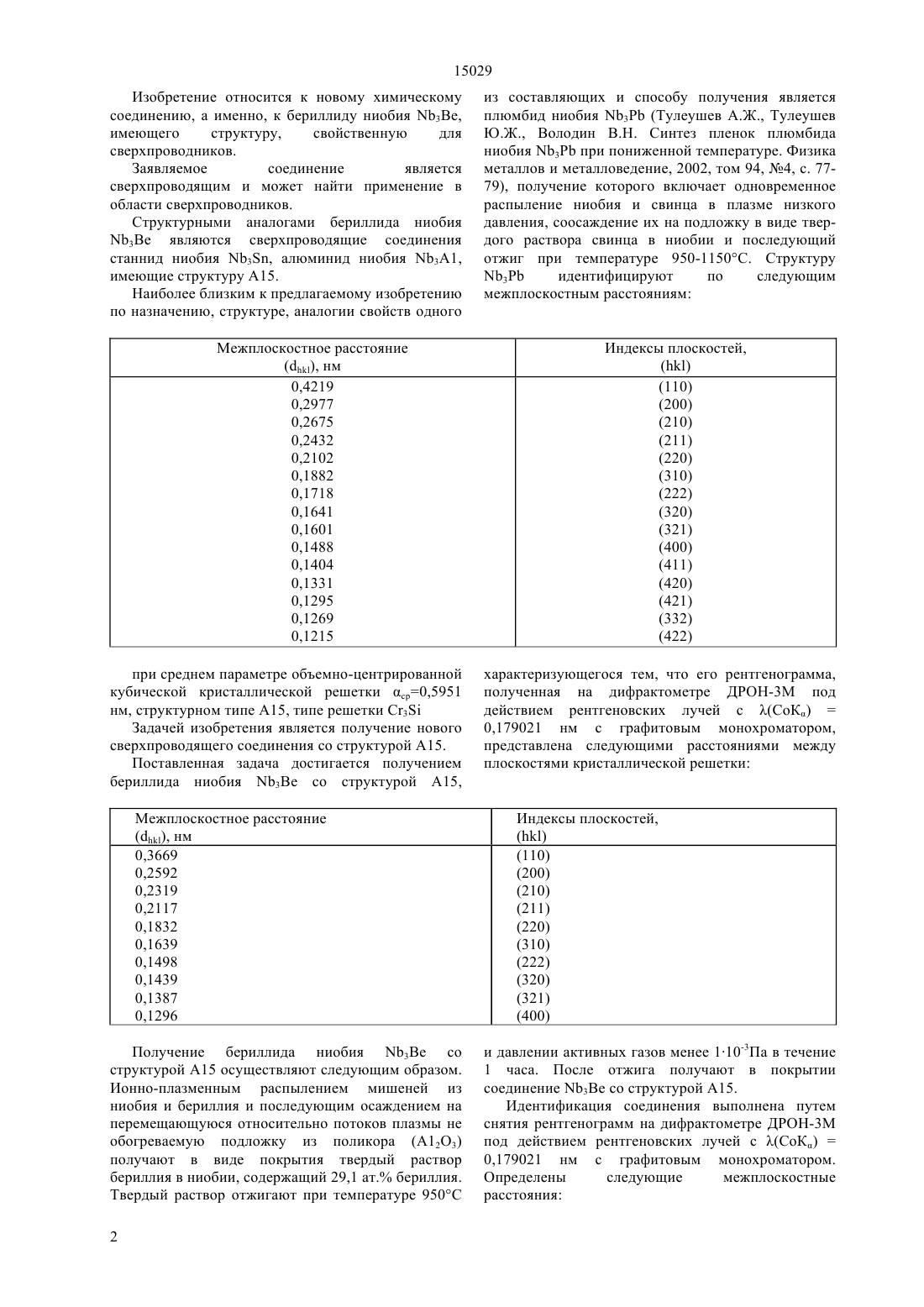

(51) 22 27/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СВЕРХПРОВОДЯЩЕЕ СОЕДИНЕНИЕ БЕРИЛЛИД НИОБИЯ 3 е СО СТРУКТУРОЙ А 15(57) Изобретение относится к новому химическому соединению, а именно, к бериллиду ниобия 3 Ве,имеющего структуру,свойственную для сверхпроводников. Заявляемое соединение является сверхпроводящим и может найти применение в области сверхпроводников. Бериллид ниобия 3 Ве со структурой А 15,характеризуется тем, что его рентгенограмма,полученная на дифрактометре ДРОН-3 М под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором,представлена следующими расстояниями между плоскостями кристаллической решетки Индексы плоскостей,(72) Тулеушев Адил Жианшахович Володин Валерий Николаевич Тулеушев Юрий Жианшахович(73) Дочернее государственное предприятие Институт ядерной физики Национального ядерного центра Республики Казахстан,Товарищество с ограниченной ответственностью СИМПЛА Всесоюзного совещания по физико-химии,металловедению и металлофизике сверхпроводников, Москва, Наука, 1970, с.89-91 15029 Изобретение относится к новому химическому соединению, а именно, к бериллиду ниобия 3 Ве,имеющего структуру,свойственную для сверхпроводников. Заявляемое соединение является сверхпроводящим и может найти применение в области сверхпроводников. Структурными аналогами бериллида ниобия 3 Ве являются сверхпроводящие соединения станнид ниобия 3, алюминид ниобия 3 А 1,имеющие структуру А 15. Наиболее близким к предлагаемому изобретению по назначению, структуре, аналогии свойств одного Межплоскостное расстояние, нм 0,4219 0,2977 0,2675 0,2432 0,2102 0,1882 0,1718 0,1641 0,1601 0,1488 0,1404 0,1331 0,1295 0,1269 0,1215 при среднем параметре объемно-центрированной кубической кристаллической решетки ср 0,5951 нм, структурном типе А 15, типе решетки 3 Задачей изобретения является получение нового сверхпроводящего соединения со структурой А 15. Поставленная задача достигается получением бериллида ниобия 3 Ве со структурой А 15,Межплоскостное расстояние, нм 0,3669 0,2592 0,2319 0,2117 0,1832 0,1639 0,1498 0,1439 0,1387 0,1296 Получение бериллида ниобия 3 Ве со структурой А 15 осуществляют следующим образом. Ионно-плазменным распылением мишеней из ниобия и бериллия и последующим осаждением на перемещающуюся относительно потоков плазмы не обогреваемую подложку из поликора (А 12 О 3) получают в виде покрытия твердый раствор бериллия в ниобии, содержащий 29,1 ат. бериллия. Твердый раствор отжигают при температуре 950 С 2 из составляющих и способу получения является плюмбид ниобия 3 Р (Тулеушев А.Ж., Тулеушев Ю.Ж., Володин В.Н. Синтез пленок плюмбида ниобия 3 Р при пониженной температуре. Физика металлов и металловедение, 2002, том 94, 4, с. 7779), получение которого включает одновременное распыление ниобия и свинца в плазме низкого давления, соосаждение их на подложку в виде твердого раствора свинца в ниобии и последующий отжиг при температуре 950-1150 С. Структуру 3 Р идентифицируют по следующим межплоскостным расстояниям Индексы плоскостей,(422) характеризующегося тем, что его рентгенограмма,полученная на дифрактометре ДРОН-3 М под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором,представлена следующими расстояниями между плоскостями кристаллической решетки Индексы плоскостей,(400) и давлении активных газов менее 110-3 Па в течение 1 часа. После отжига получают в покрытии соединение 3 Ве со структурой А 15. Идентификация соединения выполнена путем снятия рентгенограмм на дифрактометре ДРОН-3 М под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором. Определены следующие межплоскостные расстояния при среднем параметре объемно-центрированной кубической кристаллической решетки ср.(0,51870,0003) нм, структурном типе А 15, типе решетки 3. Криогенные испытания образцов покрытия из бериллида ниобия 3 Ве со структурой А 15 на поликоре показали критическую температуру перехода в сверхпроводящее состояние, равную 10,0 К, при ширине перехода 2,5 К. Таким образом, получено новое химическое соединение 3 Ве, имеющее структуру А 15, и данные для идентификации структуры. Межплоскостное расстояние ФОРМУЛА ИЗОБРЕТЕНИЯ Сверхпроводящее соединение бериллид ниобия 3 со структурой А 15, характеризующийся тем,что его рентгенограмма,полученная на дифрактометре ДРОН-3 М под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором, имеет следующие межплоскостные расстояния кристаллической решетки
