Плюмбид тантала Ta3Pb

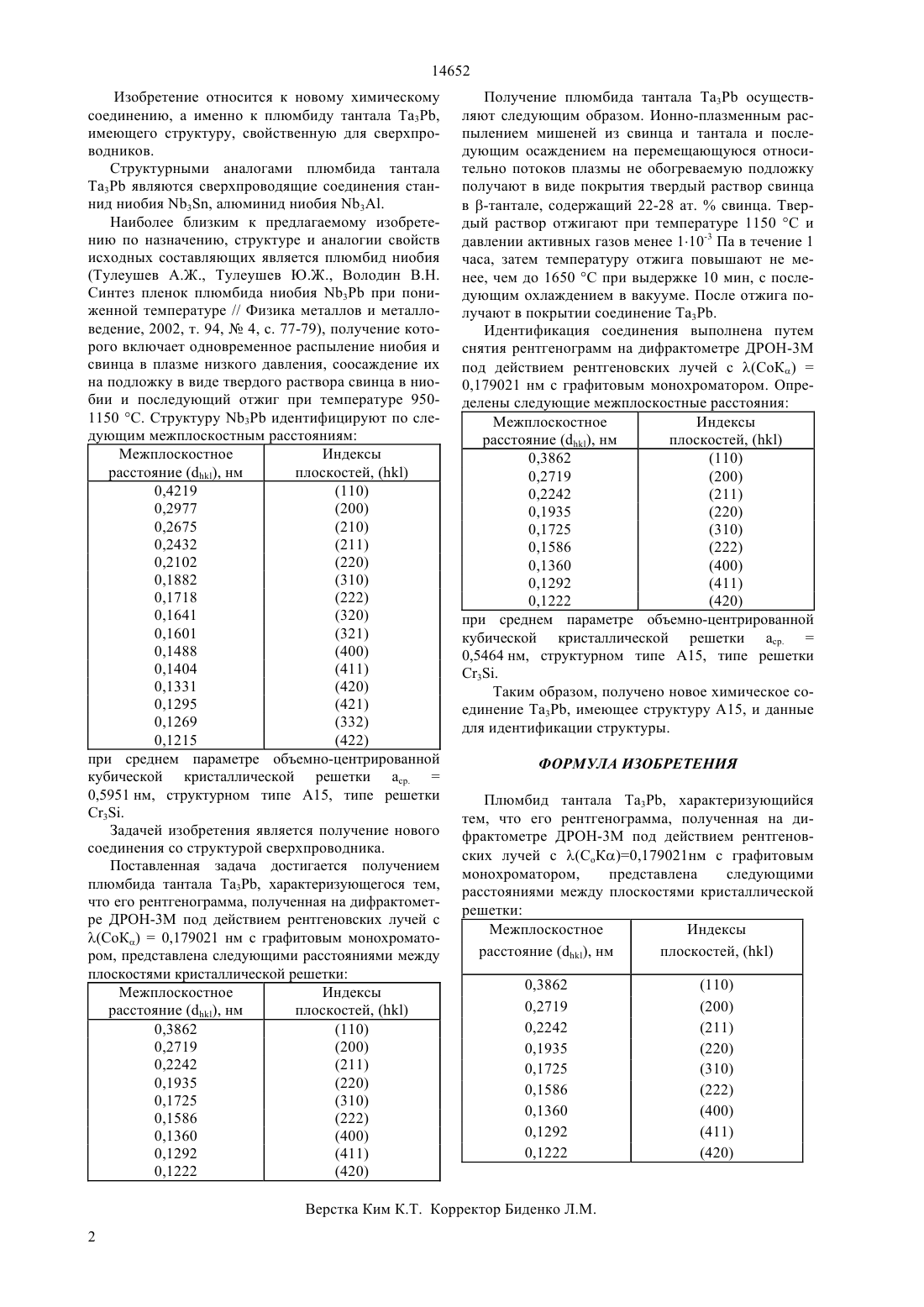

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ метре ДРОН-ЗМ под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором, представлена следующими расстояниями между плоскостями кристаллической решетки Межплоскостное расстояние , нм 0,3862 0,2719 0,2242 0,1935 0,1725 0,1586 0,1360 0,1292 0,1222(72) Тулеушев Адил Жианшахович Тулеушев Юрий Жианшахович Володин Валерий Николаевич Жаканбаев Елдар Асхатович(73) Дочернее государственное предприятие Институт ядерной физики Национального ядерного центра Республики Казахстан(56) Тулеушев А.Ж., Тулеушев Ю.Ж., Володин В.Н. Синтез пленок плюмбида ниобия 3 при пониженной температуре // Физика металлов и металловедение, т. 94,4, 2002, с. 77-79(57) Изобретение относится к новому химическому соединению, а именно к плюмбиду тантала Та 3 Р,имеющего структуру, свойственную для сверхпроводников. Плюмбид тантала Та 3 Р характеризуется тем,что его рентгенограмма, полученная на дифракто 14652 Изобретение относится к новому химическому соединению, а именно к плюмбиду тантала Та 3 Р,имеющего структуру, свойственную для сверхпроводников. Структурными аналогами плюмбида тантала Та 3 Р являются сверхпроводящие соединения станнид ниобия 3, алюминид ниобия 3. Наиболее близким к предлагаемому изобретению по назначению, структуре и аналогии свойств исходных составляющих является плюмбид ниобия(Тулеушев А.Ж., Тулеушев Ю.Ж., Володин В.Н. Синтез пленок плюмбида ниобия 3 Р при пониженной температуре // Физика металлов и металловедение, 2002, т. 94,4, с. 77-79), получение которого включает одновременное распыление ниобия и свинца в плазме низкого давления, соосаждение их на подложку в виде твердого раствора свинца в ниобии и последующий отжиг при температуре 9501150 С. Структуру 3 Р идентифицируют по следующим межплоскостным расстояниям Индексы Межплоскостное плоскостей,расстояние , нм 0,4219(422) при среднем параметре объемно-центрированной кубической кристаллической решетки а.0,5951 нм, структурном типе А 15, типе решетки С 3. Задачей изобретения является получение нового соединения со структурой сверхпроводника. Поставленная задача достигается получением плюмбида тантала Та 3 Р, характеризующегося тем,что его рентгенограмма, полученная на дифрактометре ДРОН-3 М под действием рентгеновских лучей с(СоК)0,179021 нм с графитовым монохроматором, представлена следующими расстояниями между плоскостями кристаллической решетки Индексы Межплоскостное расстояние , нм плоскостей,0,3862 Получение плюмбида тантала Та 3 Р осуществляют следующим образом. Ионно-плазменным распылением мишеней из свинца и тантала и последующим осаждением на перемещающуюся относительно потоков плазмы не обогреваемую подложку получают в виде покрытия твердый раствор свинца в -тантале, содержащий 22-28 ат.свинца. Твердый раствор отжигают при температуре 1150 С и давлении активных газов менее 110-3 Па в течение 1 часа, затем температуру отжига повышают не менее, чем до 1650 С при выдержке 10 мин, с последующим охлаждением в вакууме. После отжига получают в покрытии соединение Та 3 Р. Идентификация соединения выполнена путем снятия рентгенограмм на дифрактометре ДРОН-3 М под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором. Определены следующие межплоскостные расстояния Индексы Межплоскостное плоскостей,расстояние , нм 0,3862(420) при среднем параметре объемно-центрированной кубической кристаллической решетки а.0,5464 нм, структурном типе А 15, типе решетки 3. Таким образом, получено новое химическое соединение Та 3 Р, имеющее структуру А 15, и данные для идентификации структуры. ФОРМУЛА ИЗОБРЕТЕНИЯ Плюмбид тантала а 3, характеризующийся тем, что его рентгенограмма, полученная на дифрактометре ДРОН-3 М под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором,представлена следующими расстояниями между плоскостями кристаллической решетки Межплоскостное Индексы расстояние , нм плоскостей,0,3862 0,2719 0,2242 0,1935 0,1725 0,1586 0,1360 0,1292 0,1222
