Сверхпроводящее соединение бериллид ниобия Nb3Be с кубической структурой

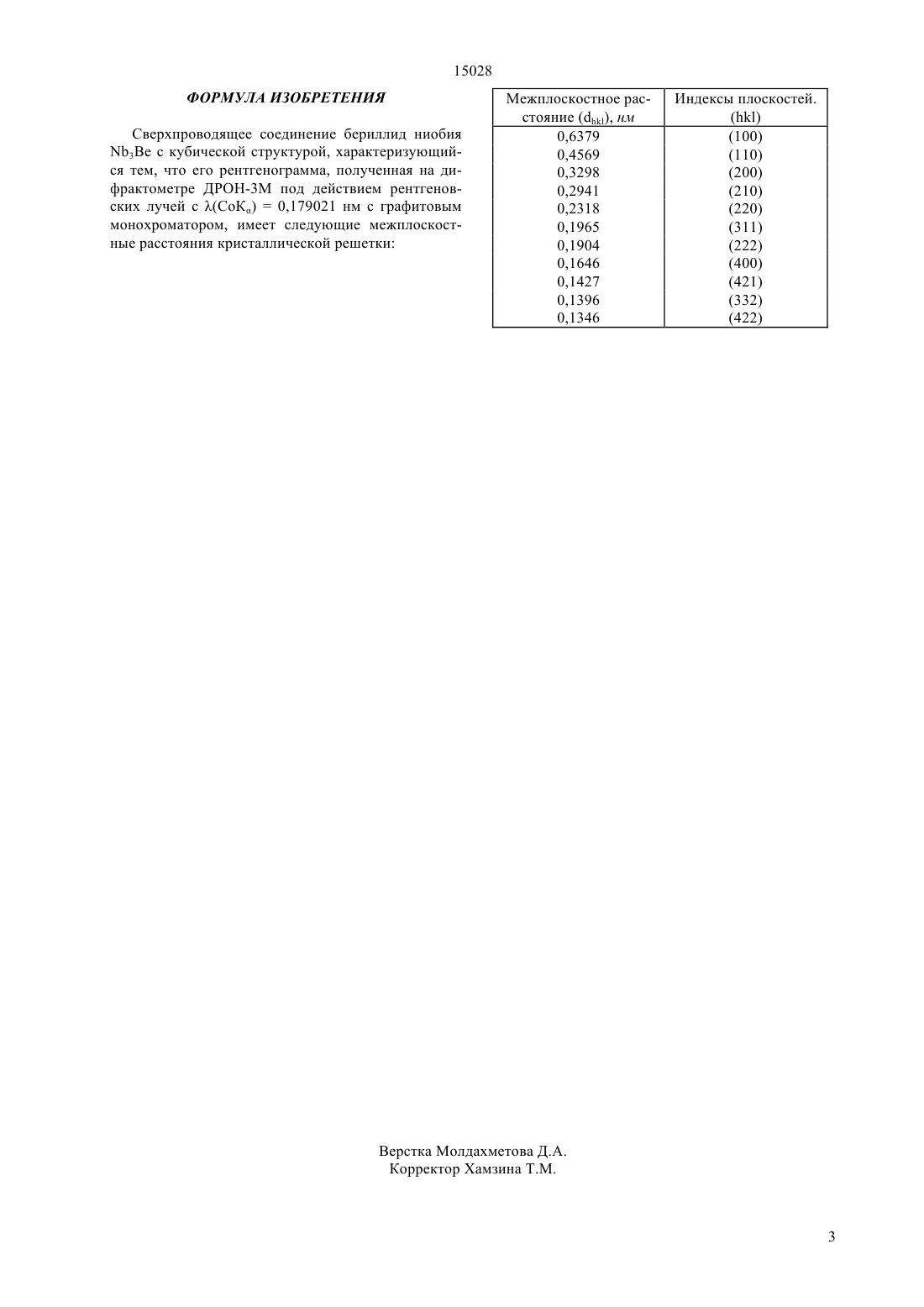

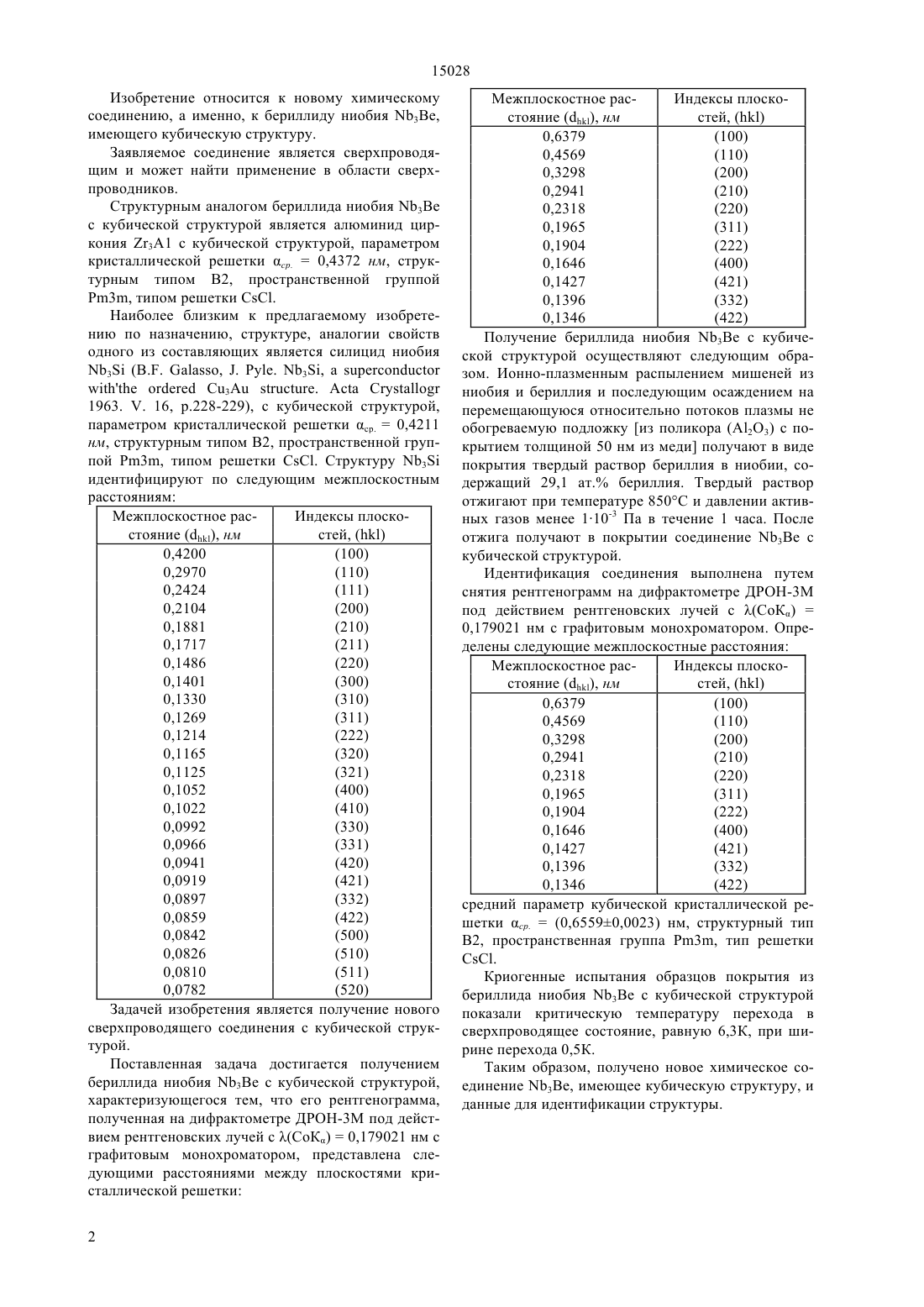

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ соединение является сверхпроводящим и может найти применение в области сверхпроводников. Бериллид ниобия 3 Ве с кубической структурой, характеризуется тем, что его рентгенограмма,полученная на дифрактометре ДРОН-3 М под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором, представлена следующими расстояниями между плоскостями кристаллической решетки Межплоскостное расИндексы плоскостояние , нм стей,0,6379(72) Тулеушев Адил Жианшахович Тулеушев Юрий Жианшахович Володин Валерий Николаевич(73) Дочернее государственное предприятие Институт ядерной физики Национального ядерного центра Республики Казахстан , Товарищество с ограниченной ответственностью СИМПЛА(54) СВЕРХПРОВОДЯЩЕЕ СОЕДИНЕНИЕ БЕРИЛЛИД НИОБИЯ 3 С КУБИЧЕСКОЙ СТРУКТУРОЙ 15028 Изобретение относится к новому химическому соединению, а именно, к бериллиду ниобия 3 Ве,имеющего кубическую структуру. Заявляемое соединение является сверхпроводящим и может найти применение в области сверхпроводников. Структурным аналогом бериллида ниобия 3 Ве с кубической структурой является алюминид циркония 3 А 1 с кубической структурой, параметром кристаллической решетки ср.0,4372 нм, структурным типом В 2, пространственной группой Р 3, типом решетки . Наиболее близким к предлагаемому изобретению по назначению, структуре, аналогии свойств одного из составляющих является силицид ниобия 3 ( , . . 3,3 .1963. . 16, .228-229), с кубической структурой,параметром кристаллической решетки ср.0,4211 нм, структурным типом В 2, пространственной группой Р 3, типом решетки . Структуру 3 идентифицируют по следующим межплоскостным расстояниям Межплоскостное расИндексы плоскостояние , нм стей,0,4200(520) Задачей изобретения является получение нового сверхпроводящего соединения с кубической структурой. Поставленная задача достигается получением бериллида ниобия 3 Ве с кубической структурой,характеризующегося тем, что его рентгенограмма,полученная на дифрактометре ДРОН-3 М под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором, представлена следующими расстояниями между плоскостями кристаллической решетки 2 Межплоскостное расИндексы плоскостояние , нм стей,0,6379(422) Получение бериллида ниобия 3 Ве с кубической структурой осуществляют следующим образом. Ионно-плазменным распылением мишеней из ниобия и бериллия и последующим осаждением на перемещающуюся относительно потоков плазмы не обогреваемую подложку из поликора (А 2 О 3) с покрытием толщиной 50 нм из меди получают в виде покрытия твердый раствор бериллия в ниобии, содержащий 29,1 ат. бериллия. Твердый раствор отжигают при температуре 850 С и давлении активных газов менее 110-3 Па в течение 1 часа. После отжига получают в покрытии соединение 3 Ве с кубической структурой. Идентификация соединения выполнена путем снятия рентгенограмм на дифрактометре ДРОН-3 М под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором. Определены следующие межплоскостные расстояния Межплоскостное расИндексы плоскостояние , нм стей,0,6379(422) средний параметр кубической кристаллической решетки ср.(0,65590,0023) нм, структурный тип В 2, пространственная группа Р 3, тип решетки. Криогенные испытания образцов покрытия из бериллида ниобия 3 Ве с кубической структурой показали критическую температуру перехода в сверхпроводящее состояние, равную 6,3 К, при ширине перехода 0,5 К. Таким образом, получено новое химическое соединение 3 Ве, имеющее кубическую структуру, и данные для идентификации структуры. 15028 ФОРМУЛА ИЗОБРЕТЕНИЯ Сверхпроводящее соединение бериллид ниобия 3 Ве с кубической структурой, характеризующийся тем, что его рентгенограмма, полученная на дифрактометре ДРОН-3 М под действием рентгеновских лучей с (СоК)0,179021 нм с графитовым монохроматором, имеет следующие межплоскостные расстояния кристаллической решетки
