Транспортировочное устройство электролизной ванны и способ транспортировки электролизной ванны(варианты)

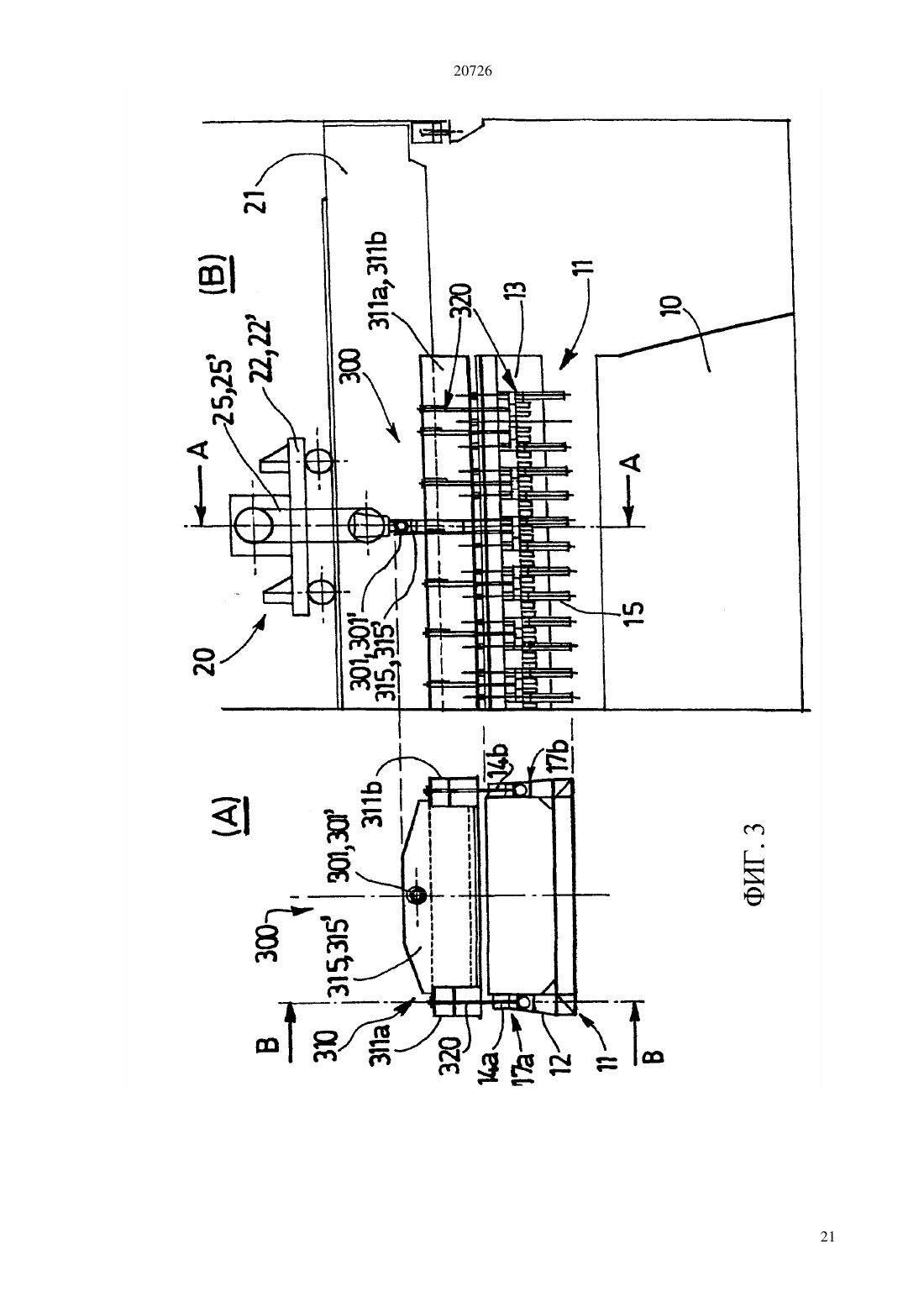

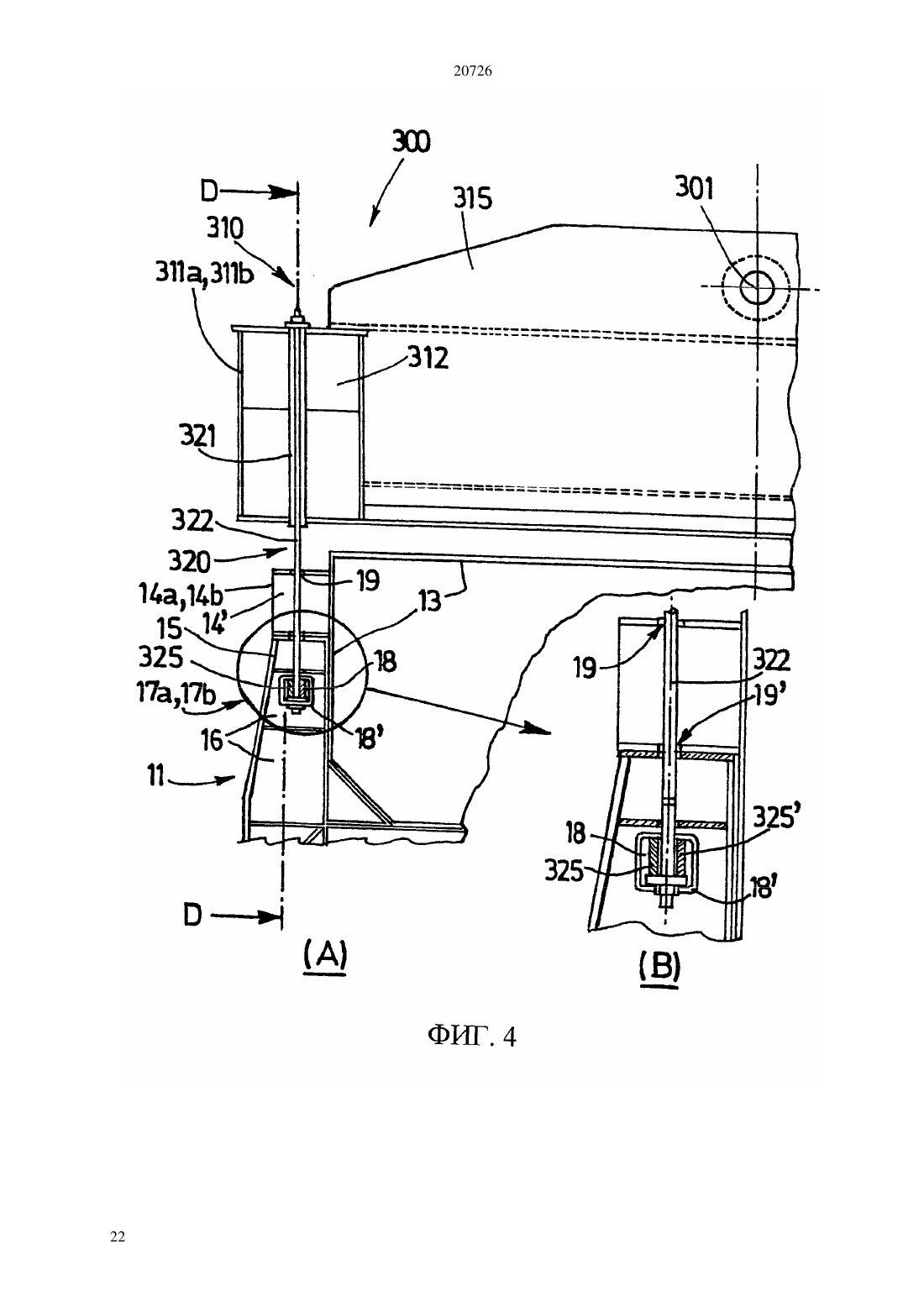

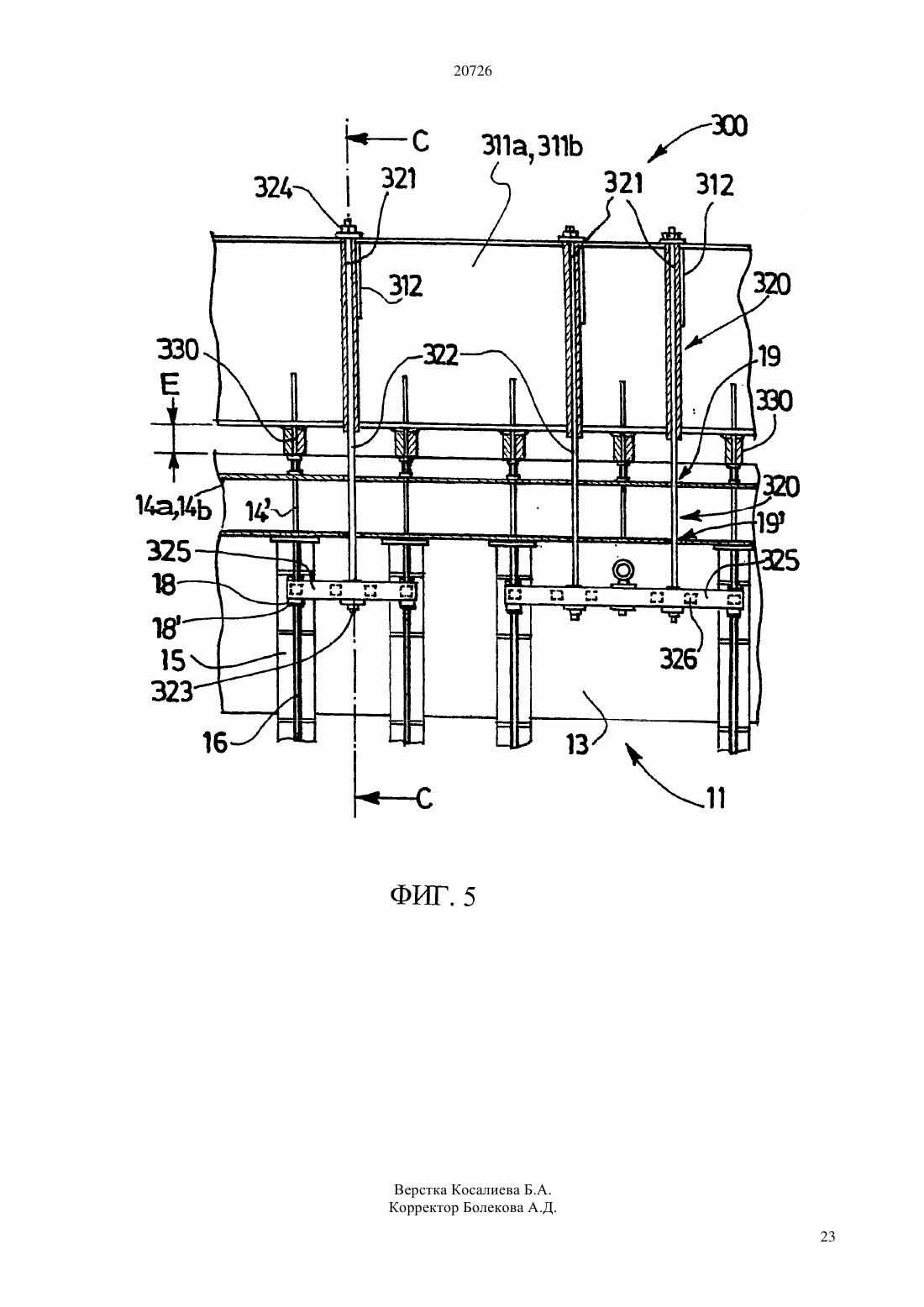

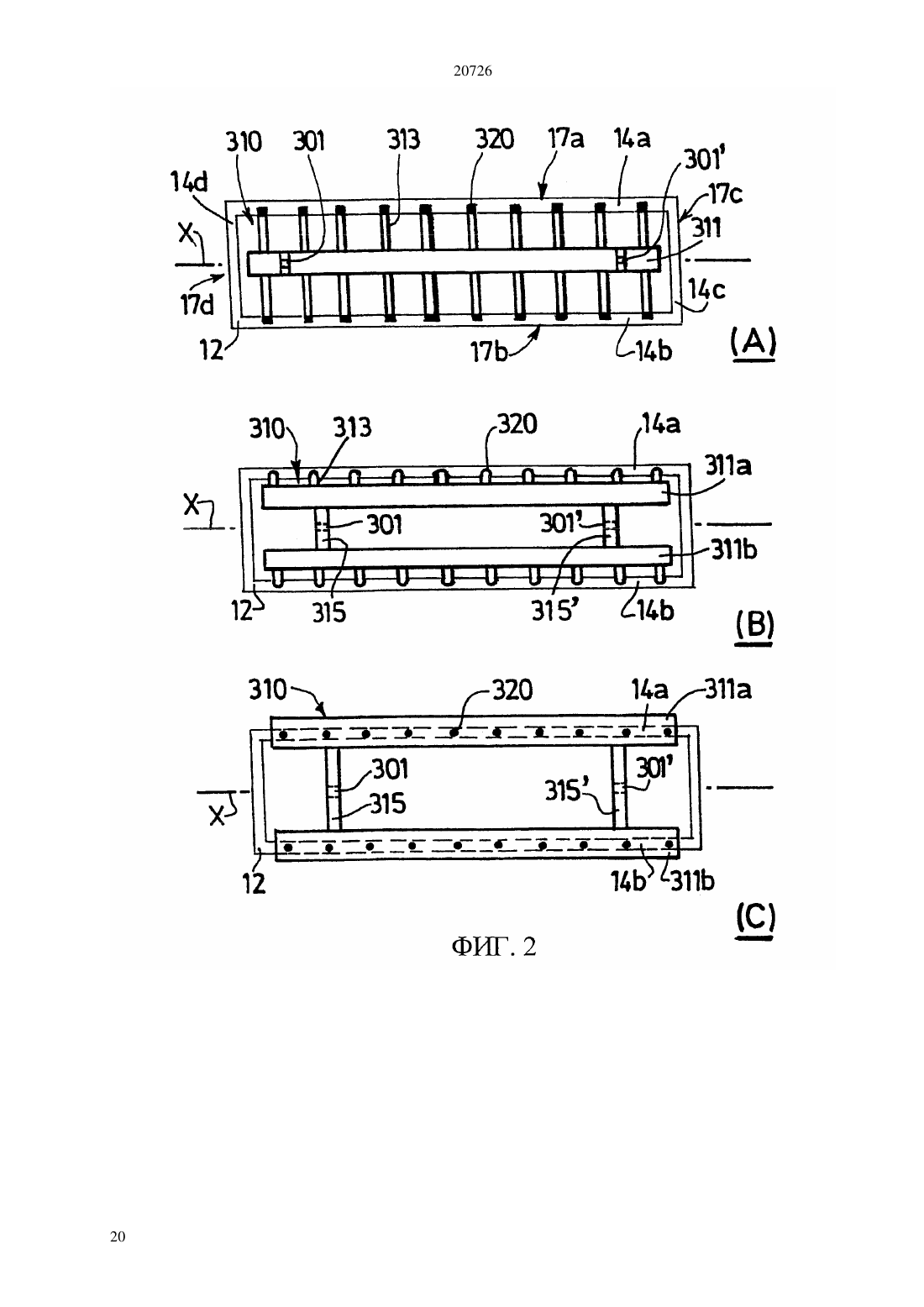

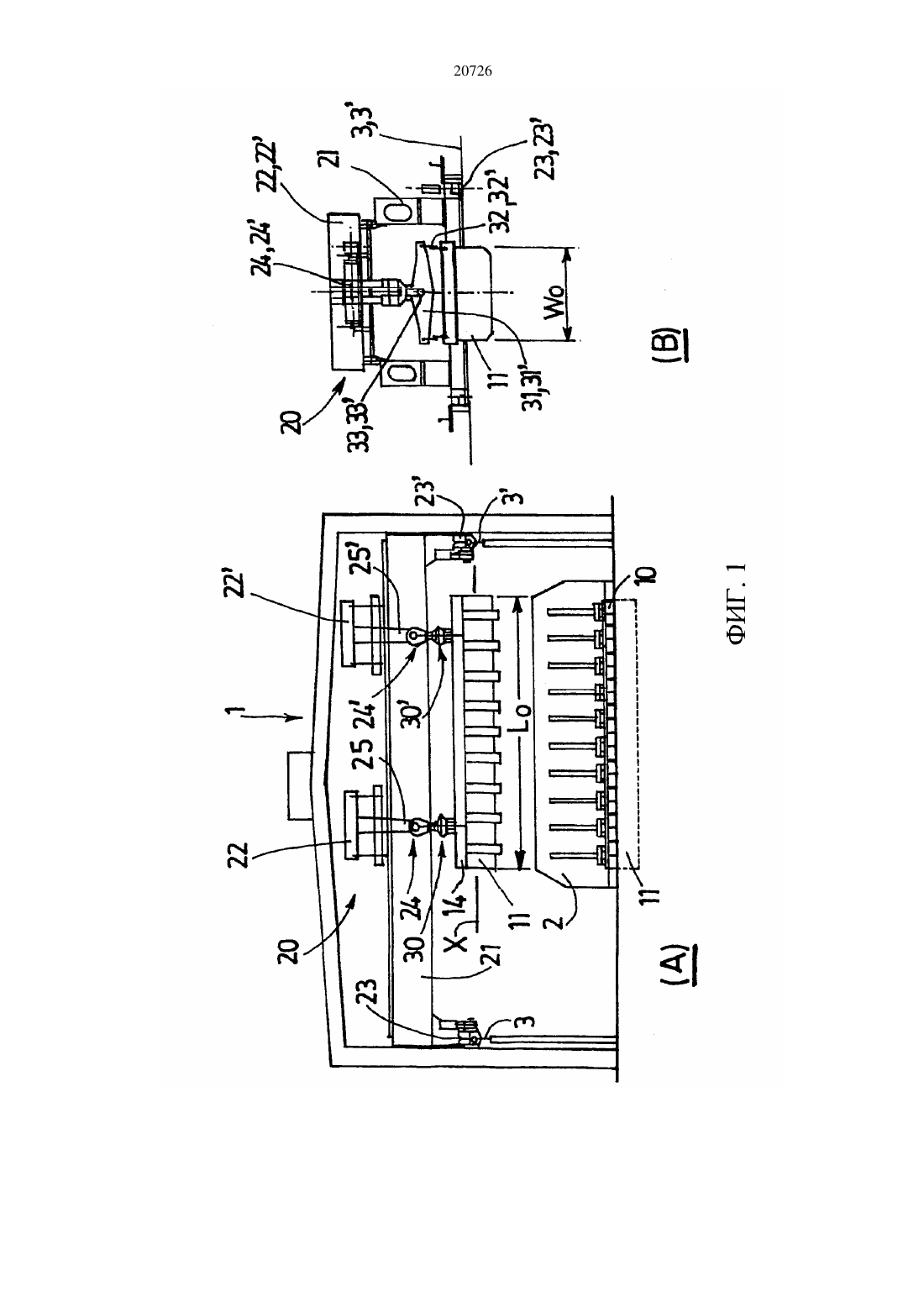

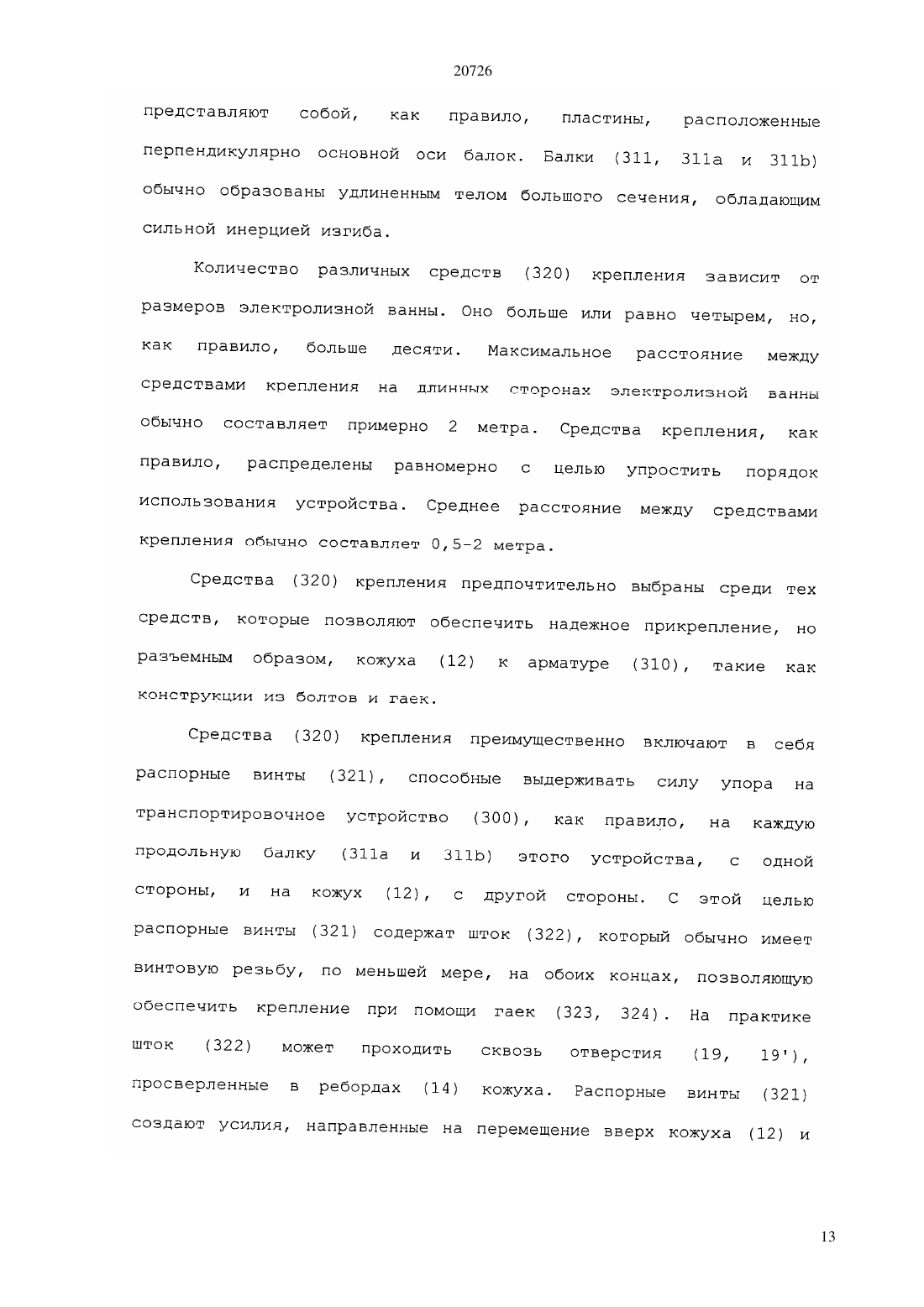

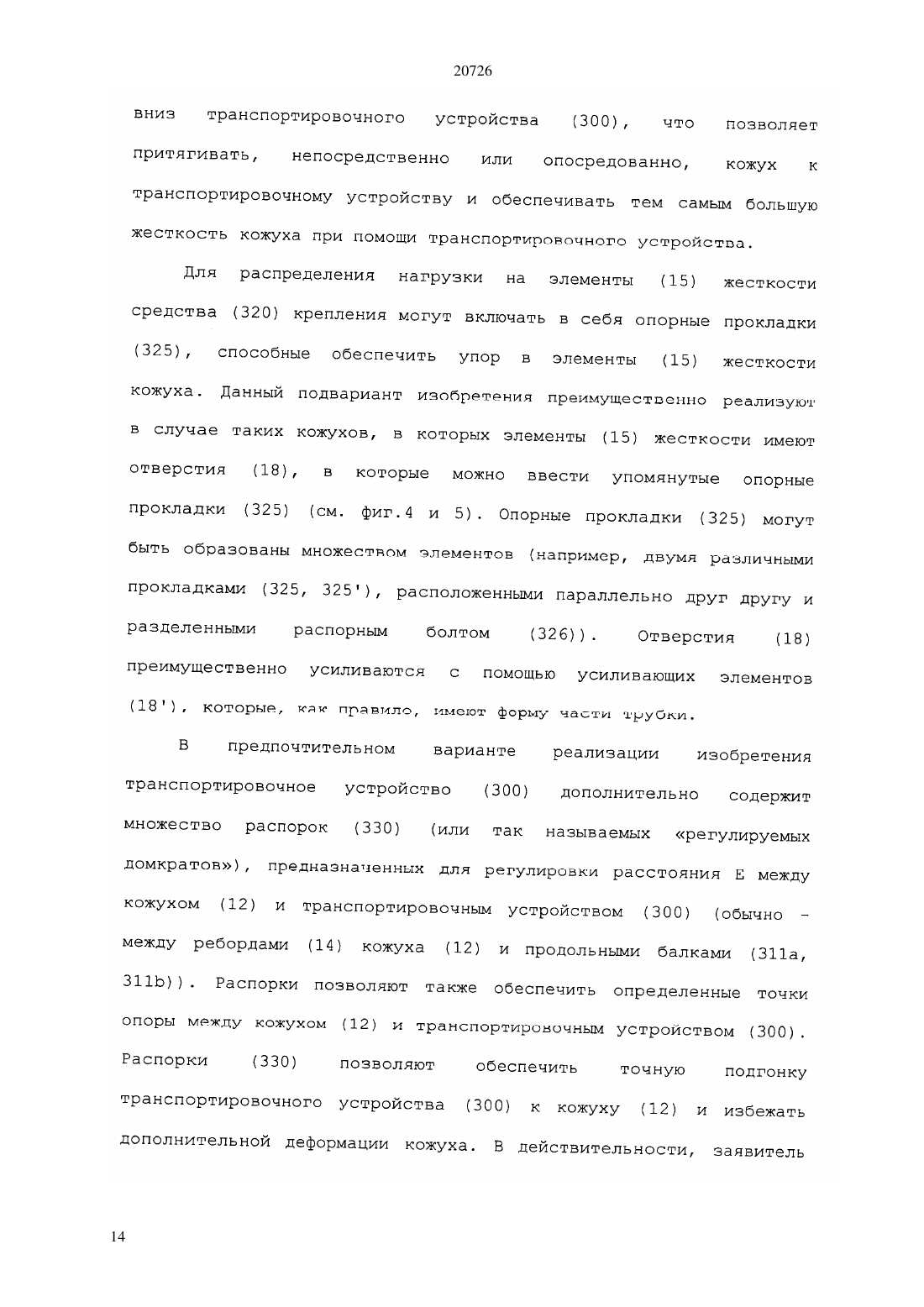

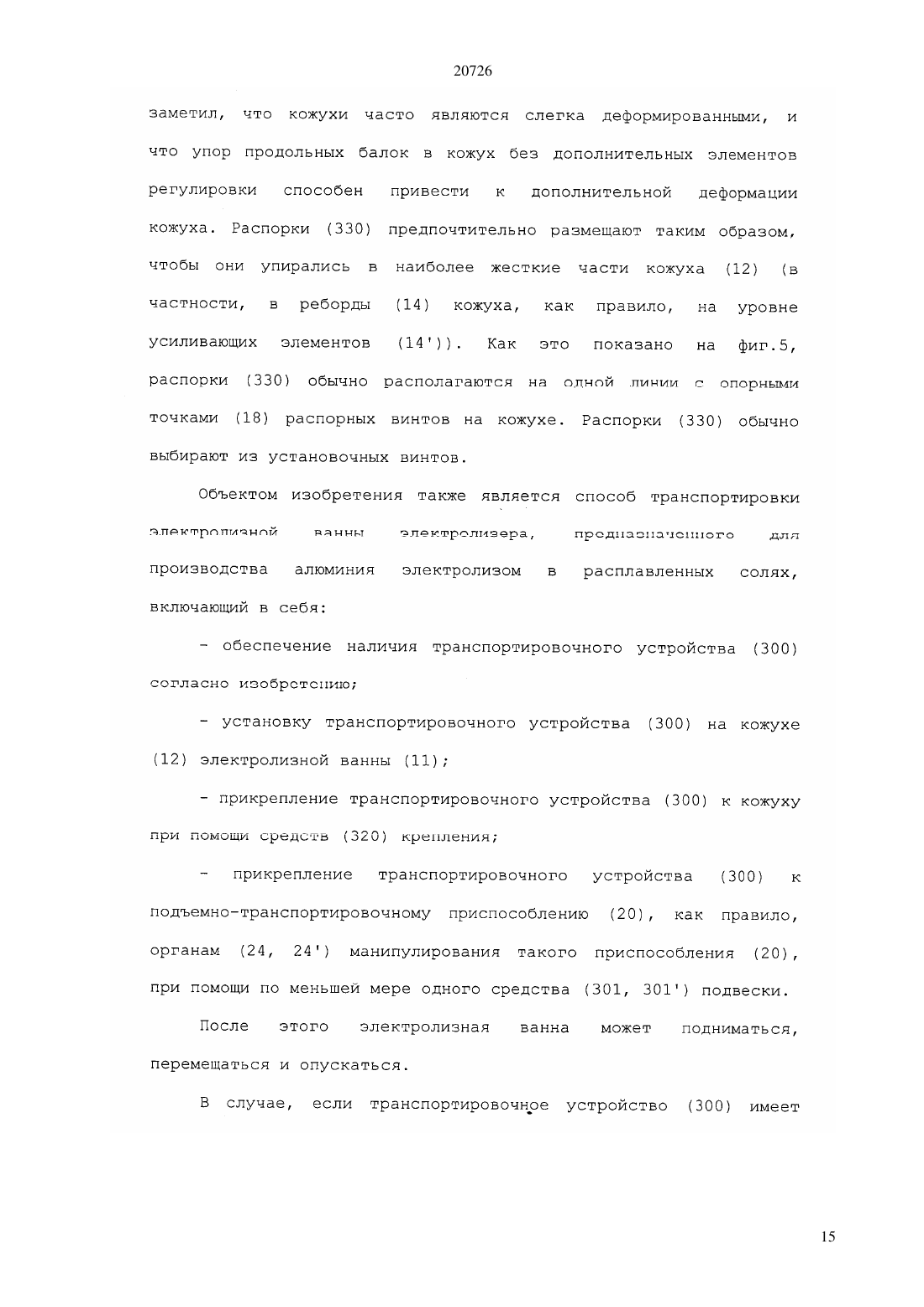

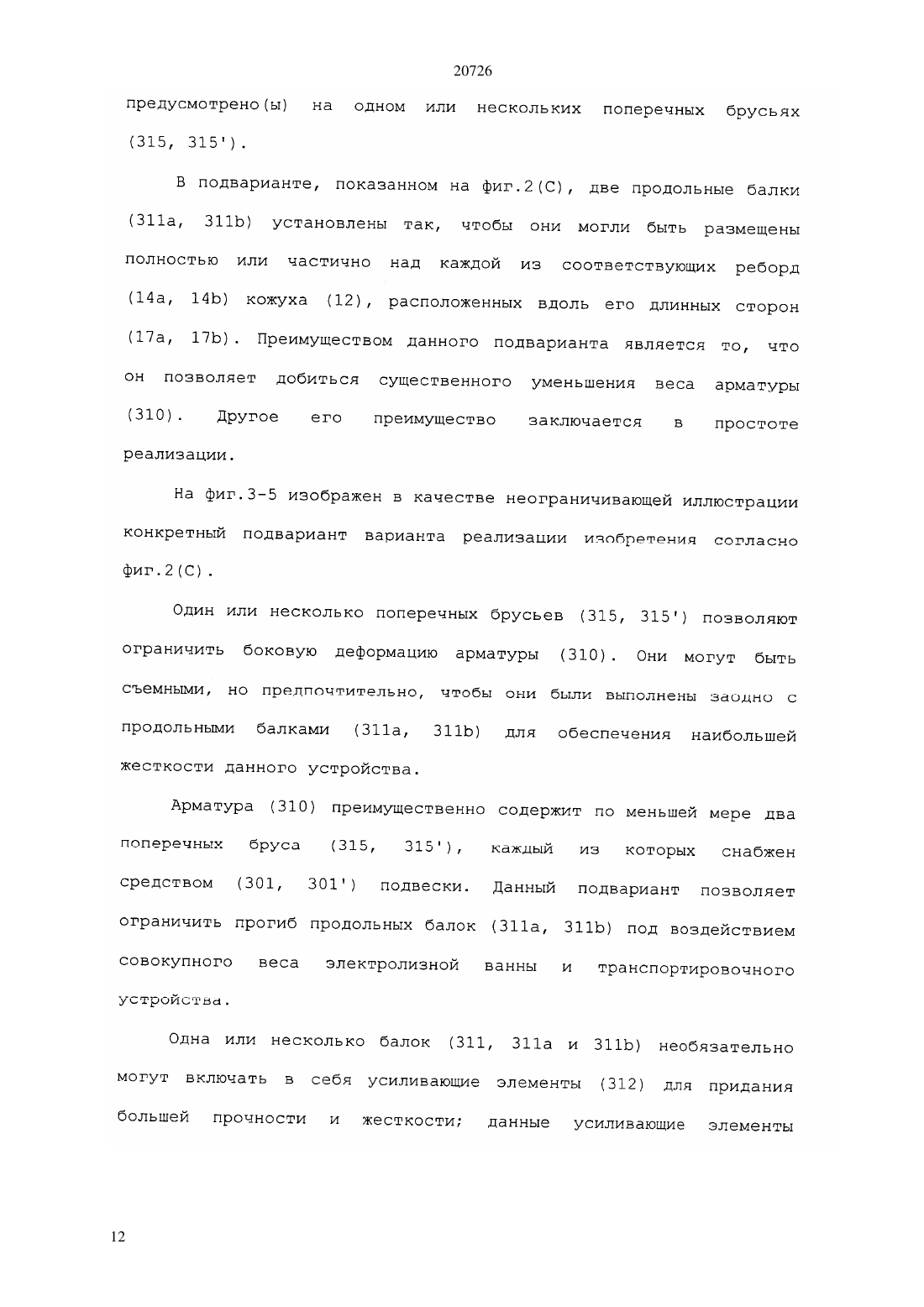

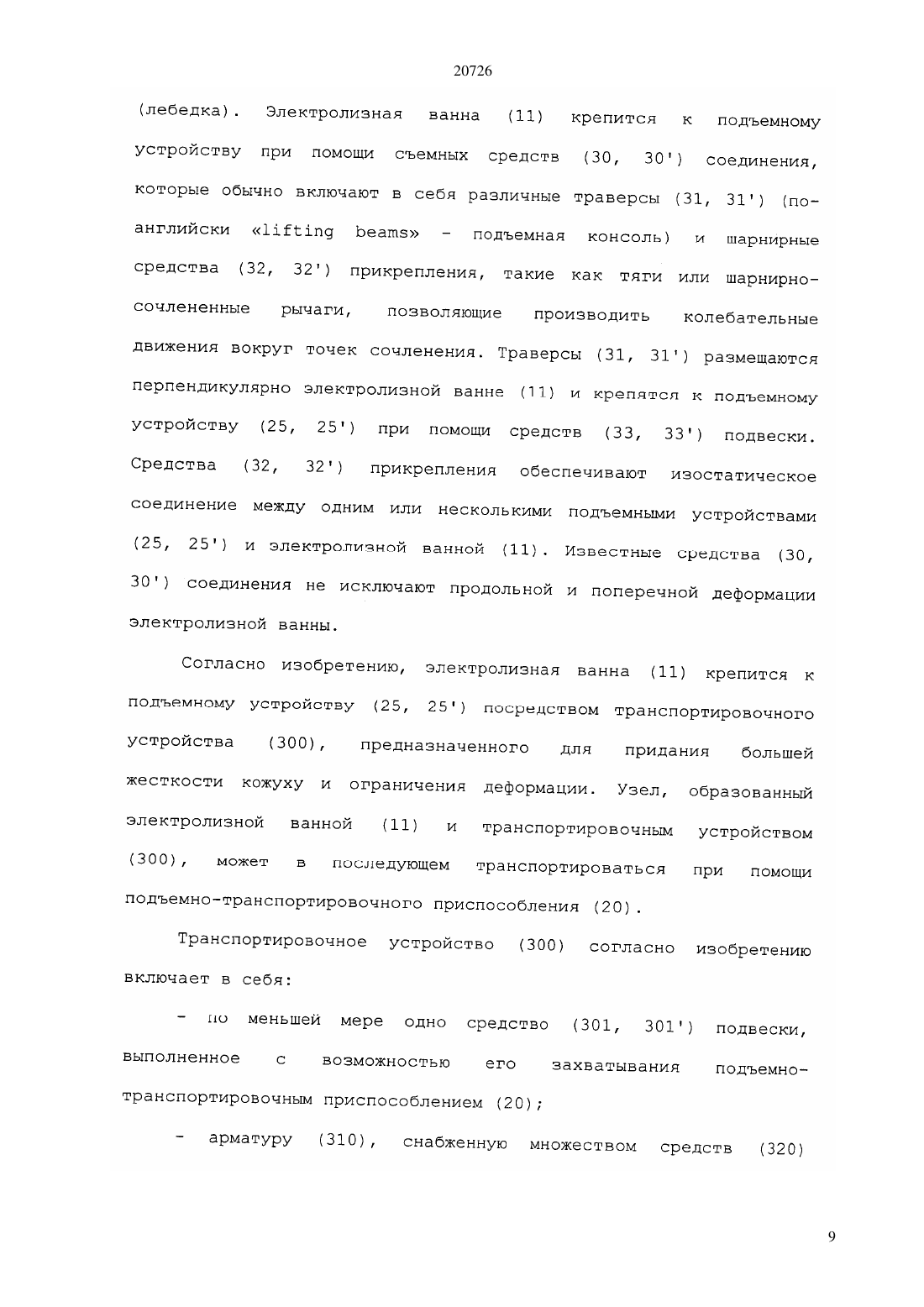

(51) 66 1/66 (2009.01) 25 3/10 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к транспортировочному устройству (300) электролизной ванны (11) электролизера, предназначенного для производства алюминия электролизом в расплавленных солях. Электролизная ванна является прямоугольной и включает в себя металлический кожух (12),снабженный ребордой (14 а, 14), по меньшей мере,вдоль его длинных сторон(17 а,17). Транспортировочное устройство (300) согласно изобретению содержит по меньшей мере одно средство (301, 301) подвески, выполненное с возможностью его захватывания подъемнотранспортировочным приспособлением (20), и арматуру (310), снабженную множеством средств(320) крепления, распределенных таким образом,чтобы обеспечить жесткое крепление арматуры(310) к кожуху (12) во множестве определенных мест. Транспортировочное устройство(300) согласно изобретению позволяет удерживать деформацию кожуха (12) электролизной ванны (11) в рамках определенных допусков, когда она находится в подвешенном состоянии при помощи подъемно-транспортировочного приспособления(74) Русакова Нина Васильевна Жукова Галина Алексеевна(54) ТРАНСПОРТИРОВОЧНОЕ УСТРОЙСТВО ЭЛЕКТРОЛИЗНОЙ ВАННЫ И СПОСОБ ТРАНСПОРТИРОВКИ ЭЛЕКТРОЛИЗНОЙ ВАННЫ (ВАРИАНТЫ)(300) электролизной ванны (11) электролизера (2),предназначенного для производства алюминия электролизом в расплавленных солях, причем упомянутая ванна является прямоугольной, имеет основную осьи включает в себя металлический кожух (12), снабженный ребордой (14), по меньшей мере, вдоль длинных сторон (17 а, 17) электролизной ванны (11) содержащее, по меньшей мере, одно средство (301, 301) подвески,выполненное с возможностью его захватывания подъемно-транспортировочным приспособлением(20), отличающееся тем, что оно содержит арматуру (310), снабженную множеством средств(320) жесткого крепления, распределенных таким образом, чтобы обеспечить жесткое крепление арматуры (310) к кожуху (12) во множестве определенных мест. 2. Транспортировочное устройство (300) по п.1,отличающееся тем, что оно содержит, 1 по меньшей мере, два средства (301, 301) подвески. 3. Транспортировочное устройство (300) по любому из пп.1 или 2, отличающееся тем, что арматура (310) содержит по меньшей мере одну продольную балку (311, 311 а, 311) и множество средств (320) жесткого крепления, распределенных по длине каждой балки (311, 311 а, 311) таким образом, чтобы обеспечить жесткое крепление арматуры (310), по меньшей мере, к длинным боковым сторонам (17 а, 17) кожуха (12). 4. Транспортировочное устройство (300) по п. 3,отличающееся тем, что средства (320) крепления размещены по краям захватов (313), прикрепленных к одной или каждой балке (311, 311 а, 311). 5. Транспортировочное устройство (300) по любому из пп.3 или 4, отличающееся тем, что арматура (310) содержит продольную балку (311),предназначенную располагаться параллельно основной осиэлектролизной ванны (11) и сверху от нее. 6. Транспортировочное устройство (300) по п.5,отличающееся тем, что средство (а) (301, 301) подвески предусмотрено (ы) на упомянутой балке(311). 7. Транспортировочное устройство (300) по любому из пп.3 или 4, отличающееся тем, что арматура (310) содержит две продольные балки(311 а, 311), параллельные друг другу, соединенные друг с другом, по меньшей мере,одним поперечным брусом (315, 315) и предназначенные располагаться параллельно основной осиэлектролизной ванны (11) и крепиться к соответствующей длинной стороне (17 а, 17) кожуха (12). 8. Транспортировочное устройство (300) по п.7,отличающееся тем, что средство (а) (301, 301) подвески предусмотрено (ы) на поперечном (ых) брусе (ьях) (315, 315). 9. Транспортировочное устройство (300) по любому из пп.7 или 8, отличающееся тем, что арматура (310) преимущественно содержит, по меньшей мере, два поперечных бруса (315, 315),каждый из которых снабжен средством (301, 301) подвески. 10. Транспортировочное устройство (300) по любому из пп.7 или 9, отличающееся тем, что поперечный брус (315,315) выполнен заодно с продольными балками (311 а, 311). 11. Транспортировочное устройство (300) по любому из пп.7 или 10, отличающееся тем, что продольные балки (311, 311) установлены так,чтобы они могли быть размещены полностью или частично над каждой из соответствующих реборд(14 а, 14) кожуха (12), расположенных вдоль его длинных сторон (17 а, 17). 12. Транспортировочное устройство (300) по любому из пп.1-11, отличающееся тем, что средства (320) крепления включают в себя распорные винты (321), способные выдерживать силу упора на транспортировочное устройство(300), с одной стороны, и на кожух (12), с другой стороны. 13. Транспортировочное устройство (300) по любому из пп.1-12, отличающееся тем, что оно дополнительно содержит множество распорок (330),предназначенных для регулировки расстояния Е между кожухом (12) и транспортировочным устройством (300). 14. Транспортировочное устройство (300) по п.13, отличающееся тем, что распорки (300) выбраны среди установочных винтов. 15. Способ транспортировки электролизной ванны (11) электролизера, предназначенного для производства алюминия в расплавленных солях,включающий в себя- обеспечение наличия транспортировочного устройства (300) по любому из пп.1-14- прикрепление транспортировочного устройства (300) к кожуху при помощи средств(300) к подъемно-транспортировочному приспособлению (20) при помощи, по меньшей мере, одного средства (301, 301) подвески. 16. Способ транспортировки по п.15,отличающийся тем, что дополнительно включает установку множества распорок (330) между арматурой (310) и кожухом (12). 17. Способ транспортировки электролизной ванны (11) электролизера, предназначенного для производства алюминия электролизом в расплавленных солях, включающий в себя- обеспечение наличия транспортировочного устройства (300) по любому из пп.13 или 14- регулировку расстояния Е между кожухом (12) и транспортировочным устройством (300) при помощи упомянутых распорок (330)- прикрепление транспортировочного устройства (300) к кожуху при помощи средств- прикрепление транспортировочного устройства (300) к подъемно-транспортировочному приспособлению (20) при помощи, по меньшей
