Вибростол

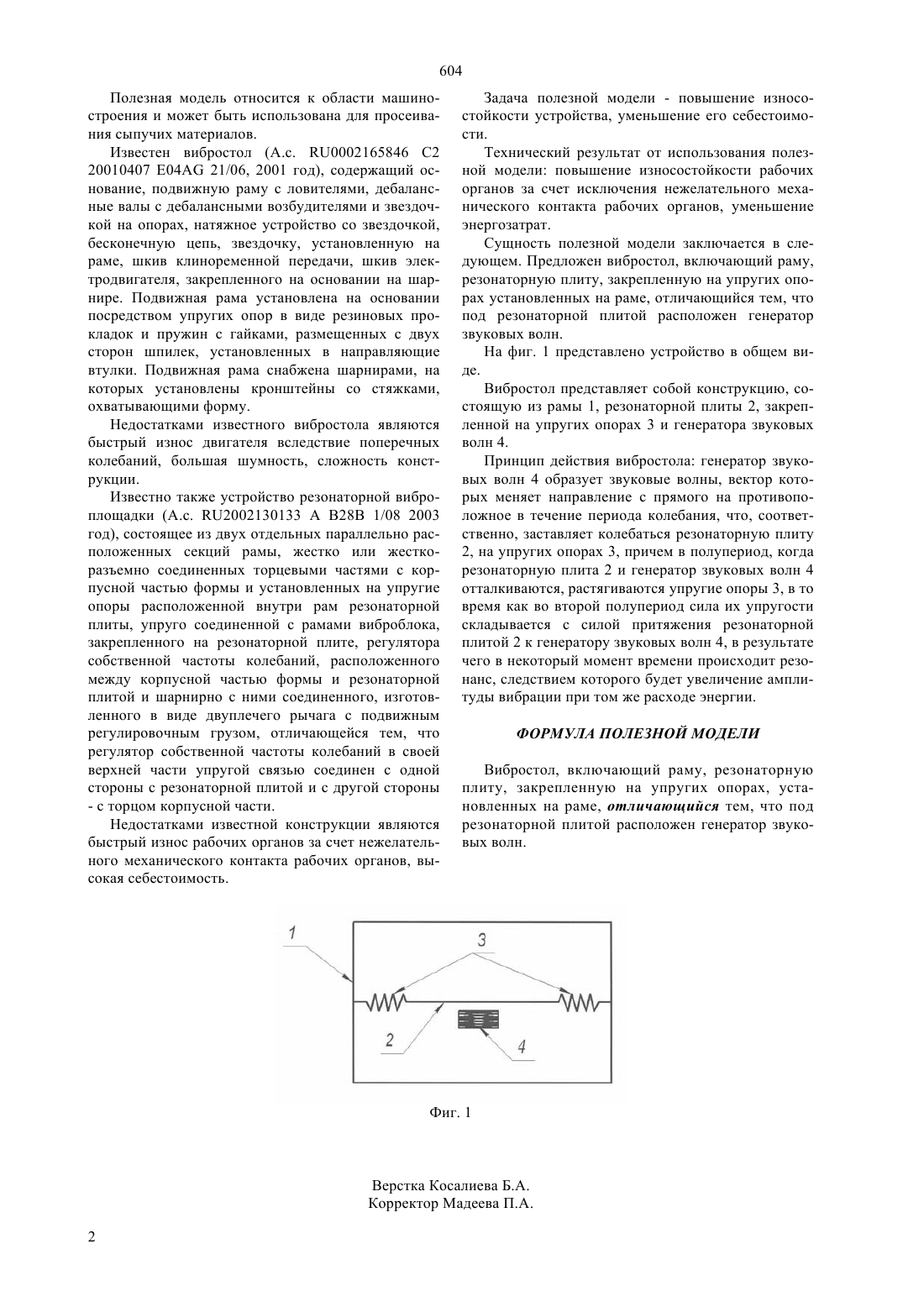

(51) 07 1/28 (2009.01) 28 1/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ повышение надежности устройства, уменьшение его себестоимости. Технический результат от использования полезной модели повышение износостойкости рабочих органов путем исключения нежелательного механического контакта рабочих органов,уменьшение энергозатрат. Сущность полезной модели заключается в следующем. Предложен вибростол, включающий раму, резонаторную плиту, закрепленную на упругих опорах, установленных на раме, отличающийся тем, что под резонаторной плитой расположен генератор звуковых волн.(72) Гольцев Анатолий Григорьевич Курмангалиев Тимур Болатович(57) Полезная модель относится к области машиностроения и может быть использована для просеивания сыпучих материалов. Задача полезной модели 604 Полезная модель относится к области машиностроения и может быть использована для просеивания сыпучих материалов. Известен вибростол (А.с. 0002165846 С 2 20010407 04 21/06, 2001 год), содержащий основание, подвижную раму с ловителями, дебалансные валы с дебалансными возбудителями и звездочкой на опорах, натяжное устройство со звездочкой,бесконечную цепь, звездочку, установленную на раме, шкив клиноременной передачи, шкив электродвигателя, закрепленного на основании на шарнире. Подвижная рама установлена на основании посредством упругих опор в виде резиновых прокладок и пружин с гайками, размещенных с двух сторон шпилек, установленных в направляющие втулки. Подвижная рама снабжена шарнирами, на которых установлены кронштейны со стяжками,охватывающими форму. Недостатками известного вибростола являются быстрый износ двигателя вследствие поперечных колебаний, большая шумность, сложность конструкции. Известно также устройство резонаторной виброплощадки (А.с. 2002130133 А В 28 В 1/08 2003 год), состоящее из двух отдельных параллельно расположенных секций рамы, жестко или жесткоразъемно соединенных торцевыми частями с корпусной частью формы и установленных на упругие опоры расположенной внутри рам резонаторной плиты, упруго соединенной с рамами виброблока,закрепленного на резонаторной плите, регулятора собственной частоты колебаний, расположенного между корпусной частью формы и резонаторной плитой и шарнирно с ними соединенного, изготовленного в виде двуплечего рычага с подвижным регулировочным грузом, отличающейся тем, что регулятор собственной частоты колебаний в своей верхней части упругой связью соединен с одной стороны с резонаторной плитой и с другой стороны- с торцом корпусной части. Недостатками известной конструкции являются быстрый износ рабочих органов за счет нежелательного механического контакта рабочих органов, высокая себестоимость. Задача полезной модели - повышение износостойкости устройства, уменьшение его себестоимости. Технический результат от использования полезной модели повышение износостойкости рабочих органов за счет исключения нежелательного механического контакта рабочих органов, уменьшение энергозатрат. Сущность полезной модели заключается в следующем. Предложен вибростол, включающий раму,резонаторную плиту, закрепленную на упругих опорах установленных на раме, отличающийся тем, что под резонаторной плитой расположен генератор звуковых волн. На фиг. 1 представлено устройство в общем виде. Вибростол представляет собой конструкцию, состоящую из рамы 1, резонаторной плиты 2, закрепленной на упругих опорах 3 и генератора звуковых волн 4. Принцип действия вибростола генератор звуковых волн 4 образует звуковые волны, вектор которых меняет направление с прямого на противоположное в течение периода колебания, что, соответственно, заставляет колебаться резонаторную плиту 2, на упругих опорах 3, причем в полупериод, когда резонаторную плита 2 и генератор звуковых волн 4 отталкиваются, растягиваются упругие опоры 3, в то время как во второй полупериод сила их упругости складывается с силой притяжения резонаторной плитой 2 к генератору звуковых волн 4, в результате чего в некоторый момент времени происходит резонанс, следствием которого будет увеличение амплитуды вибрации при том же расходе энергии. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Вибростол, включающий раму, резонаторную плиту, закрепленную на упругих опорах, установленных на раме, отличающийся тем, что под резонаторной плитой расположен генератор звуковых волн.
