Вибростол

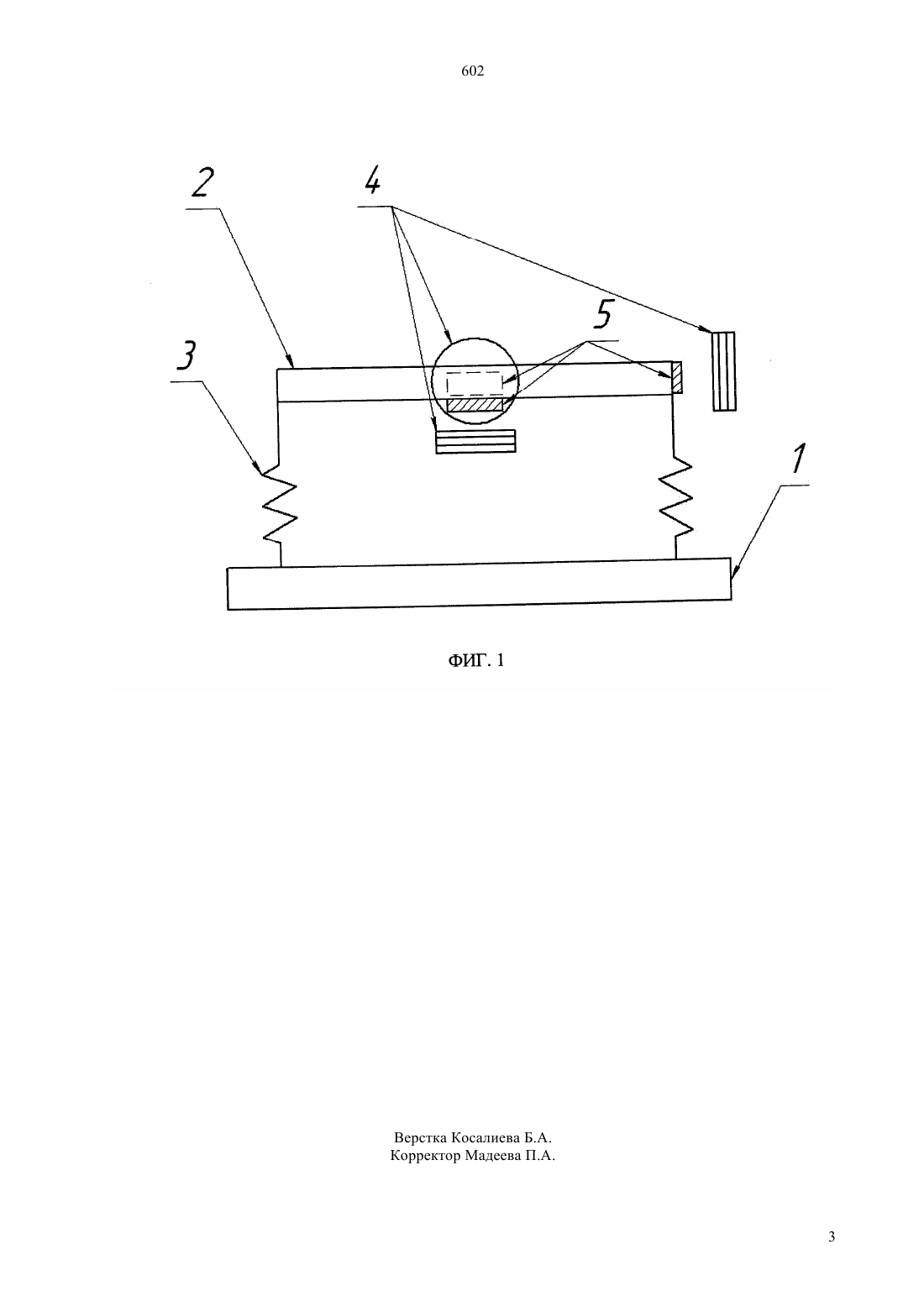

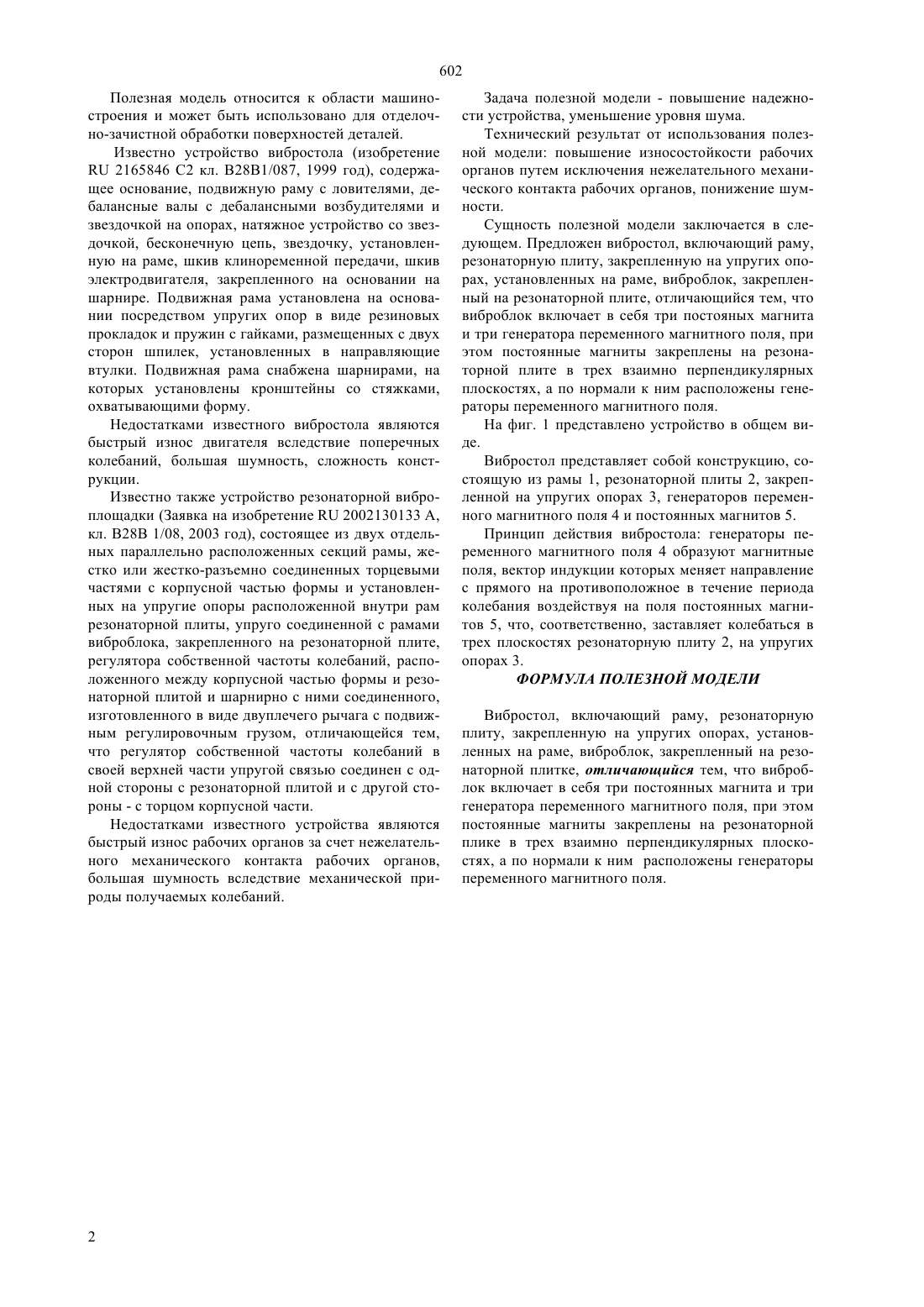

(51) 07 1/28 (2010.01) 03 4/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ путем исключения нежелательного механического контакта рабочих органов, уменьшение энергозатрат, понижение уровня шума. Предложен вибростол, включающий раму, резонаторную плиту, закрепленную на упругих опорах, установленных на раме, виброблок, закрепленный на резонаторной плите, отличающийся тем, что виброблок включает в себя три постоянных магнита и три генератора переменного магнитного поля, при этом постоянные магниты закреплены на резонаторной плите в трех взаимно перпендикулярных плоскостях, а по нормали к ним расположены генераторы переменного магнитного поля.(72) Гольцев Анатолий Григорьевич Курмангалиев Тимур Болатович(56) Заявка на изобретение РФ 2002130133 А, кл. 28 1/08, 2003(57) Полезная модель относится к области машиностроения и может быть использовано для отделочно-зачистной обработки поверхностей деталей. Задача полезной модели - повышение надежности устройства, уменьшение его себестоимости. Технический результат от использования полезной модели повышение износостойкости рабочих органов 602 Полезная модель относится к области машиностроения и может быть использовано для отделочно-зачистной обработки поверхностей деталей. Известно устройство вибростола (изобретение 2165846 2 кл. В 28 В 1/087, 1999 год), содержащее основание, подвижную раму с ловителями, дебалансные валы с дебалансными возбудителями и звездочкой на опорах, натяжное устройство со звездочкой, бесконечную цепь, звездочку, установленную на раме, шкив клиноременной передачи, шкив электродвигателя, закрепленного на основании на шарнире. Подвижная рама установлена на основании посредством упругих опор в виде резиновых прокладок и пружин с гайками, размещенных с двух сторон шпилек, установленных в направляющие втулки. Подвижная рама снабжена шарнирами, на которых установлены кронштейны со стяжками,охватывающими форму. Недостатками известного вибростола являются быстрый износ двигателя вследствие поперечных колебаний, большая шумность, сложность конструкции. Известно также устройство резонаторной виброплощадки (Заявка на изобретение 2002130133 ,кл. В 28 В 1/08, 2003 год), состоящее из двух отдельных параллельно расположенных секций рамы, жестко или жестко-разъемно соединенных торцевыми частями с корпусной частью формы и установленных на упругие опоры расположенной внутри рам резонаторной плиты, упруго соединенной с рамами виброблока, закрепленного на резонаторной плите,регулятора собственной частоты колебаний, расположенного между корпусной частью формы и резонаторной плитой и шарнирно с ними соединенного,изготовленного в виде двуплечего рычага с подвижным регулировочным грузом, отличающейся тем,что регулятор собственной частоты колебаний в своей верхней части упругой связью соединен с одной стороны с резонаторной плитой и с другой стороны - с торцом корпусной части. Недостатками известного устройства являются быстрый износ рабочих органов за счет нежелательного механического контакта рабочих органов,большая шумность вследствие механической природы получаемых колебаний. Задача полезной модели - повышение надежности устройства, уменьшение уровня шума. Технический результат от использования полезной модели повышение износостойкости рабочих органов путем исключения нежелательного механического контакта рабочих органов, понижение шумности. Сущность полезной модели заключается в следующем. Предложен вибростол, включающий раму,резонаторную плиту, закрепленную на упругих опорах, установленных на раме, виброблок, закрепленный на резонаторной плите, отличающийся тем, что виброблок включает в себя три постояных магнита и три генератора переменного магнитного поля, при этом постоянные магниты закреплены на резонаторной плите в трех взаимно перпендикулярных плоскостях, а по нормали к ним расположены генераторы переменного магнитного поля. На фиг. 1 представлено устройство в общем виде. Вибростол представляет собой конструкцию, состоящую из рамы 1, резонаторной плиты 2, закрепленной на упругих опорах 3, генераторов переменного магнитного поля 4 и постоянных магнитов 5. Принцип действия вибростола генераторы переменного магнитного поля 4 образуют магнитные поля, вектор индукции которых меняет направление с прямого на противоположное в течение периода колебания воздействуя на поля постоянных магнитов 5, что, соответственно, заставляет колебаться в трех плоскостях резонаторную плиту 2, на упругих опорах 3. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Вибростол, включающий раму, резонаторную плиту, закрепленную на упругих опорах, установленных на раме, виброблок, закрепленный на резонаторной плитке, отличающийся тем, что виброблок включает в себя три постоянных магнита и три генератора переменного магнитного поля, при этом постоянные магниты закреплены на резонаторной плике в трех взаимно перпендикулярных плоскостях, а по нормали к ним расположены генераторы переменного магнитного поля.
