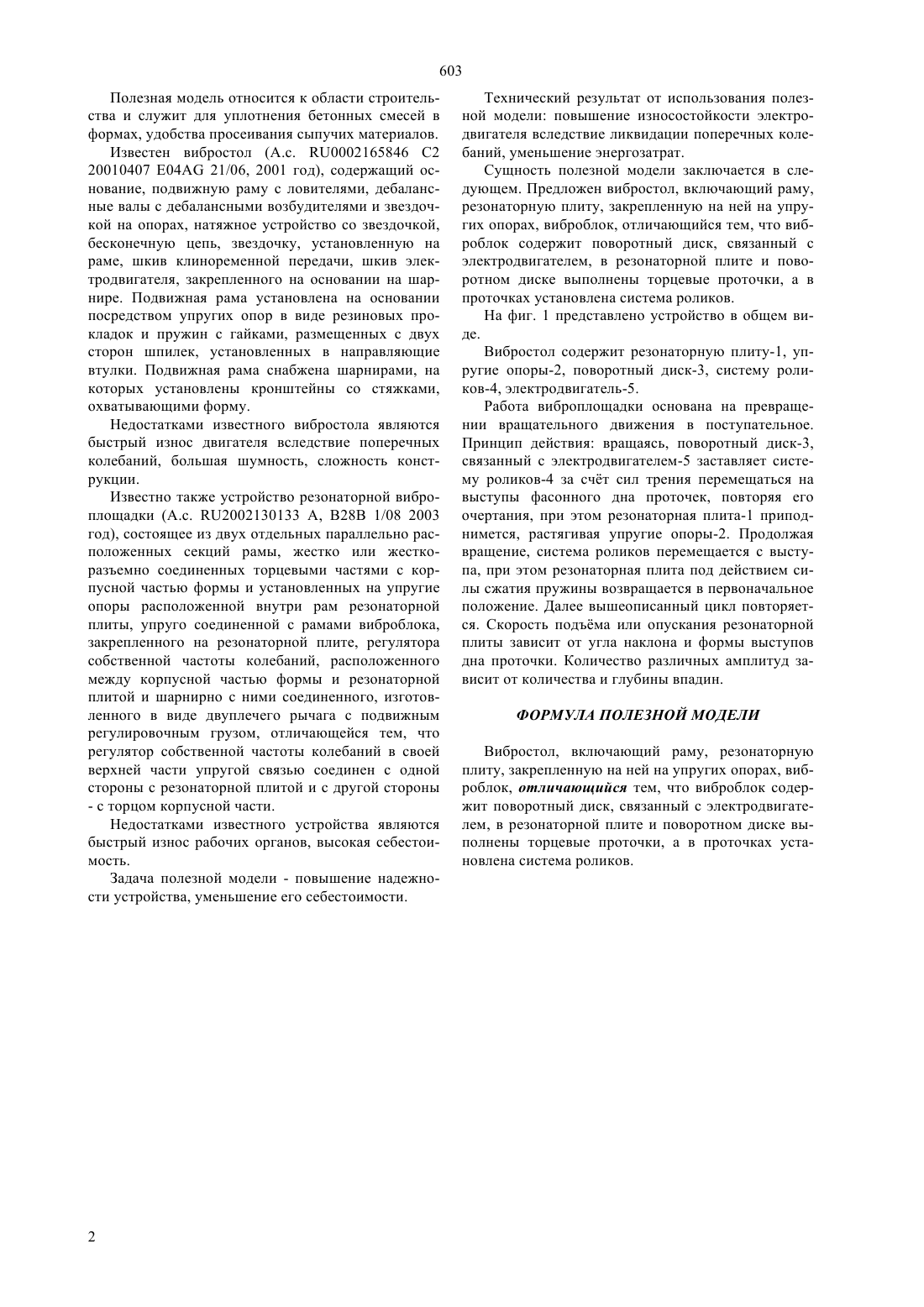

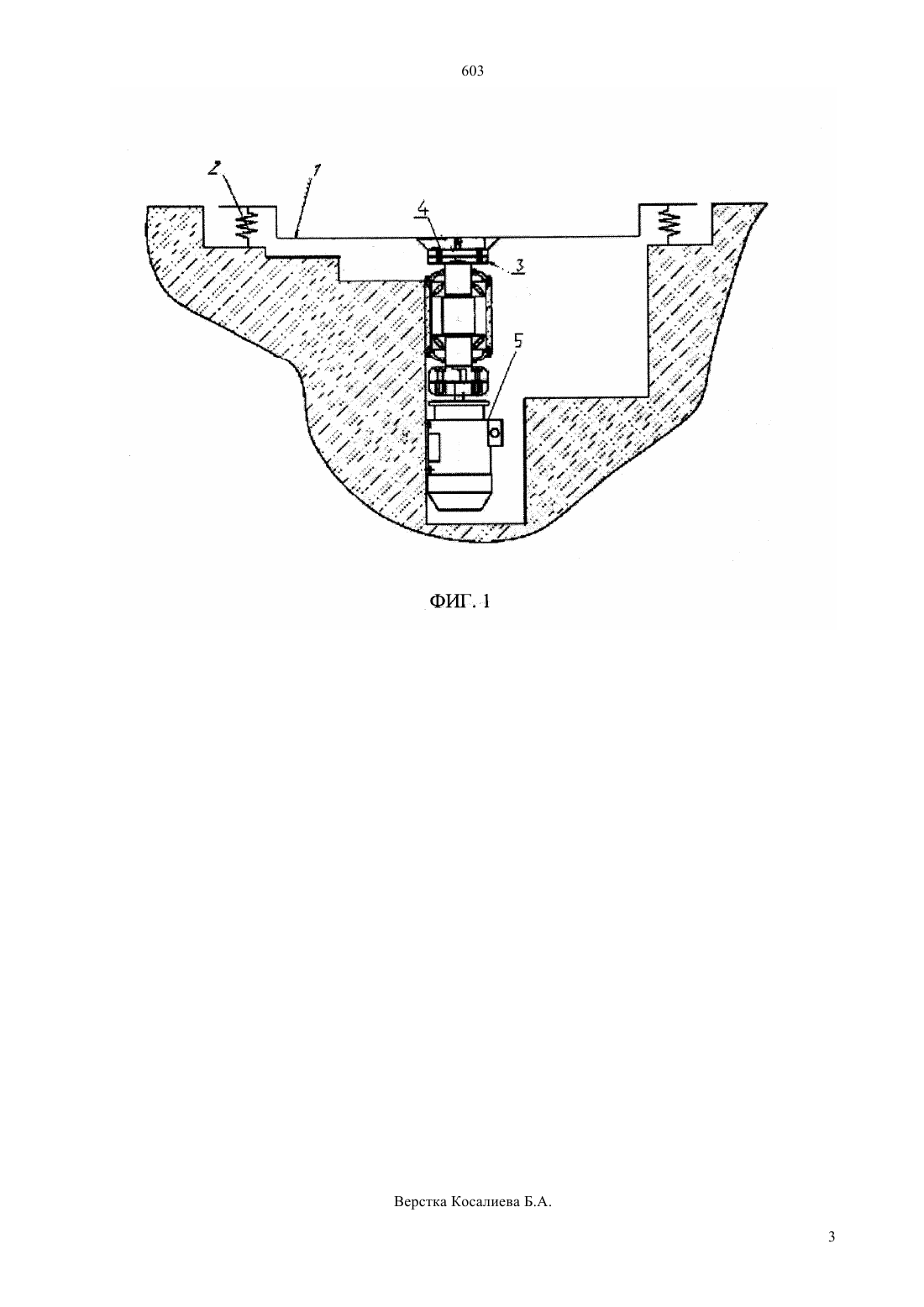

(51) 07 1/28 (2009.01) 28 1/28 (2009.01) 28 1/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ сти устройства, уменьшение его себестоимости. Технический результат от использования полезной модели повышение износостойкости электродвигателя вследствие ликвидации поперечных колебаний,уменьшение энергозатрат. Предложен вибростол,включающий раму, резонаторную плиту, закрепленную на ней на упругих опорах, виброблок, отличающийся тем, что виброблок содержит поворотный диск, связанный с электродвигателем, в резонаторной плите и поворотном диске выполнены торцевые проточки, а в проточках установлена система роликов.(72) Гольцев Анатолий Григорьевич Курмангалиев Тимур Болатович(57) Полезная модель относится к области строительства и служит для уплотнения бетонных смесей в формах, удобства просеивания сыпучих материалов. Задача полезной модели - повышение надежно 603 Полезная модель относится к области строительства и служит для уплотнения бетонных смесей в формах, удобства просеивания сыпучих материалов. Известен вибростол (А.с. 0002165846 С 2 20010407 04 21/06, 2001 год), содержащий основание, подвижную раму с ловителями, дебалансные валы с дебалансными возбудителями и звездочкой на опорах, натяжное устройство со звездочкой,бесконечную цепь, звездочку, установленную на раме, шкив клиноременной передачи, шкив электродвигателя, закрепленного на основании на шарнире. Подвижная рама установлена на основании посредством упругих опор в виде резиновых прокладок и пружин с гайками, размещенных с двух сторон шпилек, установленных в направляющие втулки. Подвижная рама снабжена шарнирами, на которых установлены кронштейны со стяжками,охватывающими форму. Недостатками известного вибростола являются быстрый износ двигателя вследствие поперечных колебаний, большая шумность, сложность конструкции. Известно также устройство резонаторной виброплощадки (А.с. 2002130133 А, В 28 В 1/08 2003 год), состоящее из двух отдельных параллельно расположенных секций рамы, жестко или жесткоразъемно соединенных торцевыми частями с корпусной частью формы и установленных на упругие опоры расположенной внутри рам резонаторной плиты, упруго соединенной с рамами виброблока,закрепленного на резонаторной плите, регулятора собственной частоты колебаний, расположенного между корпусной частью формы и резонаторной плитой и шарнирно с ними соединенного, изготовленного в виде двуплечего рычага с подвижным регулировочным грузом, отличающейся тем, что регулятор собственной частоты колебаний в своей верхней части упругой связью соединен с одной стороны с резонаторной плитой и с другой стороны- с торцом корпусной части. Недостатками известного устройства являются быстрый износ рабочих органов, высокая себестоимость. Задача полезной модели - повышение надежности устройства, уменьшение его себестоимости. Технический результат от использования полезной модели повышение износостойкости электродвигателя вследствие ликвидации поперечных колебаний, уменьшение энергозатрат. Сущность полезной модели заключается в следующем. Предложен вибростол, включающий раму,резонаторную плиту, закрепленную на ней на упругих опорах, виброблок, отличающийся тем, что виброблок содержит поворотный диск, связанный с электродвигателем, в резонаторной плите и поворотном диске выполнены торцевые проточки, а в проточках установлена система роликов. На фиг. 1 представлено устройство в общем виде. Вибростол содержит резонаторную плиту-1, упругие опоры-2, поворотный диск-3, систему роликов-4, электродвигатель-5. Работа виброплощадки основана на превращении вращательного движения в поступательное. Принцип действия вращаясь, поворотный диск-3,связанный с электродвигателем-5 заставляет систему роликов-4 за счт сил трения перемещаться на выступы фасонного дна проточек, повторяя его очертания, при этом резонаторная плита-1 приподнимется, растягивая упругие опоры-2. Продолжая вращение, система роликов перемещается с выступа, при этом резонаторная плита под действием силы сжатия пружины возвращается в первоначальное положение. Далее вышеописанный цикл повторяется. Скорость подъма или опускания резонаторной плиты зависит от угла наклона и формы выступов дна проточки. Количество различных амплитуд зависит от количества и глубины впадин. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Вибростол, включающий раму, резонаторную плиту, закрепленную на ней на упругих опорах, виброблок, отличающийся тем, что виброблок содержит поворотный диск, связанный с электродвигателем, в резонаторной плите и поворотном диске выполнены торцевые проточки, а в проточках установлена система роликов.
