Вибростол
Номер полезной модели: 605
Опубликовано: 15.11.2010
Авторы: Гольцев Анатолий Григорьевич, Курманаглиев Тимур Болатович
Текст

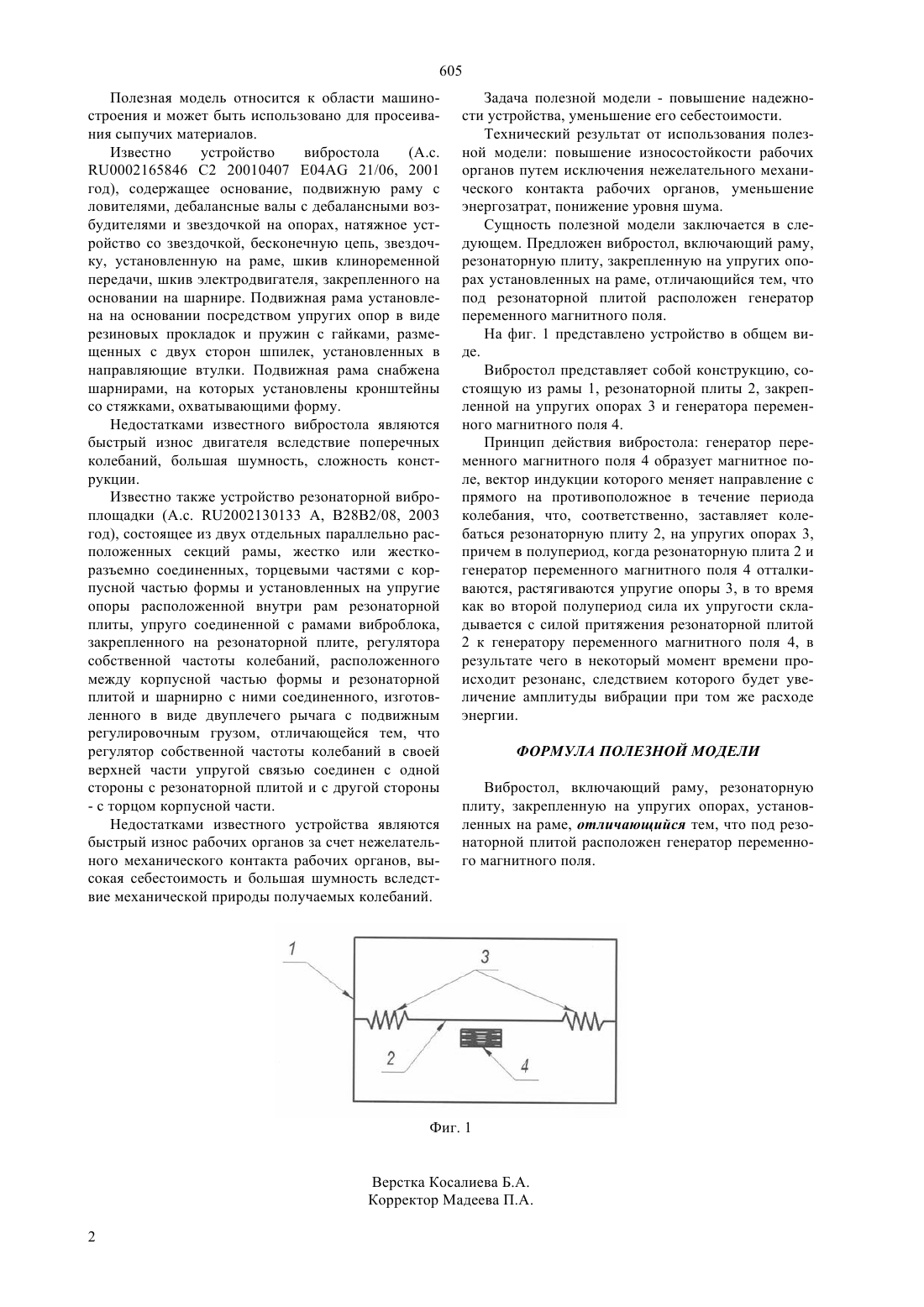

(51) 07 1/28 (2009.01) 28 1/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ себестоимости. Технический результат от использования полезной модели повышение износостойкости рабочих органов путем исключения нежелательного механического контакта рабочих органов,уменьшение энергозатрат, понижение уровня шума. Сущность полезной модели заключается в следующем. Предложен вибростол, включающий раму,резонаторную плиту, закрепленную на упругих опорах, установленных на раме, отличающийся тем, что под резонаторной плитой расположен генератор переменного магнитного поля.(72) Гольцев Анатолий Григорьевич Курмангалиев Тимур Болатович(57) Полезная модель относится к области машиностроения и может быть использовано для просеивания сыпучих материалов. Задача полезной модели повышение надежности устройства, уменьшение его 605 Полезная модель относится к области машиностроения и может быть использовано для просеивания сыпучих материалов. Известно устройство вибростола(А.с. 0002165846 С 2 20010407 04 21/06, 2001 год), содержащее основание, подвижную раму с ловителями, дебалансные валы с дебалансными возбудителями и звездочкой на опорах, натяжное устройство со звездочкой, бесконечную цепь, звездочку, установленную на раме, шкив клиноременной передачи, шкив электродвигателя, закрепленного на основании на шарнире. Подвижная рама установлена на основании посредством упругих опор в виде резиновых прокладок и пружин с гайками, размещенных с двух сторон шпилек, установленных в направляющие втулки. Подвижная рама снабжена шарнирами, на которых установлены кронштейны со стяжками, охватывающими форму. Недостатками известного вибростола являются быстрый износ двигателя вследствие поперечных колебаний, большая шумность, сложность конструкции. Известно также устройство резонаторной виброплощадки (А.с. 2002130133 , В 28 В 2/08, 2003 год), состоящее из двух отдельных параллельно расположенных секций рамы, жестко или жесткоразъемно соединенных, торцевыми частями с корпусной частью формы и установленных на упругие опоры расположенной внутри рам резонаторной плиты, упруго соединенной с рамами виброблока,закрепленного на резонаторной плите, регулятора собственной частоты колебаний, расположенного между корпусной частью формы и резонаторной плитой и шарнирно с ними соединенного, изготовленного в виде двуплечего рычага с подвижным регулировочным грузом, отличающейся тем, что регулятор собственной частоты колебаний в своей верхней части упругой связью соединен с одной стороны с резонаторной плитой и с другой стороны- с торцом корпусной части. Недостатками известного устройства являются быстрый износ рабочих органов за счет нежелательного механического контакта рабочих органов, высокая себестоимость и большая шумность вследствие механической природы получаемых колебаний. Задача полезной модели - повышение надежности устройства, уменьшение его себестоимости. Технический результат от использования полезной модели повышение износостойкости рабочих органов путем исключения нежелательного механического контакта рабочих органов, уменьшение энергозатрат, понижение уровня шума. Сущность полезной модели заключается в следующем. Предложен вибростол, включающий раму,резонаторную плиту, закрепленную на упругих опорах установленных на раме, отличающийся тем, что под резонаторной плитой расположен генератор переменного магнитного поля. На фиг. 1 представлено устройство в общем виде. Вибростол представляет собой конструкцию, состоящую из рамы 1, резонаторной плиты 2, закрепленной на упругих опорах 3 и генератора переменного магнитного поля 4. Принцип действия вибростола генератор переменного магнитного поля 4 образует магнитное поле, вектор индукции которого меняет направление с прямого на противоположное в течение периода колебания, что, соответственно, заставляет колебаться резонаторную плиту 2, на упругих опорах 3,причем в полупериод, когда резонаторную плита 2 и генератор переменного магнитного поля 4 отталкиваются, растягиваются упругие опоры 3, в то время как во второй полупериод сила их упругости складывается с силой притяжения резонаторной плитой 2 к генератору переменного магнитного поля 4, в результате чего в некоторый момент времени происходит резонанс, следствием которого будет увеличение амплитуды вибрации при том же расходе энергии. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Вибростол, включающий раму, резонаторную плиту, закрепленную на упругих опорах, установленных на раме, отличающийся тем, что под резонаторной плитой расположен генератор переменного магнитного поля.
