Листотрубная теплоприемная панель гелиоколлектора

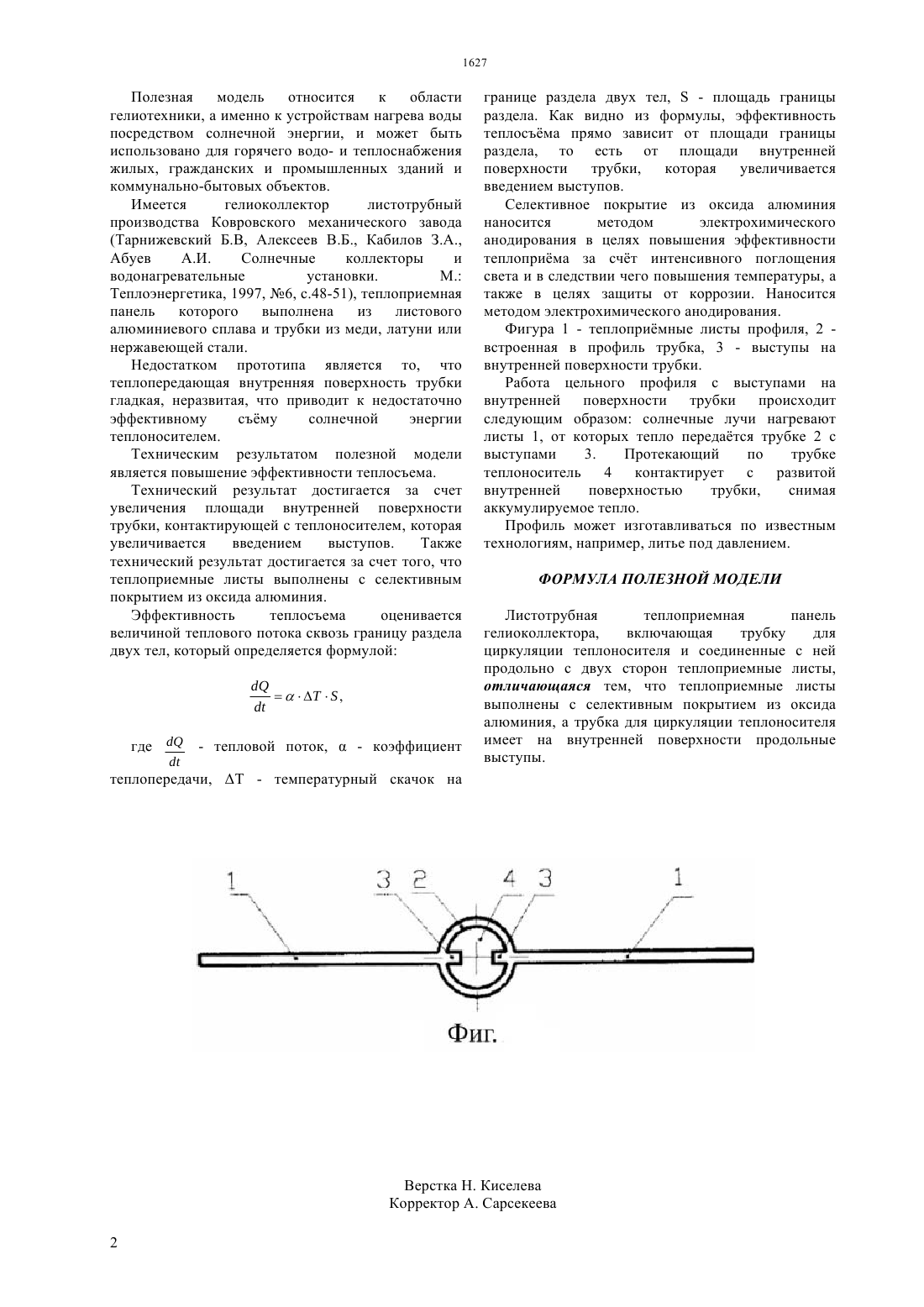

(51) 24 2/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Предлагаемая полезная модель относится к области гелиотехники, а именно к устройствам нагрева воды посредством солнечной энергии, и может быть использовано для горячего водо- и теплоснабжения жилых,гражданских и промышленных зданий и коммунально-бытовых объектов. Для повышения эффективности теплосъема с панели увеличивается площадь внутренней поверхности трубки,контактирующей с теплоносителем, которая увеличивается введением выступов, а теплоприемные листы выполняются с селективным покрытием из оксида алюминия.(72) Байсеитов Дияз Максатович Тыныштыкбаев Курбангали Байназарович(54) ЛИСТОТРУБНАЯ ТЕПЛОПРИЕМНАЯ ПАНЕЛЬ ГЕЛИОКОЛЛЕКТОРА Полезная модель относится к области гелиотехники, а именно к устройствам нагрева воды посредством солнечной энергии, и может быть использовано для горячего водо- и теплоснабжения жилых, гражданских и промышленных зданий и коммунально-бытовых объектов. Имеется гелиоколлектор листотрубный производства Ковровского механического завода(Тарнижевский Б.В, Алексеев В.Б., Кабилов З.А.,Абуев А.И. Солнечные коллекторы и водонагревательные установки. М. Теплоэнергетика, 1997, 6, с.48-51), теплоприемная панель которого выполнена из листового алюминиевого сплава и трубки из меди, латуни или нержавеющей стали. Недостатком прототипа является то, что теплопередающая внутренняя поверхность трубки гладкая, неразвитая, что приводит к недостаточно эффективному съму солнечной энергии теплоносителем. Техническим результатом полезной модели является повышение эффективности теплосъема. Технический результат достигается за счет увеличения площади внутренней поверхности трубки, контактирующей с теплоносителем, которая увеличивается введением выступов. Также технический результат достигается за счет того, что теплоприемные листы выполнены с селективным покрытием из оксида алюминия. Эффективность теплосъема оценивается величиной теплового потока сквозь границу раздела двух тел, который определяется формулой границе раздела двух тел,- площадь границы раздела. Как видно из формулы, эффективность теплосъма прямо зависит от площади границы раздела, то есть от площади внутренней поверхности трубки,которая увеличивается введением выступов. Селективное покрытие из оксида алюминия наносится методом электрохимического анодирования в целях повышения эффективности теплоприма за счт интенсивного поглощения света и в следствии чего повышения температуры, а также в целях защиты от коррозии. Наносится методом электрохимического анодирования. Фигура 1 - теплопримные листы профиля, 2 встроенная в профиль трубка, 3 - выступы на внутренней поверхности трубки. Работа цельного профиля с выступами на внутренней поверхности трубки происходит следующим образом солнечные лучи нагревают листы 1, от которых тепло передатся трубке 2 с выступами 3. Протекающий по трубке теплоноситель 4 контактирует с развитой внутренней поверхностью трубки,снимая аккумулируемое тепло. Профиль может изготавливаться по известным технологиям, например, литье под давлением. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Листотрубная теплоприемная панель гелиоколлектора,включающая трубку для циркуляции теплоносителя и соединенные с ней продольно с двух сторон теплоприемные листы,отличающаяся тем, что теплоприемные листы выполнены с селективным покрытием из оксида алюминия, а трубка для циркуляции теплоносителя имеет на внутренней поверхности продольные выступы.
