Колыбель складная

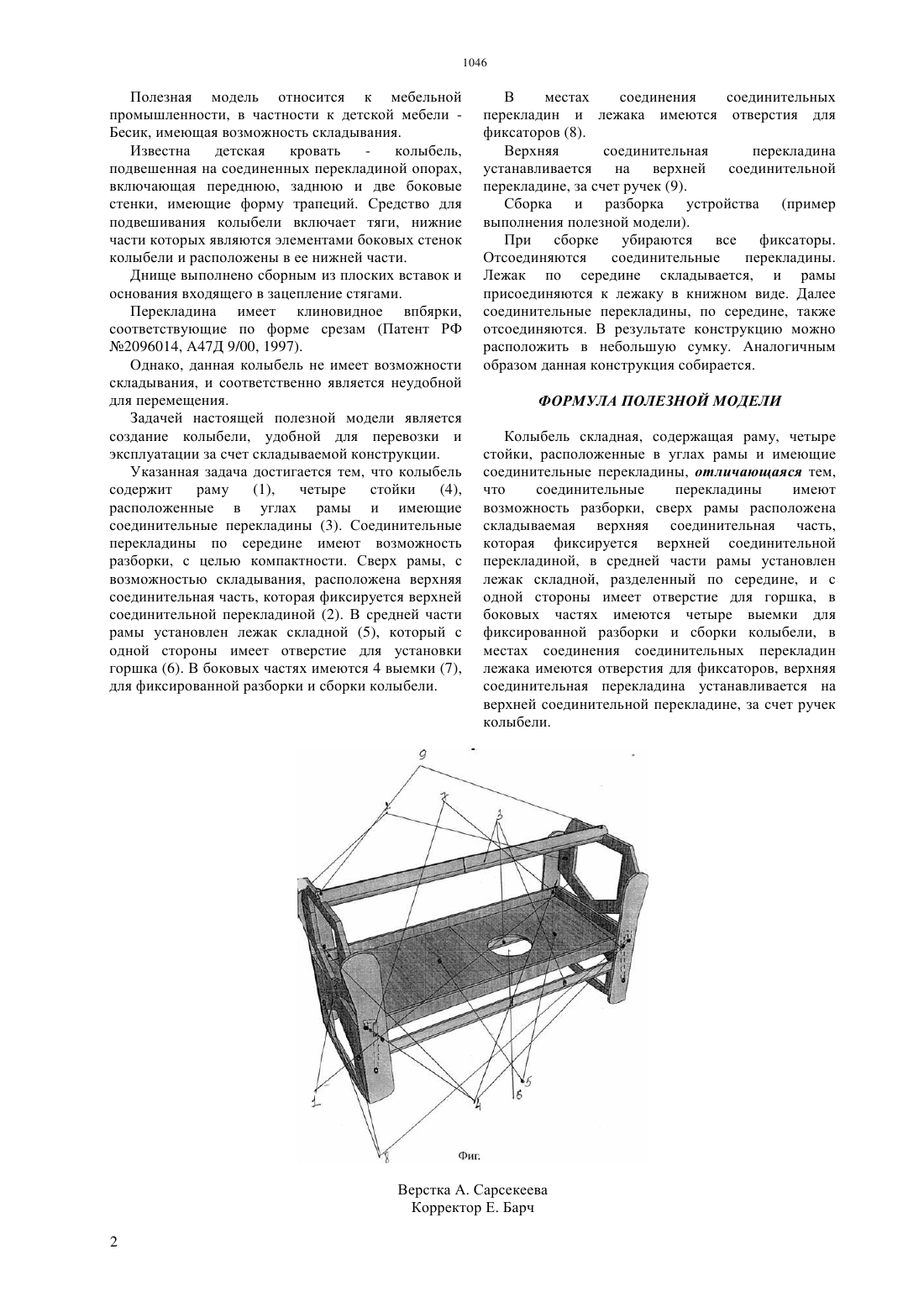

(51) 47 9/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ соединительные перекладины (3). Соединительные перекладины но середине имеют возможность разборки, с целью компактности. Сверх рамы, с возможностью складывания, расположена верхняя соединительная часть, которая фиксируется верхней соединительной перекладиной (2). В средней части рамы установлен лежак складной (5), который с одной стороны имеет отверстие для установки горшка (6). В боковых частях имеются 4 выемки (7),для фиксированной разборки и сборки колыбели. В местах соединения соединительных перекладин и лежака имеются отверстия для фиксаторов (8). Верхняя соединительная перекладина устанавливается на верхней соединительной перекладине за счет ручек (9).(72) Ахметов Пернебай Кыдырбекович Ахметов Досан Пернебаевич(57) Полезная модель относится к мебельной промышленности, в частности к детской мебели Бесик, имеющая возможность складывания. Задачей настоящей полезной модели является создание колыбели, удобной для перевозки и эксплуатации за счет складываемой конструкции. Указанная задача достигается тем, что колыбель содержит раму Полезная модель относится к мебельной промышленности, в частности к детской мебели Бесик, имеющая возможность складывания. Известна детская кровать колыбель,подвешенная на соединенных перекладиной опорах,включающая переднюю, заднюю и две боковые стенки, имеющие форму трапеций. Средство для подвешивания колыбели включает тяги, нижние части которых являются элементами боковых стенок колыбели и расположены в ее нижней части. Днище выполнено сборным из плоских вставок и основания входящего в зацепление стягами. Перекладина имеет клиновидное впбярки,соответствующие по форме срезам (Патент РФ 2096014, А 47 Д 9/00, 1997). Однако, данная колыбель не имеет возможности складывания, и соответственно является неудобной для перемещения. Задачей настоящей полезной модели является создание колыбели, удобной для перевозки и эксплуатации за счет складываемой конструкции. Указанная задача достигается тем, что колыбель содержит раму(4),расположенные в углах рамы и имеющие соединительные перекладины (3). Соединительные перекладины по середине имеют возможность разборки, с целью компактности. Сверх рамы, с возможностью складывания, расположена верхняя соединительная часть, которая фиксируется верхней соединительной перекладиной (2). В средней части рамы установлен лежак складной (5), который с одной стороны имеет отверстие для установки горшка (6). В боковых частях имеются 4 выемки (7),для фиксированной разборки и сборки колыбели. В местах соединения соединительных перекладин и лежака имеются отверстия для фиксаторов (8). Верхняя соединительная перекладина устанавливается на верхней соединительной перекладине, за счет ручек (9). Сборка и разборка устройства (пример выполнения полезной модели). При сборке убираются все фиксаторы. Отсоединяются соединительные перекладины. Лежак по середине складывается, и рамы присоединяются к лежаку в книжном виде. Далее соединительные перекладины, по середине, также отсоединяются. В результате конструкцию можно расположить в небольшую сумку. Аналогичным образом данная конструкция собирается. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Колыбель складная, содержащая раму, четыре стойки, расположенные в углах рамы и имеющие соединительные перекладины, отличающаяся тем,что соединительные перекладины имеют возможность разборки, сверх рамы расположена складываемая верхняя соединительная часть,которая фиксируется верхней соединительной перекладиной, в средней части рамы установлен лежак складной, разделенный по середине, и с одной стороны имеет отверстие для горшка, в боковых частях имеются четыре выемки для фиксированной разборки и сборки колыбели, в местах соединения соединительных перекладин лежака имеются отверстия для фиксаторов, верхняя соединительная перекладина устанавливается на верхней соединительной перекладине, за счет ручек колыбели.
