Эндоскоп поисковый

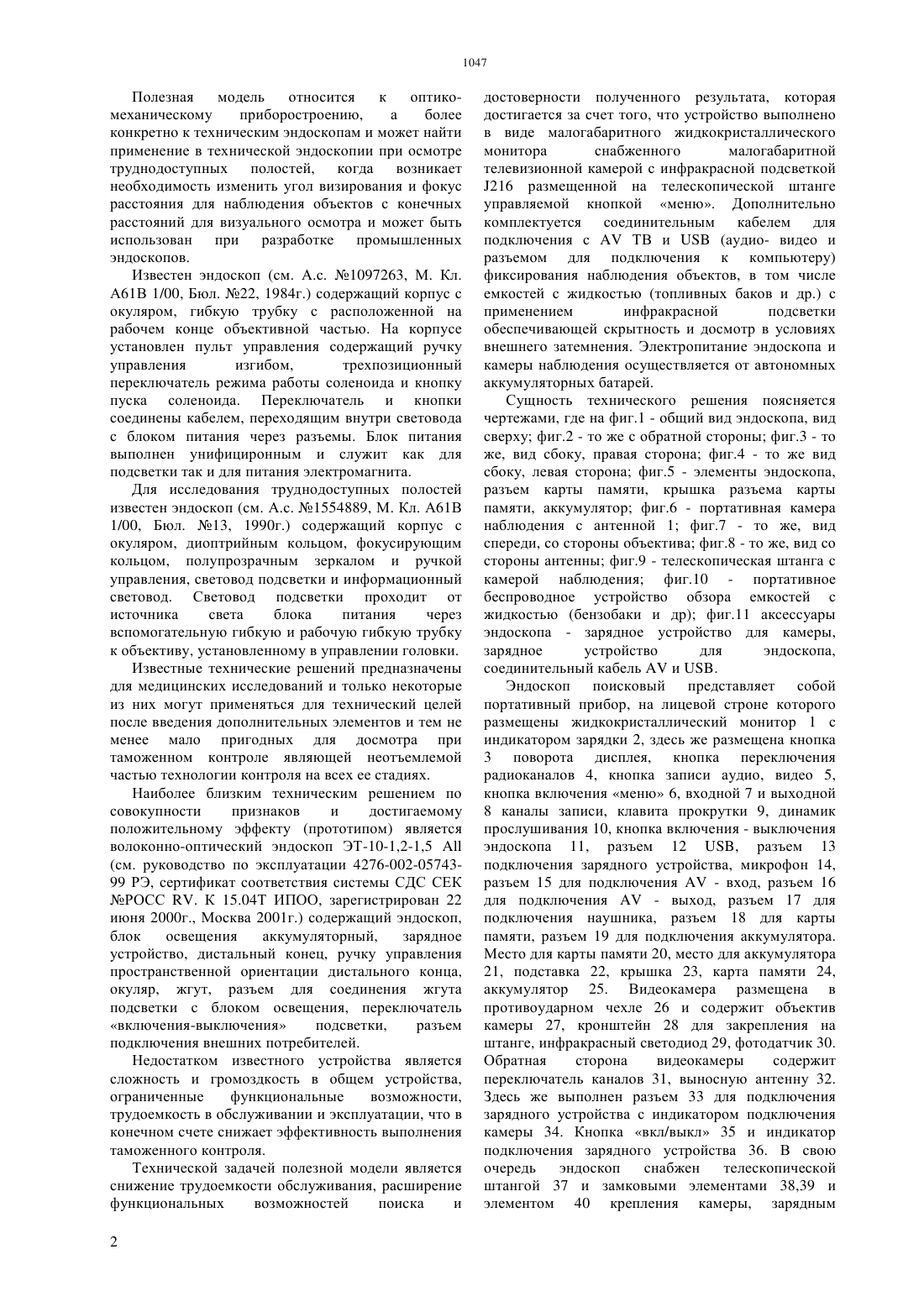

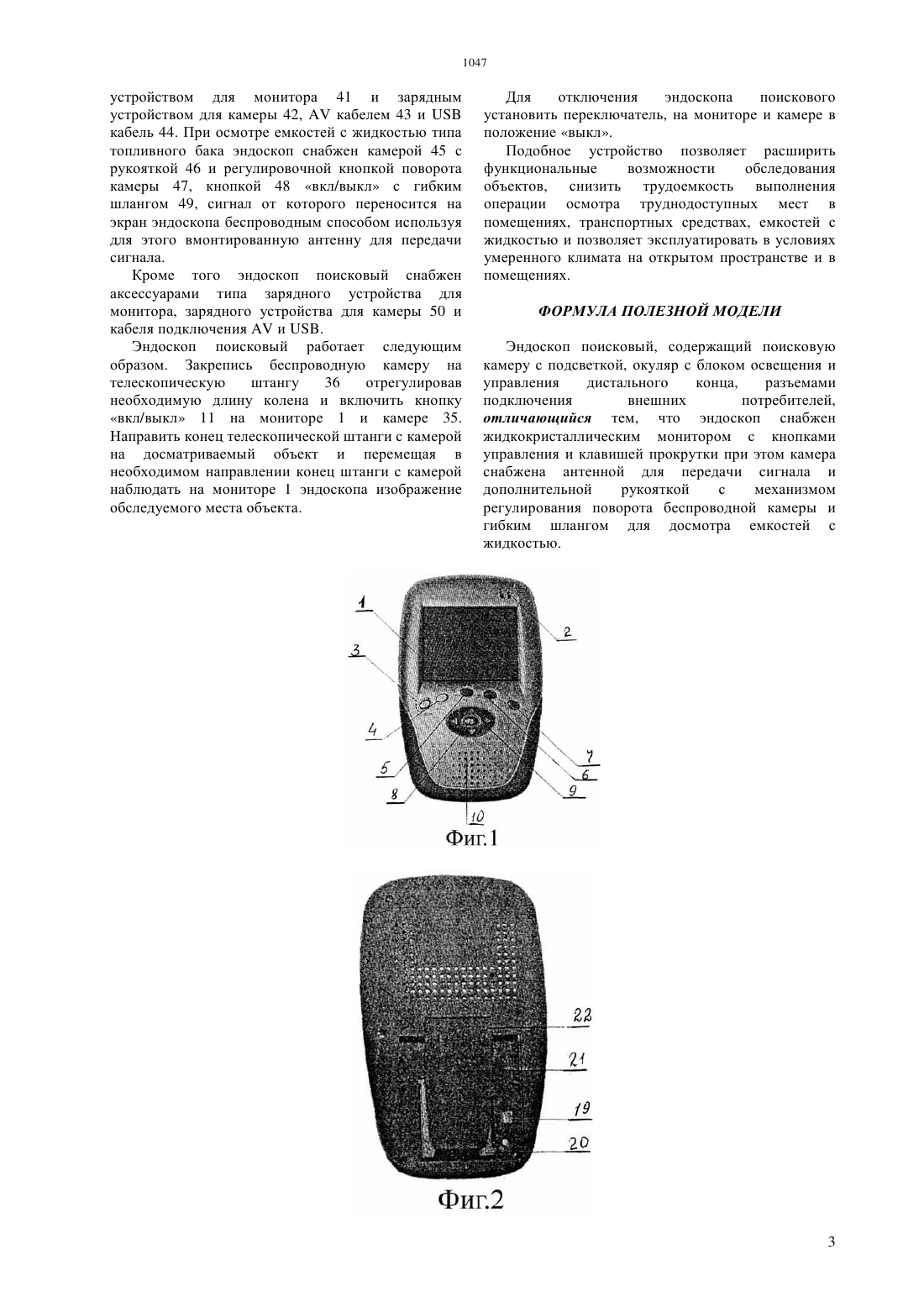

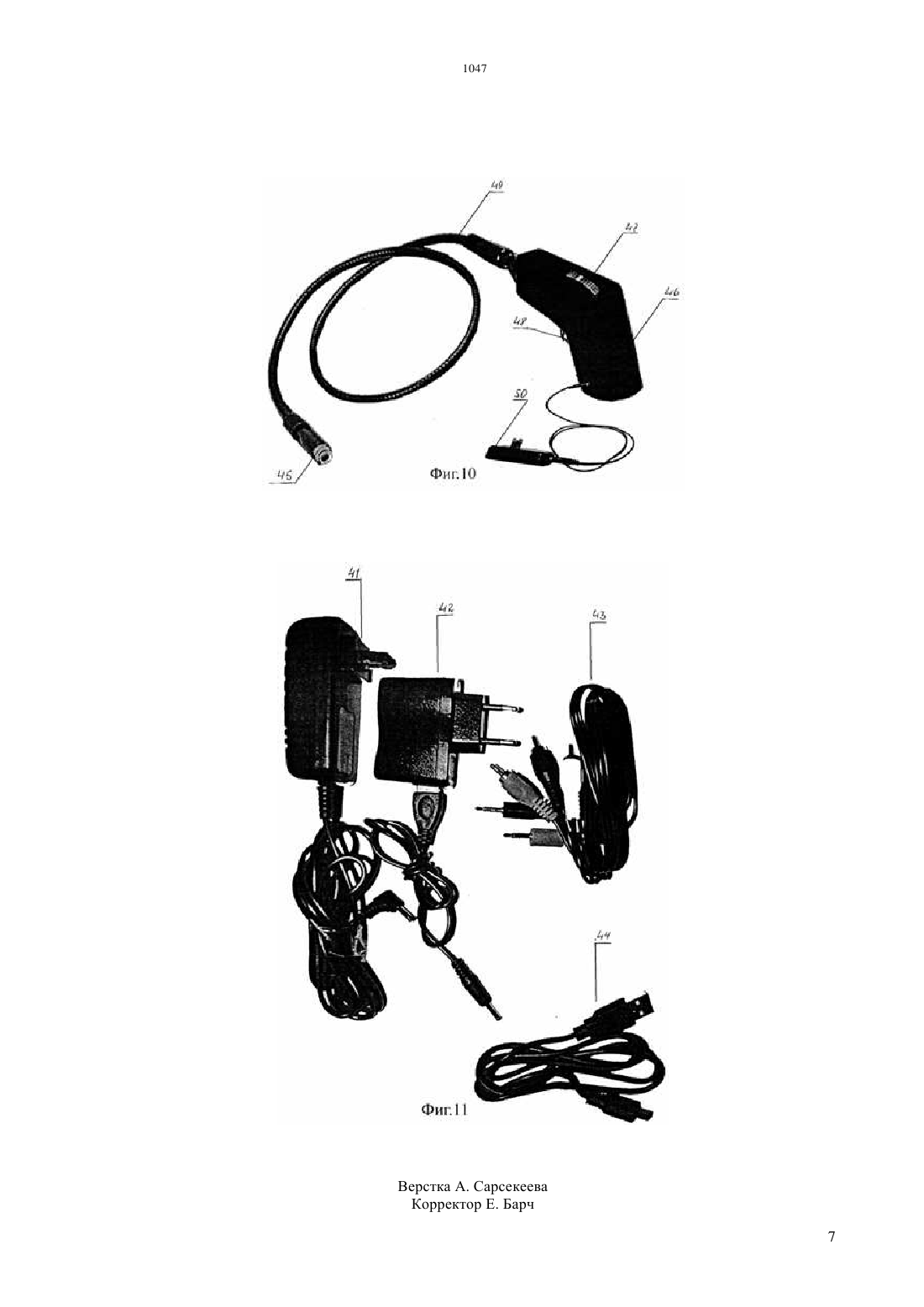

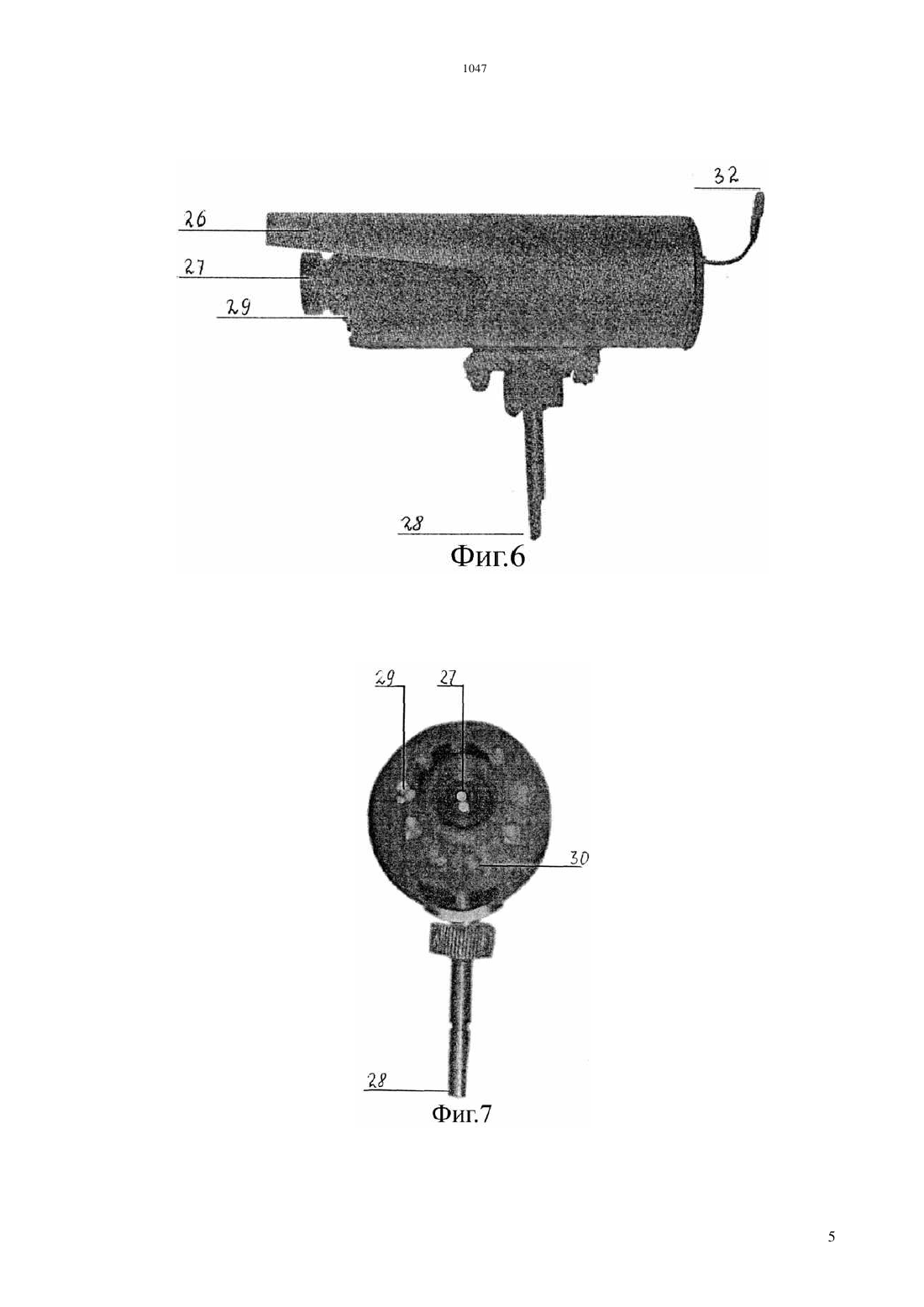

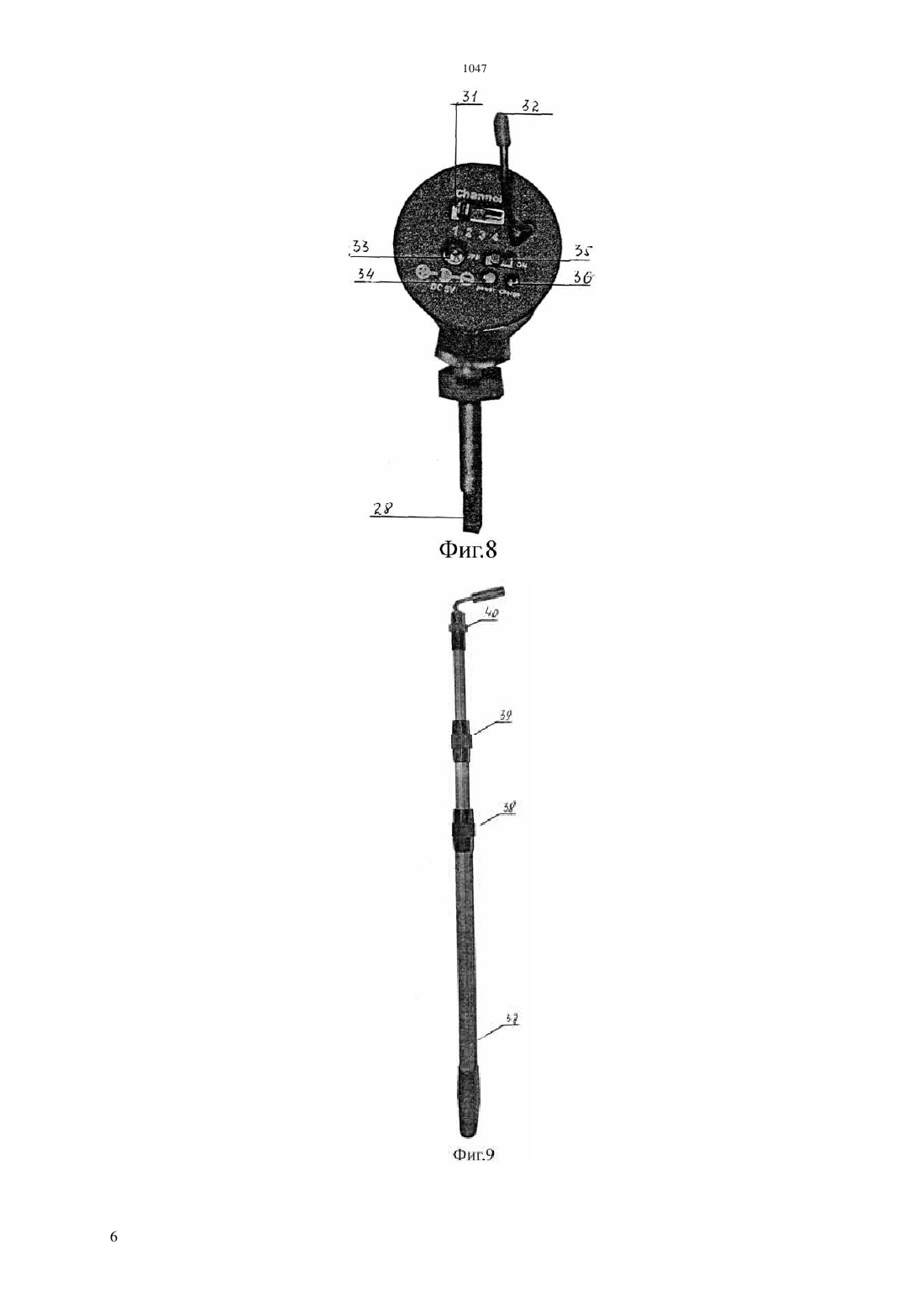

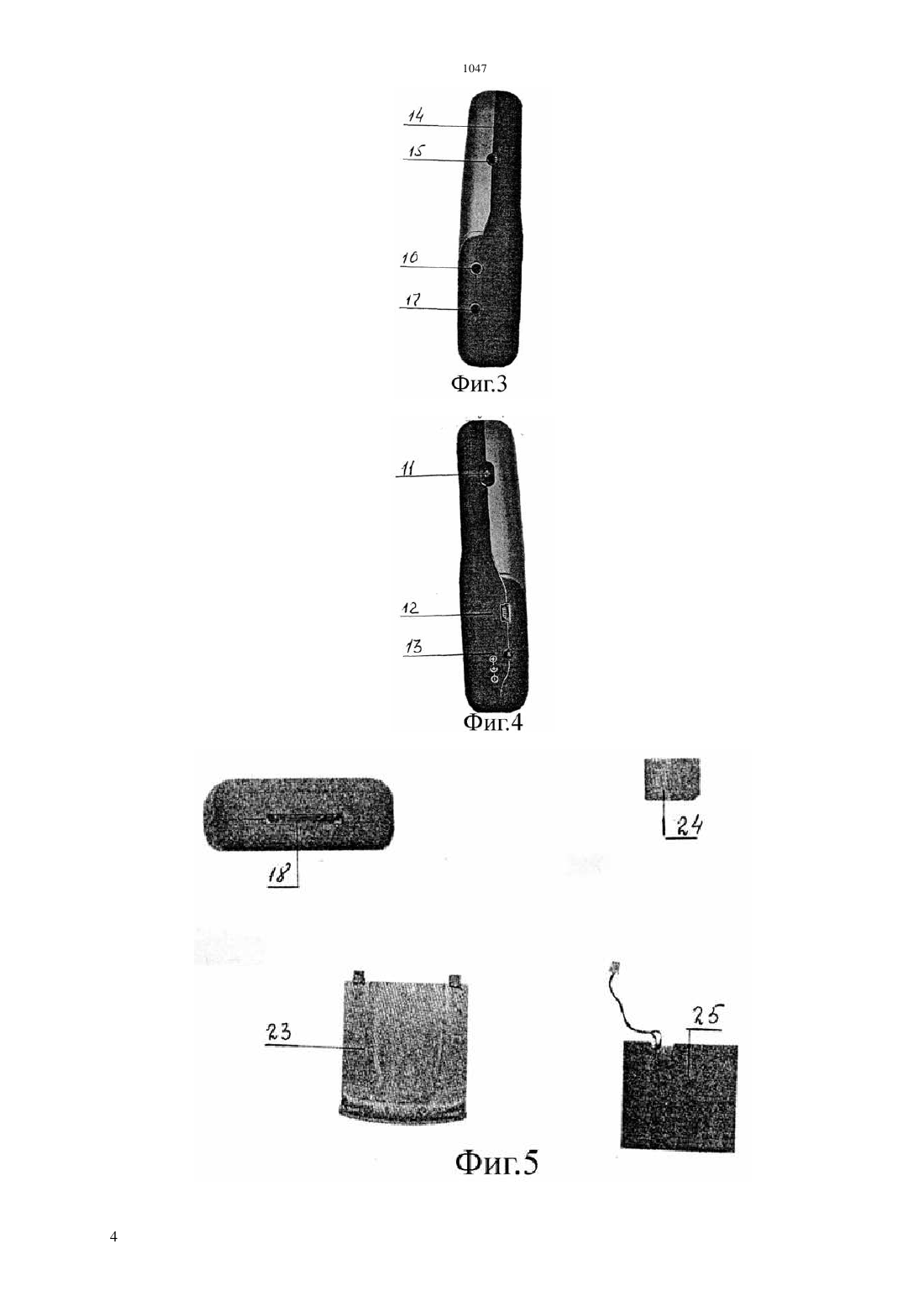

(51) 61 1/00 (2006.01) 61 1/05 (2006.01) 61 1/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ размещены жидкокристаллический монитор 1 с индикатором зарядки 2, здесь же размещена кнопка 3 поворота дисплея, кнопка переключения радиоканалов 4, кнопка записи аудио, видео 5,кнопка включения меню 6, входной 7 и выходной 8 каналы записи, клавиша прокрутки 9, динамик прослушивания 10. Эндоскоп поисковый позволяет снизить трудоемкость при осмотре труднодоступных мест в помещениях, транспортных средствах, емкостей с жидкостью и других сооружениях при минимальных трудовых затратах и максимальных функциональных возможностях обеспечивающих получение достоверной информации.(56) Эндоскоп ЭТ 10-1,2-1,5 А 11. Руководство по эксплуатации 4276-002-05743-99 РЭ, сертификат соответствия системы СДС СЕК РОСС . К 15.04 Т ИПОО, М 2001 г(57) Полезная модель относится к оптикомеханическому приборостроению в частности к техническим эндоскопам при осмотре трудно доступных полостей при визуальном осмотре технических средств. Эндоскоп поисковый представляет собой портативный прибор, на лицевой стороне которого Полезная модель относится к оптикомеханическому приборостроению,а более конкретно к техническим эндоскопам и может найти применение в технической эндоскопии при осмотре труднодоступных полостей, когда возникает необходимость изменить угол визирования и фокус расстояния для наблюдения объектов с конечных расстояний для визуального осмотра и может быть использован при разработке промышленных эндоскопов. Известен эндоскоп (см. А.с. 1097263, М. Кл. А 61 В 1/00, Бюл. 22, 1984 г.) содержащий корпус с окуляром, гибкую трубку с расположенной на рабочем конце объективной частью. На корпусе установлен пульт управления содержащий ручку управления изгибом,трехпозиционный переключатель режима работы соленоида и кнопку пуска соленоида. Переключатель и кнопки соединены кабелем, переходящим внутри световода с блоком питания через разъемы. Блок питания выполнен унифициронным и служит как для подсветки так и для питания электромагнита. Для исследования труднодоступных полостей известен эндоскоп (см. А.с. 1554889, М. Кл. А 61 В 1/00, Бюл. 13, 1990 г.) содержащий корпус с окуляром, диоптрийным кольцом, фокусирующим кольцом, полупрозрачным зеркалом и ручкой управления, световод подсветки и информационный световод. Световод подсветки проходит от источника света блока питания через вспомогательную гибкую и рабочую гибкую трубку к объективу, установленному в управлении головки. Известные технические решений предназначены для медицинских исследований и только некоторые из них могут применяться для технический целей после введения дополнительных элементов и тем не менее мало пригодных для досмотра при таможенном контроле являющей неотъемлемой частью технологии контроля на всех ее стадиях. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является волоконно-оптический эндоскоп ЭТ-10-1,2-1,5(см. руководство по эксплуатации 4276-002-0574399 РЭ, сертификат соответствия системы СДС СЕК РОСС . К 15.04 Т ИПОО, зарегистрирован 22 июня 2000 г., Москва 2001 г.) содержащий эндоскоп,блок освещения аккумуляторный,зарядное устройство, дистальный конец, ручку управления пространственной ориентации дистального конца,окуляр, жгут, разъем для соединения жгута подсветки с блоком освещения, переключатель включения-выключения подсветки,разъем подключения внешних потребителей. Недостатком известного устройства является сложность и громоздкость в общем устройства,ограниченные функциональные возможности,трудоемкость в обслуживании и эксплуатации, что в конечном счете снижает эффективность выполнения таможенного контроля. Технической задачей полезной модели является снижение трудоемкости обслуживания, расширение функциональных возможностей поиска и 2 достоверности полученного результата, которая достигается за счет того, что устройство выполнено в виде малогабаритного жидкокристаллического монитора снабженного малогабаритной телевизионной камерой с инфракрасной подсветкой 216 размещенной на телескопической штанге управляемой кнопкой меню. Дополнительно комплектуется соединительным кабелем для подключения сТВ и(аудио- видео и разъемом для подключения к компьютеру) фиксирования наблюдения объектов, в том числе емкостей с жидкостью (топливных баков и др.) с применением инфракрасной подсветки обеспечивающей скрытность и досмотр в условиях внешнего затемнения. Электропитание эндоскопа и камеры наблюдения осуществляется от автономных аккумуляторных батарей. Сущность технического решения поясняется чертежами, где на фиг.1 - общий вид эндоскопа, вид сверху фиг.2 - то же с обратной стороны фиг.3 - то же, вид сбоку, правая сторона фиг.4 - то же вид сбоку, левая сторона фиг.5 - элементы эндоскопа,разъем карты памяти, крышка разъема карты памяти, аккумулятор фиг.6 - портативная камера наблюдения с антенной 1 фиг.7 - то же, вид спереди, со стороны объектива фиг.8 - то же, вид со стороны антенны фиг.9 - телескопическая штанга с камерой наблюдения фиг.10 - портативное беспроводное устройство обзора емкостей с жидкостью (бензобаки и др) фиг.11 аксессуары эндоскопа - зарядное устройство для камеры,зарядное устройство для эндоскопа,соединительный кабельи . Эндоскоп поисковый представляет собой портативный прибор, на лицевой строне которого размещены жидкокристаллический монитор 1 с индикатором зарядки 2, здесь же размещена кнопка 3 поворота дисплея, кнопка переключения радиоканалов 4, кнопка записи аудио, видео 5,кнопка включения меню 6, входной 7 и выходной 8 каналы записи, клавита прокрутки 9, динамик прослушивания 10, кнопка включения - выключения эндоскопа 11, разъем 12 , разъем 13 подключения зарядного устройства, микрофон 14,разъем 15 для подключения- вход, разъем 16 для подключения- выход, разъем 17 для подключения наушника, разъем 18 для карты памяти, разъем 19 для подключения аккумулятора. Место для карты памяти 20, место для аккумулятора 21, подставка 22, крышка 23, карта памяти 24,аккумулятор 25. Видеокамера размещена в противоударном чехле 26 и содержит объектив камеры 27, кронштейн 28 для закрепления на штанге, инфракрасный светодиод 29, фотодатчик 30. Обратная сторона видеокамеры содержит переключатель каналов 31, выносную антенну 32. Здесь же выполнен разъем 33 для подключения зарядного устройства с индикатором подключения камеры 34. Кнопка вкл/выкл 35 и индикатор подключения зарядного устройства 36. В свою очередь эндоскоп снабжен телескопической штангой 37 и замковыми элементами 38,39 и элементом 40 крепления камеры, зарядным устройством для монитора 41 и зарядным устройством для камеры 42,кабелем 43 икабель 44. При осмотре емкостей с жидкостью типа топливного бака эндоскоп снабжен камерой 45 с рукояткой 46 и регулировочной кнопкой поворота камеры 47, кнопкой 48 вкл/выкл с гибким шлангом 49, сигнал от которого переносится на экран эндоскопа беспроводным способом используя для этого вмонтированную антенну для передачи сигнала. Кроме того эндоскоп поисковый снабжен аксессуарами типа зарядного устройства для монитора, зарядного устройства для камеры 50 и кабеля подключенияи . Эндоскоп поисковый работает следующим образом. Закрепись беспроводную камеру на телескопическую штангу 36 отрегулировав необходимую длину колена и включить кнопку вкл/выкл 11 на мониторе 1 и камере 35. Направить конец телескопической штанги с камерой на досматриваемый объект и перемещая в необходимом направлении конец штанги с камерой наблюдать на мониторе 1 эндоскопа изображение обследуемого места объекта. Для отключения эндоскопа поискового установить переключатель, на мониторе и камере в положение выкл. Подобное устройство позволяет расширить функциональные возможности обследования объектов, снизить трудоемкость выполнения операции осмотра труднодоступных мест в помещениях, транспортных средствах, емкостей с жидкостью и позволяет эксплуатировать в условиях умеренного климата на открытом пространстве и в помещениях. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Эндоскоп поисковый, содержащий поисковую камеру с подсветкой, окуляр с блоком освещения и управления дистального конца,разъемами подключения внешних потребителей,отличающийся тем, что эндоскоп снабжен жидкокристаллическим монитором с кнопками управления и клавишей прокрутки при этом камера снабжена антенной для передачи сигнала и дополнительной рукояткой с механизмом регулирования поворота беспроводной камеры и гибким шлангом для досмотра емкостей с жидкостью.
