Эндоскоп поисковый

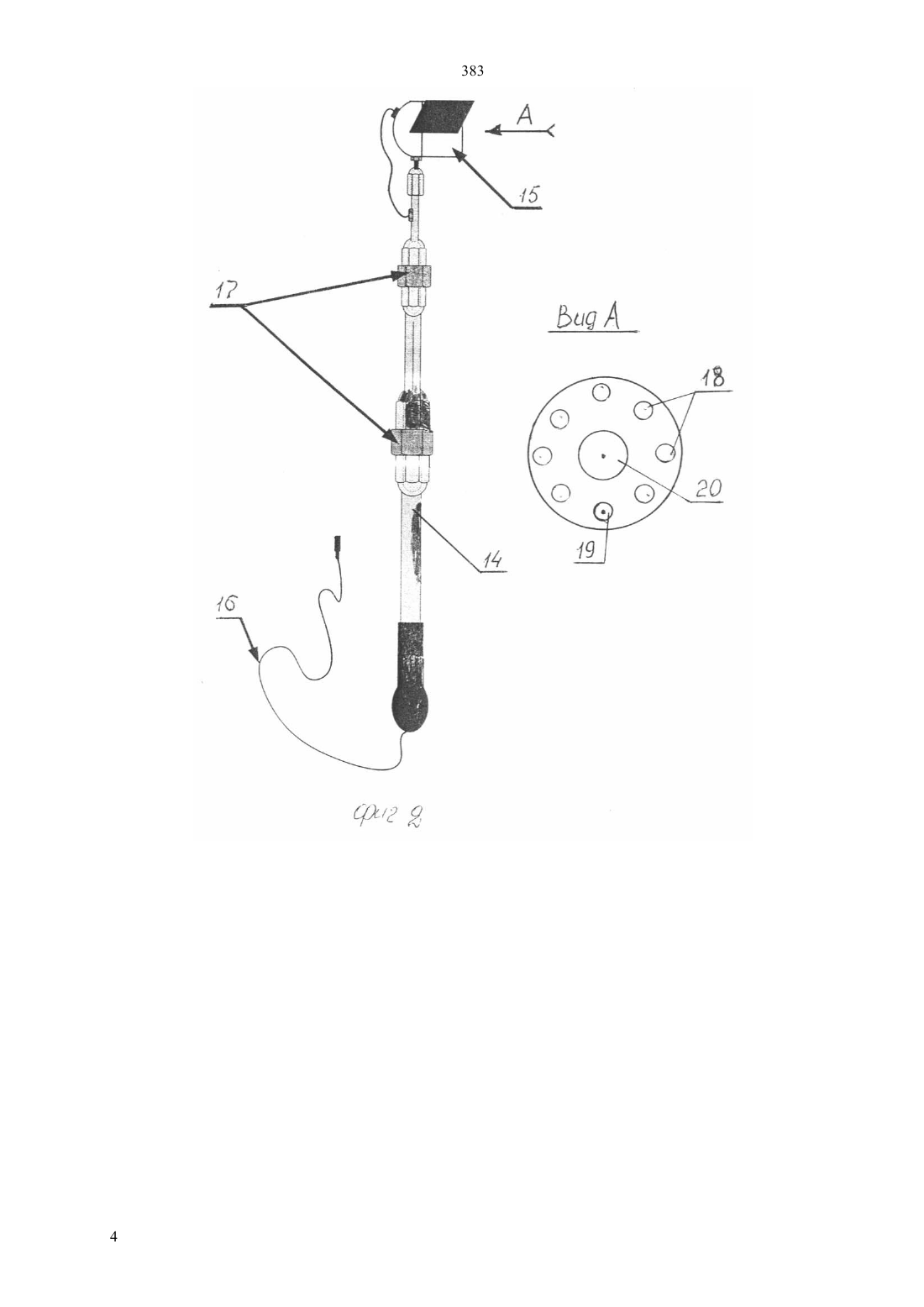

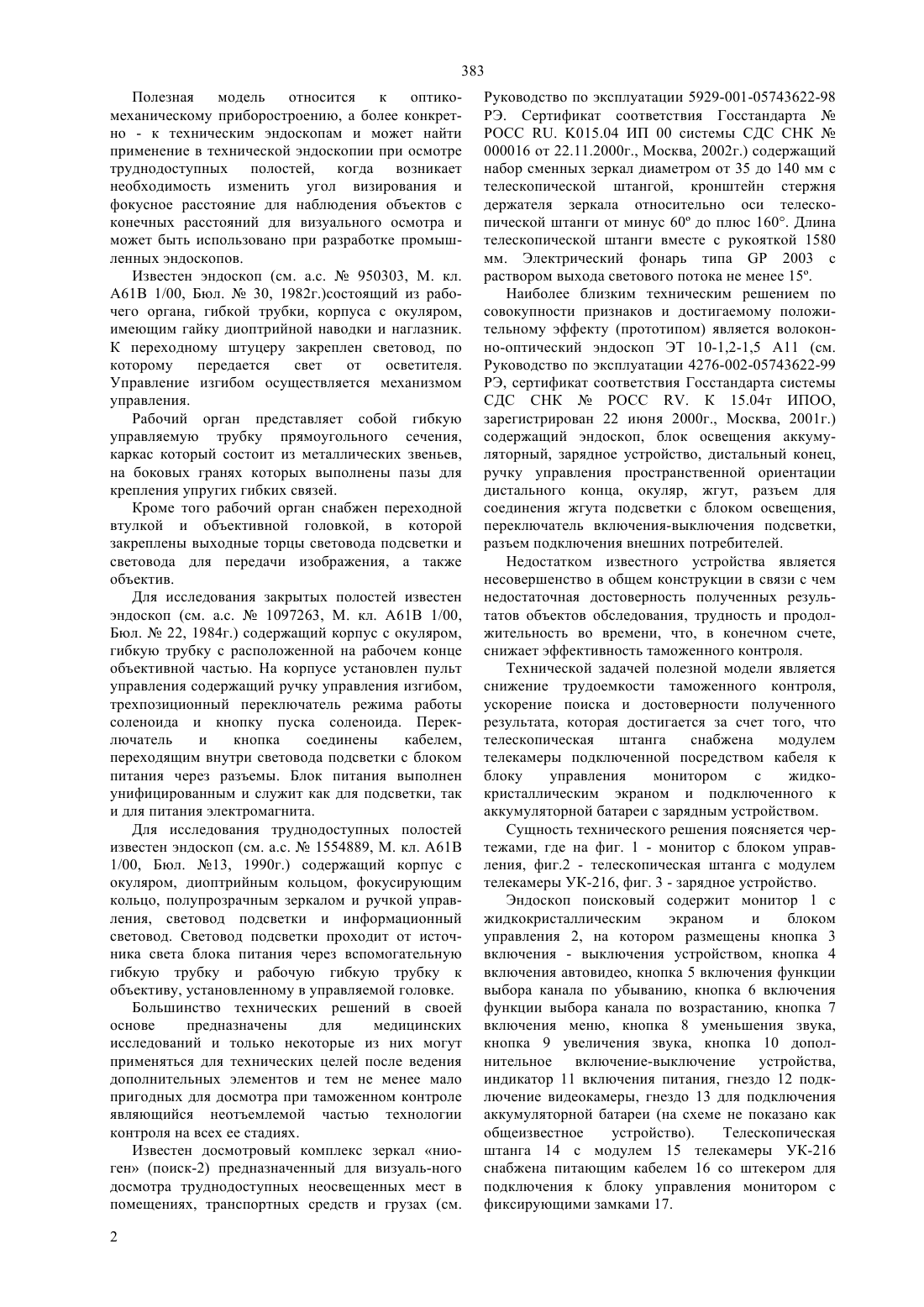

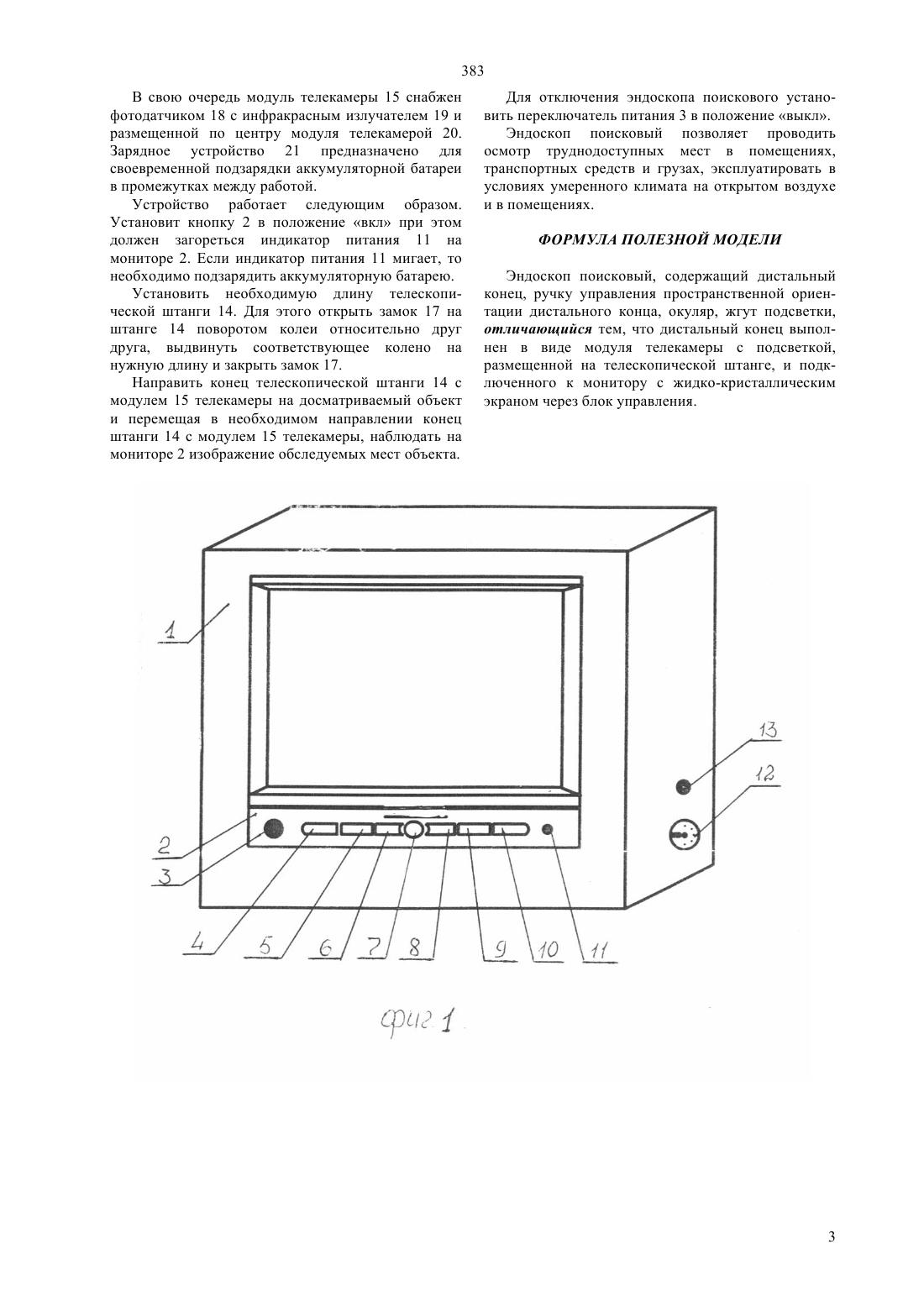

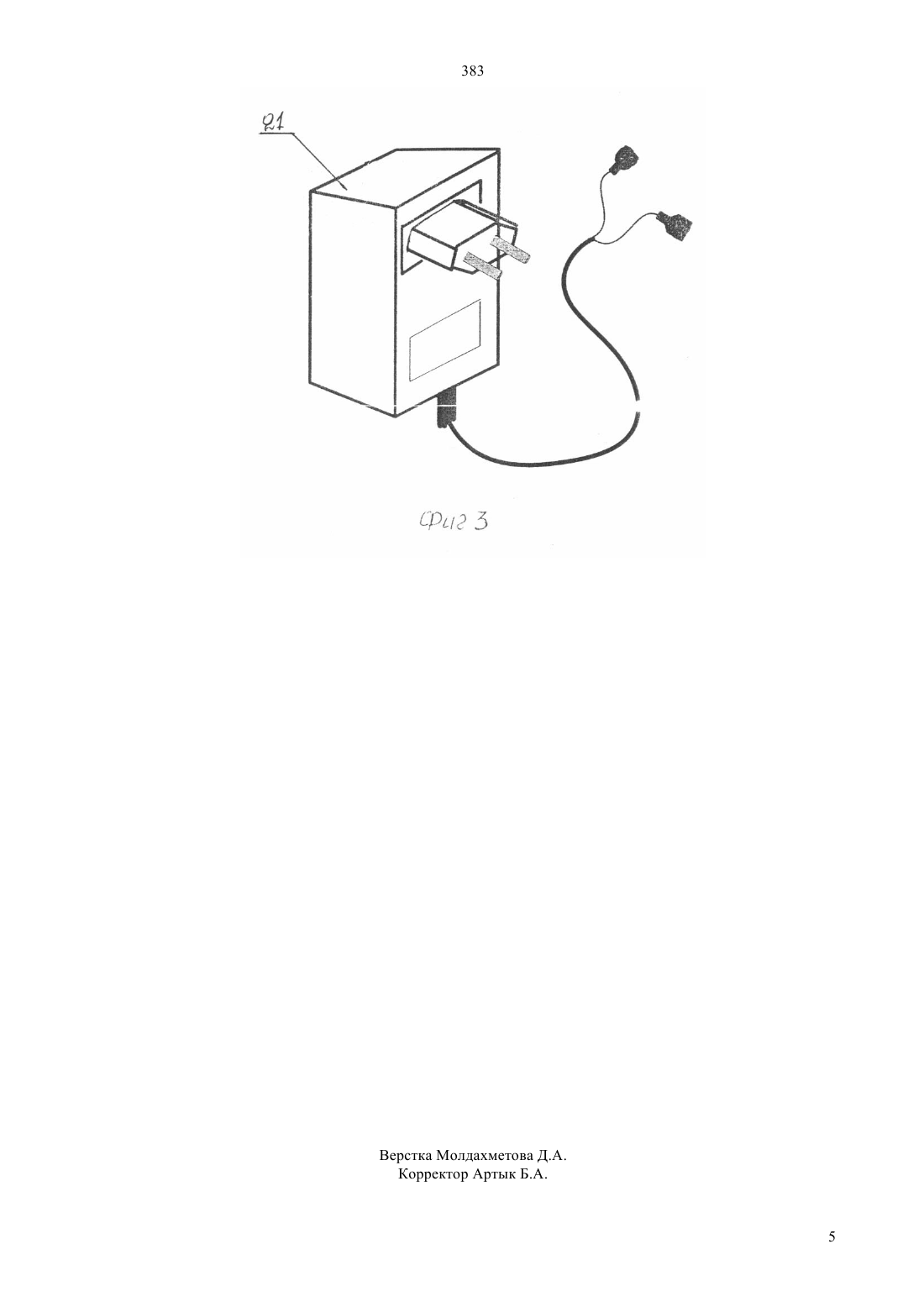

(51) 61 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технической задачей полезной модели является снижение трудоемкости таможенного контроля,ускорение поиска и достоверности полученного результата, которая достигается за счет того, что телескопическая штанга 14 снабжена модулем 15 телекамеры подключенной посредством кабеля 16 к блоку управления монитором. Эндоскоп поисковый позволяет проводить осмотр труднодоступных мест в помещениях,транспортных средствах и грузах, эксплуатировать в условиях умеренного климата на открытом воздухе и в помещениях.(56) Эндоскоп ЭТ 10-1,2-1,5 11. Руководство по эксплуатации 4276-002-0574622-99 РЭ. М., 2001(57) Полезная модель относится к оптико-механическому приборостроению, а более конкретно к техническим эндоскопам и может найти применение при осмотре труднодоступных полостей, когда возникает необходимость изменить угол визирования и фокусное расстояние. 383 Полезная модель относится к оптикомеханическому приборостроению, а более конкретно - к техническим эндоскопам и может найти применение в технической эндоскопии при осмотре труднодоступных полостей, когда возникает необходимость изменить угол визирования и фокусное расстояние для наблюдения объектов с конечных расстояний для визуального осмотра и может быть использовано при разработке промышленных эндоскопов. Известен эндоскоп (см. а.с.950303, М. кл. А 61 В 1/00, Бюл.30, 1982 г.)состоящий из рабочего органа, гибкой трубки, корпуса с окуляром,имеющим гайку диоптрийной наводки и наглазник. К переходному штуцеру закреплен световод, по которому передается свет от осветителя. Управление изгибом осуществляется механизмом управления. Рабочий орган представляет собой гибкую управляемую трубку прямоугольного сечения,каркас который состоит из металлических звеньев,на боковых гранях которых выполнены пазы для крепления упругих гибких связей. Кроме того рабочий орган снабжен переходной втулкой и объективной головкой, в которой закреплены выходные торцы световода подсветки и световода для передачи изображения, а также объектив. Для исследования закрытых полостей известен эндоскоп (см. а.с.1097263, М. кл. А 61 В 1/00,Бюл.22, 1984 г.) содержащий корпус с окуляром,гибкую трубку с расположенной на рабочем конце объективной частью. На корпусе установлен пульт управления содержащий ручку управления изгибом,трехпозиционный переключатель режима работы соленоида и кнопку пуска соленоида. Переключатель и кнопка соединены кабелем,переходящим внутри световода подсветки с блоком питания через разъемы. Блок питания выполнен унифицированным и служит как для подсветки, так и для питания электромагнита. Для исследования труднодоступных полостей известен эндоскоп (см. а.с.1554889, М. кл. А 61 В 1/00, Бюл. 13, 1990 г.) содержащий корпус с окуляром, диоптрийным кольцом, фокусирующим кольцо, полупрозрачным зеркалом и ручкой управления, световод подсветки и информационный световод. Световод подсветки проходит от источника света блока питания через вспомогательную гибкую трубку и рабочую гибкую трубку к объективу, установленному в управляемой головке. Большинство технических решений в своей основе предназначены для медицинских исследований и только некоторые из них могут применяться для технических целей после ведения дополнительных элементов и тем не менее мало пригодных для досмотра при таможенном контроле являющийся неотъемлемой частью технологии контроля на всех ее стадиях. Известен досмотровый комплекс зеркал ниоген (поиск-2) предназначенный для визуаль-ного досмотра труднодоступных неосвещенных мест в помещениях, транспортных средств и грузах (см. 2 Руководство по эксплуатации 5929-001-05743622-98 РЭ. Сертификат соответствия ГосстандартаРОСС . 015.04 ИП 00 системы СДС СНК 000016 от 22.11.2000 г., Москва, 2002 г.) содержащий набор сменных зеркал диаметром от 35 до 140 мм с телескопической штангой, кронштейн стержня держателя зеркала относительно оси телескопической штанги от минус 60 до плюс 160. Длина телескопической штанги вместе с рукояткой 1580 мм. Электрический фонарь типа 2003 с раствором выхода светового потока не менее 15. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является волоконно-оптический эндоскоп ЭТ 10-1,2-1,5 11 (см. Руководство по эксплуатации 4276-002-05743622-99 РЭ, сертификат соответствия Госстандарта системы СДС СНКРОСС . К 15.04 т ИПОО,зарегистрирован 22 июня 2000 г., Москва, 2001 г.) содержащий эндоскоп, блок освещения аккумуляторный, зарядное устройство, дистальный конец,ручку управления пространственной ориентации дистального конца, окуляр, жгут, разъем для соединения жгута подсветки с блоком освещения,переключатель включения-выключения подсветки,разъем подключения внешних потребителей. Недостатком известного устройства является несовершенство в общем конструкции в связи с чем недостаточная достоверность полученных результатов объектов обследования, трудность и продолжительность во времени, что, в конечном счете,снижает эффективность таможенного контроля. Технической задачей полезной модели является снижение трудоемкости таможенного контроля,ускорение поиска и достоверности полученного результата, которая достигается за счет того, что телескопическая штанга снабжена модулем телекамеры подключенной посредством кабеля к блоку управления монитором с жидкокристаллическим экраном и подключенного к аккумуляторной батареи с зарядным устройством. Сущность технического решения поясняется чертежами, где на фиг. 1 - монитор с блоком управления, фиг.2 - телескопическая штанга с модулем телекамеры УК-216, фиг. 3 - зарядное устройство. Эндоскоп поисковый содержит монитор 1 с жидкокристаллическим экраном и блоком управления 2, на котором размещены кнопка 3 включения - выключения устройством, кнопка 4 включения автовидео, кнопка 5 включения функции выбора канала по убыванию, кнопка 6 включения функции выбора канала по возрастанию, кнопка 7 включения меню, кнопка 8 уменьшения звука,кнопка 9 увеличения звука, кнопка 10 дополнительное включение-выключение устройства,индикатор 11 включения питания, гнездо 12 подключение видеокамеры, гнездо 13 для подключения аккумуляторной батареи (на схеме не показано как общеизвестное устройство). Телескопическая штанга 14 с модулем 15 телекамеры УК-216 снабжена питающим кабелем 16 со штекером для подключения к блоку управления монитором с фиксирующими замками 17. 383 В свою очередь модуль телекамеры 15 снабжен фотодатчиком 18 с инфракрасным излучателем 19 и размещенной по центру модуля телекамерой 20. Зарядное устройство 21 предназначено для своевременной подзарядки аккумуляторной батареи в промежутках между работой. Устройство работает следующим образом. Установит кнопку 2 в положение вкл при этом должен загореться индикатор питания 11 на мониторе 2. Если индикатор питания 11 мигает, то необходимо подзарядить аккумуляторную батарею. Установить необходимую длину телескопической штанги 14. Для этого открыть замок 17 на штанге 14 поворотом колеи относительно друг друга, выдвинуть соответствующее колено на нужную длину и закрыть замок 17. Направить конец телескопической штанги 14 с модулем 15 телекамеры на досматриваемый объект и перемещая в необходимом направлении конец штанги 14 с модулем 15 телекамеры, наблюдать на мониторе 2 изображение обследуемых мест объекта. Для отключения эндоскопа поискового установить переключатель питания 3 в положение выкл. Эндоскоп поисковый позволяет проводить осмотр труднодоступных мест в помещениях,транспортных средств и грузах, эксплуатировать в условиях умеренного климата на открытом воздухе и в помещениях. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Эндоскоп поисковый, содержащий дистальный конец, ручку управления пространственной ориентации дистального конца, окуляр, жгут подсветки,отличающийся тем, что дистальный конец выполнен в виде модуля телекамеры с подсветкой,размещенной на телескопической штанге, и подключенного к монитору с жидко-кристаллическим экраном через блок управления.
