Забивная железобетонная свая

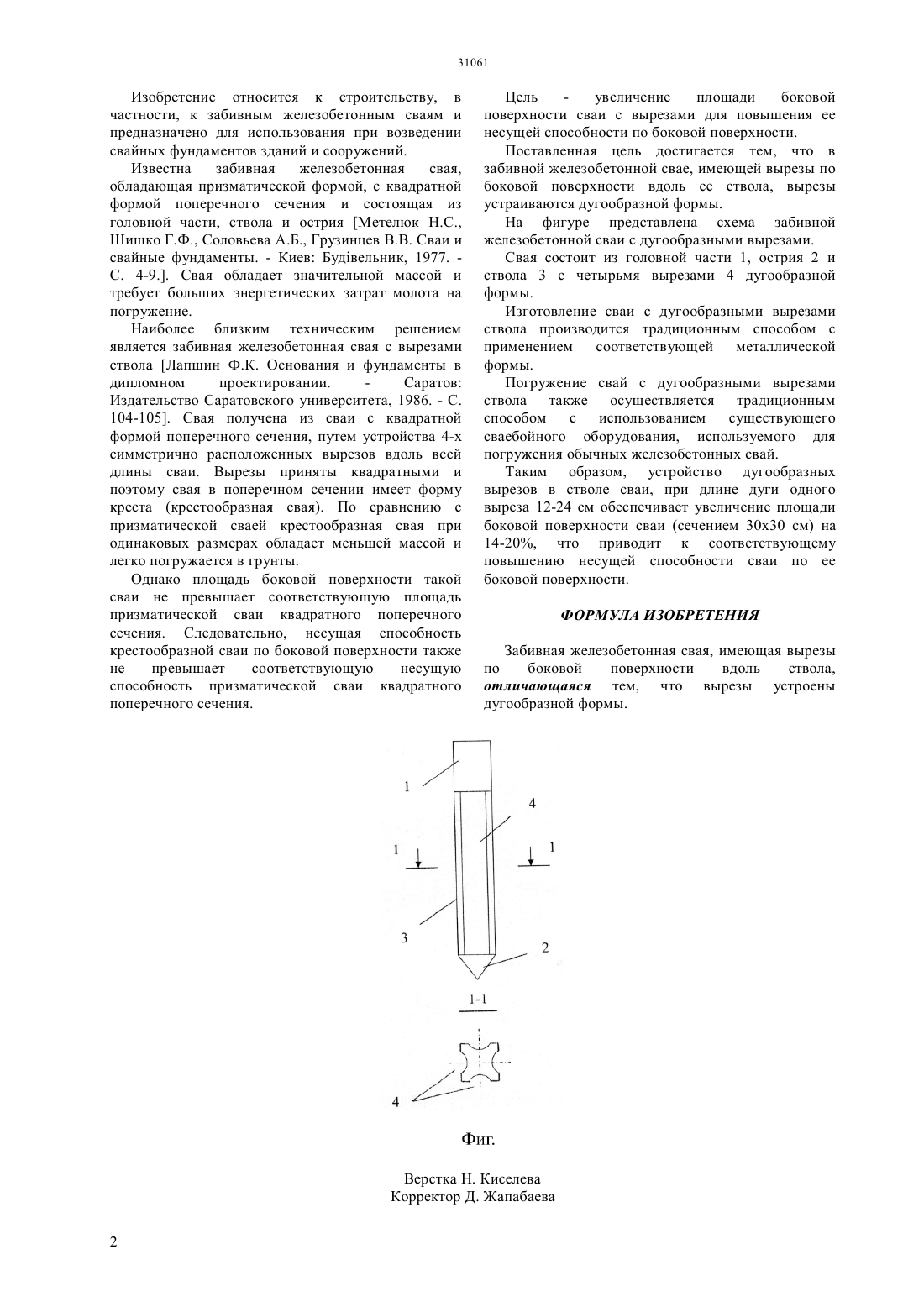

(51) 02 5/00 (2006.01) 02 5/22 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству, в частности, к забивным железобетонным сваям и предназначено для использования при возведении свайных фундаментов зданий и сооружений. Свая забивная железобетонная, имеющая дугообразные вырезы по боковой поверхности вдоль ствола.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Лапшин Ф.К. Основания и фундаменты в дипломном проектировании. Саратов Издательство Саратовского университета, 1986 Изобретение относится к строительству, в частности, к забивным железобетонным сваям и предназначено для использования при возведении свайных фундаментов зданий и сооружений. Известна забивная железобетонная свая,обладающая призматической формой, с квадратной формой поперечного сечения и состоящая из головной части, ствола и острия Метелюк Н.С.,Шишко Г.Ф., Соловьева А.Б., Грузинцев В.В. Сваи и свайные фундаменты. - Киев Будвельник, 1977. С. 4-9 Свая обладает значительной массой и требует больших энергетических затрат молота на погружение. Наиболее близким техническим решением является забивная железобетонная свая с вырезами ствола Лапшин Ф.К. Основания и фундаменты в дипломном проектировании. Саратов Издательство Саратовского университета, 1986. - С. 104-105. Свая получена из сваи с квадратной формой поперечного сечения, путем устройства 4-х симметрично расположенных вырезов вдоль всей длины сваи. Вырезы приняты квадратными и поэтому свая в поперечном сечении имеет форму креста (крестообразная свая). По сравнению с призматической сваей крестообразная свая при одинаковых размерах обладает меньшей массой и легко погружается в грунты. Однако площадь боковой поверхности такой сваи не превышает соответствующую площадь призматической сваи квадратного поперечного сечения. Следовательно, несущая способность крестообразной сваи по боковой поверхности также не превышает соответствующую несущую способность призматической сваи квадратного поперечного сечения. Цель увеличение площади боковой поверхности сваи с вырезами для повышения ее несущей способности по боковой поверхности. Поставленная цель достигается тем, что в забивной железобетонной свае, имеющей вырезы по боковой поверхности вдоль ее ствола, вырезы устраиваются дугообразной формы. На фигуре представлена схема забивной железобетонной сваи с дугообразными вырезами. Свая состоит из головной части 1, острия 2 и ствола 3 с четырьмя вырезами 4 дугообразной формы. Изготовление сваи с дугообразными вырезами ствола производится традиционным способом с применением соответствующей металлической формы. Погружение свай с дугообразными вырезами ствола также осуществляется традиционным способом с использованием существующего сваебойного оборудования, используемого для погружения обычных железобетонных свай. Таким образом, устройство дугообразных вырезов в стволе сваи, при длине дуги одного выреза 12-24 см обеспечивает увеличение площади боковой поверхности сваи (сечением 3030 см) на 14-20, что приводит к соответствующему повышению несущей способности сваи по ее боковой поверхности. ФОРМУЛА ИЗОБРЕТЕНИЯ Забивная железобетонная свая, имеющая вырезы по боковой поверхности вдоль ствола,отличающаяся тем, что вырезы устроены дугообразной формы.
