Способ химического обогащения нефелинов

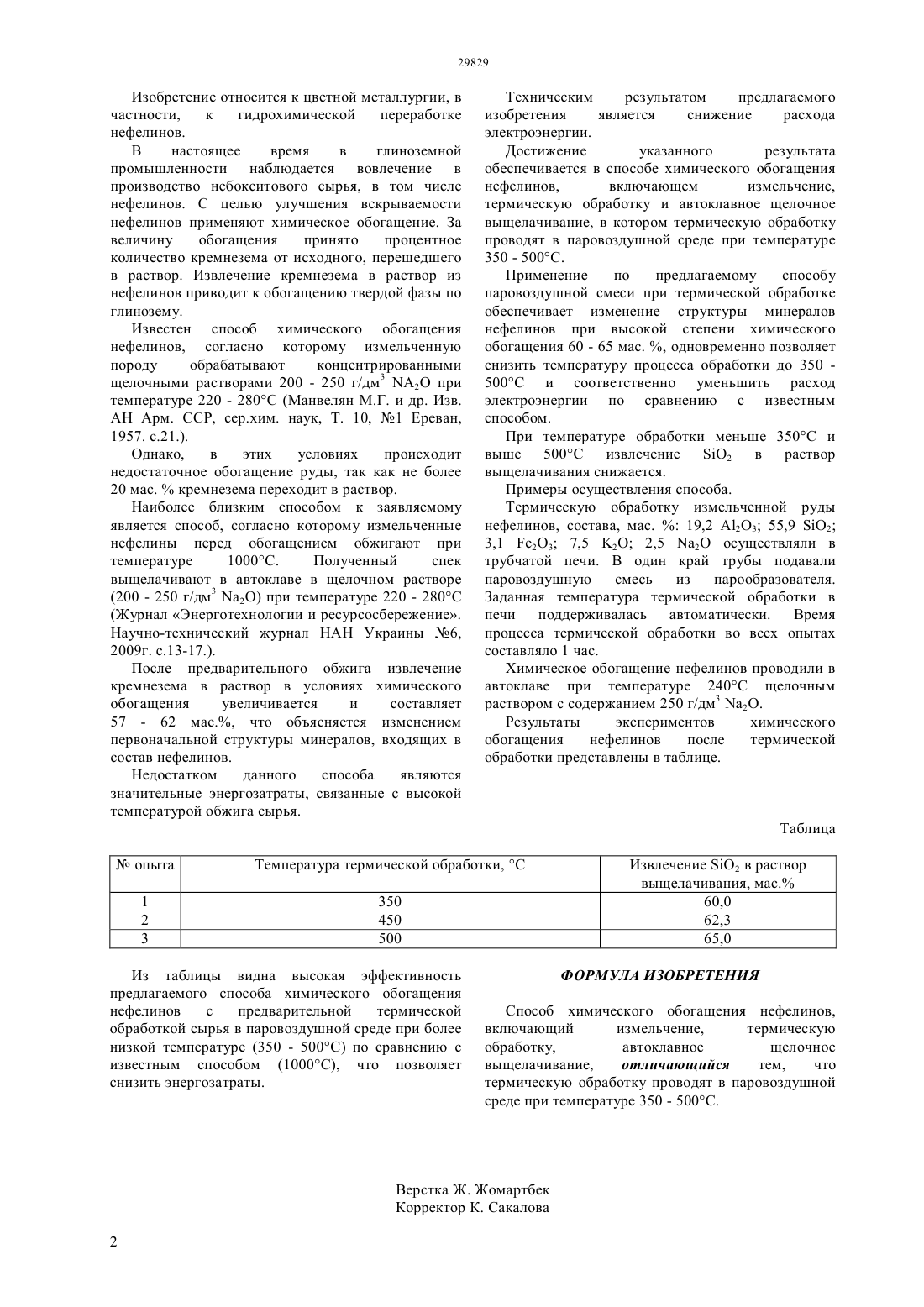

(54) СПОСОБ ХИМИЧЕСКОГО ОБОГАЩЕНИЯ НЕФЕЛИНОВ(57) Изобретение относится к цветной металлургии,в частности, к гидрохимической переработке нефелинов. Способ химического обогащения нефелинов включает измельчение, термическую обработку в паровоздушной среде при температуре 350 - 500 С и автоклавное щелочное выщелачивание. Техническим результатом изобретения является снижение расхода электроэнергии.(72) Тастанов Ербулат АдиятовичАбдулвалиев Ринат Анварбекович Садыралиева Уулболсун ЖеенкуловнаГладышев Сергей Владиленович Бейсембекова Кулжайык ОтархановнаПозмогов Валерий Анатольевич(73) Акционерное общество Центр наук о земле,металлургии и обогащения(56) Журнал Энерготехнологии и ресурсосбережение. Научно-технический журнал НАЫ Украины 6, 2009 г. с.13-17 Изобретение относится к цветной металлургии, в частности,к гидрохимической переработке нефелинов. В настоящее время в глиноземной промышленности наблюдается вовлечение в производство небокситового сырья, в том числе нефелинов. С целью улучшения вскрываемости нефелинов применяют химическое обогащение. За величину обогащения принято процентное количество кремнезема от исходного, перешедшего в раствор. Извлечение кремнезема в раствор из нефелинов приводит к обогащению твердой фазы по глинозему. Известен способ химического обогащения нефелинов, согласно которому измельченную породу обрабатывают концентрированными щелочными растворами 200 - 250 г/дм 3 2 при температуре 220 - 280 С (Манвелян М.Г. и др. Изв. АН Арм. ССР, сер.хим. наук, Т. 10, 1 Ереван,1957. с.21.). Однако,в этих условиях происходит недостаточное обогащение руды, так как не более 20 мас.кремнезема переходит в раствор. Наиболее близким способом к заявляемому является способ, согласно которому измельченные нефелины перед обогащением обжигают при температуре 1000 С. Полученный спек выщелачивают в автоклаве в щелочном растворе(Журнал Энерготехнологии и ресурсосбережение. Научно-технический журнал НАН Украины 6,2009 г. с.13-17.). После предварительного обжига извлечение кремнезема в раствор в условиях химического обогащения увеличивается и составляет 57 - 62 мас., что объясняется изменением первоначальной структуры минералов, входящих в состав нефелинов. Недостатком данного способа являются значительные энергозатраты, связанные с высокой температурой обжига сырья. Техническим результатом предлагаемого изобретения является снижение расхода электроэнергии. Достижение указанного результата обеспечивается в способе химического обогащения нефелинов,включающем измельчение,термическую обработку и автоклавное щелочное выщелачивание, в котором термическую обработку проводят в паровоздушной среде при температуре 350 - 500 С. Применение по предлагаемому способу паровоздушной смеси при термической обработке обеспечивает изменение структуры минералов нефелинов при высокой степени химического обогащения 60 - 65 мас. , одновременно позволяет снизить температуру процесса обработки до 350 500 С и соответственно уменьшить расход электроэнергии по сравнению с известным способом. При температуре обработки меньше 350 С и выше 500 С извлечение 2 в раствор выщелачивания снижается. Примеры осуществления способа. Термическую обработку измельченной руды нефелинов, состава, мас.19,2 А 23 55,9 2 3,1 е 23 7,5 2 2,5 2 осуществляли в трубчатой печи. В один край трубы подавали паровоздушную смесь из парообразователя. Заданная температура термической обработки в печи поддерживалась автоматически. Время процесса термической обработки во всех опытах составляло 1 час. Химическое обогащение нефелинов проводили в автоклаве при температуре 240 С щелочным раствором с содержанием 250 г/дм 3 2. Результаты экспериментов химического обогащения нефелинов после термической обработки представлены в таблице. Из таблицы видна высокая эффективность предлагаемого способа химического обогащения нефелинов с предварительной термической обработкой сырья в паровоздушной среде при более низкой температуре (350 - 500 С) по сравнению с известным способом (1000 С), что позволяет снизить энергозатраты. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ химического обогащения нефелинов,включающий измельчение,термическую обработку,автоклавное щелочное выщелачивание,отличающийся тем,что термическую обработку проводят в паровоздушной среде при температуре 350 - 500 С.
