Способ получения иодида меди (I)

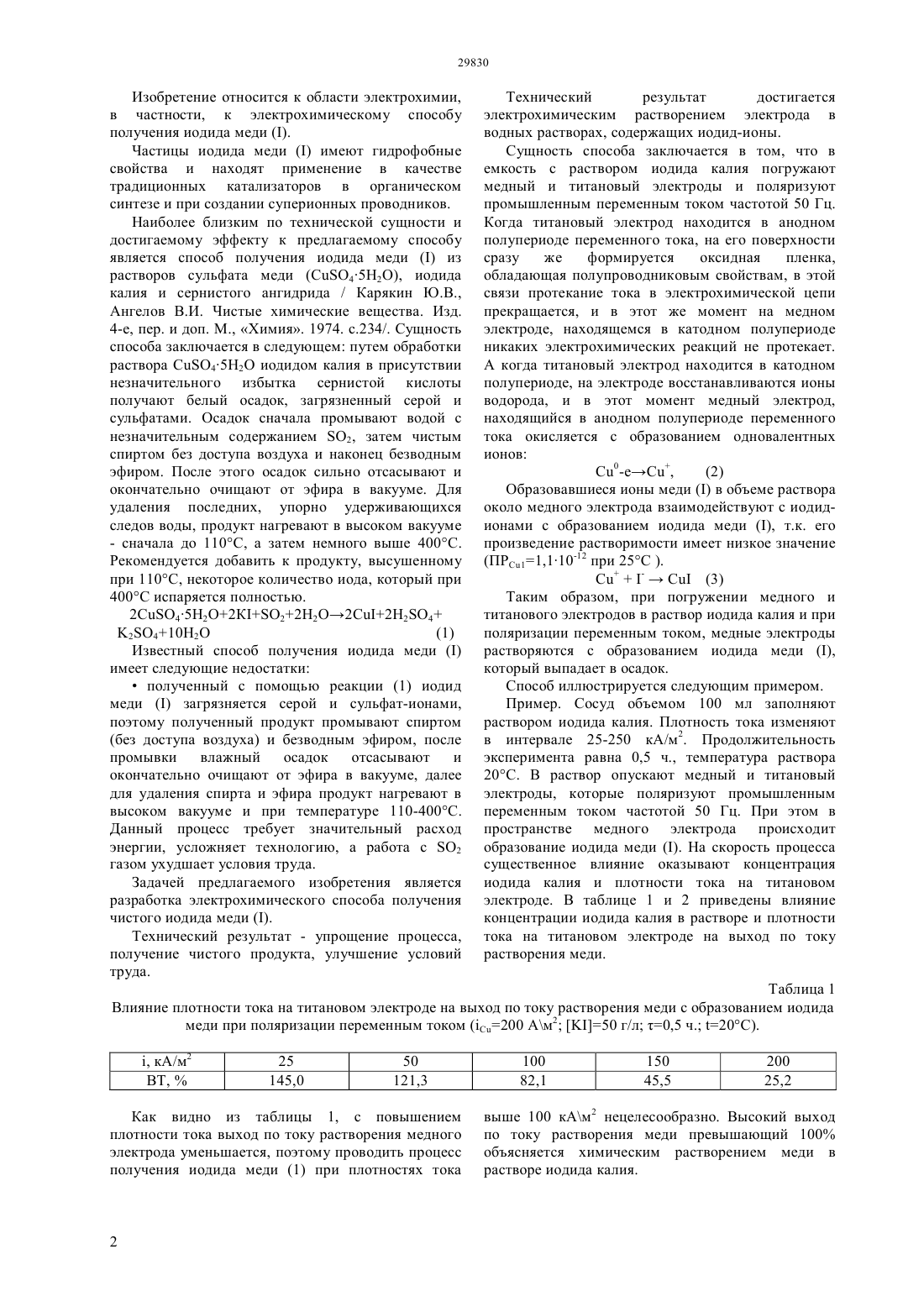

(51) 01 3/04 (2006.01) 25 1/24 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ медный и титановый электроды и поляризуют промышленным переменным током частотой 50 Гц. Когда титановый электрод находится в анодном полупериоде переменного тока, на его поверхности сразу же формируется оксидная пленка,обладающая полупроводниковым свойствам, в этой связи протекание тока в электрохимической цепи прекращается, и в этот же момент на медном электроде находящемся в катодном полупериоде никаких электрохимических реакций не протекает. А когда титановый электрод находится в катодном полупериоде, на электроде восстанавливаются ионы водорода, и в этот момент медный электрод,находящийся в анодном полупериоде переменного тока окисляется с образованием одновалентных ионов С 0-еС,(1) Образовавшиеся ионы медив объеме раствора около медного электрода взаимодействуют с иодидионами с образованием иодида меди , т.к. его произведение растворимости имеет низкое значение(2) Таким образом, при погружении медного и титанового электродов в раствор иодида калия и при поляризации переменным током, медные электроды растворяются с образованием иодида меди , который выпадает в осадок.(72) Баешов Абдуали Баешович Кадирбаева Алтынай Сарсеновна Баешова Ажар Коспановна(73) Акционерное общество Институт органического катализа и электрохимии им. Д.В. Сокольского(54) СПОСОБ ПОЛУЧЕНИЯ ИОДИДА МЕДИ(57) Изобретение относится к области электрохимии, в частности, к электрохимическому способу получения иодида меди . Частицы иодида медиимеют гидрофобные свойства и находят применение в качестве традиционных катализаторов в органическом синтезе и при создании суперионных проводников. Задачей предлагаемого изобретения является разработка электрохимического способа получения чистого иодида меди . Технический результат - упрощение процесса,получение чистого продукта, улучшение условий труда. Технический результат достигается электрохимическим растворением электрода в водных растворах, содержащих иодид-ионы. Сущность способа заключается в том, что в емкость с раствором иодида калия погружают Изобретение относится к области электрохимии,в частности, к электрохимическому способу получения иодида меди . Частицы иодида медиимеют гидрофобные свойства и находят применение в качестве традиционных катализаторов в органическом синтезе и при создании суперионных проводников. Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому способу является способ получения иодида медииз растворов сульфата меди (452), иодида калия и сернистого ангидрида / Карякин Ю.В.,Ангелов В.И. Чистые химические вещества. Изд. 4-е, пер. и доп. М., Химия. 1974. .234/. Сущность способа заключается в следующем путем обработки раствора 452 иодидом калия в присутствии незначительного избытка сернистой кислоты получают белый осадок, загрязненный серой и сульфатами. Осадок сначала промывают водой с незначительным содержанием 2, затем чистым спиртом без доступа воздуха и наконец безводным эфиром. После этого осадок сильно отсасывают и окончательно очищают от эфира в вакууме. Для удаления последних, упорно удерживающихся следов воды, продукт нагревают в высоком вакууме- сначала до 110 С, а затем немного выше 400 С. Рекомендуется добавить к продукту, высушенному при 110 С, некоторое количество иода, который при 400 С испаряется полностью. 24522 К 22 Н 22224 2410 Н 2(1) Известный способ получения иодида медиимеет следующие недостаткиполученный с помощью реакции (1) иодид медизагрязняется серой и сульфат-ионами,поэтому полученный продукт промывают спиртом(без доступа воздуха) и безводным эфиром, после промывки влажный осадок отсасывают и окончательно очищают от эфира в вакууме, далее для удаления спирта и эфира продукт нагревают в высоком вакууме и при температуре 110-400 С. Данный процесс требует значительный расход энергии, усложняет технологию, а работа с 2 газом ухудшает условия труда. Задачей предлагаемого изобретения является разработка электрохимического способа получения чистого иодида меди . Технический результат - упрощение процесса,получение чистого продукта, улучшение условий труда. Технический результат достигается электрохимическим растворением электрода в водных растворах, содержащих иодид-ионы. Сущность способа заключается в том, что в емкость с раствором иодида калия погружают медный и титановый электроды и поляризуют промышленным переменным током частотой 50 Гц. Когда титановый электрод находится в анодном полупериоде переменного тока, на его поверхности сразу же формируется оксидная пленка,обладающая полупроводниковым свойствам, в этой связи протекание тока в электрохимической цепи прекращается, и в этот же момент на медном электроде, находящемся в катодном полупериоде никаких электрохимических реакций не протекает. А когда титановый электрод находится в катодном полупериоде, на электроде восстанавливаются ионы водорода, и в этот момент медный электрод,находящийся в анодном полупериоде переменного тока окисляется с образованием одновалентных ионов С 0-еС,(2) Образовавшиеся ионы медив объеме раствора около медного электрода взаимодействуют с иодидионами с образованием иодида меди , т.к. его произведение растворимости имеет низкое значение(ПР 11,110-12 при 25 С ). С-С (3) Таким образом, при погружении медного и титанового электродов в раствор иодида калия и при поляризации переменным током, медные электроды растворяются с образованием иодида меди ,который выпадает в осадок. Способ иллюстрируется следующим примером. Пример. Сосуд объемом 100 мл заполняют раствором иодида калия. Плотность тока изменяют в интервале 25-250 кА/м 2. Продолжительность эксперимента равна 0,5 ч., температура раствора 20 С. В раствор опускают медный и титановый электроды, которые поляризуют промышленным переменным током частотой 50 Гц. При этом в пространстве медного электрода происходит образование иодида меди . На скорость процесса существенное влияние оказывают концентрация иодида калия и плотности тока на титановом электроде. В таблице 1 и 2 приведены влияние концентрации иодида калия в растворе и плотности тока на титановом электроде на выход по току растворения меди. Таблица 1 Влияние плотности тока на титановом электроде на выход по току растворения меди с образованием иодида меди при поляризации переменным током (200 Ам 2 50 г/л 0,5 ч. 20). Как видно из таблицы 1, с повышением плотности тока выход по току растворения медного электрода уменьшается, поэтому проводить процесс получения иодида меди (1) при плотностях тока выше 100 кАм 2 нецелесообразно. Высокий выход по току растворения меди превышающий 100 объясняется химическим растворением меди в растворе иодида калия. Таблица 2 Влияние концентрации иодида калия на выход по току растворения медного электрода при поляризации переменным током (200 м 2100 кАм 2, 0 5 ч. 20). Как видно из таблицы 2 при концентрации иодида калия 25-75 г/л максимальный выход по токупревышает 50. Предложенный способ по сравнению с прототипом имеет следующие преимущества- полученный продукт - иодид медиявляется чистым, не загрязняется серой и ионами сульфата, в т.е. исключается очистка продукта, как в случае прототипа, следовательно, следует отметить, что процесс упрощается.- процесс образования иодида медипротекает при комнатной температуре, т.е. уменьшается расход энергии, улучшаются условия труда, т.к. процесс осуществляется без применения 2 газа. Таким образом,впервые разработан упрощенный,энергетически выгодный и принципиально новый способ получения иодида меди . ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения иодида медииз водных растворов,содержащих иодид-ионы,отличающийся тем, что синтез осуществляют электролизом при поляризации медного и титанового электрода промышленным переменным током при плотностях тока на титановом электроде 25-50 кА/м и при концентрации иодида калия 25-75 г/л.
