Поливной сифон

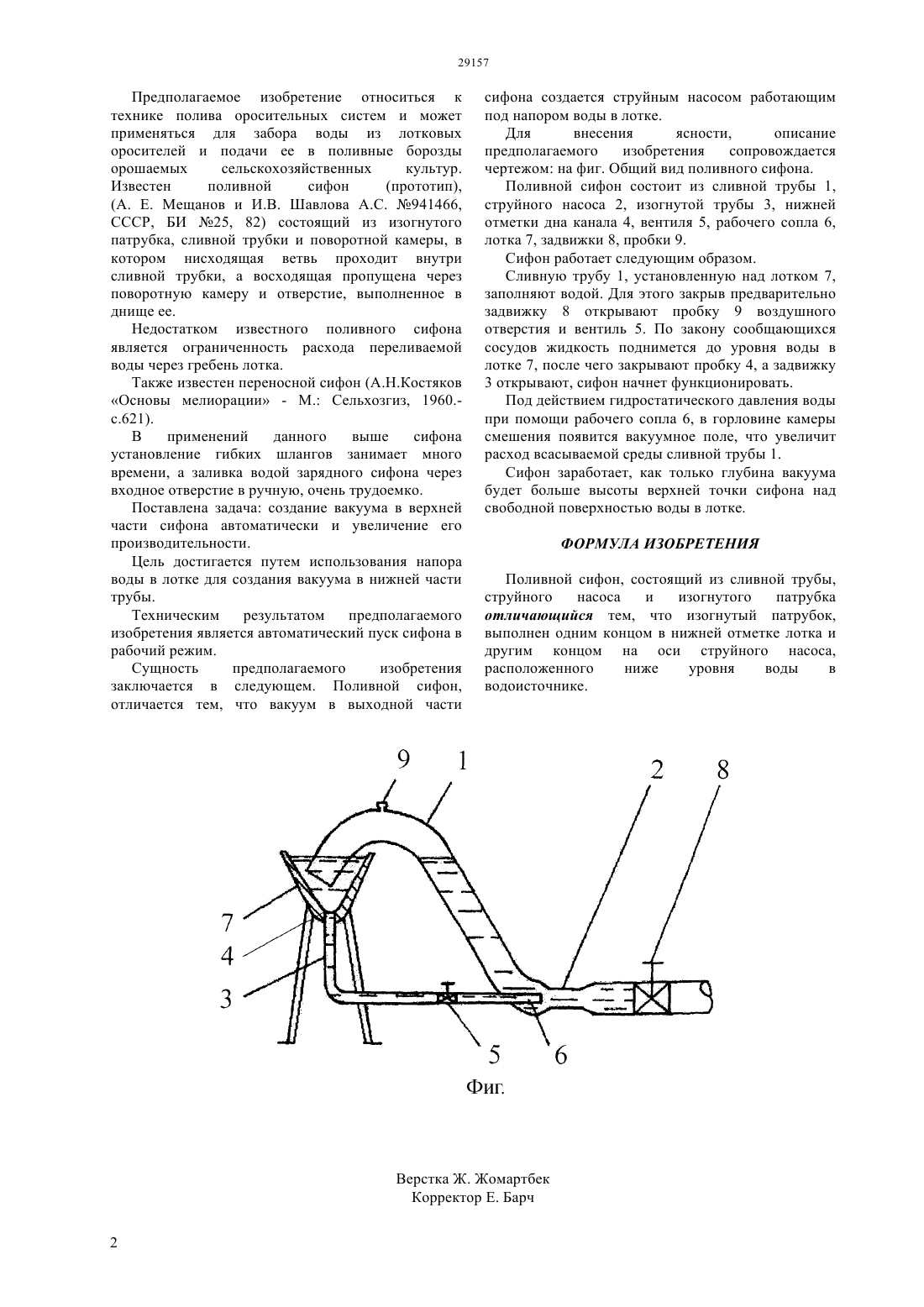

(51) 02 13/02 (2006.01) 04 10/00 (2006.01) 03 5/20 (2006.01) 03 5/042 (2006.01) 02 7/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Предполагаемое изобретение относиться к технике полива оросительных систем и может применяться для забора воды из лотковых оросителей и подачи ее в поливные борозды орошаемых сельскохозяйственных культур. Поливной сифон, отличается тем, что вакуум в выходной части сифона создается струйным насосом, работающим под напором воды в лотке(канале). Поливной сифон обладает быстрым заполнением его водой и увеличением его производительности, поэтому найдет широкое практическое применение.(72) Абдураманов Нурлан Абдуманапович Ташенова Айгуль Мухаметкаримовна Жоламанов Нуржан Жаканович(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан Предполагаемое изобретение относиться к технике полива оросительных систем и может применяться для забора воды из лотковых оросителей и подачи ее в поливные борозды орошаемых сельскохозяйственных культур. Известен поливной сифон(прототип),(А. Е. Мещанов и И.В. Шавлова А.С. 941466,СССР, БИ 25, 82) состоящий из изогнутого патрубка, сливной трубки и поворотной камеры, в котором нисходящая ветвь проходит внутри сливной трубки, а восходящая пропущена через поворотную камеру и отверстие, выполненное в днище ее. Недостатком известного поливного сифона является ограниченность расхода переливаемой воды через гребень лотка. Также известен переносной сифон (А.Н.Костяков Основы мелиорации - М. Сельхозгиз, 1960.с.621). В применений данного выше сифона установление гибких шлангов занимает много времени, а заливка водой зарядного сифона через входное отверстие в ручную, очень трудоемко. Поставлена задача создание вакуума в верхней части сифона автоматически и увеличение его производительности. Цель достигается путем использования напора воды в лотке для создания вакуума в нижней части трубы. Техническим результатом предполагаемого изобретения является автоматический пуск сифона в рабочий режим. Сущность предполагаемого изобретения заключается в следующем. Поливной сифон,отличается тем, что вакуум в выходной части сифона создается струйным насосом работающим под напором воды в лотке. Для внесения ясности,описание предполагаемого изобретения сопровождается чертежом на фиг. Общий вид поливного сифона. Поливной сифон состоит из сливной трубы 1,струйного насоса 2, изогнутой трубы 3, нижней отметки дна канала 4, вентиля 5, рабочего сопла 6,лотка 7, задвижки 8, пробки 9. Сифон работает следующим образом. Сливную трубу 1, установленную над лотком 7,заполняют водой. Для этого закрыв предварительно задвижку 8 открывают пробку 9 воздушного отверстия и вентиль 5. По закону сообщающихся сосудов жидкость поднимется до уровня воды в лотке 7, после чего закрывают пробку 4, а задвижку 3 открывают, сифон начнет функционировать. Под действием гидростатического давления воды при помощи рабочего сопла 6, в горловине камеры смешения появится вакуумное поле, что увеличит расход всасываемой среды сливной трубы 1. Сифон заработает, как только глубина вакуума будет больше высоты верхней точки сифона над свободной поверхностью воды в лотке. ФОРМУЛА ИЗОБРЕТЕНИЯ Поливной сифон, состоящий из сливной трубы,струйного насоса и изогнутого патрубка отличающийся тем, что изогнутый патрубок,выполнен одним концом в нижней отметке лотка и другим концом на оси струйного насоса,расположенного ниже уровня воды в водоисточнике.
