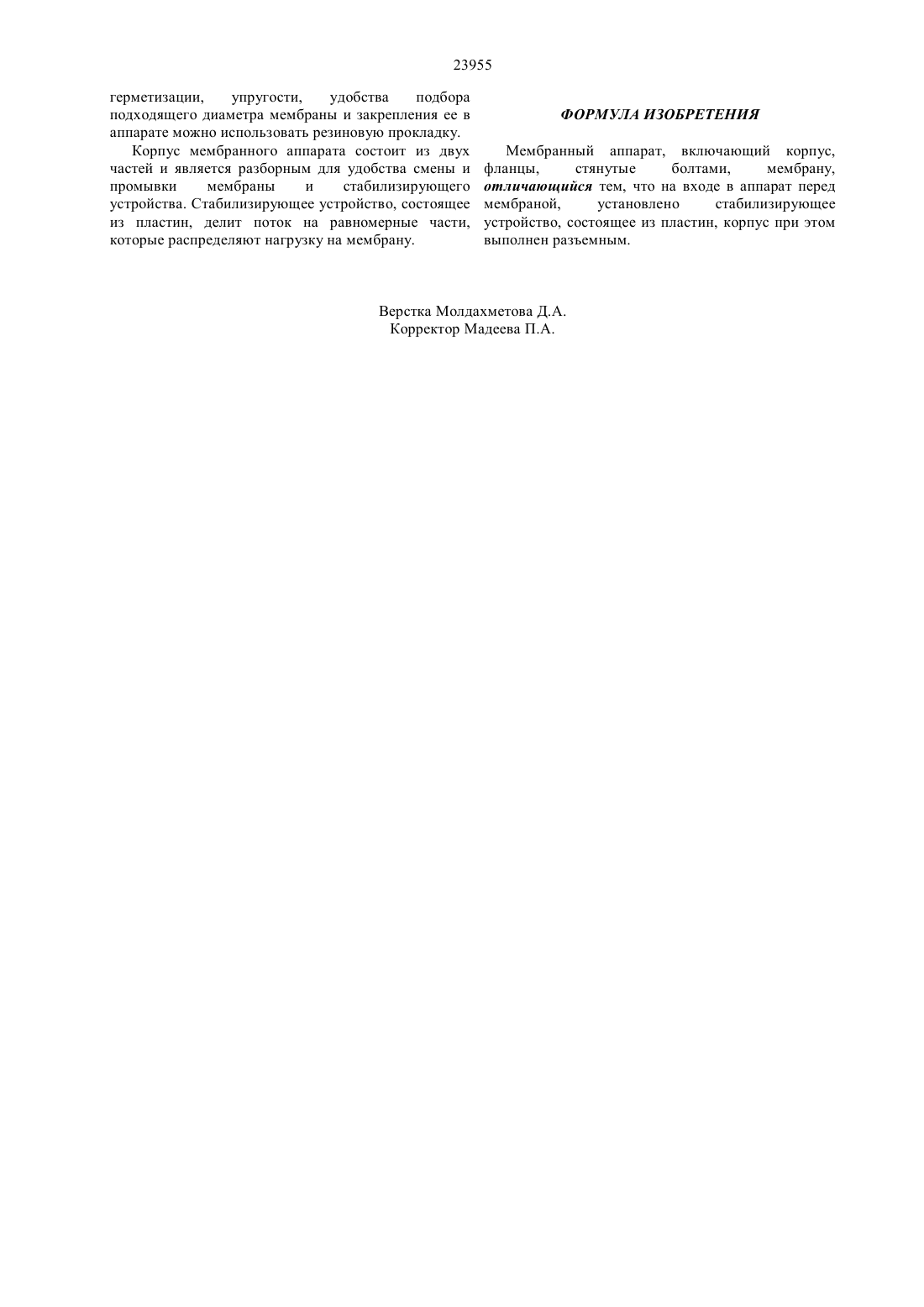

Мембранный аппарат

(51) 01 63/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к области очистки воды и может быть использовано для очистки и доочистки хозяйственно-питьевых вод, промышленных стоков,очистки бытовых сточных вод и обессоливания. Известен мембранный аппарат обратноосмотической обработки воды(А.А. Ясминов, А.К. Орлов, Ф.Н. Карелин, Я.Д. Рапопорт. Обработка воды обратным осмосом и ультрафильтрацией. - М. Стройиздат, 1978, с.6-7), в прямоугольном корпусе которого находятся подводящий и отводящий каналы, канал для отвода концентрата, мембрана. В данном аппарате исходная вода под давлением, превышающим осмотическое,параллельно расположению мембраны подается в аппарат, из которого выходят два потока фильтрат,очищенный от растворенных веществ, и концентрат с увеличенным по сравнению с исходной жидкостью содержанием растворенных веществ. Недостатками известного технического решения являются низкая скорость фильтрования, низкое качество фильтрата. Известен также мембранный аппарат прямоугольной формы для очистки жидкостей,выбранный в качестве прототипа. Аппарат содержит корпус,фланцы,стянутые болтами,две уплотнительные пластины,между которыми помещают пакет чередующихся пластин дренажных и разделительных, и ленточная мембрана (см. Ю.И. Дытнерский. Процессы и аппараты химической очистки. Ч.2. - М. Химия, 2002, с. 349). доочистки хозяйственно-питьевых вод,промышленных стоков, очистки бытовых сточных вод и обессоливания. Задача изобретения повышение скорости фильтрования и качества фильтрата. Технический результат - улучшение динамических свойств работы аппарата, повышение механической прочности мембран. Сущность изобретения заключается в следующем. Предложен мембранный аппарат, включающий корпус, фланцы,стянутые болтами, мембрану, на входе в аппарат перед мембраной, установлено стабилизирующее устройство, состоящее из пластин, корпус при этом выполнен разъемным. Недостатками известного технического решения являются низкая скорость фильтрования, низкое качество фильтрата. Задача изобретения - повышение скорости фильтрования и качества фильтрата. Технический результат улучшение динамических свойств работы аппарата, повышение механической прочности мембран. Сущность изобретения заключается в следующем. Предложен мембранный аппарат, включающий корпус, фланцы, стянутые болтами, мембрану,отличающийся тем, что на входе в аппарат перед мембраной,установлено стабилизирующее устройство, состоящее из пластин, корпус при этом выполнен разъемным. На фиг. изображен мембранный аппарат - общий вид. Мембранный аппарат содержит корпус 1,подводящий 2 и отводящий 3 каналы с водой, канал для отвода концентрата 4, стабилизирующее поток устройство 5, мембрана 6, фланцы 7. Корпус 1 мембранного аппарата состоит из двух частей верхней и нижней. В верхней части корпуса 1 находится подводящий канал 2, по которому исходная вода под давлением направляется на очистку через мембрану 6, стабилизирующее поток устройство 5, канал для отвода концентрата 4. В нижней части корпуса 1 находится отводящий канал 3. Между верхней и нижней частями корпуса данного аппарата находится мембрана 6, все эти части соединены между собой фланцами 7. Для(72) Терликбаева Эльнара Алтаевна Давыдов Юрий Федорович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к области очистки воды и может быть использовано для очистки и 23955 герметизации,упругости,удобства подбора подходящего диаметра мембраны и закрепления ее в аппарате можно использовать резиновую прокладку. Корпус мембранного аппарата состоит из двух частей и является разборным для удобства смены и промывки мембраны и стабилизирующего устройства. Стабилизирующее устройство, состоящее из пластин, делит поток на равномерные части,которые распределяют нагрузку на мембрану. ФОРМУЛА ИЗОБРЕТЕНИЯ Мембранный аппарат, включающий корпус,фланцы,стянутые болтами,мембрану,отличающийся тем, что на входе в аппарат перед мембраной,установлено стабилизирующее устройство, состоящее из пластин, корпус при этом выполнен разъемным.
