Мембранный аппарат для очистки жидкости
Номер инновационного патента: 21682
Опубликовано: 15.09.2009
Авторы: Азимов Абдугани Муталович, Сапарбекова Альмира Амангельдиевна, Шакиров Биржан Сардарович, Султанбекова Парида Сынабаевна, Мамбетова Айжан Калдыбековна
Формула / Реферат
Изобретение относится к области мембранной техники и может быть использовано для концентрирования или очистки растворов методами ультрафильтрации и микрофильтрации.
Задача изобретения - повышение производительности и эффективности очистки жидкости за счет повышения турбулентности потока обеспечивающий снижение уровня концентрационной поляризации.

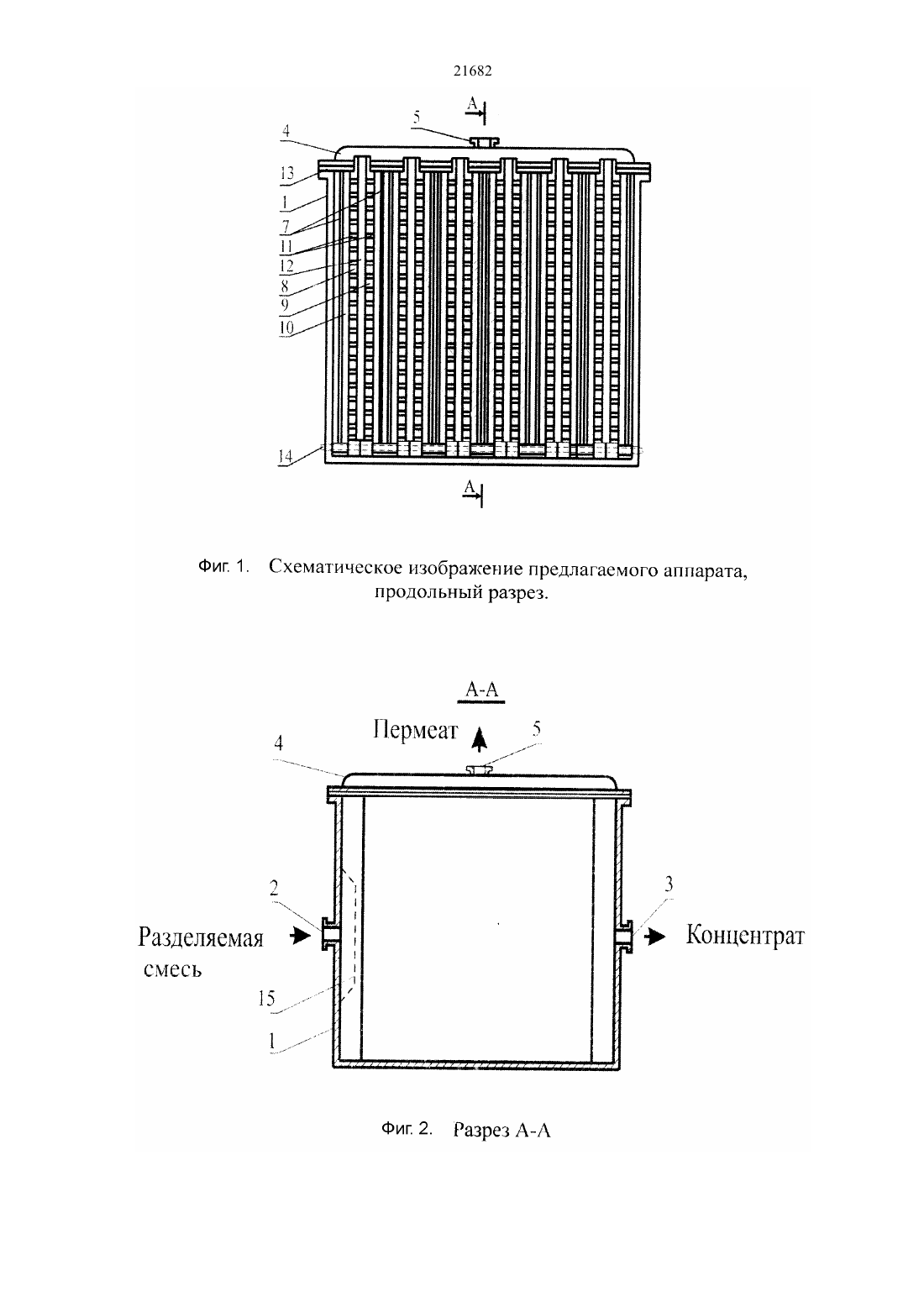

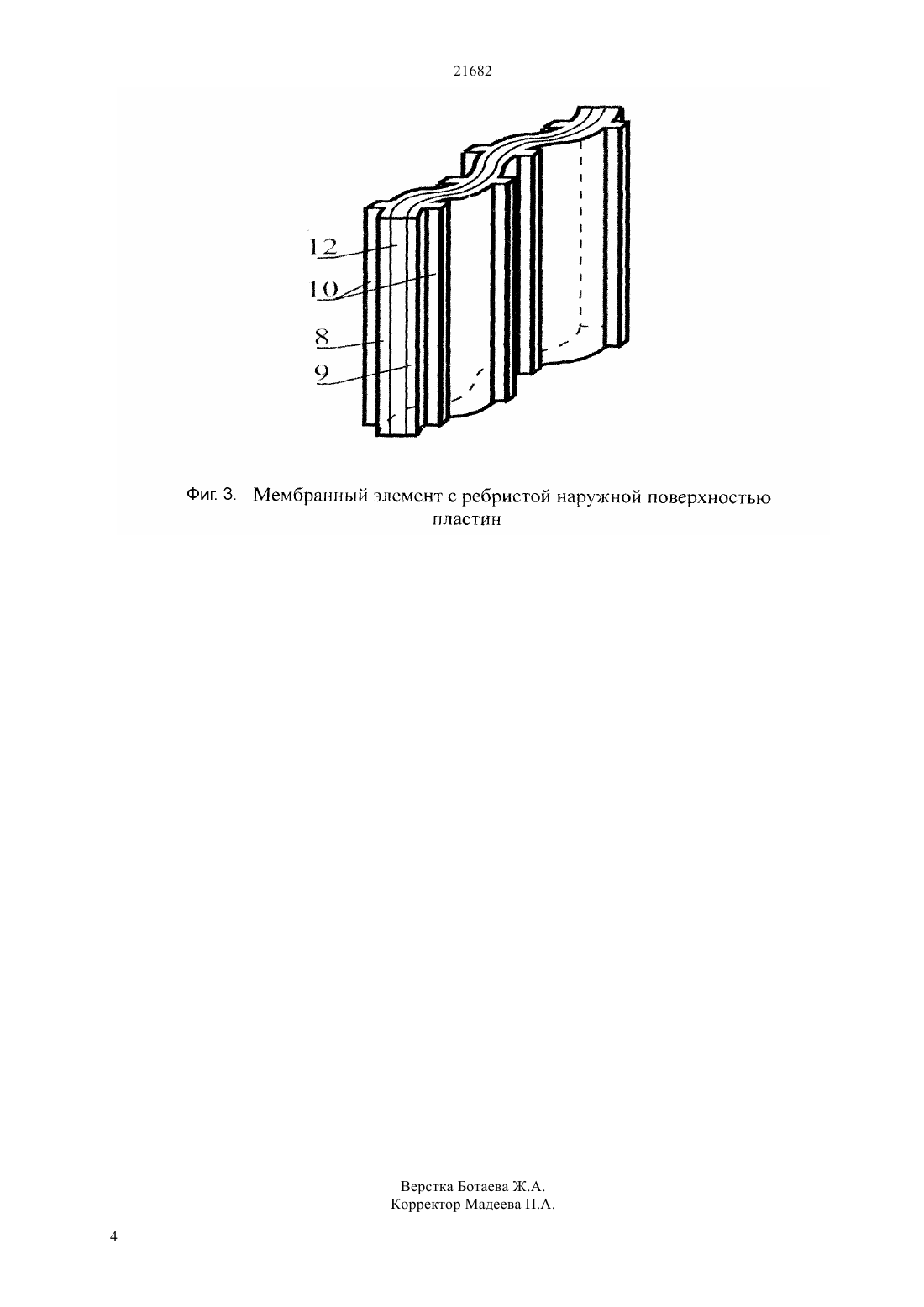

Указанная задача решается тем, что в мембранном аппарате, содержащем корпус с расположенными на его противоположных стенках патрубками ввода разделяемой смеси и вывода концентрата, крышку с патрубком вывода пермеата, параллельно расположенные мембранные элементы, состоящие из двух ребристых перфорированных пластин, покрытых полупроницаемыми мембранами, между которыми образованы параллельные каналы, ориентированные от входного патрубка разделяемой смеси к выходному патрубку концентрата, согласно изобретению, пластины мембранных элементов выполнены в синусоидальной форме, причем ребра наружных поверхностей пластин расположены перпендикулярно направлению волны.
Таким образом, использование предлагаемого мембранного аппарата для очистки жидкости обеспечивает снижение уровня концентрационной поляризации и увеличение производительности мембранного аппарата и эффективности очистки за счет более активной турбулизации вследствие сталкивания синусоидально образующихся потоков с перпендикулярно расположенными ребрами.
Текст
(51) 01 63/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Указанная задача решается тем, что в мембранном аппарате, содержащем корпус с расположенными на его противоположных стенках патрубками ввода разделяемой смеси и вывода концентрата, крышку с патрубком вывода пермеата,параллельно расположенные мембранные элементы, состоящие из двух ребристых перфорированных пластин, покрытых полупроницаемыми мембранами, между которыми образованы параллельные каналы, ориентированные от входного патрубка разделяемой смеси к выходному патрубку концентрата, согласно изобретению,пластины мембранных элементов выполнены в синусоидальной форме, причем ребра наружных поверхностей пластин расположены перпендикулярно направлению волны. Таким образом, использование предлагаемого мембранного аппарата для очистки жидкости обеспечивает снижение уровня концентрационной поляризации и увеличение производительности мембранного аппарата и эффективности очистки за счет более активной турбулизации вследствие сталкивания синусоидально образующихся потоков с перпендикулярно расположенными ребрами.(72) Султанбекова Парида Сынабаевна Сапарбекова Алмира Амангельдиевна Шакиров Биржан Сардарович Азимов Абдугани Муталович Мамбетова Айжан Калдыбековна(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 17972. кл. В 01 63/00, 2006(54) МЕМБРАННЫЙ АППАРАТ ДЛЯ ОЧИСТКИ ЖИДКОСТИ(57) Изобретение относится к области мембранной техники и может быть использовано для концентрирования или очистки растворов методами ультрафильтрации и микрофильтрации. Задача изобретения повышение производительности и эффективности очистки жидкости за счет повышения турбулентности потока обеспечивающий снижение уровня концентрационной поляризации. 21682 Изобретение относится к области мембранной техники и может быть использовано для концентрирования или очистки растворов методами ультрафильтрации и микрофильтрации. Известен мембранный аппарат, содержащий корпус с боковыми патрубками вывода пермеата,крышку с патрубками ввода разделяемой смеси и вывода концентрата, мембранный элемент в виде пучка полых волокон, закрепленных в двух торцевых пробках,и распределительный элемент,расположенный со стороны патрубка ввода. Распределительный элемент расположен в торцевой пробке пучка полых волокон и выполнен заподлицо с ней в виде центрального сплошного тела (а.с.1768254 А 1, бюл.38, 1992 год. КЛ 01 63/02). Недостатками являются возрастание влияния концентрационной поляризации и малая производительность мембранного аппарата. Наиболее близким по технической сущности к предлагаемому изобретению является мембранный аппарат, содержащий корпус с расположенными на его противоположных стенках патрубками ввода разделяемой смеси и вывода концентрата, крышку с патрубком вывода пермеата, мембранный блок,выполненный из параллельно расположенных прямоугольных мембранных элементов, между которыми образованы параллельные проточные каналы, ориентированные от входного патрубка разделяемой смеси к выходному патрубку концентрата. Мембранные элементы состоят из ребристых пластин, нанесенных на них пористых подложек и полупроницаемых мембран, причем ребра противоположных поверхностей каждой пластины расположен крестообразно относительно друг друга под углом 140-150 (Предварительный патент РК.17972 А 11, бюл.11, 2006 год. МКИ 01 63/00). Недостатками являются низкая эффективность очистки жидкости,возрастание влияния концентрационной поляризации и недостаточная производительность мембранного аппарата. Задача изобретения - повышение производительности и эффективности очистки жидкости за счет повышения турбулентности потока обеспечивающий снижение уровня концентрационной поляризации. Указанная задача решается тем, что в мембранном аппарате, содержащем корпус с расположенными на его противоположных стенках патрубками ввода разделяемой смеси и вывода концентрата, крышку с патрубком вывода пермеата,параллельно расположенные мембранные элементы, состоящие из двух ребристых перфорированных пластин, покрытых полупроницаемыми мембранами, между которыми образованы параллельные каналы, ориентированные от входного патрубка разделяемой смеси к выходному патрубку концентрата, согласно изобретению,пластины мембранных элементов выполнены в синусоидальной форме, причем ребра наружных поверхностей пластин расположены перпендикулярно направлению волны. На фиг. 1 схематически изображен предлагаемый аппарат, продольный разрез на фиг. 2 - разрез А-А на фиг. 3 - мембранный элемент с ребристой наружной поверхностью пластин. Мембранный аппарат состоит из прямоугольного корпуса 1 с патрубком 2 для ввода разделяемой смеси,патрубком 3 для вывода концентрата. Корпус 1 закрыт крышкой 4 с патрубком 5 для вывода пермеата. Мембранный элемент состоит из перфорированных пластин 8 и 9, покрытых мембранами 7, причем пластины выполнены в синусоидальной форме. Перфорированные пластины имеют ребра 10,расположенные на их наружных поверхностях перпендикулярно направлению волны каналы 11,образованные отверстиями в пластинах каналы 12 для вывода пермеата, расположенные между внутренними поверхностями пластин. Корпус 1, мембранный блок,состоящий из нескольких мембранных элементов,крышка скреплены болтами через прокладку 13. Нижняя часть мембранного блока скреплена направляющей штангой 14. В корпусе 1 напротив входного патрубка 2 установлен рассеиватель 15. Мембранный аппарат работает следующим образом. Разделяемая смесь по патрубку 2, через рассеиватель 15 поступает в пространство между мембранными элементами, где синусоидально образующиеся потоки, сталкиваясь с ребрами 10,активно турбулизируются. Очищаемая жидкость под давлением проходит мембраны 7. Очищенная жидкость через каналы 11 поступает в каналы 12,выводится под крышку 4 и направляется через патрубок 5 для вывода пермеата наружу. Концентрат выводится из аппарата через патрубок 3. Таким образом, использование предлагаемого мембранного аппарата для очистки жидкости обеспечивает снижение уровня концентрационной поляризации и увеличение производительности мембранного аппарата и эффективности очистки за счет более активной турбулизации вследствие сталкивания синусоидально образующихся потоков с перпендикулярно расположенными ребрами. ФОРМУЛА ИЗОБРЕТЕНИЯ Мембранный аппарат, содержащий корпус с расположенными на его противоположных стенках патрубками ввода разделяемой смеси и вывода концентрата, крышку с патрубком вывода пермеата,параллельно расположенные мембранные элементы,состоящие из двух ребристых перфорированных пластин, покрытых полупроницаемыми мембранами,между которыми образованы параллельные каналы,ориентированные от входного патрубка разделяемой смеси к выходному патрубку концентрата,отличающийся тем, что пластины мембранных элементов выполнены в синусоидальной форме,причем ребра наружных поверхностей пластин расположены перпендикулярно направлению волны.
МПК / Метки
МПК: B01D 63/02
Метки: аппарат, очистки, жидкости, мембранный
