Осветлитель

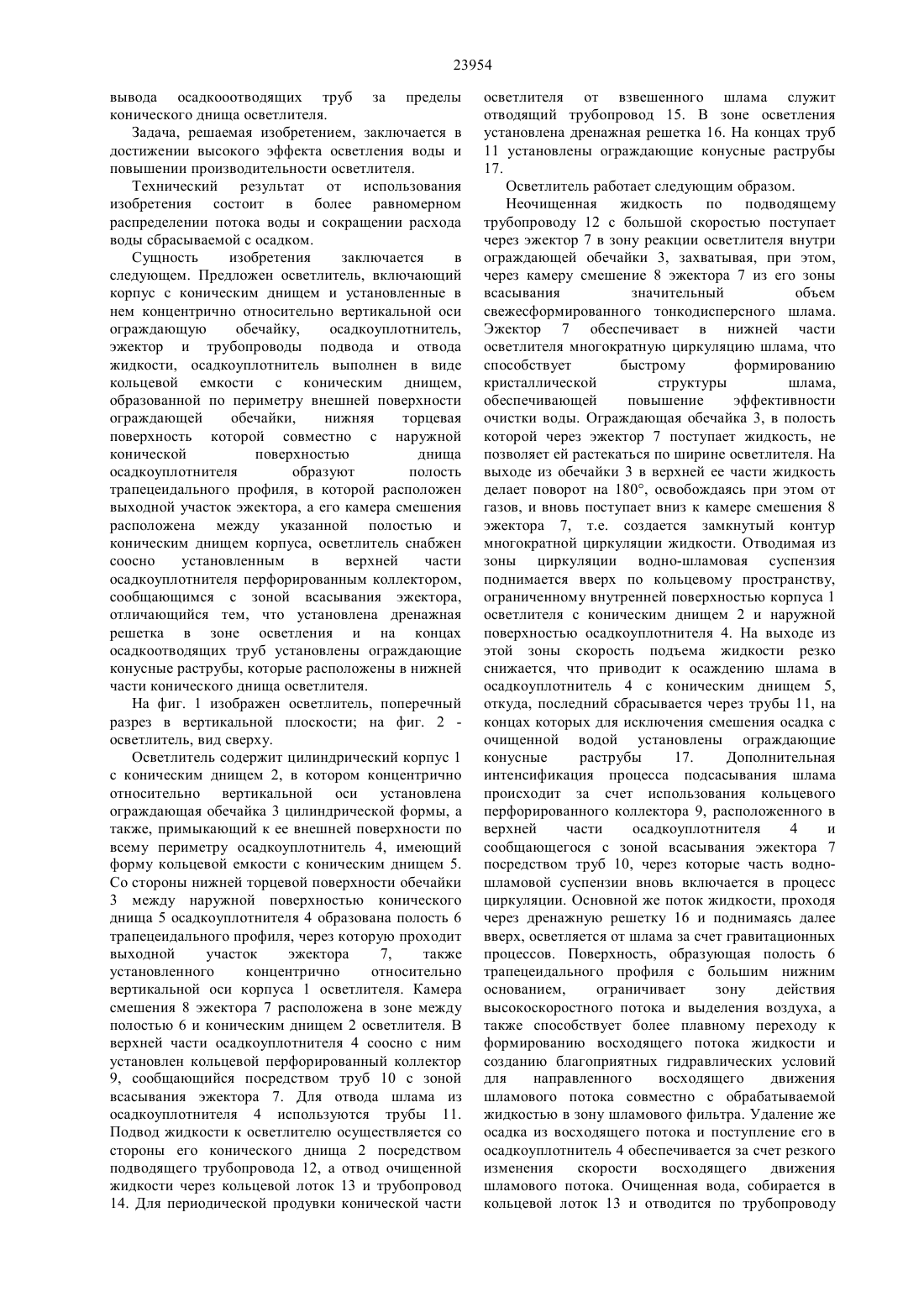

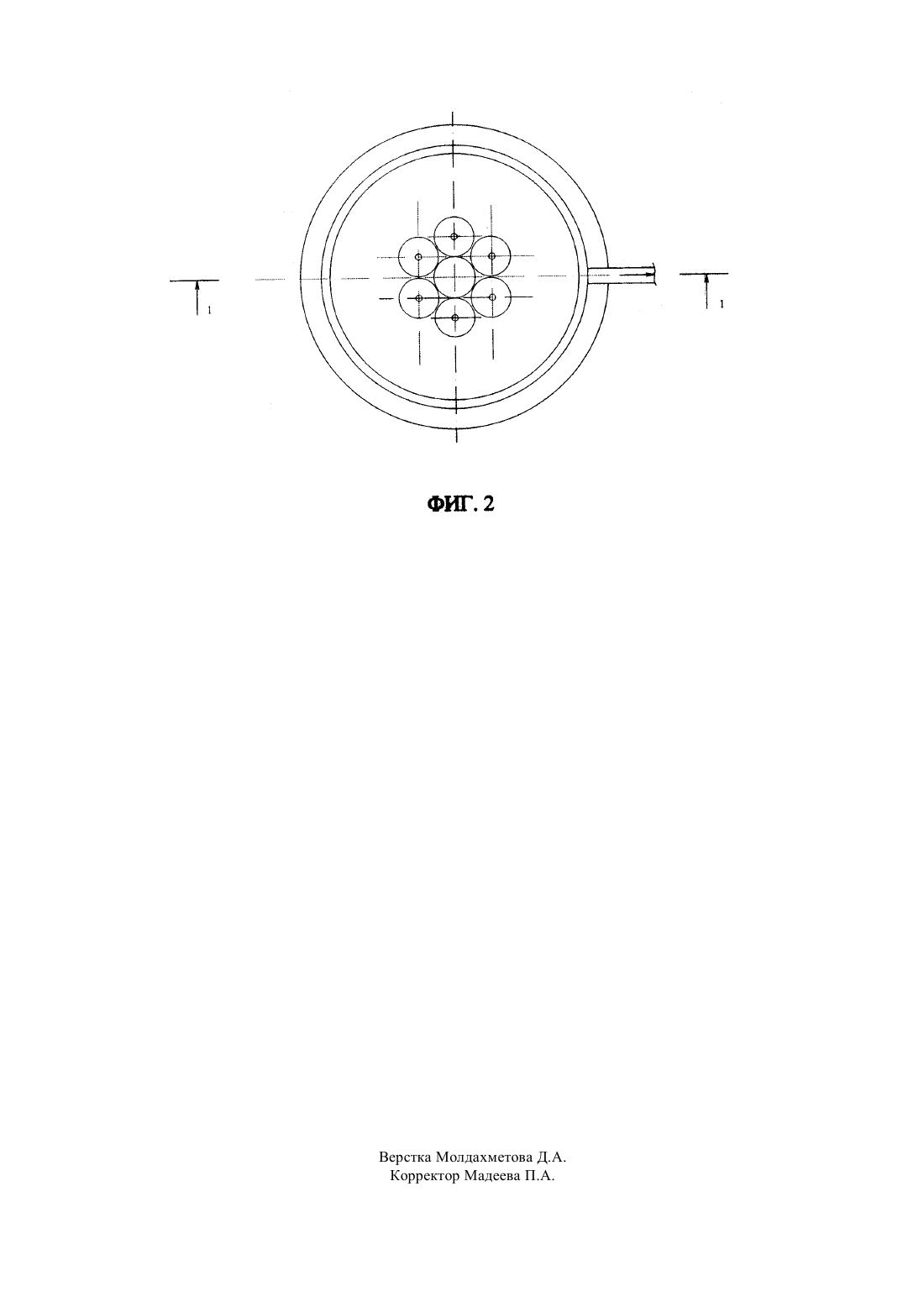

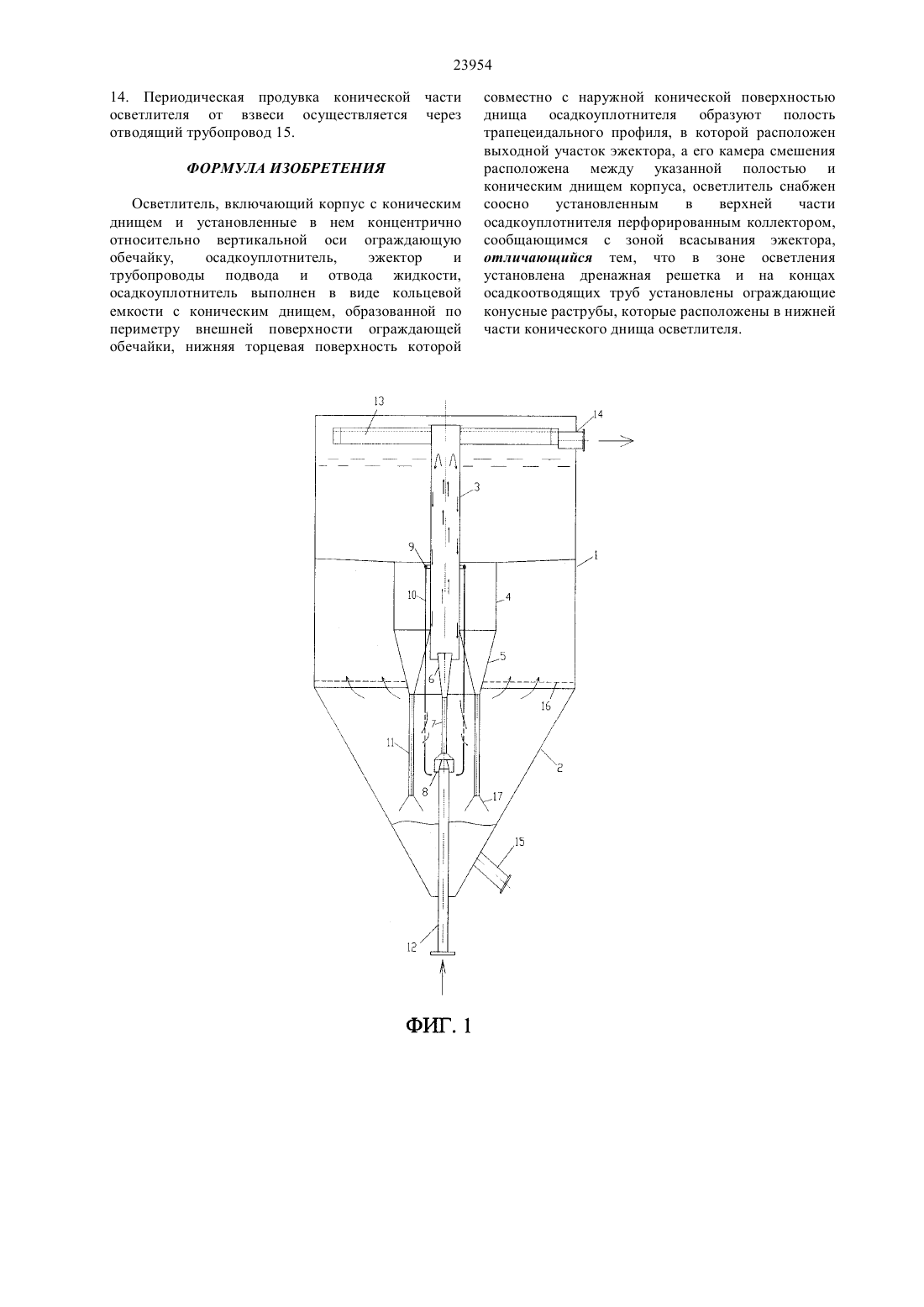

(51) 01 21/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к области очистки от примесей природных, оборотных и сточных вод в промышленности, коммунальном и сельском хозяйстве. Известен осветлитель, включающий корпус с коническим днищем и установленные в нем концентрично относительно вертикальной оси ограждающую обечайку,осадкоуплотнитель,эжектор и трубопроводы для подвода и отвода жидкости (см. В.А.Клячко и др. Очистка природных вод, М., 1971 г., стр. 171, 172, рис..21). Недостатком известного осветлителя является низкая эффективность очистки воды. Наиболее близким техническим решением к заявляемому изобретению является осветлитель,включающий корпус с коническим днищем и установленные в нем концентрично относительно вертикальной оси ограждающую обечайку,осадкоуплотнитель, эжектор и трубопроводы для подвода и отвода жидкости, осадкоуплотнитель Предложен осветлитель, включающий корпус с коническим днищем и установленные в нем концентрично относительно вертикальной оси ограждающую обечайку,осадкоуплотнитель,эжектор и трубопроводы подвода и отвода жидкости, осадкоуплотнитель выполнен в виде кольцевой емкости с коническим днищем,образованной по периметру внешней поверхности ограждающей обечайки,нижняя торцевая поверхность которой совместно с наружной конической поверхностью днища осадкоуплотнителя образуют полость трапецеидального профиля, в которой расположен выходной участок эжектора, а его камера смешения расположена между указанной полостью и коническим днищем корпуса, осветлитель снабжен соосно установленным в верхней части осадкоуплотнителя перфорированным коллектором,сообщающимся с зоной всасывания эжектора,отличающийся тем, что установлена дренажная решетка в зоне осветления и на концах осадкоотводящих труб установлены ограждающие конусные раструбы, которые расположены в нижней части конического днища осветлителя. выполнен в виде кольцевой емкости с коническим днищем, образованной по периметру внешней поверхности ограждающей обечайки, нижняя торцевая поверхность которой совместно с наружной конической поверхностью днища осадкоуплотнителя образуют полость трапецеидального профиля, в которой расположен выходной участок эжектора, а его камера смешения расположена между указанной полостью и коническим днищем корпуса. Осветлитель снабжен соосно установленным в верхней части осадкоуплотнителя перфорированным коллектором,сообщающимся с зоной всасывания эжектора (см. Пат. РФ 2122461, кл. 01 21/02, оп. 1998 г.). Недостатками прототипа являются низкий эффект осветления воды из-за неравномерного распределения потока воды и соответственно неравномерности скорости восходящего потока воды и высоты взвешенного слоя, а также низкая производительность осветлителя из-за повышенного расхода воды сбрасываемой с осадком вследствие(72) Колпакова Валентина Павловна Онтаева Динара Жумабековна(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к области очистки от примесей природных, оборотных и сточных вод в промышленности, коммунальном и сельском хозяйстве. Задача,решаемая изобретением,заключается в достижении высокого эффекта осветления воды и повышении производительности осветлителя. Технический результат от использования изобретения состоит в более равномерном распределении потока воды и сокращении расхода воды сбрасываемой с осадком. Сущность изобретения заключается в следующем. 23954 вывода осадкооотводящих труб за пределы конического днища осветлителя. Задача, решаемая изобретением, заключается в достижении высокого эффекта осветления воды и повышении производительности осветлителя. Технический результат от использования изобретения состоит в более равномерном распределении потока воды и сокращении расхода воды сбрасываемой с осадком. Сущность изобретения заключается в следующем. Предложен осветлитель, включающий корпус с коническим днищем и установленные в нем концентрично относительно вертикальной оси ограждающую обечайку,осадкоуплотнитель,эжектор и трубопроводы подвода и отвода жидкости, осадкоуплотнитель выполнен в виде кольцевой емкости с коническим днищем,образованной по периметру внешней поверхности ограждающей обечайки,нижняя торцевая поверхность которой совместно с наружной конической поверхностью днища осадкоуплотнителя образуют полость трапецеидального профиля, в которой расположен выходной участок эжектора, а его камера смешения расположена между указанной полостью и коническим днищем корпуса, осветлитель снабжен соосно установленным в верхней части осадкоуплотнителя перфорированным коллектором,сообщающимся с зоной всасывания эжектора,отличающийся тем, что установлена дренажная решетка в зоне осветления и на концах осадкоотводящих труб установлены ограждающие конусные раструбы, которые расположены в нижней части конического днища осветлителя. На фиг. 1 изображен осветлитель, поперечный разрез в вертикальной плоскости на фиг. 2 осветлитель, вид сверху. Осветлитель содержит цилиндрический корпус 1 с коническим днищем 2, в котором концентрично относительно вертикальной оси установлена ограждающая обечайка 3 цилиндрической формы, а также, примыкающий к ее внешней поверхности по всему периметру осадкоуплотнитель 4, имеющий форму кольцевой емкости с коническим днищем 5. Со стороны нижней торцевой поверхности обечайки 3 между наружной поверхностью конического днища 5 осадкоуплотнителя 4 образована полость 6 трапецеидального профиля, через которую проходит выходной участок эжектора 7,также установленного концентрично относительно вертикальной оси корпуса 1 осветлителя. Камера смешения 8 эжектора 7 расположена в зоне между полостью 6 и коническим днищем 2 осветлителя. В верхней части осадкоуплотнителя 4 соосно с ним установлен кольцевой перфорированный коллектор 9, сообщающийся посредством труб 10 с зоной всасывания эжектора 7. Для отвода шлама из осадкоуплотнителя 4 используются трубы 11. Подвод жидкости к осветлителю осуществляется со стороны его конического днища 2 посредством подводящего трубопровода 12, а отвод очищенной жидкости через кольцевой лоток 13 и трубопровод 14. Для периодической продувки конической части осветлителя от взвешенного шлама служит отводящий трубопровод 15. В зоне осветления установлена дренажная решетка 16. На концах труб 11 установлены ограждающие конусные раструбы 17. Осветлитель работает следующим образом. Неочищенная жидкость по подводящему трубопроводу 12 с большой скоростью поступает через эжектор 7 в зону реакции осветлителя внутри ограждающей обечайки 3, захватывая, при этом,через камеру смешение 8 эжектора 7 из его зоны всасывания значительный объем свежесформированного тонкодисперсного шлама. Эжектор 7 обеспечивает в нижней части осветлителя многократную циркуляцию шлама, что способствует быстрому формированию кристаллической структуры шлама,обеспечивающей повышение эффективности очистки воды. Ограждающая обечайка 3, в полость которой через эжектор 7 поступает жидкость, не позволяет ей растекаться по ширине осветлителя. На выходе из обечайки 3 в верхней ее части жидкость делает поворот на 180, освобождаясь при этом от газов, и вновь поступает вниз к камере смешения 8 эжектора 7, т.е. создается замкнутый контур многократной циркуляции жидкости. Отводимая из зоны циркуляции водно-шламовая суспензия поднимается вверх по кольцевому пространству,ограниченному внутренней поверхностью корпуса 1 осветлителя с коническим днищем 2 и наружной поверхностью осадкоуплотнителя 4. На выходе из этой зоны скорость подъема жидкости резко снижается, что приводит к осаждению шлама в осадкоуплотнитель 4 с коническим днищем 5,откуда, последний сбрасывается через трубы 11, на концах которых для исключения смешения осадка с очищенной водой установлены ограждающие конусные раструбы 17. Дополнительная интенсификация процесса подсасывания шлама происходит за счет использования кольцевого перфорированного коллектора 9, расположенного в верхней части осадкоуплотнителя 4 и сообщающегося с зоной всасывания эжектора 7 посредством труб 10, через которые часть водношламовой суспензии вновь включается в процесс циркуляции. Основной же поток жидкости, проходя через дренажную решетку 16 и поднимаясь далее вверх, осветляется от шлама за счет гравитационных процессов. Поверхность, образующая полость 6 трапецеидального профиля с большим нижним основанием,ограничивает зону действия высокоскоростного потока и выделения воздуха, а также способствует более плавному переходу к формированию восходящего потока жидкости и созданию благоприятных гидравлических условий для направленного восходящего движения шламового потока совместно с обрабатываемой жидкостью в зону шламового фильтра. Удаление же осадка из восходящего потока и поступление его в осадкоуплотнитель 4 обеспечивается за счет резкого изменения скорости восходящего движения шламового потока. Очищенная вода, собирается в кольцевой лоток 13 и отводится по трубопроводу 23954 14. Периодическая продувка конической части осветлителя от взвеси осуществляется через отводящий трубопровод 15. ФОРМУЛА ИЗОБРЕТЕНИЯ Осветлитель, включающий корпус с коническим днищем и установленные в нем концентрично относительно вертикальной оси ограждающую обечайку,осадкоуплотнитель,эжектор и трубопроводы подвода и отвода жидкости,осадкоуплотнитель выполнен в виде кольцевой емкости с коническим днищем, образованной по периметру внешней поверхности ограждающей обечайки, нижняя торцевая поверхность которой совместно с наружной конической поверхностью днища осадкоуплотнителя образуют полость трапецеидального профиля, в которой расположен выходной участок эжектора, а его камера смешения расположена между указанной полостью и коническим днищем корпуса, осветлитель снабжен соосно установленным в верхней части осадкоуплотнителя перфорированным коллектором,сообщающимся с зоной всасывания эжектора,отличающийся тем, что в зоне осветления установлена дренажная решетка и на концах осадкоотводящих труб установлены ограждающие конусные раструбы, которые расположены в нижней части конического днища осветлителя.
