Способ извлечения серебра из окисленных серебросодержащих материалов

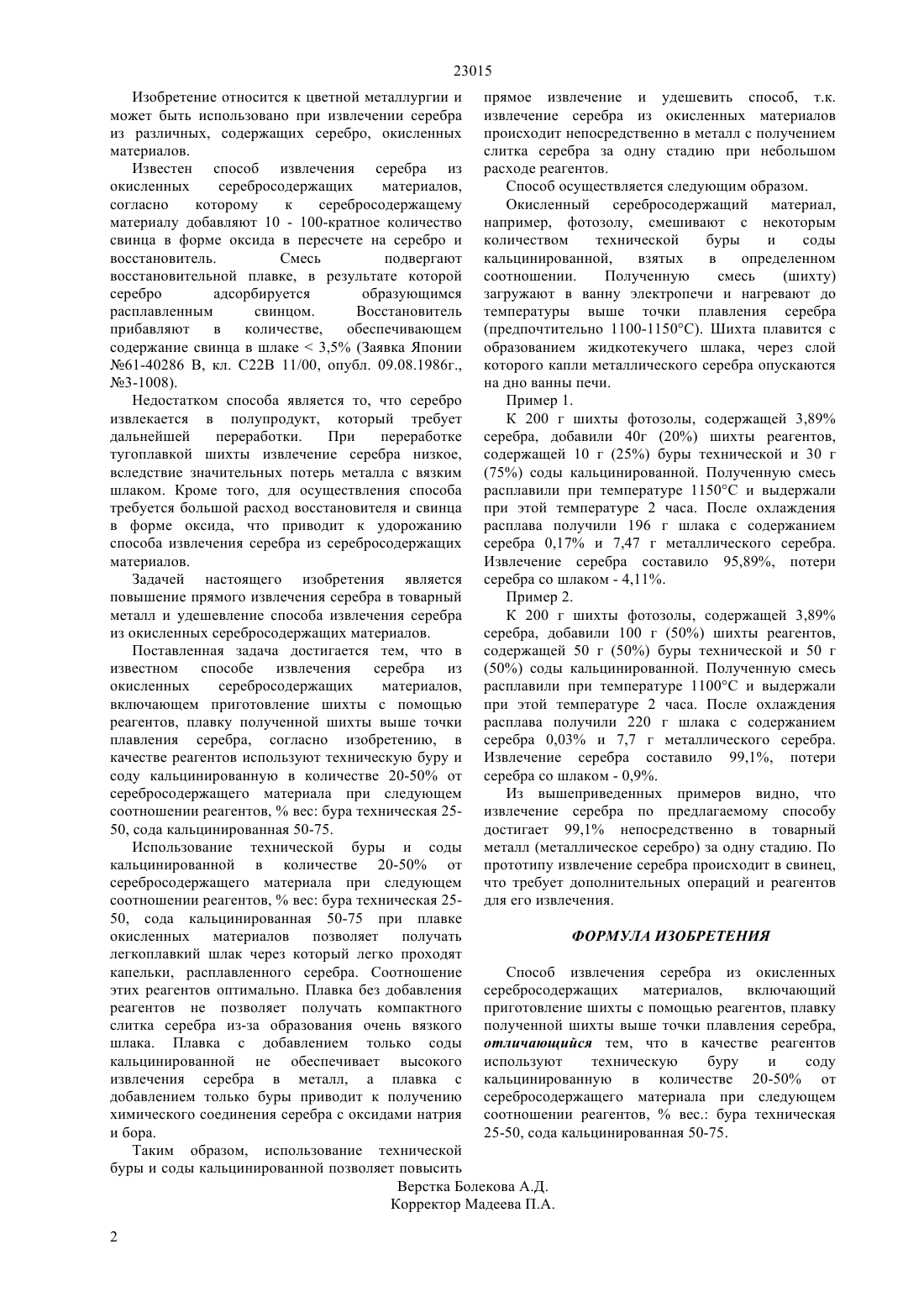

(51) 22 11/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ из различных, содержащих серебро, окисленных материалов. Задачей настоящего изобретения является повышение прямого извлечения серебра в товарный металл и удешевление способа извлечения серебра из окисленных серебросодержащих материалов. Поставленная задача достигается тем, что в известном способе извлечения серебра из окисленных серебросодержащих материалов,включающем приготовление шихты с помощью реагентов, плавку полученной шихты выше точки плавления серебра, при этом в качестве реагентов используют техническую буру и соду кальцинированную в количестве 20-50 от серебросодержащего материала при следующем соотношении реагентов,вес. бура техническая 25-50, сода кальцинированная 50-75. Использование предлагаемого способа позволяет при небольшом расходе технической буры и соды кальцинированной извлекать серебро из окисленных серебросодержащих материалов непосредственно в товарный металл.(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(54) СПОСОБ ИЗВЛЕЧЕНИЯ СЕРЕБРА ИЗ ОКИСЛЕННЫХ СЕРЕБРОСОДЕРЖАЩИХ МАТЕРИАЛОВ(57) Изобретение относится к цветной металлургии и может быть использовано при извлечении серебра 23015 Изобретение относится к цветной металлургии и прямое извлечение и удешевить способ, т.к. может быть использовано при извлечении серебра извлечение серебра из окисленных материалов из различных, содержащих серебро, окисленных происходит непосредственно в металл с получением материалов. слитка серебра за одну стадию при небольшом Известен способ извлечения серебра из расходе реагентов. окисленных серебросодержащих материалов,Способ осуществляется следующим образом. согласно которому к серебросодержащему Окисленный серебросодержащий материал,материалу добавляют 10 - 100-кратное количество например, фотозолу, смешивают с некоторым свинца в форме оксида в пересчете на серебро и количеством технической буры и соды восстановитель. Смесь подвергают кальцинированной,взятых в определенном восстановительной плавке, в результате которой соотношении. Полученную смесь(шихту) серебро адсорбируется образующимся загружают в ванну электропечи и нагревают до расплавленным свинцом. Восстановитель температуры выше точки плавления серебра прибавляют в количестве,обеспечивающем (предпочтительно 1100-1150 С). Шихта плавится с содержание свинца в шлаке 3,5 (Заявка Японии образованием жидкотекучего шлака, через слой 61-40286 В, кл. С 22 В 11/00, опубл. 09.08.1986 г., которого капли металлического серебра опускаются 3-1008). на дно ванны печи. Недостатком способа является то, что серебро Пример 1. извлекается в полупродукт, который требует К 200 г шихты фотозолы, содержащей 3,89 дальнейшей переработки. При переработке серебра, добавили 40 г (20) шихты реагентов,тугоплавкой шихты извлечение серебра низкое, содержащей 10 г (25) буры технической и 30 г вследствие значительных потерь металла с вязким (75) соды кальцинированной. Полученную смесь шлаком. Кроме того, для осуществления способа расплавили при температуре 1150 С и выдержали требуется большой расход восстановителя и свинца при этой температуре 2 часа. После охлаждения в форме оксида, что приводит к удорожанию расплава получили 196 г шлака с содержанием способа извлечения серебра из серебросодержащих серебра 0,17 и 7,47 г металлического серебра. материалов. Извлечение серебра составило 95,89, потери Задачей настоящего изобретения является серебра со шлаком - 4,11. повышение прямого извлечения серебра в товарный Пример 2. металл и удешевление способа извлечения серебра К 200 г шихты фотозолы, содержащей 3,89 из окисленных серебросодержащих материалов. серебра, добавили 100 г (50) шихты реагентов,Поставленная задача достигается тем, что в содержащей 50 г (50) буры технической и 50 г известном способе извлечения серебра из (50) соды кальцинированной. Полученную смесь окисленных серебросодержащих материалов, расплавили при температуре 1100 С и выдержали включающем приготовление шихты с помощью при этой температуре 2 часа. После охлаждения реагентов, плавку полученной шихты выше точки расплава получили 220 г шлака с содержанием плавления серебра, согласно изобретению, в серебра 0,03 и 7,7 г металлического серебра. качестве реагентов используют техническую буру и Извлечение серебра составило 99,1, потери соду кальцинированную в количестве 20-50 от серебра со шлаком - 0,9. серебросодержащего материала при следующем Из вышеприведенных примеров видно, что соотношении реагентов,вес бура техническая 25- извлечение серебра по предлагаемому способу 50, сода кальцинированная 50-75. достигает 99,1 непосредственно в товарный Использование технической буры и соды металл (металлическое серебро) за одну стадию. По кальцинированной в количестве 20-50 от прототипу извлечение серебра происходит в свинец,серебросодержащего материала при следующем что требует дополнительных операций и реагентов соотношении реагентов,вес бура техническая 25- для его извлечения. 50, сода кальцинированная 50-75 при плавке окисленных материалов позволяет получать ФОРМУЛА ИЗОБРЕТЕНИЯ легкоплавкий шлак через который легко проходят капельки, расплавленного серебра. Соотношение Способ извлечения серебра из окисленных этих реагентов оптимально. Плавка без добавления серебросодержащих материалов,включающий реагентов не позволяет получать компактного приготовление шихты с помощью реагентов, плавку слитка серебра из-за образования очень вязкого полученной шихты выше точки плавления серебра,шлака. Плавка с добавлением только соды отличающийся тем, что в качестве реагентов кальцинированной не обеспечивает высокого используют техническую буру и соду извлечения серебра в металл, а плавка с кальцинированную в количестве 20-50 от добавлением только буры приводит к получению серебросодержащего материала при следующем химического соединения серебра с оксидами натрия соотношении реагентов,вес. бура техническая и бора. 25-50, сода кальцинированная 50-75. Таким образом, использование технической буры и соды кальцинированной позволяет повысить Верстка Болекова А.Д. Корректор Мадеева П.А. 2
