Способ переработки материалов, содержащих хлориды серебра, меди и свинца

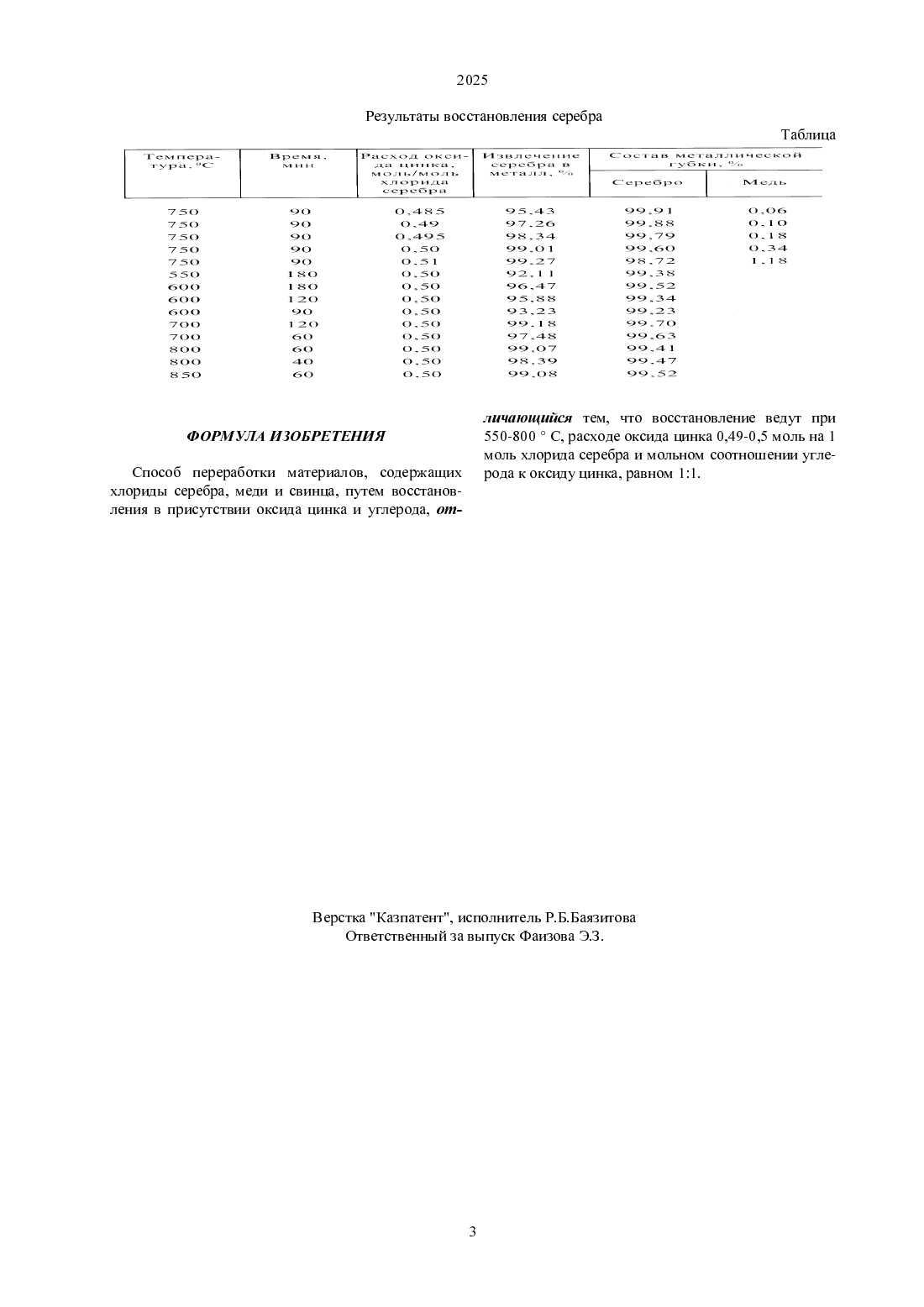

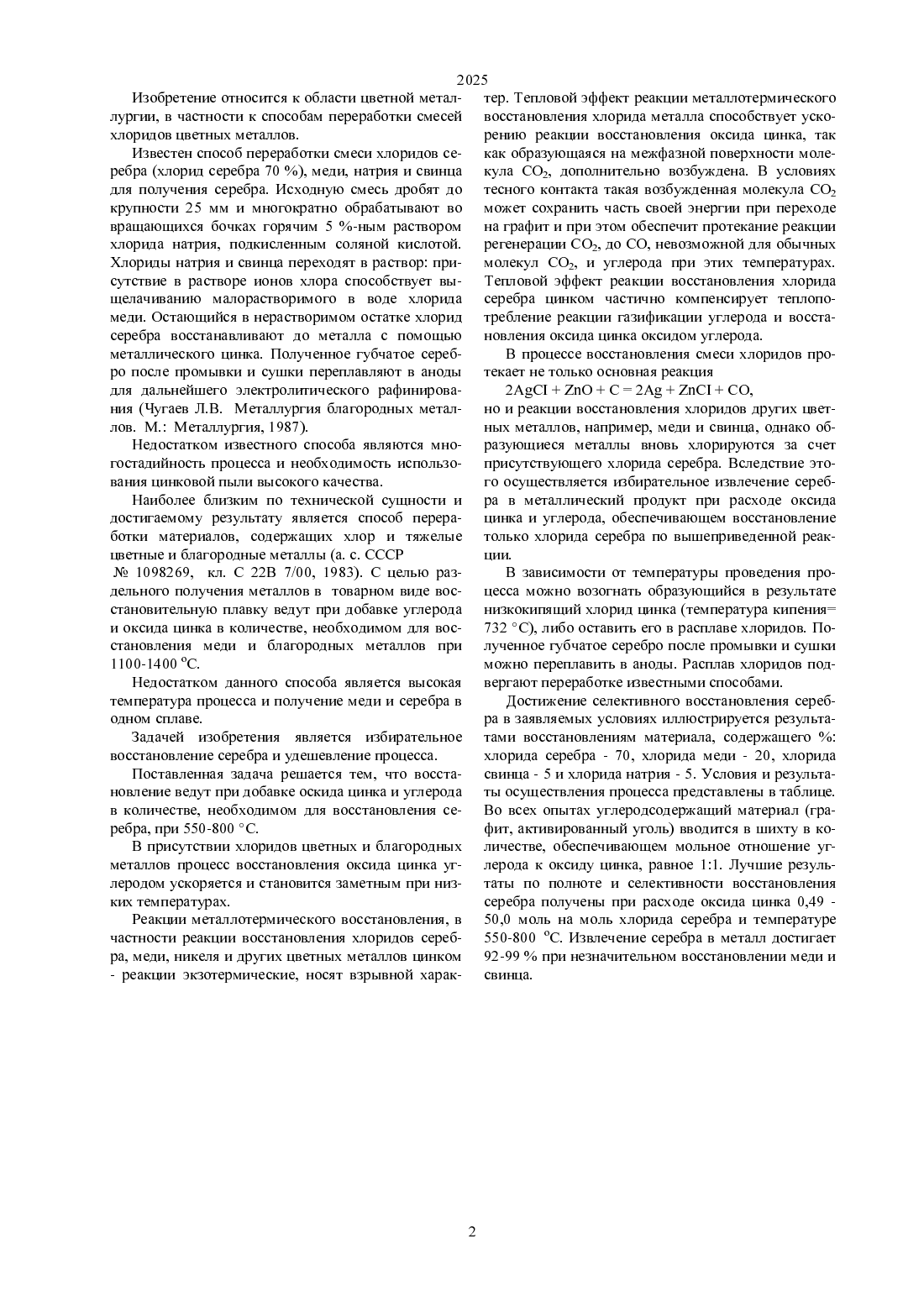

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Не 1098269, кл. С 22 В 7/00, 1983(57) Изобретение относится к области Цветной металлургии, в частности к способам переработки смесей хлоридов Цветных металлов.Для избирательного восстановления серебра и удешевления процесса восстановление ведут в присутствии оксида Цинка и углеродсодержащего материала при 650-800 С.Расход оксида цинка составляет 0,49-0,50 моль на один моль хлорида серебра, молъное соотношение углерода к оксиду цинка равно 11.Изобретение относится к области цветной металлургии, в частности к способам переработки смесей хлоридов цветных металлов.Известен способ переработки смеси хлоридов серебра (хлорид серебра 70 ), меди, натрия и свинца для получения серебра. Исходную смесь дробят до крупности 25 мм и многократно обрабатывают во вращающихся бочках горячим 5 -ным раствором хлорида натрия, подкисленным соляной кислотой. Хлориды натрия и свинца переходят в раствор присутствие в растворе ионов хлора способствует выщелачиванию малорастворимото в воде хлорида меди. остающийся в нерастворимом остатке хлорид серебра восстанавливают до металла с помощью металлического цинка. Полученное губчатое серебро после промывки и сушки переплавляют в аноды для дальнейшего электролитического рафинирования (Чугаев Л.В. Металлургия благородных металлов. М. Металлургия, 1987).Недостатком известного способа являются многостадийность процесса и необходимость использования цинковой пыли высокого качества.Наиболее близким по технической сущности и достигаемому результату является способ переработки материалов, содержащих хлор и тяжелые цветные и благородные металлы (а. с. СССР Не 1098269, кл. С 22 В 7/00, 1983). С целью раздельного получения металлов в товарном виде восстановительную плавку ведут при добавке углерода и оксида цинка в количестве, необходимом для восстановления меди и благородных металлов при 1100-1400 С.Недостатком данного способа является высокая температура процесса и получение меди и серебра в одном сплаве.Задачей изобретения является избирательное восстановление серебра и удешевление процесса.Поставленная задача решается тем, что восстановление ведут при добавке оскида цинка и углерода в количестве, необходимом для восстановления серебра, при 550-800 С.В присутствии хлоридов цветных и благородных металлов процесс восстановления оксида цинка углеродом ускоряется и становится заметным при низких температурах.Реакции металлотермического восстановления, в частности реакции восстановления хлоридов серебра, меди, никеля и других цветных металлов цинком- реакции Экзотермические, носят взрывной харак тер. Тепловой эффект реакции металлотермического восстановления хлорида металла способствует ускорению реакции восстановления оксида цинка, так как образующаяся на межфазной поверхности молекула СО 2, дополнительно возбуждена. В условиях тесного контакта такая возбужденная молекула СО 2 может сохранить часть своей энергии при переходе на графит и при этом обеспечит протекание реакции регенерации СО 2, до СО, невозможной для обычных молекул СО 2, и углерода при этих температурах. Тепловой эффект реакции восстановления хлорида серебра цинком частично компенсирует теплопотребление реакции газификации углерода и восстановления оксида цинка оксидом углерода.В процессе восстановления смеси хлоридов протекает не только основная реакция2 А 5 С 1 2110 С 2 Ад 2 пС 1 СО,но и реакции восстановления хлоридов других цветных металлов, например, меди и свинца, однако образующиеся металлы вновь хлорируются за счет присутствующего хлорида серебра. Вследствие этого осуществляется избирательное извлечение серебра в металлический продукт при расходе оксида цинка и углерода, обеспечивающем восстановление только хлорида серебра по вышеприведенной реакции.В зависимости от температуры проведения процесса можно возогнать образующийся в результате низкокипящий хлорид цинка (температура кипения 732 С), либо оставить его в расплаве хлоридов. Полученное губчатое серебро после промывки и сушки можно переплавить в аноды. Расплав хлоридов подвергают переработке известными способами.Достижение селективного восстановления серебра в заявляемых условиях иллюстрируется результатами восстановлениям материала, содержащего хлорида серебра - 70, хлорида меди - 20, хлорида свинца - 5 и хлорида натрия - 5. Условия и результаты осуществления процесса представлены в таблице. Во всех опытах углеродсодержащий материал (графит, активированный уголь) вводится в шихту в количестве, обеспечивающем мольное отношение углерода к оксиду цинка, равное 11. Лучшие результаты по полноте и селективности восстановления серебра получены при расходе оксида цинка 0,49 50,0 моль на моль хлорида серебра и температуре 550-800 С. Извлечение серебра в металл достигает 92-99 при незначительном восстановлении меди и свинца.личающийся тем, что восстановление ведут при 550-800 С, расходе оксида Цинка 0,49-0,5 моль на 1 моль хлорида серебра и мольном соотношении углерода к оксиду Цинка, равном 11.Способ переработки материалов, содержащих хлориды серебра, меди и свинца, путем восстановления в присутствии оксида цинка и углерода, от Верстка Ка 3 патент, исполнитель Р.Б.Бая 3 итова Ответственный за выпуск Фаизова Э.3.
