Фурма
Номер патента: 4466
Опубликовано: 14.03.1997
Авторы: Изместьева Ольга Алексеевна, Максимов Евгений Викторович, Щерба Виктор Семенович, Торговец Анатолий Корнеевич, Бухрякова Эльвира Петровна, Кутергин Николай Германович, Мойкин Виталий Иванович
Формула / Реферат
Изобретение относится к черной металлургии, в частности к устройствам для продувки стали в конвертерах и обработки ее в ковшах инертным газом. Установленный в фурме завихритель спиральной формы имеет длину 7,0-9,5 диаметры фурмы. 1 ил., 1 табл.
Текст

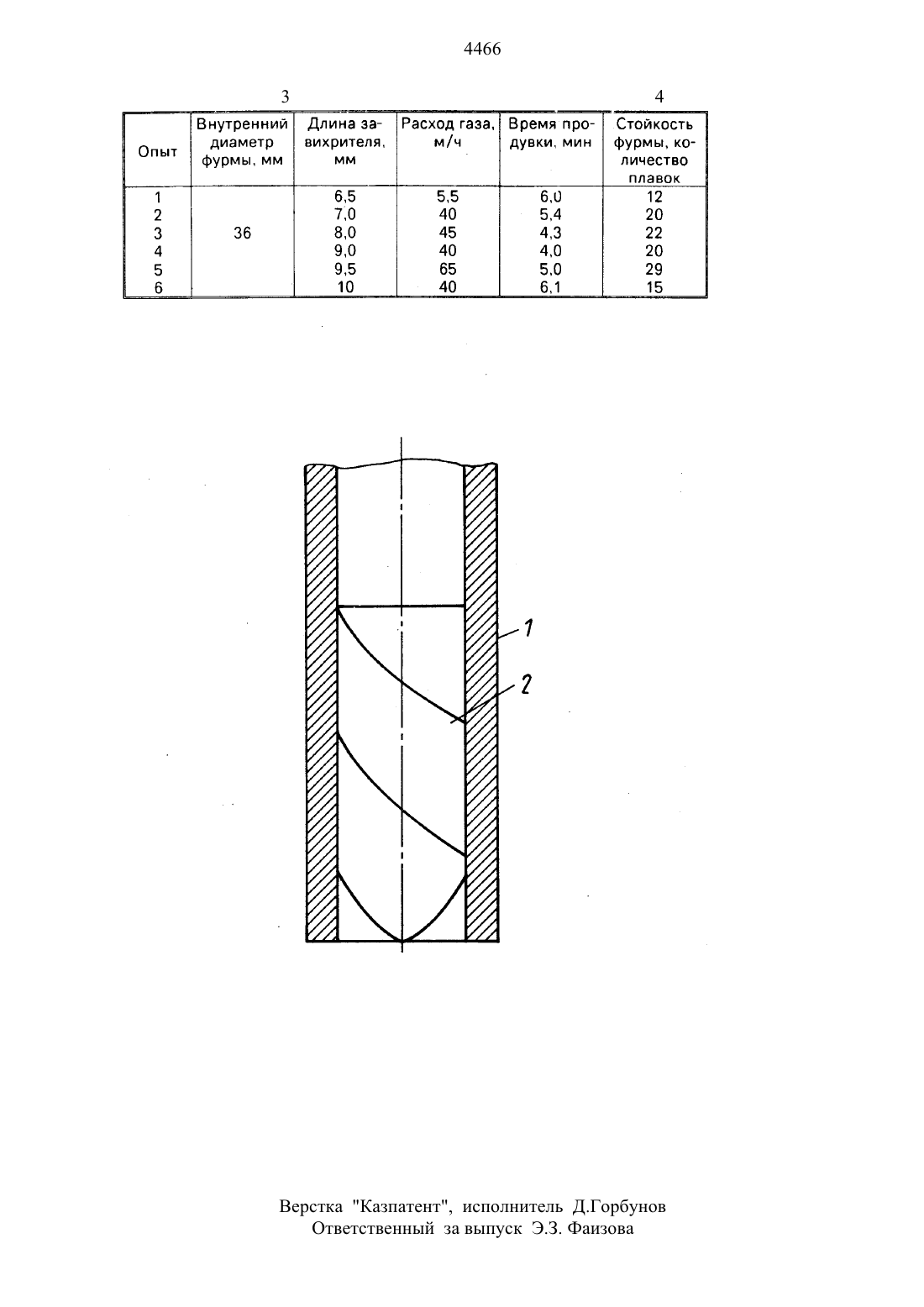

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Химико-Металлургический институт Национального центра по Комплексной лереработке минерального сырья РеспубликиИзобретение относится к черной металлургии. в частности к устройствам для продувки стали в конвертерах и обработки ее в ковшах инертным газом.Известна конверторная фурма Вихрь 1, содержащая фурменную трубку и завихритель в виде геликоидальной пластины.Недостатком известной фурмы является низкая стойкость, т.е. она выдерживает небольшое количество плавок.Целью изобретения является увеличение срока службы фурмы.Сущность изобретения заключается в следующем.Поток газа, проходящий через завихритель длиной 7,О 9.5 диаметра фурмы, попучает значительный импульс И резко турбулизируется в результате этого от нижней части фурмы интенсивно отводится теппо.На чертеже показана фурма, общий вид,разрез.Фурма состоит из трубы 1 с завихрителем спиральной формы 2.Фурма работает следующим образом.Поток газа проходит через трубу 1 с эавихрителем спиральной формы 2 и приоб ИЗОБРЕТЕНИЯ(57) Изобретение относится к черной металлургии. в частности к устройствам для продувки стали в конвертерах и обработки ее в ковшах инертным газом. Установленный в фурме завихритель спиральной формы имеет длину 7 О 9,5 диаметры фурмы. 1 ил 1 табл.ретает импульс и турбулизируется, в результате этого от нижней части фурмы интенсивно отводится тепло. что повышает срок службы фурмы.Промышленные испытания фурмы и результаты их сведены в таблицу.При увеличении длины завихрителя более 9.5 диаметра фурмы резко (на 12 и более) возрастает перепад давления газа на завихрителе, что требует повышения мощности компрессорной установки. При уменьшении длины завихрителя менее 7 диаметра фурмы (на 8 и более) снижается интенсивность турбулентности потока газа.При использовании завихрителя длиной 79.5 диаметра фурмы. срок службы фурмы повышается в 46 раз.Фурма для продувки расплава металла газами. содержащая завихрительдспиральной формы, установленный в нижней ее части, отлича ющаяся тем.что.с целью увеличения срока службы фурмы. длина завихрителя составляет 79,5 диаметра фурмы.
МПК / Метки
МПК: C21C 5/48
Метки: фурма
Код ссылки
<a href="https://kz.patents.su/2-4466-furma.html" rel="bookmark" title="База патентов Казахстана">Фурма</a>
Фурма
Номер патента: 2885
Опубликовано: 15.12.1995
Авторы: Торговец Анатолий Корнеевич, Максимов Евгений Викторович, Изместьева Ольга Алексеевна, Щерба Виктор Семенович
МПК: C21C 5/48
Метки: фурма
Формула / Реферат:
Изобретение относится к черной металлургии, в частности, к фурмам для продувки стали в конверторах и обработки ее в ковшах инертным газом.
Целью изобретения является повышение стойкости фурмы.
Фурма для продувки жидкого металла содержит сопло и завихритель винтовой формы с шагом спирали, равным 2-3 внутренним диаметрам сопла.
Фурма
Номер патента: 917
Опубликовано: 15.06.1994
Авторы: Изместьева Ольга Алексеевна, Торговец Анатолий Корнеевич, Максимов Евгений Викторович
МПК: C21C 5/48
Метки: фурма
Формула / Реферат:
.Изобретение относится к области черной металлургии, в частности к устройствам для продувки газом расплавленного металла в ковшах. Фурма снабжена не менее чем одним дополнительным завихрителем, размещенным в трубе с зазором, длина которого равна длина завихрителя.
Фурма для продувки расплавов металла
Номер патента: 2886
Опубликовано: 15.12.1995
Авторы: Хелльмут Смейкаль, Ханс Грабнер, Эрнест Фурманн, Манфред Еисн, Эрнст Хелльварт
МПК: C21C 5/48
Метки: продувки, фурма, металла, расплавов
Формула / Реферат:
Изобретение относится к конструкции фурм. Фурма для обработки металлургических расплавов имеет головку, в которой предусмотрены несколько направленных к поверхности расплава в ванне и проходящих через торцевую стенку головки сопел, которые выходят по меньшей мере из одного канала дутьевой трубки, причем по меньшей мере один канал дутьевой трубки по периферии окружен подводящим каналом и отводящим каналом для охлаждающей среды, которые разделены...
Способ производства стали из фосфористого чугуна
Номер патента: 3895
Опубликовано: 16.09.1996
Авторы: Василенко Александр Иванович, Смирнов Леонид Андреевич, Щерба Виктор Семенович, Герман Виктор Иванович, Мухаметжанов Болат Жаканович, Мирко Владимир Александрович, Богомяков Владимир Иванович, Темирбулатов Булат Анварбекович
МПК: C21C 5/28
Метки: производства, чугуна, стали, способ, фосфористого
Формула / Реферат:
Использование: в области черной металлургии, конкретнее, в производстве стали в кислородных конвертерах. Сущность изобретения: в конвертере оставляют конечный шлак предыдущей плавки, подают первую порцию железофлюса в количестве 100-250 кг/т шлака, продувают шлак с загруженным флюсом снизу инертным газом с расходом 0,027-0,15 м3/мин.т-шлака, заваливают лом, заливают чугун. Проводят первый период продувки кислородом сверху, в течение которого до...
Устройство для мокрой очистки газов
Номер предварительного патента: 4181
Опубликовано: 14.03.1997
Авторы: Максимов Игорь Андреевич, Иванов Евгений Михайлович, Устименко Борислав Петрович, Мамурбеков Хамид Рахимович
МПК: B01D 47/04
Метки: мокрой, очистки, устройство, газов
Формула / Реферат:
Изобретение относится к устройствам для мокрой очистки дымовых газов от твердых и газообразных примесей и может быть использовано в энергетике, металлургии и других отраслях промышленности, сжигающих топливо.Технический результат от его применения заключается в создании устойчивого пенного слоя с мелкопузырьковой структурой, в котором улавливаются взвешенные твердые частицы при прохождении через него пылегазового потока.Для достижения этого...
