Крючкообразный зонд – канюля

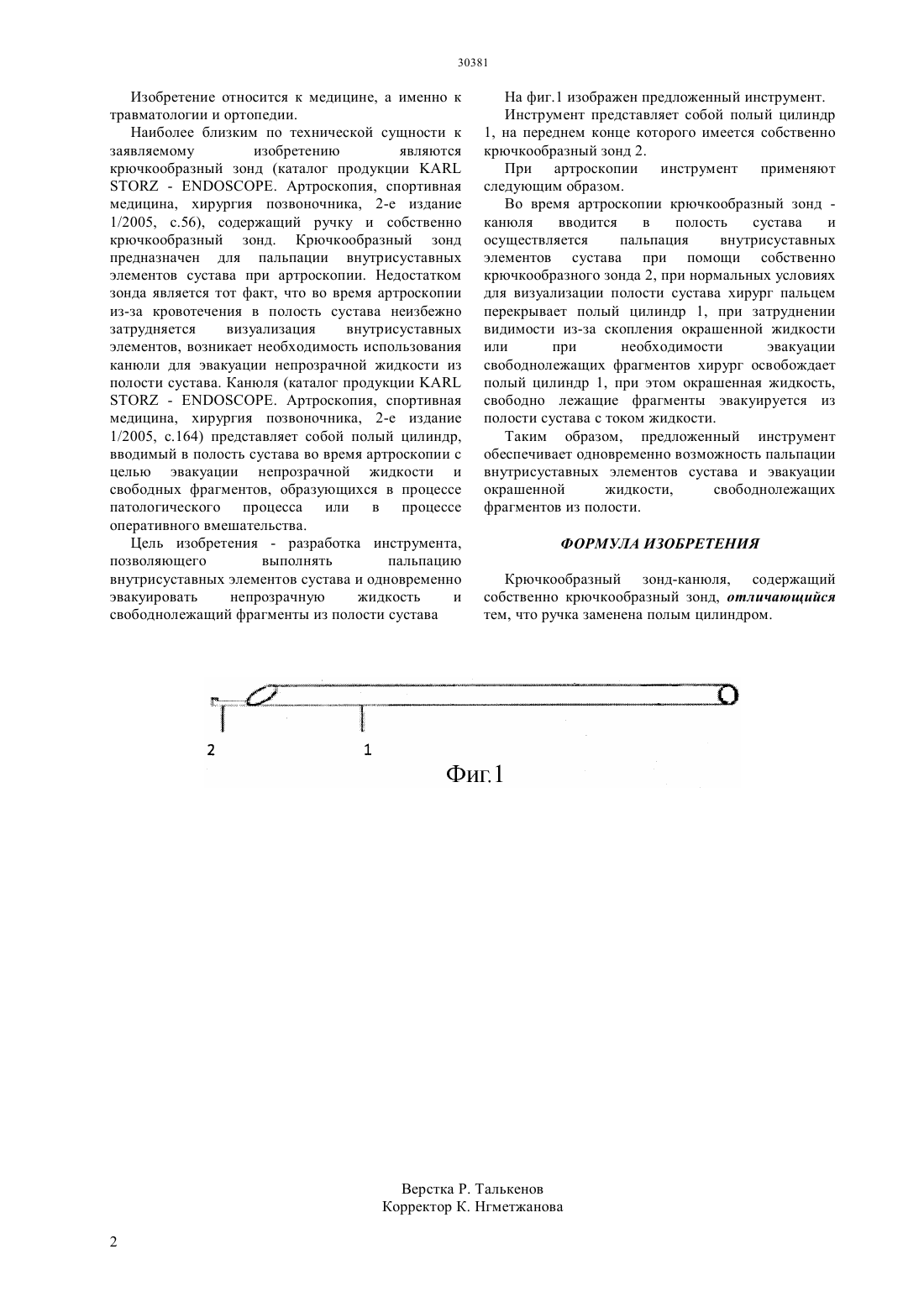

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ внутрисуставных элементов сустава и одновременно эвакуировать непрозрачную жидкость и свободнолежащий фрагменты из полости сустава. Инструмент представляет собой полый цилиндр,на переднем конце которого имеется собственно крючкообразный зонд. При артроскопии инструмент применяют следующим образом. Во время артроскопии крючкообразный зонд канюля вводится в полость сустава и осуществляется пальпация внутрисуставных элементов сустава при помощи собственно крючкообразного зонда, при нормальных условиях для визуализации полости сустава хирург пальцем перекрывает полый цилиндр, при затруднении видимости из-за скопления окрашенной жидкости или при необходимости эвакуации свободнолежащих фрагментов хирург освобождает полый цилиндр, при этом окрашенная жидкость,свободно лежащие фрагменты эвакуируется из полости сустава с током жидкости.(72) Баймагамбетов Шалгинбай Абыжанович Ажикулов Рахман Нурмаматович Раймагамбетов Ерик Канатович(73) Республиканское государственное предприятие на праве хозяйственного ведения Научноисследовательский институт травматологии и ортопедии Министерства здравоохранения Республики Казахстан Изобретение относится к медицине, а именно к травматологии и ортопедии. Наиболее близким по технической сущности к заявляемому изобретению являются крючкообразный зонд (каталог продукции- . Артроскопия, спортивная медицина, хирургия позвоночника, 2-е издание 1/2005, с.56), содержащий ручку и собственно крючкообразный зонд. Крючкообразный зонд предназначен для пальпации внутрисуставных элементов сустава при артроскопии. Недостатком зонда является тот факт, что во время артроскопии из-за кровотечения в полость сустава неизбежно затрудняется визуализация внутрисуставных элементов, возникает необходимость использования канюли для эвакуации непрозрачной жидкости из полости сустава. Канюля (каталог продукции- . Артроскопия, спортивная медицина, хирургия позвоночника, 2-е издание 1/2005, с.164) представляет собой полый цилиндр,вводимый в полость сустава во время артроскопии с целью эвакуации непрозрачной жидкости и свободных фрагментов, образующихся в процессе патологического процесса или в процессе оперативного вмешательства. Цель изобретения - разработка инструмента,позволяющего выполнять пальпацию внутрисуставных элементов сустава и одновременно эвакуировать непрозрачную жидкость и свободнолежащий фрагменты из полости сустава На фиг.1 изображен предложенный инструмент. Инструмент представляет собой полый цилиндр 1, на переднем конце которого имеется собственно крючкообразный зонд 2. При артроскопии инструмент применяют следующим образом. Во время артроскопии крючкообразный зонд канюля вводится в полость сустава и осуществляется пальпация внутрисуставных элементов сустава при помощи собственно крючкообразного зонда 2, при нормальных условиях для визуализации полости сустава хирург пальцем перекрывает полый цилиндр 1, при затруднении видимости из-за скопления окрашенной жидкости или при необходимости эвакуации свободнолежащих фрагментов хирург освобождает полый цилиндр 1, при этом окрашенная жидкость,свободно лежащие фрагменты эвакуируется из полости сустава с током жидкости. Таким образом, предложенный инструмент обеспечивает одновременно возможность пальпации внутрисуставных элементов сустава и эвакуации окрашенной жидкости,свободнолежащих фрагментов из полости. ФОРМУЛА ИЗОБРЕТЕНИЯ Крючкообразный зонд-канюля, содержащий собственно крючкообразный зонд, отличающийся тем, что ручка заменена полым цилиндром.
