Способ электрохимического осаждения меди

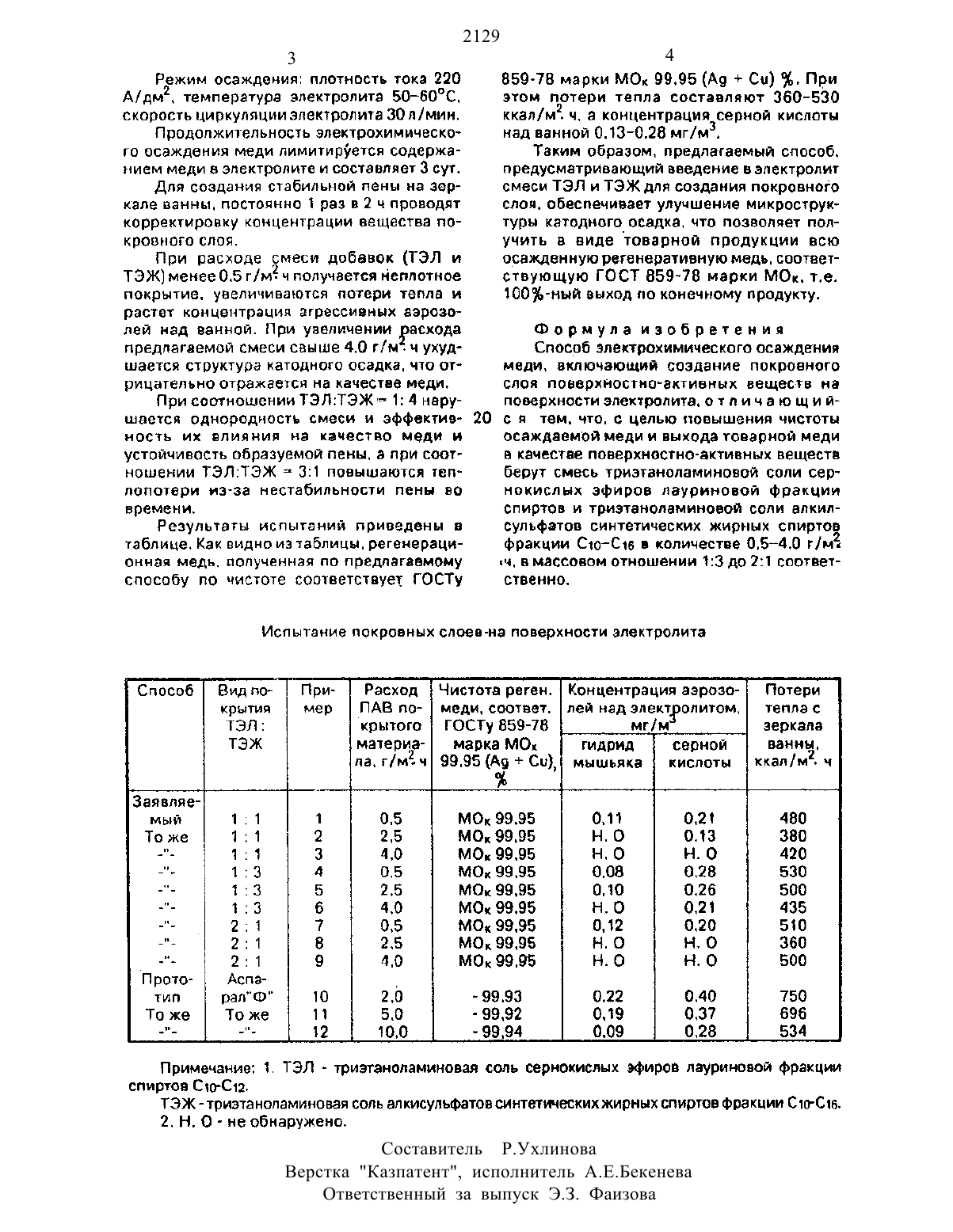

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 399572. кл. С 25 С 1/00. 1971.(54) СПОСОБ ЭЛЕКТРОХИМИЧЕСКОГО ОСАЖДЕНИЯ МЕДИ 57 Изобретение относится к электрохимиЧЕСКОМУ ПСЭЖДЕНИЮ МВДИ И может БЫТЬ ИС пользовано на предприятиях цветной металлургии. Цель изобретения ч повышение чистоты осаждаемой меди и выхода то 2верной меди. Согласно изобретению электВОХИМИЧЕСКОВ осаждение МЕДИ проводят В электролите. ПОВВПХНОСТЬ КОТОООГО покрыта слоем стабильной пены. образуемой смесью триэтаноламиновой соли сернокислых эфиров лауриновой фракции спиртов и триэтанопаминовой соли алкилсульфатов синтетических жирных спиртов фракции Сиг-Сиз, причем смесь веществ находится в массовом отношении от 13 до 21 соответственно. Удельный расход покрываемого материала 0.5411 г/мг- ч. Использование названных ПАВ для создания покровного СЛОЯ ПОЗВОЛЯЕТ ПОЛУЧИТЬ регенерационную медь марки мок по чистоте соответствующую 99.95 (до СЦГЬ со 100-ным выходом по конечному продукту. 1 табл.Изобретение относится к электрохимическому осаждению меди и может использоВЗНО на ППЕДПВИЯТИЯХ ЦВЕТНОЙ металлургии.Цель изобретения - повышение чистоты осаждаемой меди и выхода товарной меди.Согласно изобретению способ электроХИМИЧЕСКОГО ОСЗЖДВНИЯ меди предусматривает ВВЕДЕНИЕ В электролит СМЕСИ тризтанопаминовои соли сернокиспык эфиров лауриновой фракции спиртов (ТЭЛ) итриэтаноламиновои соли алкилсульфатов синтетических жирных спиртов фрак ии СютСтв ПЭЖ в количестве 05-41) г/м - ч при массовом соотношении компонентов от 13 до 21 соответственно.Электрохимическое осаждение меди ПООВОДЯТ В ВЗННЫХ ЯЩНЧНОГО типа. ИМЕЮ щик один медный катод И два свинцовых ЭНОДЭ. В ПРОМЫШЛЕННОМ ЗЛЗКТООЛИТВ СОСТЭ за. г/лРежим осаждения плотность тока 220 А/дм 2. температура электролита 506 ОС. скорость циркуляции электролита Зол/мин.Продолжительность электрохимического осаждения меди лимитируется содержанием меди в электролите и составляет 3 сут.для создания стабильной пены на зеркале ванны. постоянно 1 раз в 2 ч проводят корректировку концентрации вещества покровного слоя.При расходе смеси добавок (ТЭЛ и ТЭЖ менее 0.5 г/м ч получается неплотное покрытие. увеличиваются потери тепла и растет концентрация агрессивных аэрозолей над ванной. При увеличении асхода предлагаемой смеси свыше 4.0 г/м . ч ухудшается структура катодного осадка. что отрицательно отражается на качестве меди.При соотношении ТЭГМТЭЖ - 1 4 нарушается однородность смеси и эффективность их влияния на качество меди и устойчивость образуемой пены. а при соотношении ТЭЛГЭЖ 31 повышаются теплопотери иэ-за нестабильности пены во времени.Результаты испытании приведены в таблице. Как видно из таблицы. регенерационная медь. полученная по предлагаемому способу по чистоте соответствует ГОСТу859-78 марки мо. 99.95 (Ар Си) Ъ, При этом потери тепла составляют 360-530 ккал/м ч. а концентрация серной кислоты над ванной 0.130.28 мг/мз.Таким образом. предлагаемый способ. предусматривающий введение в электролит смеси ТЭЛ и ТЭЖ для создания покровного слоя. обеспечивает улучшение микроструктуры катодного осадка. что позволяет получить в виде товарной продукции вето осажденную регенеративную медь. соответствующую ГОСТ 859-78 марки мот. т.е. ЮОЗЪ-ный выход по конечному продукту.Способ электрохимического осаждения меди, включающий создание покровного слоя поверхностно-активных веществ на поверхности электролита. о т л и ч а ю щ и йс я тем. что. с целью повышения чистоты осаждаемой меди и выхода товарной меди в качестве поверхностно-активных веществ берут смесь триэтвноламиновой соли сернокислык эфиров лауриновои фракции спиртов и тризтаноламиновой соли алкилсупъфатов синтетических жирных спиртов фракции Сто-Ст в количестве 0.5410 г/мПАВ покрытого матерна Заявляемый То жеКонцентрация аэрозолей над элект олитом. мг/мПримечание 1. ТЭЛ триэтаноламиновая соль сернокислых эфиров лауриновои фракцииТЭЖ - триэтаноламиновая соль апкисульфатов синтетических жирных спиртов фракции Сто-Сто.Составитель Верстка Казпатент, Исполнитель А.Е.Бекенева Ответственный за выпуск Э.З. Фаизова
