Способ регенерации асфальтобетонного покрытия

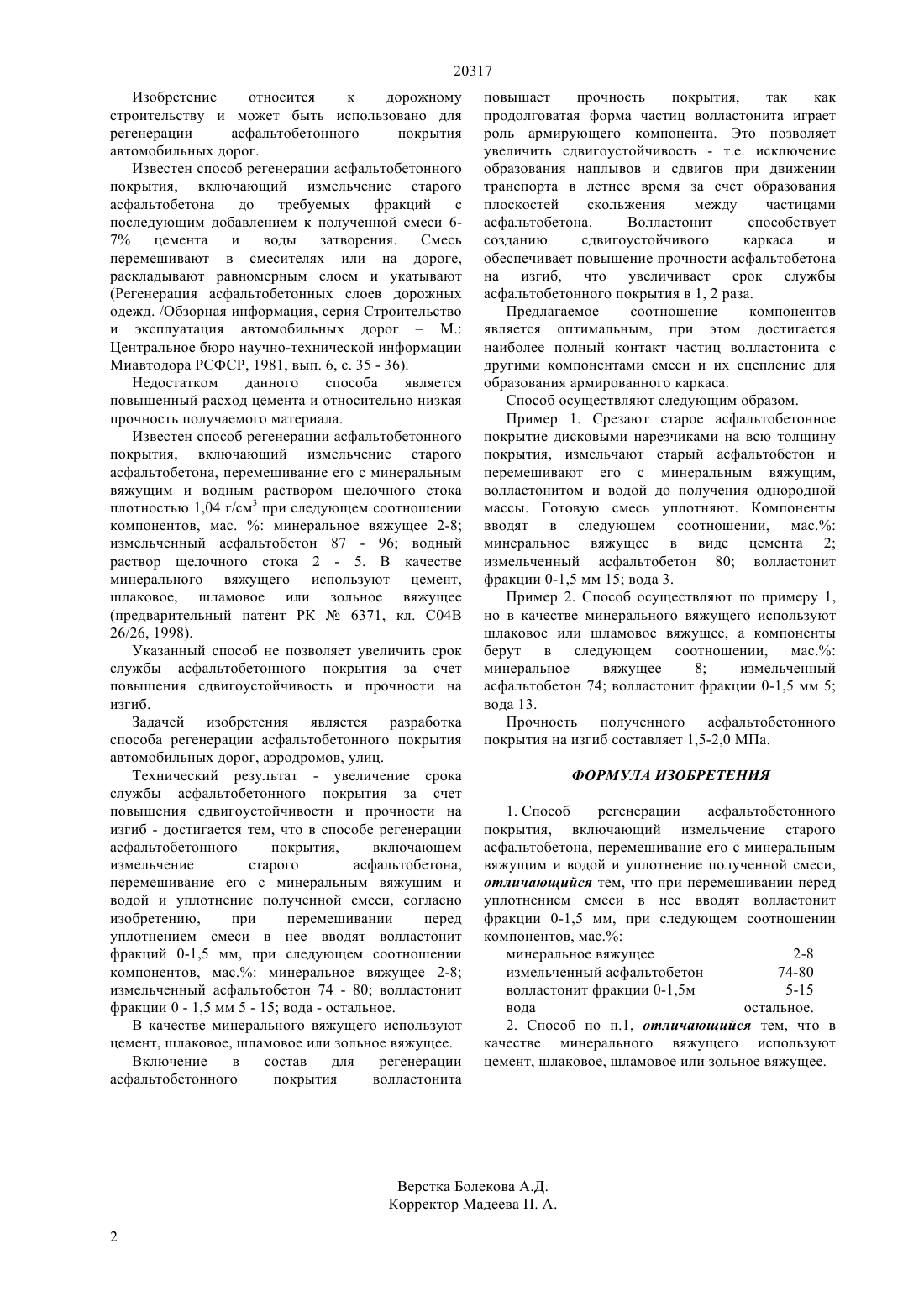

(51) 04 26/26 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технический результат - увеличение срока службы асфальтобетонного покрытия за счет повышения сдвигоустойчивости и прочности на изгиб - достигается тем, что в способе регенерации асфальтобетонного покрытия,включающем измельчение старого асфальтобетона,перемешивание его с минеральным вяжущим и водой и уплотнение полученной смеси, согласно изобретению,при перемешивании перед уплотнением смеси в нее вводят волластонит фракции 0-1,5 мм, при следующем соотношении компонентов, мас. минеральное вяжущее 2-8 измельченный асфальтобетон 74-80 волластонит фракции 0 - 1,5 мм 5-15 вода остальное.(72) Асматулаев Борис Айсаевич Асматулаев Руслан Борисович Турсумуратов Мурат Туякович Бакунович Азнавур Борисович Турманов Мурат Джаксыликович Турманов Нурсултан Борисович(73) Товарищество с ограниченной ответственностью Казахский Научноисследовательский и проектный институт дорожнотранспортных проблем ДОРТРАНС(56) Предварительный патент РК 6371, 1998(54) СПОСОБ РЕГЕНЕРАЦИИ АСФАЛЬТОБЕТОННОГО ПОКРЫТИЯ(57) Изобретение относится к дорожному строительству и может быть использовано для регенерации асфальтобетонного покрытия автомобильных дорог. 20317 Изобретение относится к дорожному строительству и может быть использовано для регенерации асфальтобетонного покрытия автомобильных дорог. Известен способ регенерации асфальтобетонного покрытия, включающий измельчение старого асфальтобетона до требуемых фракций с последующим добавлением к полученной смеси 67 цемента и воды затворения. Смесь перемешивают в смесителях или на дороге,раскладывают равномерным слоем и укатывают(Регенерация асфальтобетонных слоев дорожных одежд. /Обзорная информация, серия Строительство и эксплуатация автомобильных дорогМ. Центральное бюро научно-технической информации Миавтодора РСФСР, 1981, вып. 6, с. 35 - 36). Недостатком данного способа является повышенный расход цемента и относительно низкая прочность получаемого материала. Известен способ регенерации асфальтобетонного покрытия, включающий измельчение старого асфальтобетона, перемешивание его с минеральным вяжущим и водным раствором щелочного стока плотностью 1,04 г/см 3 при следующем соотношении компонентов, мас.минеральное вяжущее 2-8 измельченный асфальтобетон 87 - 96 водный раствор щелочного стока 2 - 5. В качестве минерального вяжущего используют цемент,шлаковое, шламовое или зольное вяжущее(предварительный патент РК 6371, кл. С 04 В 26/26, 1998). Указанный способ не позволяет увеличить срок службы асфальтобетонного покрытия за счет повышения сдвигоустойчивость и прочности на изгиб. Задачей изобретения является разработка способа регенерации асфальтобетонного покрытия автомобильных дорог, аэродромов, улиц. Технический результат - увеличение срока службы асфальтобетонного покрытия за счет повышения сдвигоустойчивости и прочности на изгиб - достигается тем, что в способе регенерации асфальтобетонного покрытия,включающем измельчение старого асфальтобетона,перемешивание его с минеральным вяжущим и водой и уплотнение полученной смеси, согласно изобретению,при перемешивании перед уплотнением смеси в нее вводят волластонит фракций 0-1,5 мм, при следующем соотношении компонентов, мас. минеральное вяжущее 2-8 измельченный асфальтобетон 74 - 80 волластонит фракции 0 - 1,5 мм 5 - 15 вода - остальное. В качестве минерального вяжущего используют цемент, шлаковое, шламовое или зольное вяжущее. Включение в состав для регенерации асфальтобетонного покрытия волластонита повышает прочность покрытия,так как продолговатая форма частиц волластонита играет роль армирующего компонента. Это позволяет увеличить сдвигоустойчивость - т.е. исключение образования наплывов и сдвигов при движении транспорта в летнее время за счет образования плоскостей скольжения между частицами асфальтобетона. Волластонит способствует созданию сдвигоустойчивого каркаса и обеспечивает повышение прочности асфальтобетона на изгиб, что увеличивает срок службы асфальтобетонного покрытия в 1, 2 раза. Предлагаемое соотношение компонентов является оптимальным, при этом достигается наиболее полный контакт частиц волластонита с другими компонентами смеси и их сцепление для образования армированного каркаса. Способ осуществляют следующим образом. Пример 1. Срезают старое асфальтобетонное покрытие дисковыми нарезчиками на всю толщину покрытия, измельчают старый асфальтобетон и перемешивают его с минеральным вяжущим,волластонитом и водой до получения однородной массы. Готовую смесь уплотняют. Компоненты вводят в следующем соотношении, мас. минеральное вяжущее в виде цемента 2 измельченный асфальтобетон 80 волластонит фракции 0-1,5 мм 15 вода 3. Пример 2. Способ осуществляют по примеру 1,но в качестве минерального вяжущего используют шлаковое или шламовое вяжущее, а компоненты берут в следующем соотношении, мас. минеральное вяжущее 8 измельченный асфальтобетон 74 волластонит фракции 0-1,5 мм 5 вода 13. Прочность полученного асфальтобетонного покрытия на изгиб составляет 1,5-2,0 МПа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ регенерации асфальтобетонного покрытия, включающий измельчение старого асфальтобетона, перемешивание его с минеральным вяжущим и водой и уплотнение полученной смеси,отличающийся тем, что при перемешивании перед уплотнением смеси в нее вводят волластонит фракции 0-1,5 мм, при следующем соотношении компонентов, мас. минеральное вяжущее 2-8 измельченный асфальтобетон 74-80 волластонит фракции 0-1,5 м 5-15 вода остальное. 2. Способ по п.1, отличающийся тем, что в качестве минерального вяжущего используют цемент, шлаковое, шламовое или зольное вяжущее.
