Способ извлечения титана из растворов

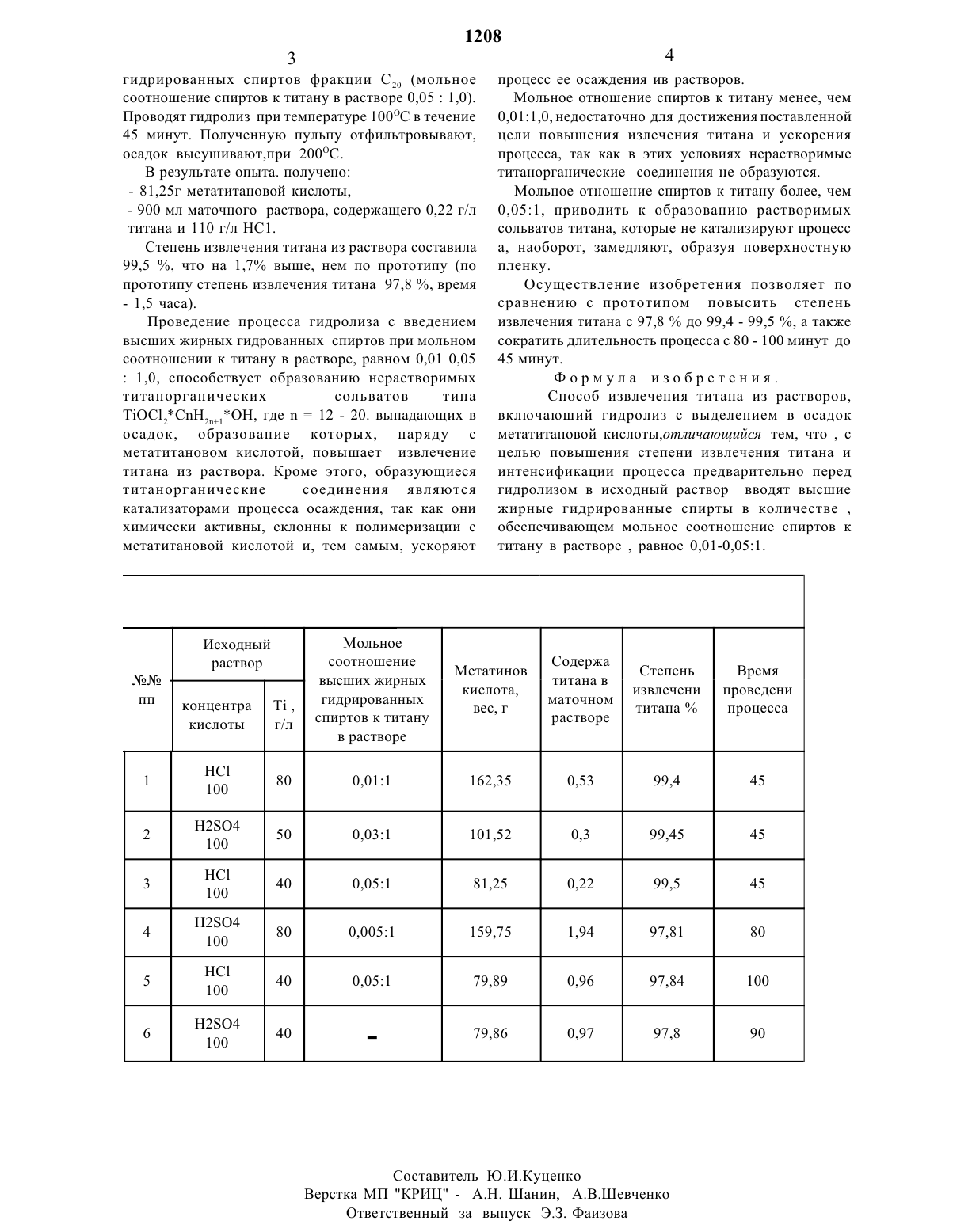

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 842026, кл. С 01 О 23/053, 1979.(54) Способ извлечения титана из растворов.(57) Изобретение относится к способам извлечения титана из растворов и может быть использовано вИзобретение относится к способам извлечения титана из растворов и может быть использовано в технологии производства диоксида титана,металлического титана и его соединений.Цель изобретения состоит в повышенной степени извлечения титана и интенсификации процессов. Изобретение иллюстрируется примерами осуществления способа. Примеры 1 - 3 приведены в условиях, соответствующих заявленному соотношению спиртов к титану в растворе, примеры 4 - 5 - вне заявленных пределов. Условия проведения процесса И полученные результаты представ лены в таблице. В ней также для сравнения представлены результаты, полученные при осуществлении способапрототипа (пример 6). ПРИМЕР 1. В 1 л раствора, содержащего 80 г/л титана, 10 г/ л НС 1 , вводят 8,2 мл высших жирных гидрированных спиртов фракции С 12(мольное соотношение спиртов к титану в растворе О,011.0). Проводят гидролиз при температуре 90 С в течение 45 минут. Полученную пульпу отфильтровывают, осадок высушивают при 100 С. В результате опыта полученотехнологии производства диоксида титана,металлического титана и его соединений.Цель изобретения - повышение степени извлечения титана и интенсификация процесса.Способ извлечения титана ив растворов включает гидролиз с выделением в осадок мататитановой кислоты. Предварительно перед гидролизом в исходный раствор вводят высшие жирные гидрированные спирты в количестве,обеспечивающем мольное соотношение спиртов к титану в растворе, равное 0,01 - 0,051.Степень излечения титана из раствора составила 99,4 , что на 1,6 выше, чем по прототипу (по прототипу степень излечения титана 97,8 время проведения процесса 1,5 часа).В 1 л раствора, содержащего 50,0 г/л титана, 100 г/л Н 2 ЗО 4, вводят 6,0 мл высших жирных гидрированных спиртов фракции Си (мольное соотношение спиртов к титану в растворе 0,03 1),Проводят гидролиз при температуре 95 С в течении 45 минут. Полученную пульпу отфильтровывают,осадок высушивают при 150 С, В результате опека полученоСтепень извлечения титана из раствора составляет 99,45, что на 1,65 выше, чем по прототипу (по прототипу степень излечения титана 97,8 время 1,5 часа).гидрированных спиртов фракции СЮ (мольное соотношение спиртов к титану в растворе 0,05 1,0). Проводят гидролиз при температуре 100 С в течение 45 минут. Полученную пульпу отфильтровывают,осадок высушивают,при 200 С.Степень извлечения титана из раствора составила 99,5 , что на 1,7 выще, нем по прототипу (по прототипу степень извлечения титана 97,8 , времяПроведение процесса гидролиза с введением высших жирных гидрованных спиртов при мольном соотношении К титану в растворе, равном 0,01 0,051,0, способствует образованию нерастворимых титанорганических сольватов типа Т 1 ОС 12 СпН,пОН, где 11 12 - 20. выпадающих в осадок, образование которых, наряду с метатитановом кислотой, повышает извлечение титана из раствора. Кроме этого, образующиеся титанорганические соединения являютсякатализаторами процесса осаждения, так как ОНИ химически активны, СКЛОННЫ К ПОЛИМСрИЗЗЦИИ С метатитановой КИСЛОТОЙ И, ТЕМ самым, уСКОрЯЮТМетатинов Степень Время высших жирных титана в кислота, извлечени проведени ги и ванных мат чн м коНЦентра др ро вес, г О О титана процесса спиртов к титану растворепроцесс ее осаждения ив растворов.Мольное отношение спиртов к титану менее, чем 0,01 1,0, недостаточно для достижения поставленной цели повышения излечения титана и ускорения процесса, так как в этих условиях нерастворимые титанорганические соединения не образуются.Мольное отношение спиртов к титану более, чем 0,051, приводить к образованию растворимых сольватов титана, которые не катализируют процесс а, наоборот, замедляют, образуя поверхностную пленку.Осуществление изобретения позволяет по сравнению с прототипом повысить степень извлечения титана с 97,8 до 99,4 - 99,5 , а также сократить длительность процесса с 80 - 100 минут до 45 минут.Способ извлечения титана из растворов,включающий гидролиз с выделением в осадок метатитановой кислотыдтличающийся тем, что , с целью повышения степени извлечения титана и интенсификации процесса предварительно перед гидролизом в исходный раствор вводят высшие жирные гидрированные спирты в количестве ,обеспечивающем мольное соотношение спиртов к титану в растворе , равное 0,01-0,051.Составитель Ю.И.Куценко Верстка МП КРИЦ - А.Н. Шанин, А.В.Шевченко Ответственный за выпуск Э.З. Фаизова
