Трансформируемый жилой блок

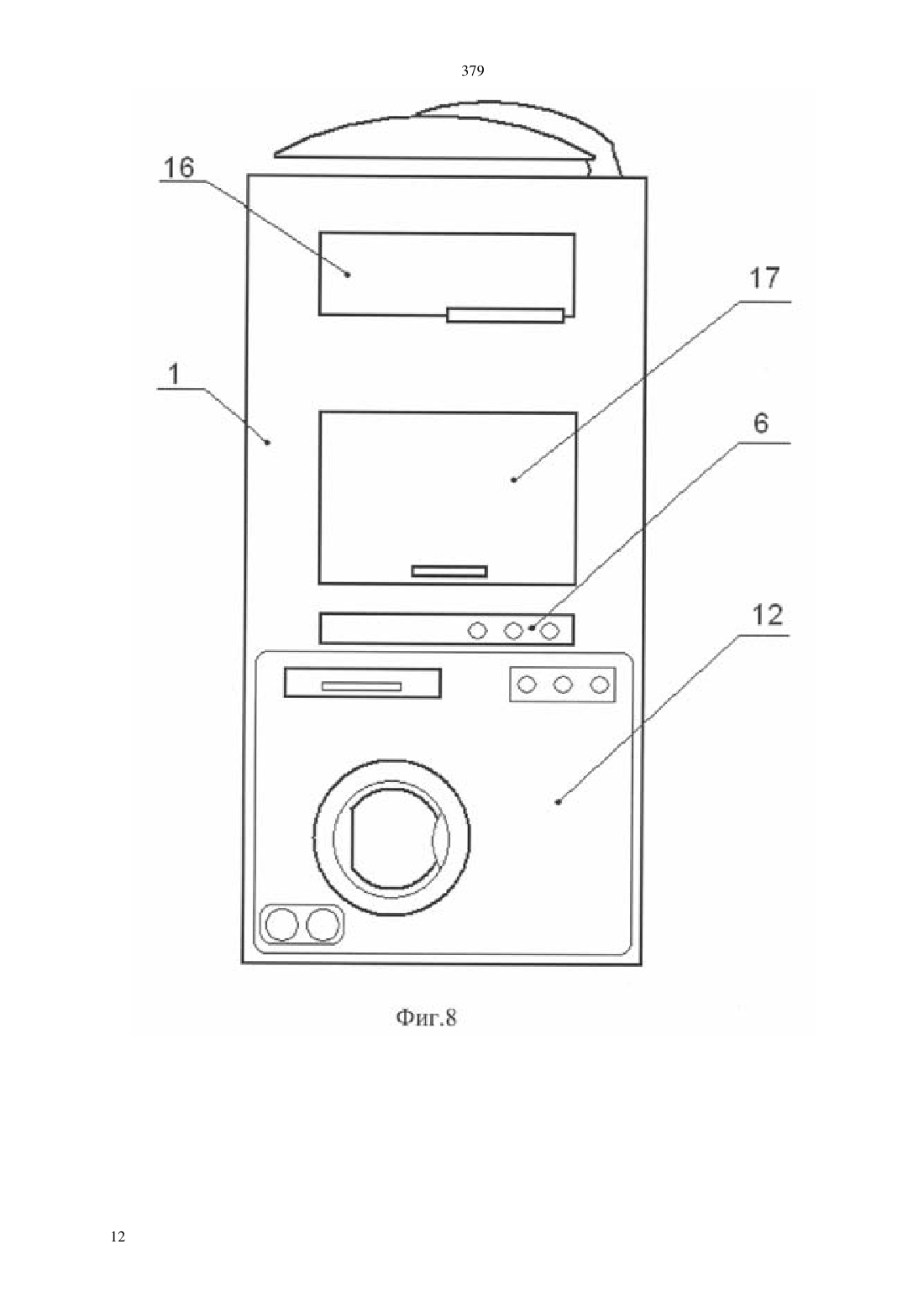

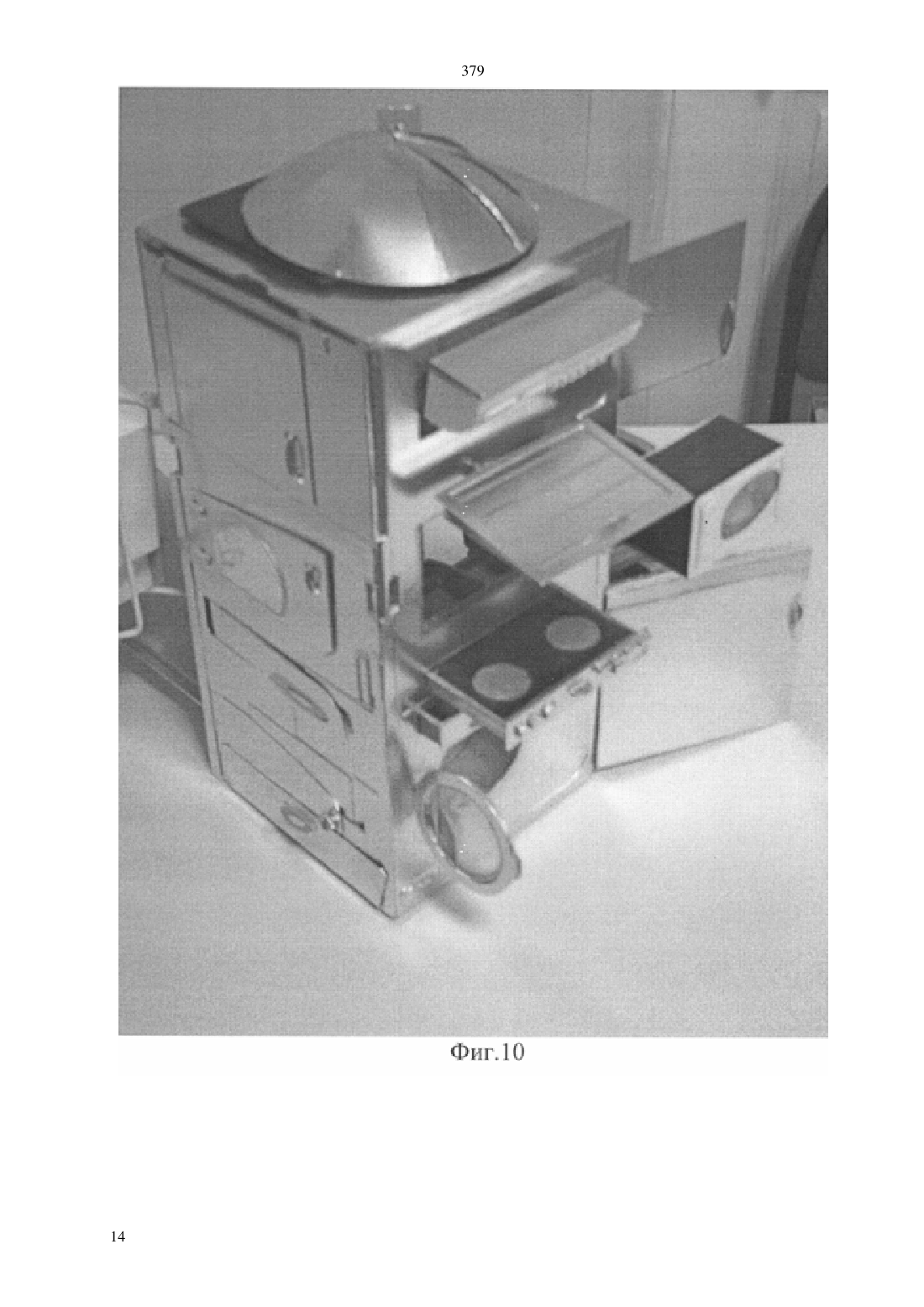

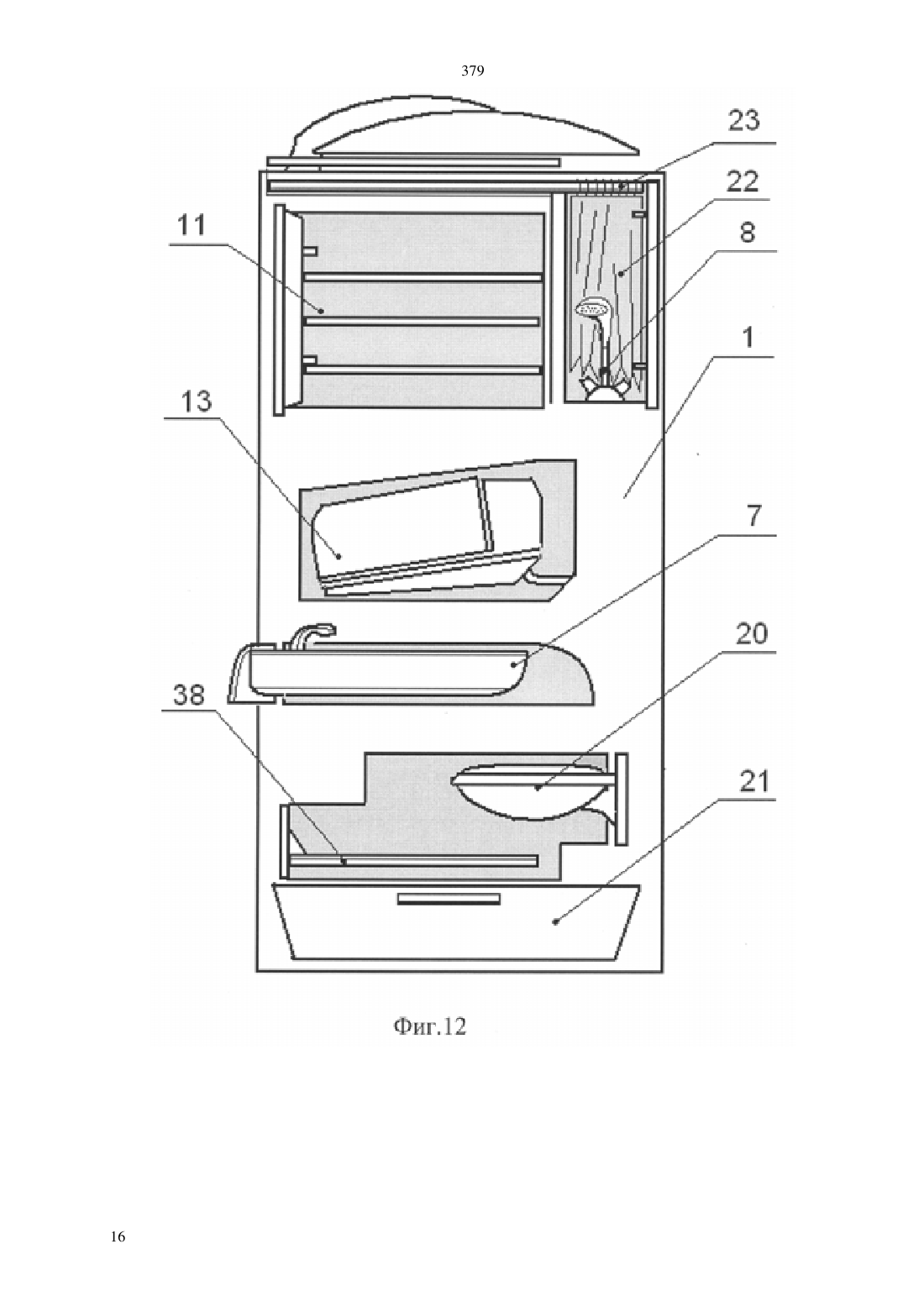

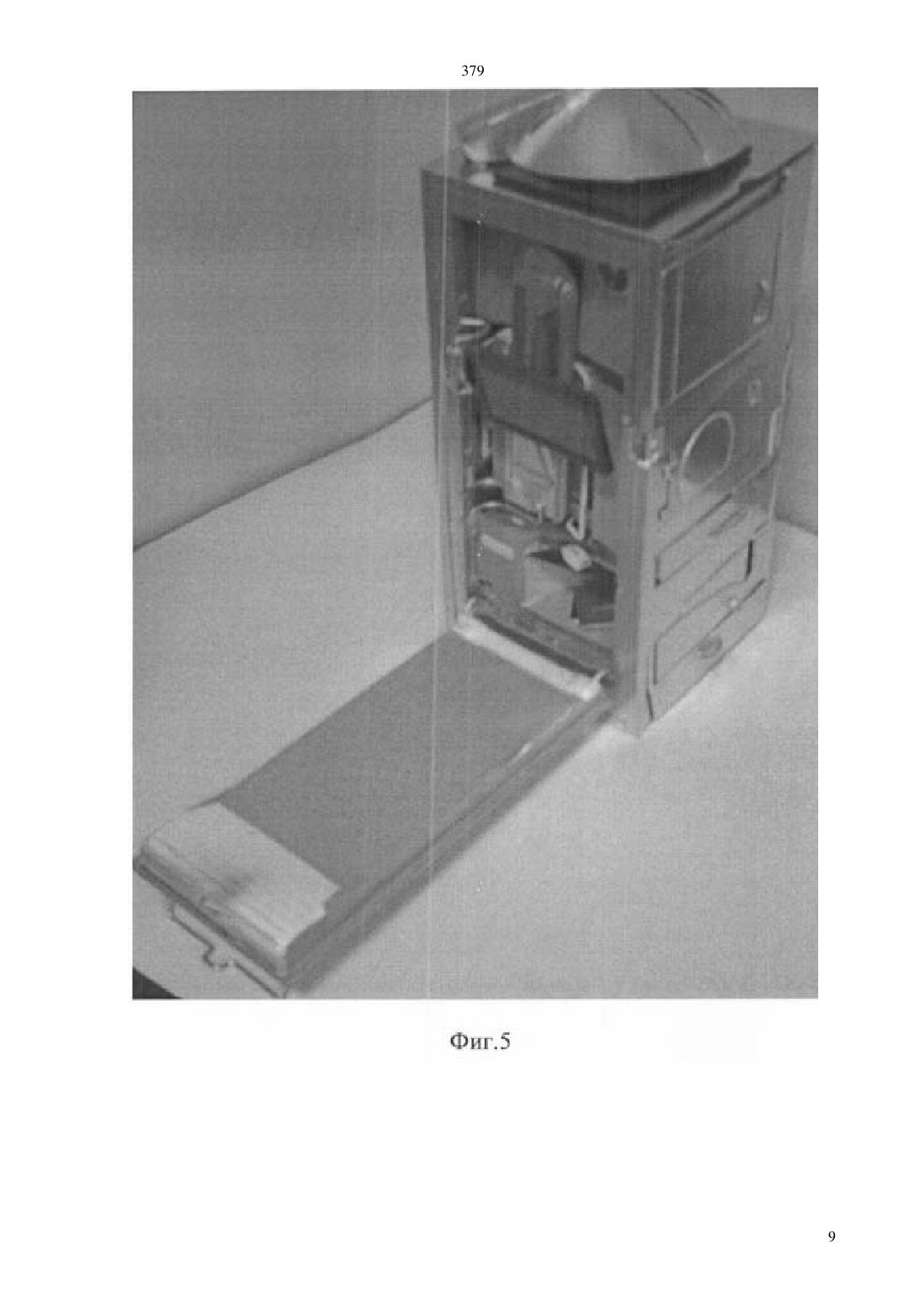

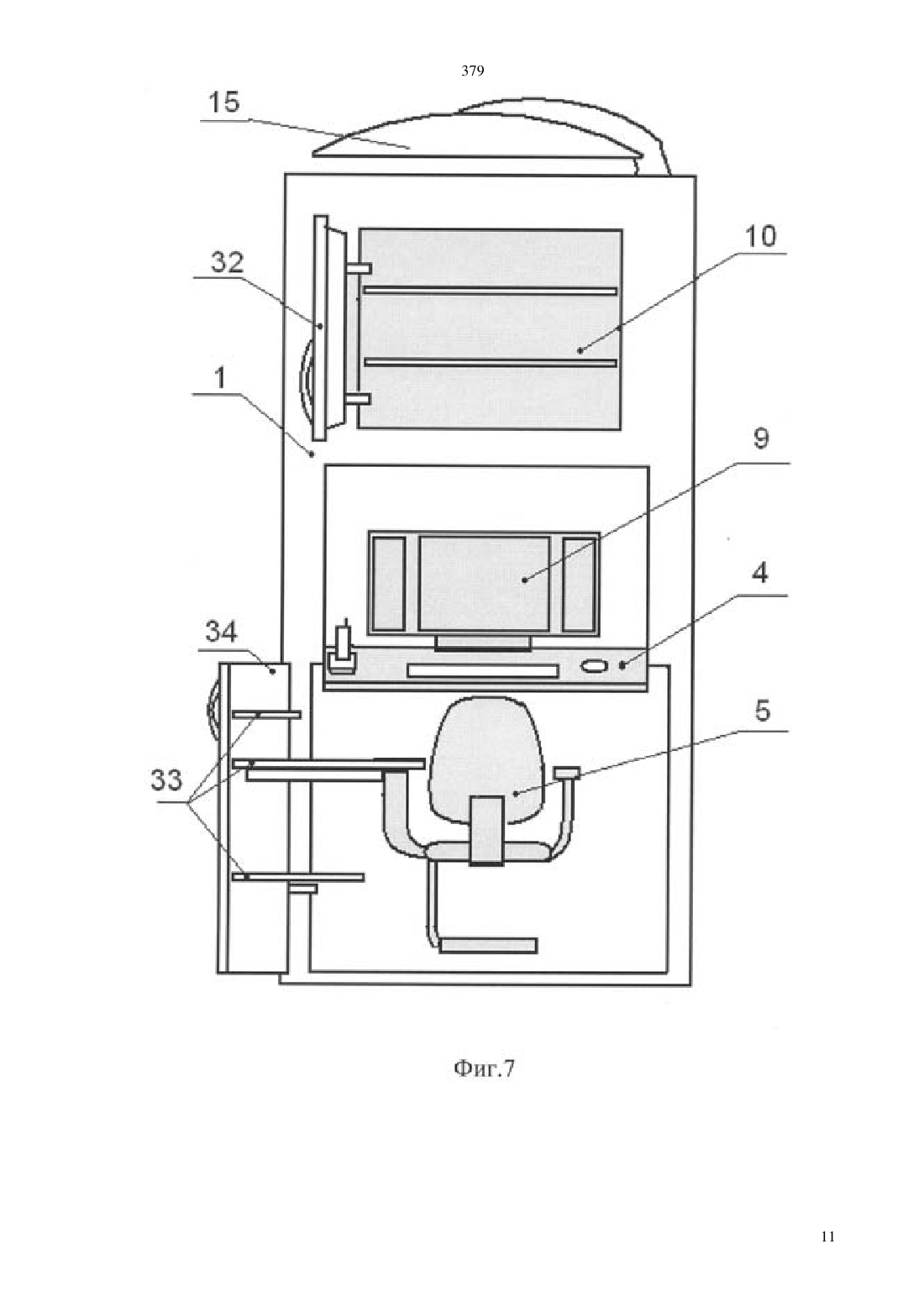

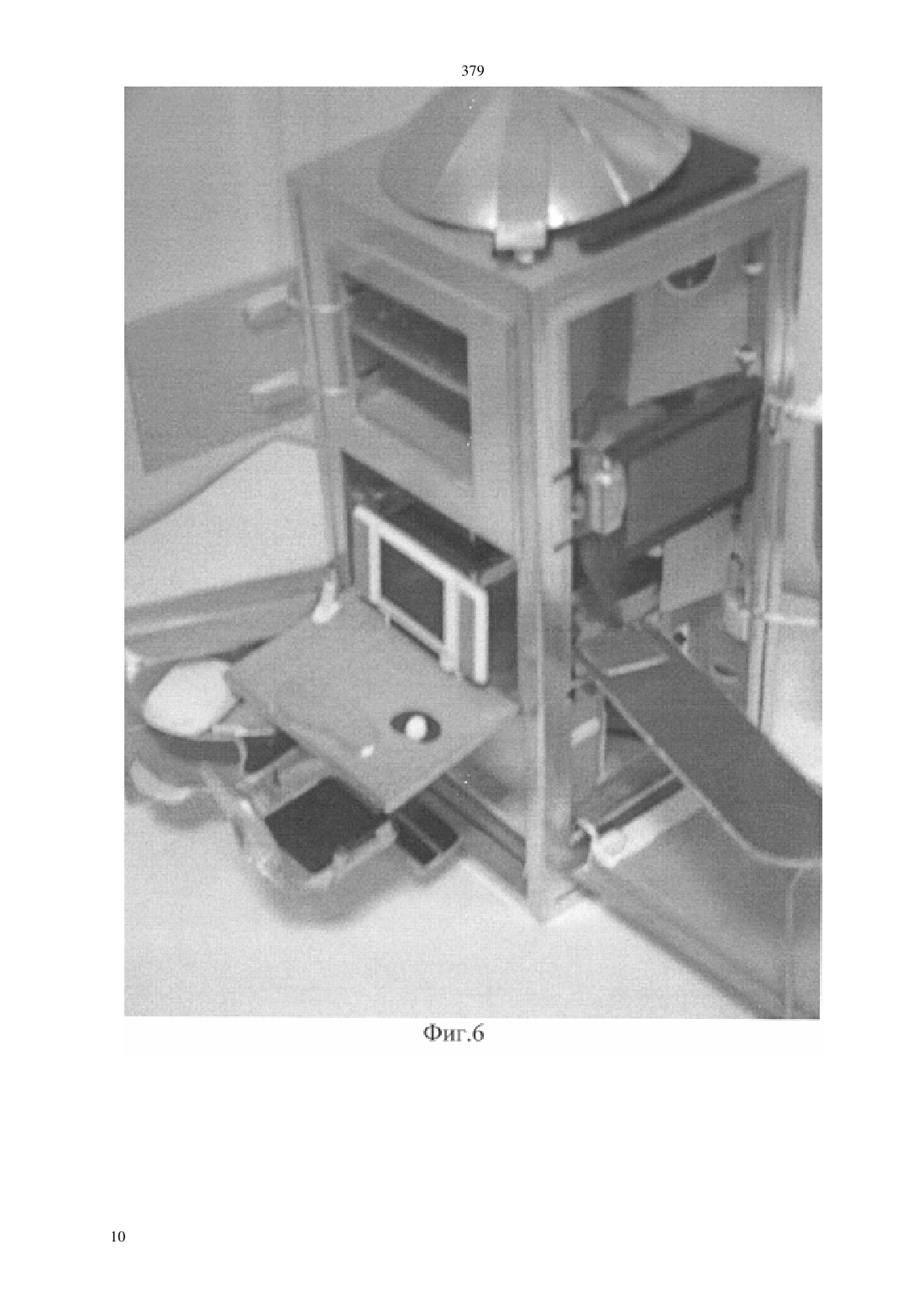

(51) 16 5/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ сиденьем, с третьей боковой стороны корпуса кухонный отсек с устройством для приготовления пищи, а с четвертой боковой стороны корпуса санитарно гигиенический отсек с раковиной и душевой установкой. Трансформируемый жилой блок включает персональный компьютер, установленный в офисном отсеке, дополнительный шкаф, холодильник,установленный в одном из отсеков, а также стиральную и посудомоечную машины, расположенные в кухонном или санитарно-гигиеническом отсеке. Устройство для приготовления пищи включает электрическую, в том числе микроволновую, и/или газовую печь. Телевизор и/или видеомагнитофон установлен с возможностью перемещения и наклона в спальном или офисном отсеке. Трансформируемый жилой блок снабжен спутниковой антенной, системой кондиционирования и системой вытяжной вентиляции, а также имеет гладильную доску и зеркало, установленные в спальном отсеке. В санитарно-гигиеническом отсеке размещен унитаз, а душевая установка имеет поддон для сбора воды и ширму, закрепленную на кронштейне в верхней части корпуса.(57) Полезная модель относится к трансформируемой мебели, комбинированной с кухонными средствами приготовления и хранения пищи и оснащенной санитарно-гигиеническим узлом и офисными элементами. Технический результат - расширение функциональных возможностей устройства и расширение арсенала средств аналогичного назначения достигается тем, что трансформируемый жилой блок, содержащий корпус со шкафом и шарнирно закрепленной кроватью, согласно полезной модели,снабжен офисным, кухонным и санитарно-гигиеническим отсеками, а шкаф с кроватью образуют спальный отсек, при этом с одной боковой стороны корпуса расположен спальный отсек со шкафом и кроватью, со второй боковой стороны корпуса офисный отсек с откидным столом и складным 379 Полезная модель относится к трансформируемой мебели, комбинированной с кухонными средствами приготовления и хранения пищи и оснащенной санитарно-гигиеническим узлом и офисными элементами. Известно складное изделие мебели, преимущественно стол, табурет или скамья, содержащее столешницу и смонтированное со столешницей основание, включающее две пары последовательно шарнирно связанных между собой элементов, два из которых в одной паре, расположенные один напротив другого, состоят из двух частей, соединенных между собой с возможностью относительного поворота при трансформации изделия в сложенное положение. Последовательно шарнирно связанные между собой элементы основания выполнены Побразными с расположенными на их вертикальных стойках узлами шарнирного соединения, столешница шарнирно связана с одним из П-образных элементов основания одной из своих сторон с возможностью поворота на 270 при трансформации изделия в сложенное положение и размещения в горизонтальном положении при трансформации изделия в рабочее положение, и имеет гнезда,расположенные вдоль периметра столешницы на ее оборотной стороне, при этом торцевые поверхности основания, сопрягаемые со столешницей, снабжены шипами, взаимодействующими с гнездами столешницы, для фиксации изделия в рабочем положении(патент РФ 2041696, кл. А 47 В 3/083, 1995). Указанное изделие характеризуется узкими функциональными возможностями. Известно устройство, содержащее корпус с верхней крышкой в виде шкафа, в котором установлена ЭВМ. На подвижной части верхней поверхности корпуса расположены плита и элементы крепления гайка для крепления дисплея. Внутренний объем корпуса разделен четырьмя полками на четыре части. Верхняя полка неподвижна и на ней размещены шпильки для крепления печатающего устройства ПЭВМ с подвижными лапками и прижимными гайками. На второй полке установлена посредством амортизаторов переходная плита, а по ней - металлические хомуты с резиновыми прокладками для закрепления накопителя, обеспечивая два каскада амортизации. На нижней полке также имеются металлические хомуты с прокладками для крепления процессора ПЭВМ (модуля электронного базового) (А.с. СССР 1722937, кл. В 63 В 29/04,1992). Указанное устройство имеет ограниченное функциональное назначение - только для установки ЭВМ. Известен шкаф-кровать, содержащий корпус с вертикальными боковинами, задней и лицевой стенками и горизонтальными плоскостями, образующими шкаф, соединенную со шкафом двухъярусную складывающуюся в него кровать, включающую верхнее и нижнее ложа, каждое из которых состоит из трех шарнирно соединенных между собой звеньев, связанных с одной стороны единой для обоих ярусов спинкой, расположенную в средней части опорную раму и ограждение ложа. Кровать 2 снабжена лесенкой, шарнирно связанной с опорной рамой, шарнирно связанные между собой два звена,образующие верхнее и нижнее ложа, выполнены равными по длине и в месте их соединения между собой шарнирно связаны с опорной рамой, а третье звено образовано горизонтальной полкой, жестко закрепленной на боковинах шкафа, при этом ограждение ложа выполнено из планок, шарнирно связанных с опорной рамой и спинкой кровати(патент РФ 2055510, кл. А 47 С 17/52, 1996). Данное устройство имеет узкие функциональные возможности. Задачей полезной модели является разработка трансформируемого блока, пригодного для жилья,работы, приготовления и хранения пищи,выполнения гигиенических процедур, а также проведения досуга и обеспечивающего максимальное использование полезной площади помещения. Технический результат - расширение функциональных возможностей устройства и расширение арсенала средств аналогичного назначения достигается тем, что трансформируемый жилой блок, содержащий корпус со шкафом и шарнирно закрепленной кроватью, согласно полезной модели,снабжен офисным, кухонным и санитарно-гигиеническим отсеками, а шкаф с кроватью образуют спальный отсек, при этом с одной боковой стороны корпуса расположен спальный отсек со шкафом и кроватью, со второй боковой стороны корпуса офисный отсек с откидным столом и сиденьем, с третьей боковой стороны корпуса - кухонный отсек с устройством для приготовления пищи, а с четвертой боковой стороны корпуса - санитарно гигиенический отсек с раковиной и душевой установкой. Трансформируемый жилой блок включает персональный компьютер, установленный в офисном отсеке, и дополнительный шкаф. Трансформируемый жилой блок включает холодильник, установленный в одном из отсеков, а также стиральную и посудомоечную машины, расположенные в кухонном или санитарно-гигиеническом отсеке. Устройство для приготовления пищи включает электрическую, в том числе микроволновую, и/или газовую печь. Трансформируемый жилой блок содержит телевизор и/или видеомагнитофон, установленный с возможностью перемещения и наклона в спальном или офисном отсеке, и спутниковую антенну. Трансформируемый жилой блок снабжен системой кондиционирования и системой вытяжной вентиляции, а также имеет гладильную доску и зеркало, установленные в спальном отсеке. В санитарно-гигиеническом отсеке размещен унитаз, а душевая установка имеет поддон для сбора воды и ширму, закрепленную на кронштейне в верхней части корпуса. Сиденье офисного отсека выполнено складным. Предлагаемая конструкция трансформируемого блока позволяет максимально использовать полез 379 ную площадь и полностью обеспечивает систему жизнедеятельности человека. Данный блок может быть установлен в любом помещении - малогабаритной квартире, доме, а также использован в походных условиях, например,в вагончике, палатке, трейлере, на корабле, в самолете. Полезная модель поясняется чертежами, где на фиг. 1 представлена схема спального отсека, вид снаружи на фиг. 2 - то же, с откинутой кроватью на фиг. 3 - то же, вид с гладильной доской на фиг, 4 то же, вид с телевизором на фиг. 5 - общий вид спального отсека, с откинутой кроватью на фиг. 6 общий вид спального и офисного отсеков на фиг. 7 - схема офисного отсека на фиг. 8 - схема кухонного отсека, вид снаружи на фиг. 9 - то же, с микроволновой печью, подвешенной на шарнирах на фиг. 10 - общий вид кухонного отсека на фиг. 11 схема санитарно-гигиенического отсека, вид снаружи на фиг. 12 - то же, в открытом виде на фиг. 13 - санитарно гигиенический отсек с выдвинутыми поддоном и кронштейном, вид сбоку на фиг. 14 общий вид санитарно-гигиенического и спального отсеков на фиг. 15 - общий вид санитарно-гигиенического и кухонного отсеков. Трансформируемый жилой блок содержит корпус 1 со шкафом 2 и шарнирно закрепленной кроватью 3. Блок снабжен офисным, кухонным и санитарно-гигиеническим отсеками, а шкаф с кроватью образуют спальный отсек. С одной боковой стороны корпуса 1 расположен спальный отсек со шкафом 2 и кроватью 3, со второй боковой стороны корпуса офисный отсек с откидным столом 4 и сиденьем 5, с третьей боковой стороны корпуса - кухонный отсек с устройством для приготовления пищи 6, а с четвертой боковой стороны корпуса - санитарно гигиенический отсек с раковиной 7 и душевой установкой 8. Трансформируемый жилой блок включает персональный компьютер 9, установленный в офисном отсеке, и дополнительный шкаф 10. Холодильник 11 может быть установлен в любом из отсеков. Трансформируемый жилой блок включает стиральную машину 12 и посудомоечную машину 13, которые расположены в кухонном или санитарно-гигиеническом отсеке. Устройство 6 для приготовления пищи включает электрическую, в том числе микроволновую, и/или газовую печь. Телевизор 14 и/или видеомагнитофон установлены с возможностью перемещения и наклона в спальном или офисном отсеке. Для приема телевизионных программ предназначена складная спутниковая антенна 15. Антенна 15 может быть использована и для Интернетсообщения. Трансформируемый жилой блок снабжен системой кондиционирования 16 и системой вытяжной вентиляции 17. Трансформируемый жилой блок имеет гладильную доску 18 и зеркало 19, установленные в спальном отсеке. В санитарно-гигиеническом отсеке размещен унитаз 20, а душевая установка 8 имеет поддон 21 для сбора воды и ширму 22, закрепленную на кронштейне 23 в верхней части корпуса 1. Кровать имеет откидывающуюся ножку 24 и замок-фиксатор 25. Антенна 15 закреплена на держателе 26. Шкаф 2 установлен на рычагах 27. Блок имеет электрические розетки 28. Спальный отсек снабжен полочкой 29 и углублением 30,например, для постельного белья. Телевизор 14 прикреплен к корпусу 1 подвижным фиксатором 31. Дополнительный шкаф 10 имеет дверцу 32. В офисном отсеке расположены полочки 33, которые могут быть выполнены в дверце 34, к которой прикреплено сиденье 5. Указанное сиденье выполнено складным. Микроволновая или газовая печь 6 установлена на шарнирах 35. Ручка 36 предназначена для перемещения корпуса 1. Посудомоечная машина 13 имеет дверцу 37. Для доступа к холодильнику предназначена подножка 38. Используют жилой блок следующим образом. Для проведения отдыха освобождают замокфиксатор 25, откидывают кровать 3, устанавливая ее свободный конец на ножку 24 и используют кровать по назначению. В шкафу 2, установленном на рычагах 27,хранят книги или другие принадлежности. Гладильную доску 18 и зеркало 19 устанавливают в спальном отсеке. На полочку 29 складывают предметы личного пользования,например, очки, косметику, в углублении 30 находится постельное белье. Офисный отсек с откидным столом 4, компьютером 9 и сиденьем 5 предназначен для работы. В дополнительный шкаф 10 с дверцей 32 укладывают дискеты и документы. На полочках 33, которые выполнены в дверце 34, располагают письменные принадлежности. Сиденье 5 выполнено складным,что повышает удобство при эксплуатации. Телевизор 14 и/или видеомагнитофон устанавливают с возможностью перемещения и наклона в спальном или офисном отсеке. Перемещение или наклон телевизора 14 осуществляют с помощью подвижного фиксатора 31. Для приема телевизионных программ предназначена складная спутниковая антенна 15, закрепленная на держателе 26, Антенна 15 может быть использована и для Интернет связи. Кухонный отсек используют для приготовления пищи на электрической, микроволновой или газовой печи, установленной на шарнирах 35. В холодильнике 11, установленном в любом из отсеков, хранят продукты и приготовленную пищу. Для доступа к холодильнику пользуются подножкой 38. Для стирки белья используют стиральную машину 12, а для мытья посуды - посудомоечную машину 13 с дверцей 37, которые расположены в кухонном или санитарно-гигиеническом отсеке. Трансформируемый жилой блок снабжен системой кондиционирования 16 и системой вытяжной вентиляции 17. В санитарно гигиеническом отсеке с раковиной 7 и душевой установкой 8 проводят гигиенические 3 379 процедуры. Раковину 7 используют для мытья рук и умывания. Для принятия душа выдвигают поддон 21 для сбора воды и кронштейн 23 с ширмой 22. Встают на поддон 21 за ширму 22 и подают воду в душевую установку 8. После принятия душа поддон 21 и кронштейн 23 с ширмой задвигают в первоначальное положение. При необходимости Пользуются унитазом 20. Электрические розетки 28 используют для подключения к электросети. С помощью ручки 36 производят перемещение корпуса 1. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Трансформируемый жилой блок, содержащий корпус со шкафом и шарнирно закрепленной кроватью, отличающийся тем, что он снабжен офисным, кухонным и санитарно-гигиеническими отсеками, а шкаф с кроватью образуют спальный отсек, при этом имеет четыре боковые стороны, с одной стороны расположен спальный отсек со шкафом и кроватью, со второй боковой стороны корпуса - офисный отсек с откидным столом и сиденьем, с третьей боковой стороны - кухонный отсек с устройством для приготовления пищи, а с четвертой боковой стороны санитарногигиенический отсек с раковиной и душевой установкой. 2. Трансформируемый жилой блок по п. 1,отличающийся тем, что он включает персональный компьютер, установленный в офисном отсеке, и дополнительный шкаф 3. Трансформируемый жилой блок по п.п. 1 или 2, отличающийся тем, что он включает холодильник. 4. Трансформируемый жилой блок по п.п. 1,2 или 3, отличающийся тем, что он включает стиральную машину, расположенную в кухонном или санитарно-гигиеническом отсеке. 5. Трансформируемый жилой блок по п.п. 1, 2, 3 или 4, отличающийся тем, что включает посудомоечную машину, расположенную в кухонном или санитарно-гигиеническом отсеке. 6. Трансформируемый жилой блок по п.п. 1,2,3,4 или 5, отличающийся тем, что устройство для приготовления пищи включает электрическую, в том числе, микроволновую, и/или газовую печь. 7. Трансформируемый жилой блок по п.п.1-6,отличающийся тем, что он включает телевизор и/или видеомагнитофон, установленный с возможностью перемещения и наклона в спальном или офисном отсеке, и спутниковую антенну. 8. Трансформируемый жилой блок по п.п. 1-7,отличающийся тем, что он снабжен системой кондиционирования и системой вытяжной вентиляции. 9. Трансформируемый жилой блок по п.п. 1-8,отличающийся тем, что он имеет гладильную доску и зеркало, установленные в спальном отсеке. 10. Трансформируемый жилой блок по п.п. 1-9,отличающийся тем, что в санитарно-гигиеническом отсеке размещен унитаз. 11. Трансформируемый жилой блок по п.п. 1-10 отличающийся тем, что душевая установка имеет поддон для сбора воды и ширму, закрепленную на кронштейне в верхней части корпуса. 12. Трансформируемый жилой блок по п.п. 1-11 отличающийся тем, что сиденье офисного отсека выполнено складным.
