Способ обработки печатных материалов в виде оттисков ценных бумаг, отпечатанных на материале для запечатывания и расположенных на нем продольными и поперечными рядами в матричном порядке, и агрегат для его осуществления .

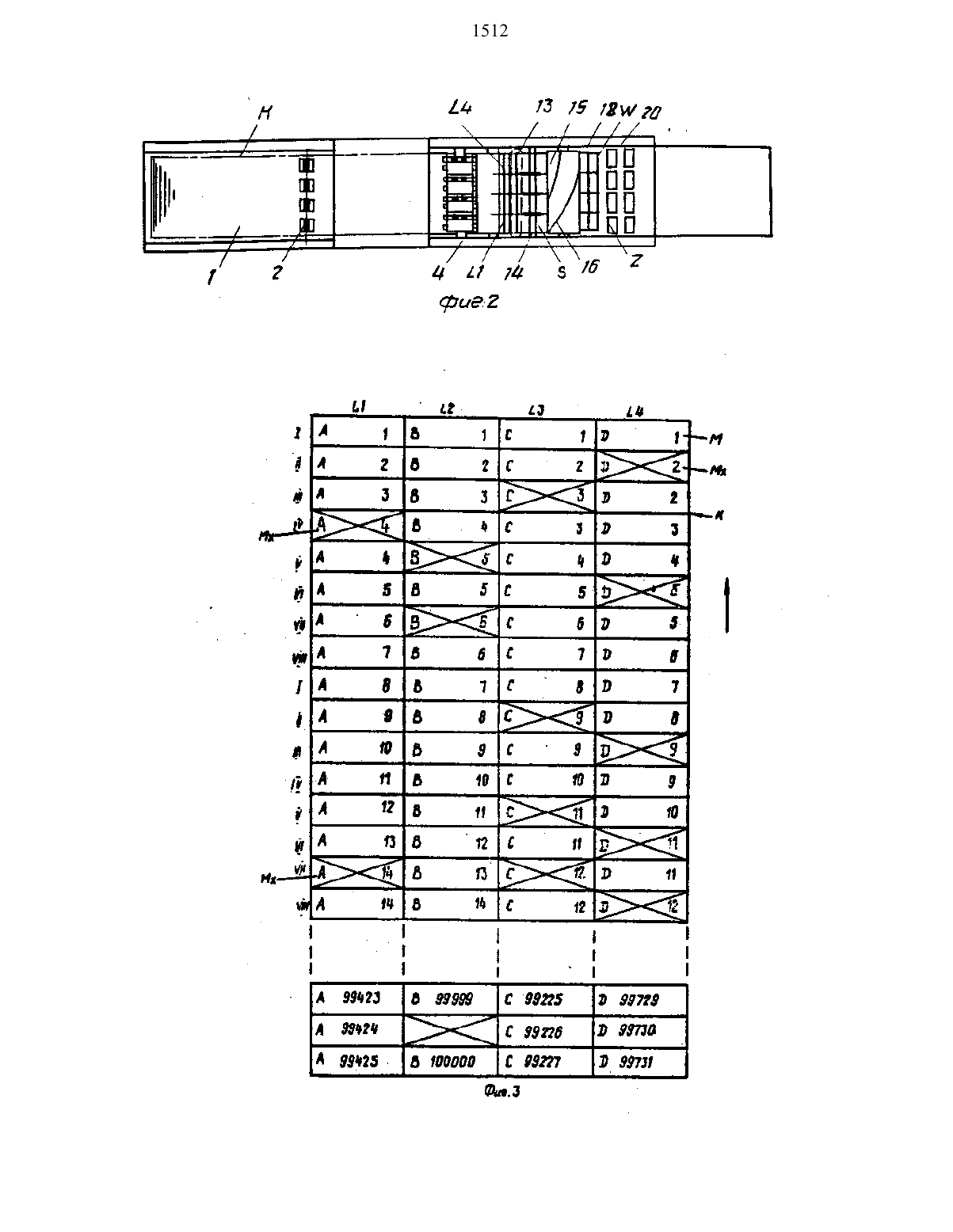

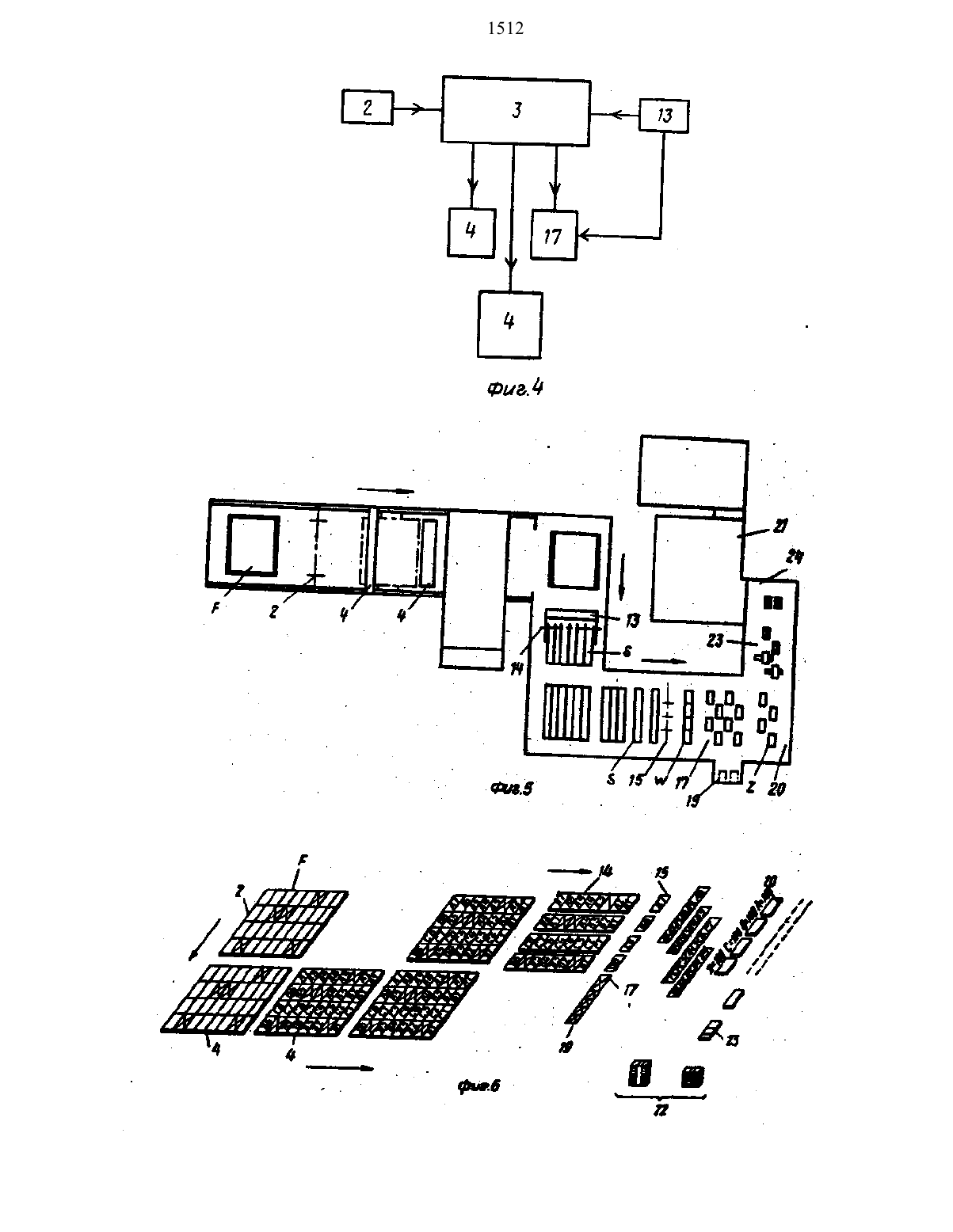

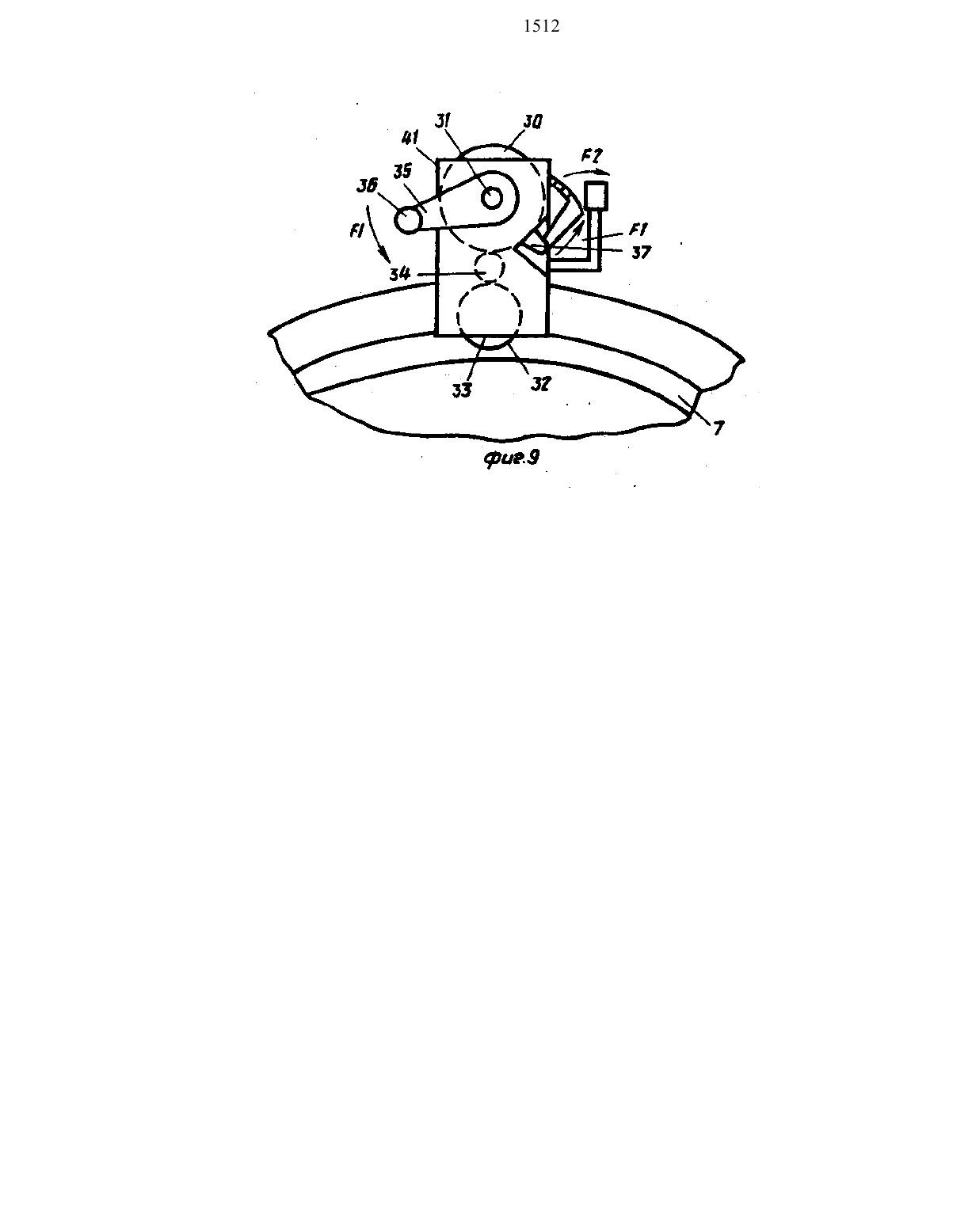

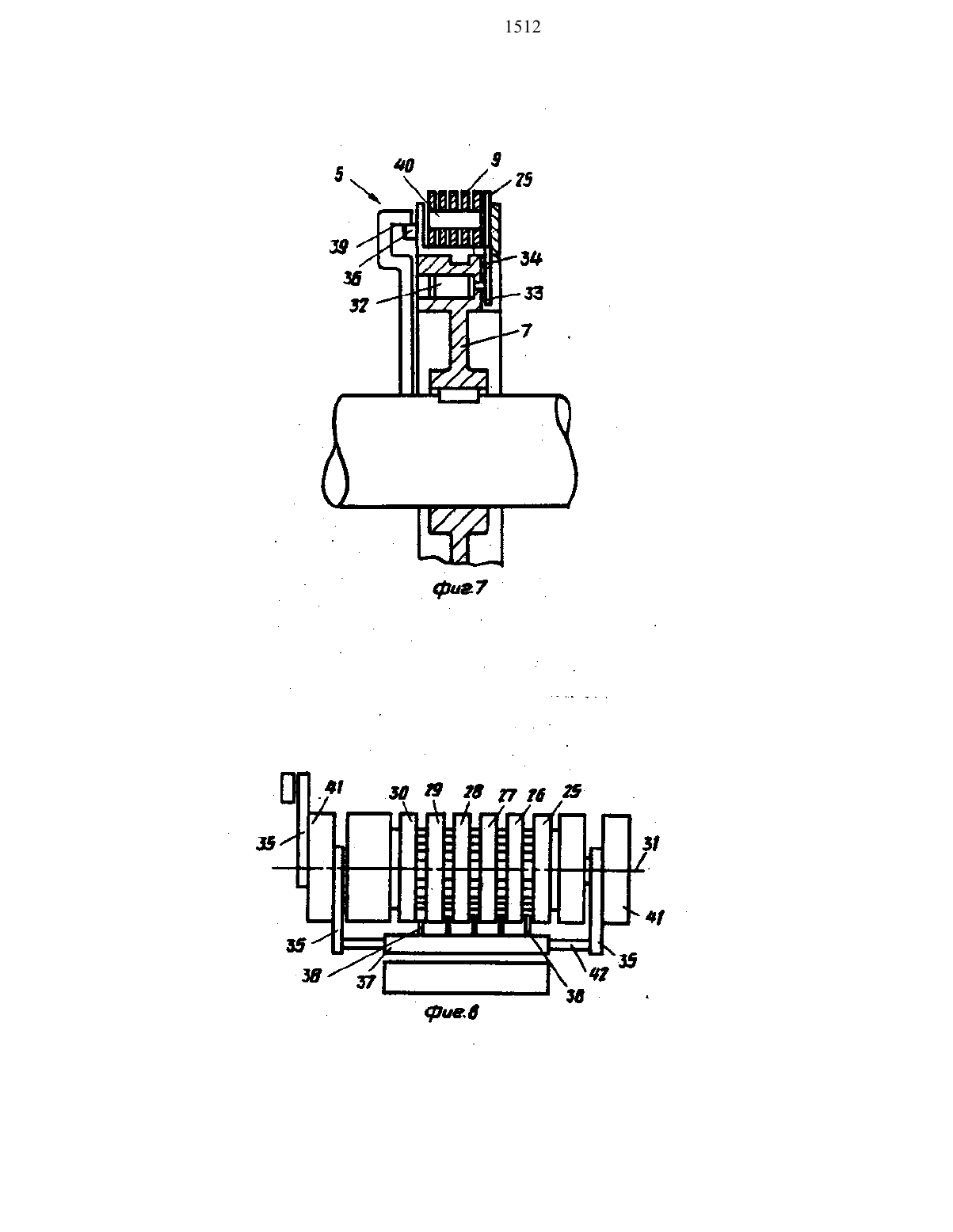

Цель изобретения повышение качества обработки путем получения пачек, содержащих полный комплект ценных бумаг с их порядковой нумерацией.На фиг. схематически изображено устройство для осуществления способа в случае использования полотна ценны бумаг на фнг.2 то же, вид сверху на фиг.3 - пронумерованный материал ценных бумаг с четырьмя продольным рядами, причем каждый прямоугольник обозначает ценную бумагу с приведенным номером серии нафигд - блок-схема управления устройством по фнг.1 посредством вычислительного аппарата на фиг.5 - устройство для осуществления способа в случае листов ценных бумагнафиг.6 пронумерованный лист ценных бумаг в процессе его обработки на фиг.7 установленным на нумерацонном цилиндре нумерационный аппарат нумерационни машин на фиг.8 то же, вид сверху на фнг.9 то же, вид сбоку. Процесс согласно предложенномуспособу рассматриваетсяна примере использования свежеотпечатанного с двух сторон материала ценным бумагК, на котором еще непронумерованные ценные бумаги расположены в четыре соседних продольным ряда. Эти ценные бумаги долны быть с одной сто снабжены номерами (способ осуществляется устройством, изображенным на фиг.1 н 2). На фнг.3 показан материал К ценным бумаг с пронумерованными на этой стороне ценными бумагами М в виде прямоугольни ков, а продольные ряды обозначены индексами Т-4.Ъизуально проверяют качество всех ценным бумаг с обеих сторон материала К и все бракованные листы М, которые должны быть удалены как брак,снабжают хорошо заметной маркировкой (на фиг.3 обозначена крестом).Развертываеый с рулона 1 матернал К ценных бумаг вначале проходит-около считывающего прибора 2, имею щего с каждой стороны по четыре считывающе головки для каждого из четырех продольньт рядов, которью считьг вают маркировку на бракованных лис тах Н, и передают их положение в вы числительный аппарат 3 (фнг.4) где они вводятся В намять. Затем матери 2ал К ЦЕННЫХ ОУМЗГ ГТОДБЕТСЯ В ПЕЧЗТ ный аппарат для нанесения знаков обесценивания, которьй управляется вычислительным аппаратом 3. Все бракованные листы М, на стороне, на которой они нумеруются, подвергаютсяпечати со знаком обесценивания, который наносится на месте, предназначенном для номера. Печатный аппарат для нанесения знаков обесценивания предпочтительно монтируется н нумерационнои машине д, Подготовленный подобны образом. материал К ценных бумаг проходит нумерационную машину 4, которая в рассматргшаемом случае имеет два нумерацнонных аппарата 5 и 6, посредством которых печатаются.номера ценных бумаг на двух различных местах каждой.ценной бумаги. Нумерационные аппараты 5 н 6 содержат нумерационные цилиндры 7 и 8 соответственно,которые в рассматриваемом случае имеют по восемь равномерно распределенныш по окружностигрупп нумераионннш аппаратов 9 или 10 соответственно с одним опорны цилиндром (1 ил 12). Каждая группанумерационныи аппаратов имеет четыре располоденныи параллельно оси цилиндра ряданумерацнонныщаппаратов которые соответствуютчетырем продольным рядам Ь, Ед (фиг.3). Поэтому при каждом пол.ном обороте нумерацмонного цилиндра 7 или 8 нумеруются восемь расположенных друг за другом в направлении подачи материала К ценных бумаг поперечным рядов ценных бумаг таким образом, что все расположенные а продольном ряду Ь, Ь, безупречные по.качеству ценные бумаги, за исключением бракованных листов М, получают последовательную нумерацию. При атом ценные бумаги получают вкаждом поперечном ряду тот же сами номер,но в каждом продольном ряду другую серию номера, обозначенную на фнг.3 буквами А,В, С и В.Для осуществления такого метода последовательной нумерации безупречных по качеству ценным бумаг отдельные нумеранионные аппараты 9 или 10 могут включаться индивидуально и независимо друг от друга, а управляются они индивидуально посредством вычислительного аппарата 3, Согласно известным способам все установленные на нумерационном цилин 1512ДВЕ НУМЕПЗЦИОННОЙ МЗЩННЫ нумерационНЫЕ аппараты ПРНВОДЯТСВ В ДВИЖЕНИЕ МеХаННЧВСКН ОДНИМ ПОЭТЗПНЫМ РЫЧЗГОМ при каждом обороте цилиндра посредСТБОН НЕПОДБНЖНОГО КУЛЗЧКА управлении н при каждом полном обороте нумерацнонного цилиндра непременно переключаются на слеДУЮЩий номер, то согласно предлагаемому способу предусмотрены нумерационные аппараты, единичные цифровые ролики которых далее переключакпся отдельным для каждого нумерационного аппарата электрическим малы мотором. Этот мотор получает сигналы управления от вычислительного аппарата 3, в котором заложены в память положения бракован НН ЛИСТОВ.Для дальнейшего переключении десптирнчного Цифрового ролика н цифровых роликов для высших категорий знаков применяется известны поэтапный рычаг, который выполнен таким образом, что действует только на десятиричные и более высие категории цифровым роликов при каждом обороте нумсрацнонного цилиндра посредством кулачка управлени. Под действием электрических блокиРЮЩнк сигналов Рвычислительного аппарата 3 рычаг прекращает выполнить свои функции,если не должно производнтьсядапъ пейте переключение десятиричного цифрового ррликадесятиричныи цифровой роли и цифровые ролики, соответствующие более высоким значениим.чнсла, соединены известным способом посредством краповыи собачек поэтапного рычага так, что цифровой ролик более высокого значении числа проворачивается дальше, когда цифровой роли ближайшего более низкого значения числа переводится с цифры9 на ноль. Таким образом, если де сятиричныи ролик посредством поэтапного рычвга лереводитсяс цфры 9 на ноль, то известным способом цифровой ролик для сотен увеличиваетсвое значение на-единицу и т.ц За исключением особого управлениярычагд, НУНЕРЯЦНОННЫВ ЗППЗРЗТЫ ана логичны известиыдУправление нумерационным аппаратамн 9 и 10 происходит посредством вычислительного аппарата З так, что до тек пор, пока бракованный лист неПОСТУПИТ В НУМЕРЗЦНОННУЮ машину следующие в каждом продольном ряду Ъ. - Ь, ценные бумаги нумеруются последовательно. Если нумерационный цилиндр в общем имеет группу нумерацноннык аппаратов, которые равномерно распределены по его окружности и соответствуют каждому поперечному ряду ценным бумаг, то каждый нумерациониый аппарат 9 и-10 одной группы при каждом обороте нумерационного цилиндра переводится на Ы шагов. В рассматриваемом случае при Ы,равном 8,переключение производится в каждом случае на восемь единиц, поскольку каждый отдельный иумерациоииыйап парат нумерует каждый девятый ценный знак соответствующего продольного ряда. При этом каждый единичный цифровой ролик может включаться в обоикнаправленияк так, что переключение, например с цифры 1 на 9 может производиться за два шага в обратном направлены. Тогда при переключении, не превышающем пяти шагов в том или другом направлении,можно будет установить каждую заданную цифру.Если в.продолънон ряду имеет место бракованный лнст,то все нумерационные аппараты соответствующего продольного рида.управляют вычислительным аппаратом 3 таким образом,что нумерация следующего за бракованным листом безупречного по-качеству ценного знака продолает последовательную нумерацю до забракованного листа. Таким образом, при последовательной нумерации каждый бракованный лист просто перепрыгиваетсяСпособ иллюстрируется на фиг.3,где в левой колонке приведенные номера в поперечныщридак печатшппнх иумерацмоннык аппаратов 9 или 10 восьн ми групп нумерационнык аппаратов нумерационного цилиндра обозначены цифрами 1-0111.Первоначальная установка нумерациониыж аппаратов 1-Ч 111 для нумера ции первым восьми ценным бумаг или знаковв каждом продольном рядуЪ, - Ъ, происходит предпочтительно уже автоматически как функция считывания считывающим прибором 2. Пока считывающий прибор не обнаружит в продольном ряду ни одного бракованного листа, соответствующие этому прододъномуряду нумерационные аппараты, 11 Т,, 0111, которые нумеруют ценные бумаги в первых восьми поперечных рядах, устанавливаются на последовательную нумерацию 1, 2, 3 и т.д. до того, пока не начнется движение участка М полотна К ценных бумаг через нумерацнонную машину А. При появлении сигнала о наличии бракованного листа начинает работать печатный аппарат для нанесения знаков обесценивания на этот бракованный лист, и нумерационный аппарат, который нумерует следуюшй за бракованным листом лист ценной бумаги, устанавливается на тот же номер, что и у иумерационного аппарата, наносящего номер на бракованный лист последующие нумерацнонные аппараты устанавливаются на последовательность номеров.На фнг.3 ценная бумага или знак в продольном ряду Ь, является бракованнм листом М (последовательный номер 4), который вследствие перепечатки или надпечатки не может быть считав. На этот же номер 4 установлен нумерационны аппарат Ч этого же продольного ряда 1 которй нумерует пятую ценную бумагу, а три последующих нумерационнып аппарата Ч, Ч 1 и 011 продолжают последовательную иумерацию.Средипервыж восьми ценных бумаг продольных рядов Ъ 1 и Ьд-находятся по два бракованных листа М, и среди ценных бумаг продольного ряда Ь, один бракованный лист. Во всех случаях следующие за бракованным пистом ценные бумаги нумеруются меньшим на одну единицу номером, т.е. тем же самым номером, которй получил бра кованный лист.Нумерацнонныи аппарат 1 продольного ряда Ь, после того, как он прок нумеровал номер 1, во время последующего оборота нумерацшонного цилиндра устанавливается не на восемь шагов, а вследствие выявленного за это время бракованного листа М, только на семь шагов на номер 8 три следующих нумерационных аппарата 11, 111 и Ч для обеспечения правильной последовательности номеров также переключаются на семь шагов на номера 9-11. Таким образом, все восемь нумерапионных аппаратов ЧЧ 111 и 1-19,относящиеся к продольному ряду 11,нумеруюшне следующие за оракованиымлистом (с номером печати а) восемь безупречных по качеству цепных бумаг,устанавливаются на одня номер, меньший на единицу того,которьй был бы при отсутствии бракованного листа. Только нумерацнонный аппарат Ч и следующие за ним переключаются на восемь шагов при условии, что не будет установлен бракованный пист. Поскольку в рассматриваемом примере в продольном ряду Ъ, имеется еще один бракованный лист Мх, который получил вследствие надпечатки несчитываемый номер 14, нумерационные аппараты Ч, Ч 1 и Ч 11 переключаются на восемь шагов, а нумерацнонныи аппарат Ч 111 только на семь.В продольных рядах Ъд, Ьзъть, бракованные листы распределены по-другому, в соответствии с этим переключаются также нумерационные аппараты этих продольныж рядовПоскольку в продольном ряду Ъ,среди первым восьми ценных бумаг бракованные листы находятся на седьмом и пятом местах, для нумерации второй группы восьми ценных бумаг, которые в рассматриваемом примере не имеют ни одного бракованного листа, нумерациопиые аппараты 1-У переключаются только на шесть шагов, нумерационные аппараты Ч 1 и Ч 11 - на семь шагов,т а нумерацонный аппарат Ч 111 на 8 шагов. Аналогичным образом проискодит переключение или последовательное включение в продольных рядах Ъ 3 и Ъ,.Поскольку нанесенные на бракованные листы номера не имеют никакого значения и, кроме того, не считываются, на них могутианоснться любые хномера, например те жесамые номера,которые были нанесены на предшеству- ющую безукоризненную по качеству Ценную бумагу. Можно было бы отказаться от переключения нумерующего бракованный лист нумерационвого аппарата и устанавливать тот номер, который должен был бы получить следующий безупречны по качеству лист ценных бумаг. Причем следующий за бракованным листом безупречнй по качеству лист ценных бумаг должен постоянно получать номер, слгдУЮщи за номером предыдущего безупречного листа ценных бумаг.(фнг.3) продолжается до тек пор, пока в продольном ряду безупречных покачеству ценных бумаг нумерация не бу ДЕТ ДОВЕДЕНЭ ДО ОПрЕДЕЛЕННОГО ВЫСШЕ го номера соответствующей серии иомеров, в рассматриваемом случае доВ рассматриваемом примере (фиг.3) предполагается, что серия номер В в продольном ряду Ь, первой пронумерована до последнего номера соответствующего циклат.е. до 100 000, тогда как три остальные серии номера А, С и В в продольных рядах Ь Ь, и Ь,пронумерованы только до номера А 99 д 25, С 99 227 и П 99 631. причем количество недостающих в продольных рядах Ь Ь, и Ь, до соответствующего конечного номера 100 000 ценныщ бумаг не имеет никакого отношения к количеству бракованных листов в соответствующем продольном ряду и не равно количеству этих бракованньш листов. Скорее количество номеров в продольном ряду, недостающих до конечного номера 100000, равно количеству бракованных листов в уже пронумерованном продольном ряду за вычетом бракованнык листов в рассмотренном или просмотренном, но еще не проиумерованнон.продольном рядУ.Еслн в каждом продольном ряду в пределах определенной полной серии номеров постоянно будет то же самое количество бракованных бумаг, тогда соответствуюцидконечныи номер будет получен одновременно для всех четырех продольных рядов, однако этот случай маловероятен.Таким образом, после достижения конечного номера в одном из продолъныщ рядов нумерация ценным бумаг других продольных рядов еще не достигнет конечного номера, поскольку эти-продольные ряды имеют большее коли чество бракованныш листов.Продолжение нумерации ведут двумя ПУТЯМИ оУправление нумерационным аппаратами нумерационной машины может осуществляться с помощью вычислительного аппарата 3 так, что все нумерацонные аппараты продольного ряда, как только будет отпечатан конечный номер 100 000 в этом ряду, автоматически выключаются, хотя полотно К ценныщ бумаг продолжает движение и все нумерационные аппараты других продольных рядов продолжают работать до тех пор, пока не будет от Впечатан соответствующий конечньй номер 100 000. Только тогда отключается нумерационная машина. При индивидуальном выключении иумерацион ного аппарата он при прохождении опорНОГО ЦНЛННДРЗ ПОДНИНЗЕТСЯ ПОСЛЕДНИМ. Зта операция требует того, чтобы нумерационные аппараты бьши смонтированы с возможностью индивидуального перемещения по иумерационным цилиндрам. При описанном способе автоматической нумерации в каждом про дельном ряду до конечного номера соответствующей серии номеров получаются непронумерованные ценные бумаги (за исключением пронумерованных последними), которые позже удаляются, пересчитываются для осуществления контроля и уничтожаются (в случае необходимости они могут быть пронумерованы в процессе специальной обработки номеров специальной серии).при применениинумерационныщ аппаратов для отдельным ценных бумаг,которые размещаются по еще не пронумерованным продольным рядам (фиг.3,продольные ряды А, С и В), ценные бумаги этих продольным рядов, за исключеием бракованиыщ листов, до достижения конечного номера 100 000 нумеруются дальше (полуавтоматически или просто от руки).Материал К ценных бумаглосле прохода нумерациоиной машины 4 поступает в считывающий прибор 13(фиг.1 и 2) для считывания маркировки или знаков обесценивания, а затем разрезается на устройстве 14 для полос с дисковым ноани.дпя продольного разрезания на полосы 8, а затем в устройстве 15 для па чек на отдельне купюры (бумаги)И ценных бумаг готового формата (купюры одиночиого использования). Устройство 15 для резки пачек представляет собой механизм для поперечной резки, но 16 которого схематически показан на фиг.2.Отдельные купюры И ценныт 5 УНаГ проходят рядами через устройство 17 для вывода бракованнык листов. это устройство управляется считывающим Прнбором 13, которй при установлении бракованного листа дает с временным запозданием сигнал для удаления бракованного листа. Определенные счиТЫШВЮЩШМ прибором 13 положения бракованных листов должны совпадать с
