Радиатор (варианты)

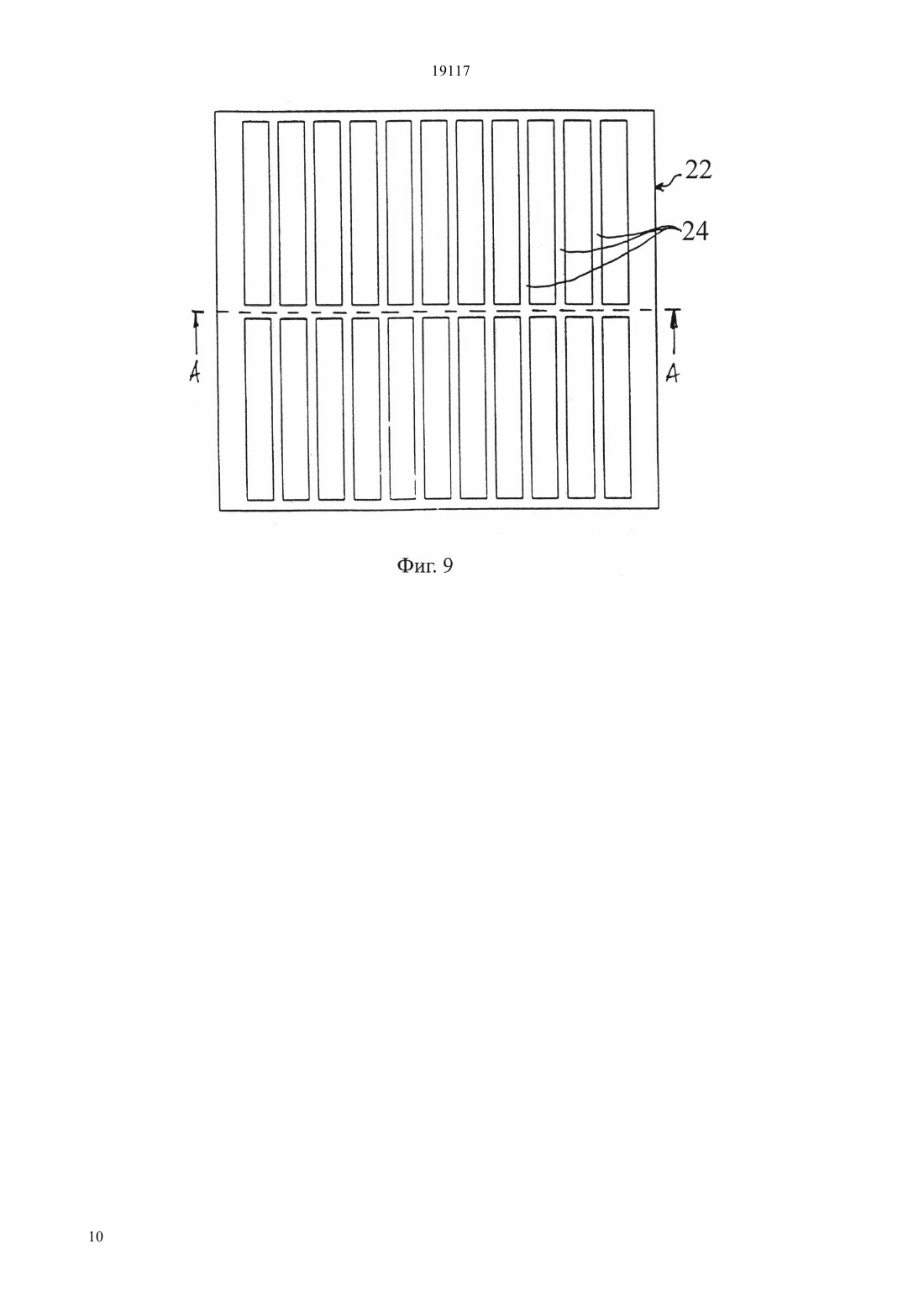

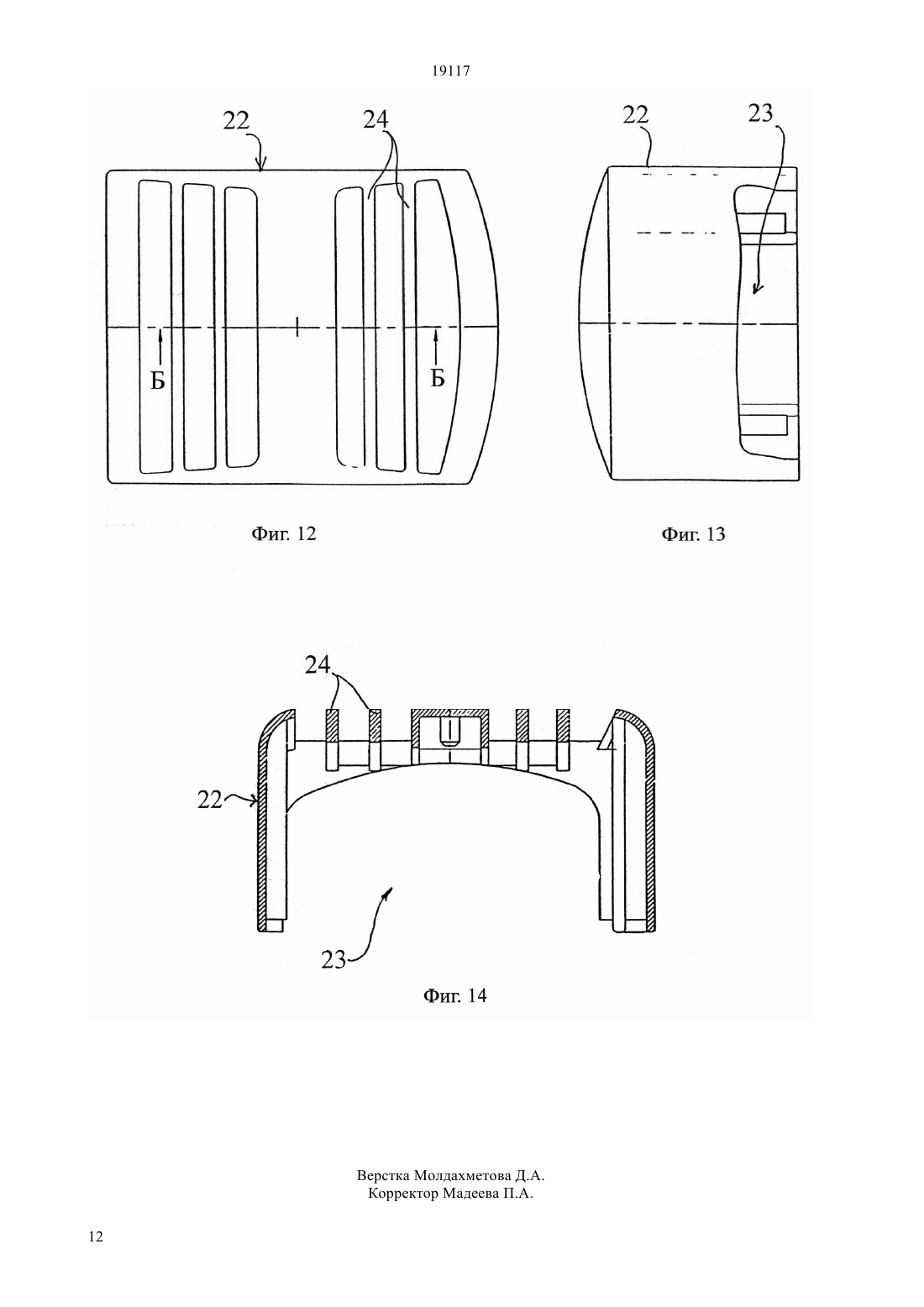

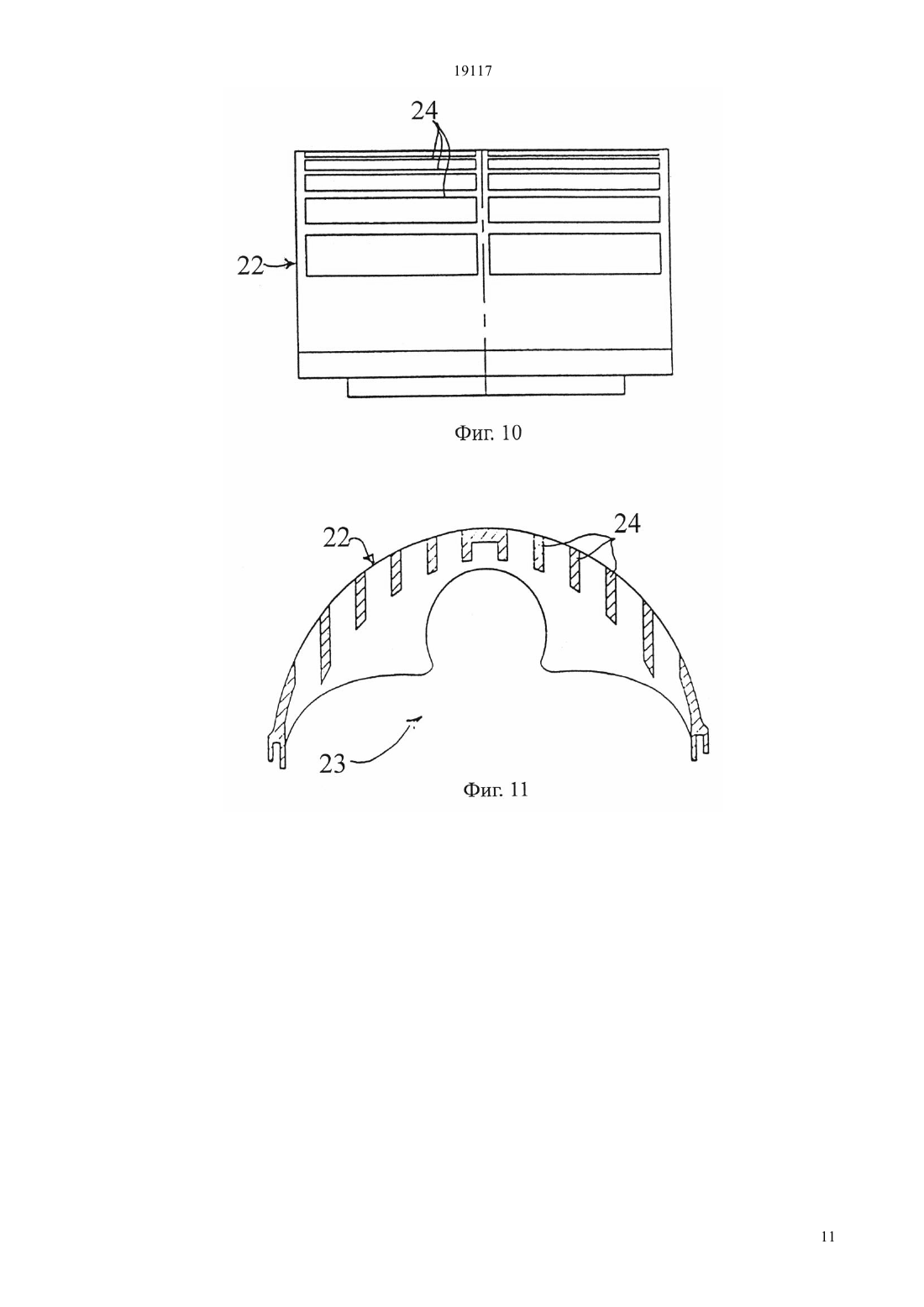

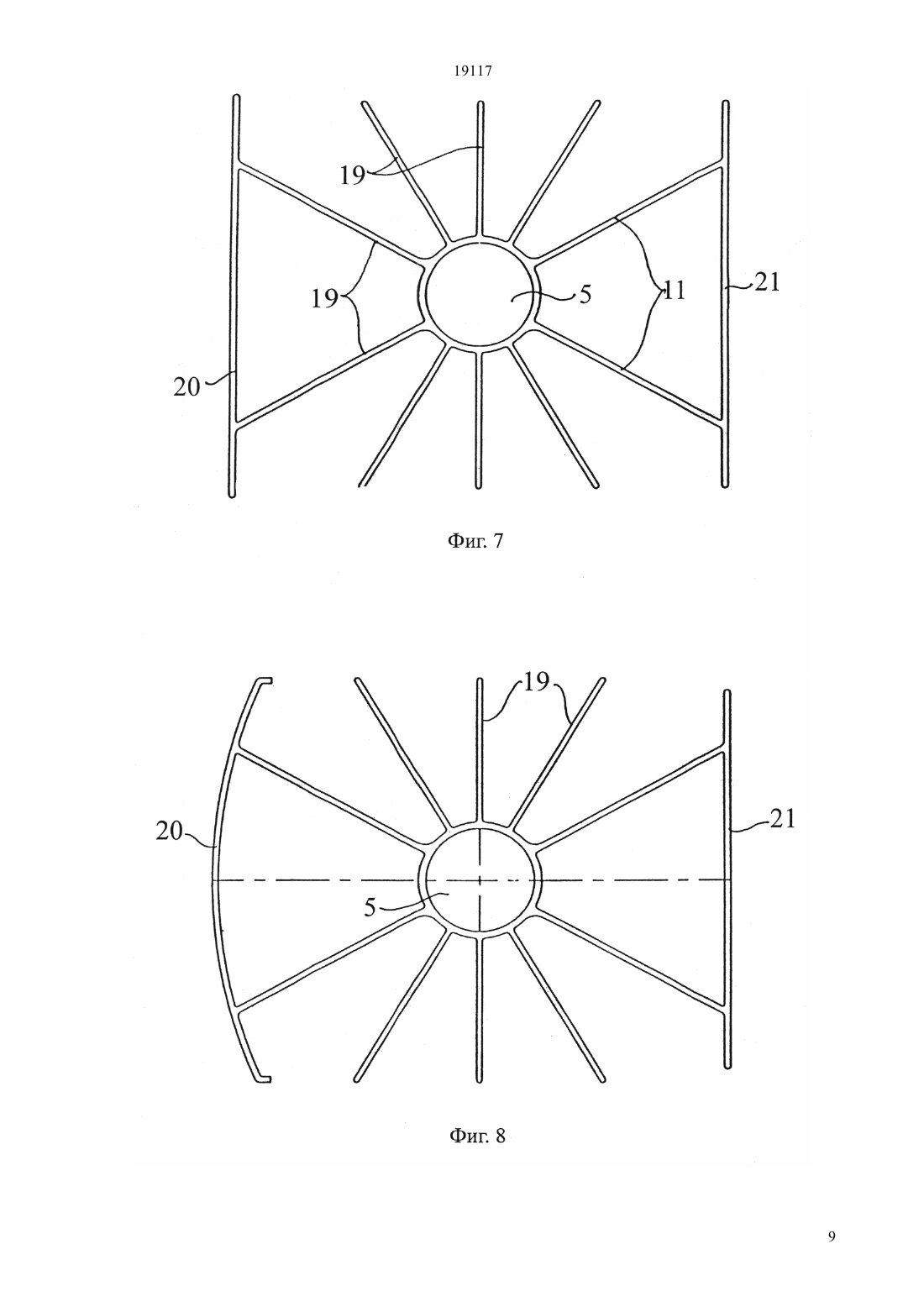

(51) 24 3/12 (2006.01) 24 3/00 (2006.01) 28 9/26 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН 19117, 15.02.2008, бюл.2 Спасович СлободанАлчимбаева Раушан Темирхановна 2059933, 10.05.19962177589, 20.06.20010481154, 22.04.19922151963, 27.06.20002307544, 28.05.1997304757, 01.01.1971(57) Изобретение относится к области отопительной техники, в частности к отопительным радиаторам, применяемым в системах водяного отопления жилых, общественных и производственных зданий. Технический результат - упрощение конструкции радиатора и расширение арсенала средств аналогичного назначения - достигается тем, что у радиатора, содержащего верхний и нижний сборники и теплорассеивающие элементы с вертикальными патрубками, соединенными с верхним и нижним сборниками соединительными элементами, установленными в отверстия на боковой стороне верхнего и нижнего сборников, согласно изобретению,теплорассеивающие элементы выполнены в виде стержней, отверстия на боковой стороне верхнего и нижнего сборников имеют резьбу, а соединительные элементы снабжены ответной резьбой для установки в отверстия сборников, и выпусками для установки в вертикальные патрубки. У радиатора в соответствии со вторым вариантом изобретения, содержащего сборник и теплорассеивающие элементы с вертикальными патрубками,соединенными со сборником соединительными элементами, установленными в отверстия на боковой стороне сборника, согласно изобретению, теплорассеивающие элементы выполнены в виде стержней,вертикальные патрубки соединены со сборником и в верхней, и в нижней частях патрубков, отверстия на боковой стороне сборника имеют резьбу, а соединительные элементы снабжены ответной резьбой для установки в отверстия сборника, и выпусками для установки в вертикальные патрубки, при этом на участке сборника, соединенном с верхней частью вертикальных патрубков, размещен декоративный колпак. 19117 Изобретение относится к области отопительной техники, в частности к отопительным радиаторам,применяемым в системах водяного отопления жилых, общественных и производственных зданий. Известен радиатор, в частности для систем водяного центрального отопления, включающий, по меньшей мере, один трубопровод для прохода теплоносителя через секцию радиатора, по меньшей мере, два трубопровода для прохода теплоносителя между секциями радиатора, по меньшей мере, один теплорассеивающий элемент, выполненный из алюминиевого сплава методом литья под давлением, со средствами для увеличения площади теплопередачи,которые могут включать в себя, по меньшей мере,одно ребро. Упомянутые трубопроводы для прохода теплоносителя выполнены из материала с более высокими механическими и/или коррозионными свойствами, чем у материала теплорассеивающего элемента, при этом указанные трубопроводы соединены между собой с образованием элемента для прохода теплоносителя, который выполнен с возможностью исключения контакта алюминиевых элементов секции радиатора с теплоносителем после соединения секций радиатора между собой, при этом теплорассеивающий элемент выполнен с образованием в процессе литья под давлением биметаллической детали с указанным элементом для прохода теплоносителя, а упомянутые средства для увеличения площади теплопередачи могут включать в себя,по меньшей мере, один шип, выполненный на поверхности теплорассеивающего элемента (патент РФ 2180423, кл. 24, 2002). Указанный радиатор имеет сложную конструкцию и требует значительных материальных затрат на его производство. Известен отопительный радиатор, содержащий две одинаковые зеркально расположенные относительно вертикальной плоскости и скрепленные между собой стенки, а также циркуляционные каналы и коллекторы для теплоносителя, объединенные в общий контур с подводящим и отводящим патрубками радиатора. Стенки радиатора выполнены изогнутыми и при соединении друг с другом образуют ориентированный под углом к горизонту воздушный канал переменного поперечного сечения,имеющего на входе и выходе каплеобразную форму,с сужением к верху на входе в канал, и с сужением к низу на выходе из него, при этом каждая стенка выполнена из двух соединенных друг с другом наружной и внутренней пластин, причем наружная пластина выполнена гладкой, на внутренней выдавлен профиль в виде параллельных зигзагообразных линий, а циркуляционные каналы и коллекторы для теплоносителя образованы между наружной и внутренней пластинами стенок (патент РФ 2269069,кл. 24 3/00, 2004). Данный радиатор характеризуется недостаточно высокой эффективностью нагрева. Известен радиатор, содержащий верхний корпус с верхним сборником и теплорассеивающими элементами, нижний корпус с нижним сборником и теплорассеивающими элементами, два промежуточ 2 ных корпуса, образованных алюминиевыми тянутыми профилями с вертикальными патрубками, соединенными с верхним и нижним сборниками соединительными элементами, установленными в отверстия на боковой стороне верхнего и нижнего сборников. В вертикальной трубе из алюминия расположена стальная труба (патент РФ 2177589, кл.24 Н 3/06, 2001). Указанный радиатор имеет сложную конструкцию и требует значительных материальных затрат при его изготовлении. Задачей изобретения является усовершенствование конструкции радиатора и снижение материальных затрат на его изготовление. Технический результат - упрощение конструкции радиатора и расширение арсенала средств аналогичного назначения - достигается тем, что у радиатора, содержащего верхний и нижний сборники и теплорассеивающие элементы с вертикальными патрубками, соединенными с верхним и нижним сборниками соединительными элементами, установленными в отверстия на боковой стороне верхнего и нижнего сборников, согласно изобретению,теплорассеивающие элементы выполнены в виде стержней, отверстия на боковой стороне верхнего и нижнего сборников имеют резьбу, а соединительные элементы снабжены ответной резьбой для установки в отверстия сборников, и выпусками для установки в вертикальные патрубки. Ответная резьба и выпуски соединительных элементов покрыты клеем. В осевые отверстия верхнего и нижнего сборников установлены адаптационные элементы, покрытые клеем и имеющие внутреннюю резьбу. Лицевая и задняя сторона верхнего сборника снабжена выступами, а стенка верхнего сборника имеет выпуск, в котором выполнена резьба. Нижний сборник имеет выпуск, в котором выполнена резьба. Радиатор снабжен радиальными ребрами, расходящимися от вертикальных патрубков стержней, два радиальных ребра, обращенных к лицевой стороне радиатора, соединены одним поперечным ребром, а два радиальных ребра, обращенных к задней стороне радиатора, соединены другим поперечным ребром. У радиатора в соответствии со вторым вариантом изобретения, содержащего сборник и теплорассеивающие элементы с вертикальными патрубками,соединенными со сборником соединительными элементами, установленными в отверстия на боковой стороне сборника, согласно изобретению, теплорассеивающие элементы выполнены в виде стержней,вертикальные патрубки соединены со сборником и в верхней, и в нижней частях патрубков, отверстия на боковой стороне сборника имеют резьбу, а соединительные элементы снабжены ответной резьбой для установки в отверстия сборника, и выпусками для установки в вертикальные патрубки, при этом на участке сборника, соединенном с верхней частью вертикальных патрубков, размещен декоративный колпак. 19117 Ответная резьба и выпуски соединительных элементов покрыты клеем. Декоративный колпак имеет отверстие для установки колпака на сборник и ребра, обращенные к верху. В осевые отверстия сборника установлены адаптационные элементы, покрытые клеем и имеющие внутреннюю резьбу. Лицевая и задняя сторона участка сборника, соединенного с верхней частью вертикальных патрубков, снабжена выступами, а стенка сборника имеет выпуск, в котором выполнена резьба. Стенка сборника на участке, соединенном с нижней частью вертикальных патрубков, имеет выпуск,в котором выполнена резьба. Радиатор снабжен радиальными ребрами, расходящимися от вертикальных патрубков стержней, два радиальных ребра, обращенных к лицевой стороне радиатора, соединены одним поперечным ребром, а два радиальных ребра, обращенных к задней стороне радиатора, соединены другим поперечным ребром. Изобретение поясняется чертежами, где на фиг. 1 изображен радиатор в ортогональной проекции на фиг. 2 - вид радиатора с боку на фиг. 3 - узел А на фиг. 1 на фиг. 4 - узел Б с фиг. 1 на фиг. 5 - нижний сборник, поперечный разрез на фиг. 6 -верхний сборник, поперечный разрез на фиг. 7, 8 - поперечный разрез теплорассеивающего элемента на фиг. 9- декоративный колпак, вид сверху на фиг. 10 декоративный колпак, вид сбоку на фиг. 11 - разрез А-А на фиг. 9 на фиг. 12 -декоративный колпак,продольный разрез на фиг. 13 - декоративный колпак, вид сверху на фиг. 14 -разрез Б-Б на фиг. 12. Радиатор в соответствии с первым вариантом изобретения содержит верхний 2 и нижний 3 сборники и теплорассеивающие элементы 1 с вертикальными патрубками 5, соединенными с верхним 2 и нижним 3 сборниками соединительными элементами 4, установленными в отверстия 6 на боковой стороне верхнего 2 и нижнего 3 сборников. Теплорассеивающие элементы 1 выполнены в виде стержней,отверстия 6 на боковой стороне верхнего 2 и нижнего 3 сборников имеют резьбу, а соединительные элементы 4 снабжены ответной резьбой 7 для установки в отверстия 6 сборников, и выпусками 9 для установки в вертикальные патрубки 5. Ответная резьба 7 и выпуски 9 соединительных элементов 4 покрыты клеем 8. В осевые отверстия 10, 11 верхнего 2 и нижнего 3 сборников установлены адаптационные элементы 12,покрытые клеем 8 и имеющие внутреннюю резьбу 13. Лицевая и задняя сторона верхнего сборника 2 снабжена выступами 14, 15, а стенка верхнего сборника имеет выпуск 16, в котором выполнена резьба для установки соединительного элемента 4 с отверстием 17. Нижний сборник 3 имеет выпуск 18, в котором выполнена резьба. Радиатор снабжен радиальными ребрами 19, расходящимися от вертикальных патрубков 5 стержней. Два радиальных ребра 19, обращенных к лицевой стороне радиатора, соединены одним попереч ным ребром 20, а два радиальных ребра, обращенных к задней стороне радиатора, соединены другим поперечным ребром 21. Радиатор в соответствии со вторым вариантом изобретения содержит сборник 2, 3 и теплорассеивающие элементы 1 с вертикальными патрубками 5,соединенными со сборником 2, 3 соединительными элементами 4, установленными в отверстия 6 на боковой стороне сборника. Теплорассеивающие элементы 1 выполнены в виде стержней, вертикальные патрубки 5 соединены со сборником 2, 3 и в верхней части (2), и в нижней части (3) патрубков,отверстия 6 на боковой стороне сборника имеют резьбу, а соединительные элементы 4 снабжены ответной резьбой 7 для установки в отверстия 6 сборника, и выпусками 9 для установки в вертикальные патрубки 5, при этом на участке сборника 2, соединенном с верхней частью вертикальных патрубков 5, размещен декоративный колпак 22. Ответная резьба 7 и выпуски 9 соединительных элементов покрыты клеем 8. Декоративный колпак 22 имеет отверстие 23 для установки колпака на сборник 2 и ребра 24, обращенные к верху. В осевые отверстия 10, 11 сборника установлены адаптационные элементы 12, покрытые клеем 8 и имеющие внутреннюю резьбу 13. Лицевая и задняя сторона участка 2 сборника,соединенного с верхней частью вертикальных патрубков, снабжена выступами 14, 15, а стенка сборника имеет выпуск 16, в котором выполнена резьба. Стенка сборника 3 на участке, соединенном с нижней частью вертикальных патрубков 5, имеет выпуск 18, в котором выполнена резьба. Радиатор снабжен радиальными ребрами 19, расходящимися от вертикальных патрубков 5 стержней, два радиальных ребра, обращенных к лицевой стороне радиатора, соединены одним поперечным ребром 20, а два радиальных ребра, обращенных к задней стороне радиатора, соединены другим поперечным ребром 21. Реализуют изобретение следующим образом. Радиатор выполнен из алюминия, при этом множество теплорассеивающих элементов 1 в виде стержней верхним 2 и нижним 3 сборником и соединительными элементами 4 соединено в одно целое, представляющее собой компактный отопительный прибор. Каждый теплорассеивающий элемент 1 данного радиатора выполнен из анодированных алюминиевых патрубков 5 с прикрепленными ребрами 19, которые радиально располагаются от центра к краям. Лицевая и задняя сторона элемента 1 выполнены с одним поперечным ребром 20, 21 соответственно, которое соединяет по два радиальных ребра 19. Патрубки 5 вырезают на требуемую длину, в зависимости от желаемой (проектируемой) длины теплорассеивающего элемента 1 и соответственно, высоты радиатора. Выполняют соединение элементов 1 в виде стержней в одно целое с помощью нижнего 3 и верхнего 2 сборников из анодированных труб с соответствующими выпусками 16, 18 и утолщениями на периметре труб. Выполняют резку 3 19117 сборников 2, 3 до размера, соответствующего количеству стержней, которое необходимо соединить в одно целое. На определенных местах сборников 2, 3 образуют отверстия 6, в которых выполняют внутреннюю резьбу. К ней соединяют ответную резьбу 7 соединительных элементов 4, второй конец которых устанавливают в отверстия патрубков 5 каждого стержня. Ответная резьба 7 и выпуски 9 соединительных элементов 4 покрывают клеем 8 для более надежной фиксации. На каждом крае сборника 2, 3 в осевые отверстия 10, 11 устанавливают адаптационные элементы 12 с внутренней резьбой для соединения пробки или корпуса вентиля. Выступы 14, 15 на сборнике 2 направляют поток нагретого воздуха вверх. Конструкция алюминиевого радиатора в соответствии с первым вариантом характеризуется тем,что вертикальные патрубки 5 соединены с верхним 2 и нижним 3 сборниками с помощью соединительных элементов 4. Конструкция второго варианта радиатора выполнена так, что вертикальные патрубки 5 соединены со сборником и на верхней 2, и на нижней 3 стороне соединительными элементами 4, т.е. предполагается использование только одного сборника. При этом на участке сборника 2, соединенном с верхней частью вертикальных патрубков 5, размещен декоративный колпак 22, ребра 24 которого, обращенные к верху, выполняют функцию направляющих элементов для нагретого воздуха. Преимущество данного решения конструкции алюминиевых радиаторов заключается в несложном и дешевом ходе производства. Кроме этого, данный радиатор соответствует всем требованиям, которые включает в себя современное проектирование теплотехнических сетей, соответствует очень высоким критериям эстетики с точки зрения устройства интерьера, а также очень тонко определенным пределам с точки зрения безопасности, надежности, охраны и гарантируемой эксплуатационной продолжительности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Радиатор, содержащий верхний и нижний сборники и теплорассеивающие элементы с вертикальными патрубками, соединенными с верхним и нижним сборниками соединительными элементами,установленными в отверстия на боковой стороне верхнего и нижнего сборников, теплорассеивающие элементы выполнены в виде стержней, отверстия на боковой стороне верхнего и нижнего сборников имеют резьбу, а соединительные элементы снабжены ответной резьбой для установки в отверстия сборников, и выпусками для установки в вертикальные патрубки, отличающийся тем, что в осевые отверстия верхнего и нижнего сборников установлены адаптационные элементы, покрытые клеем и имеющие внутреннюю резьбу. 2. Радиатор по п. 1, отличающийся тем, что ответная резьба и выпуски соединительных элементов покрыты клеем. 3. Радиатор по п.п. 1 или 2, отличающийся тем,что лицевая и задняя сторона верхнего сборника снабжена выступами, а стенка верхнего сборника имеет выпуск, в котором выполнена резьба. 4. Радиатор по п.п. 1, 2 или 3, отличающийся тем, что нижний сборник имеет выпуск, в котором выполнена резьба. 5. Радиатор по п.п. 1, 2, 3 или 4, отличающийся тем, что он снабжен радиальными ребрами, расходящимися от вертикальных патрубков стержней, два радиальных ребра, обращенных к лицевой стороне радиатора, соединены одним поперечным ребром, а два радиальных ребра, обращенных к задней стороне радиатора, соединены другим поперечным ребром. 6. Радиатор, содержащий сборник и теплорассеивающие элементы с вертикальными патрубками,соединенными со сборником соединительными элементами, установленными в отверстия на боковой стороне сборника, теплорассеивающие элементы выполнены в виде стержней, вертикальные патрубки соединены со сборником и в верхней, и в нижней частях патрубков, отверстия на боковой стороне сборника имеют резьбу, а соединительные элементы снабжены ответной резьбой для установки в отверстия сборника, и выпусками для установки в вертикальные патрубки, отличающийся тем, что на участке сборника, соединенном с верхней частью вертикальных патрубков, размещен декоративный колпак, а в осевые отверстия сборника установлены адаптационные элементы, покрытые клеем и имеющие внутреннюю резьбу. 7. Радиатор по п. 6, отличающийся тем, что ответная резьба и выпуски соединительных элементов покрыты клеем. 8. Радиатор по п.п. 6 или 7, отличающийся тем,что декоративный колпак имеет отверстие для установки колпака на сборник и ребра, обращенные к верху. 9. Радиатор по п.п. 6, 7 или 8, отличающийся тем, что лицевая и задняя сторона участка сборника,соединенного с верхней частью вертикальных патрубков, снабжена выступами, а стенка сборника имеет выпуск, в котором выполнена резьба. 10. Радиатор по п.п. 6, 7, 8 или 9, отличающийся тем, что стенка сборника на участке, соединенном с нижней частью вертикальных патрубков, имеет выпуск, в котором выполнена резьба. 11. Радиатор по п.п. 6, 7, 8, 9 или 10, отличающийся тем, что он снабжен радиальными ребрами,расходящимися от вертикальных патрубков стержней, два радиальных ребра, обращенных к лицевой стороне радиатора, соединены одним поперечным ребром, а два радиальных ребра, обращенных к задней стороне радиатора, соединены другим поперечным ребром.
