Способ и устройство укладки и натяжения герметичного покрытия для гидротехнических сооружений в сыпучем материале

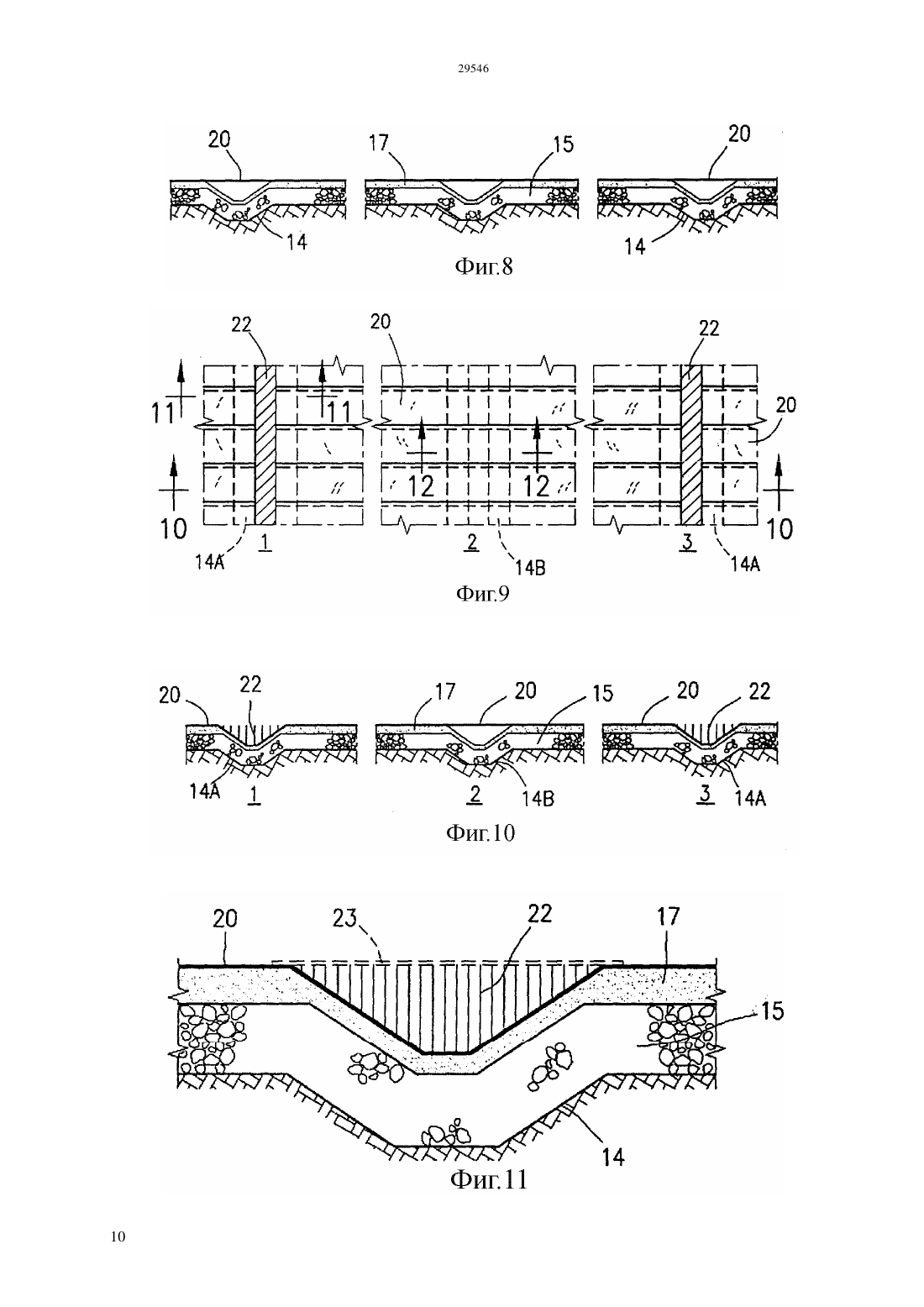

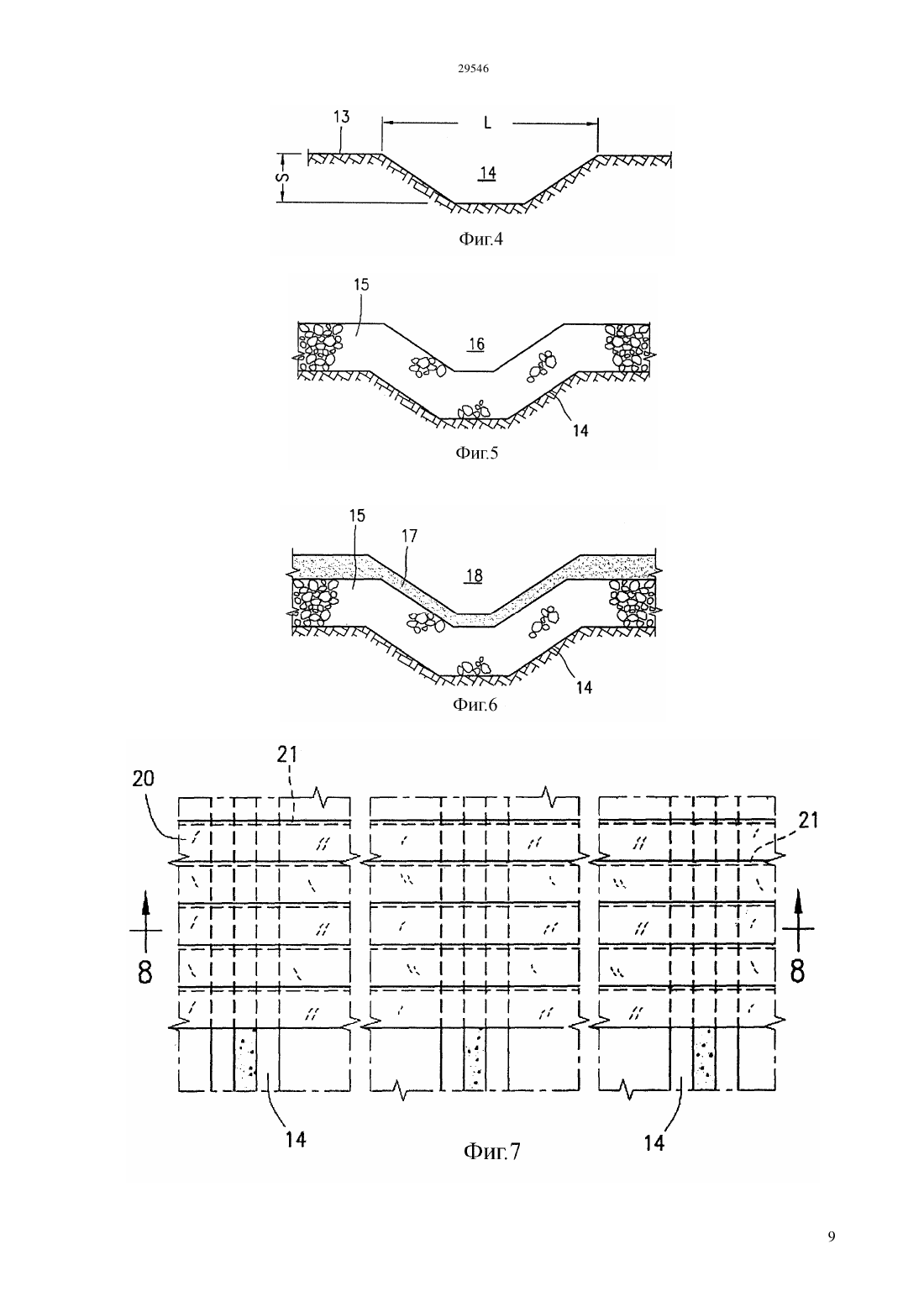

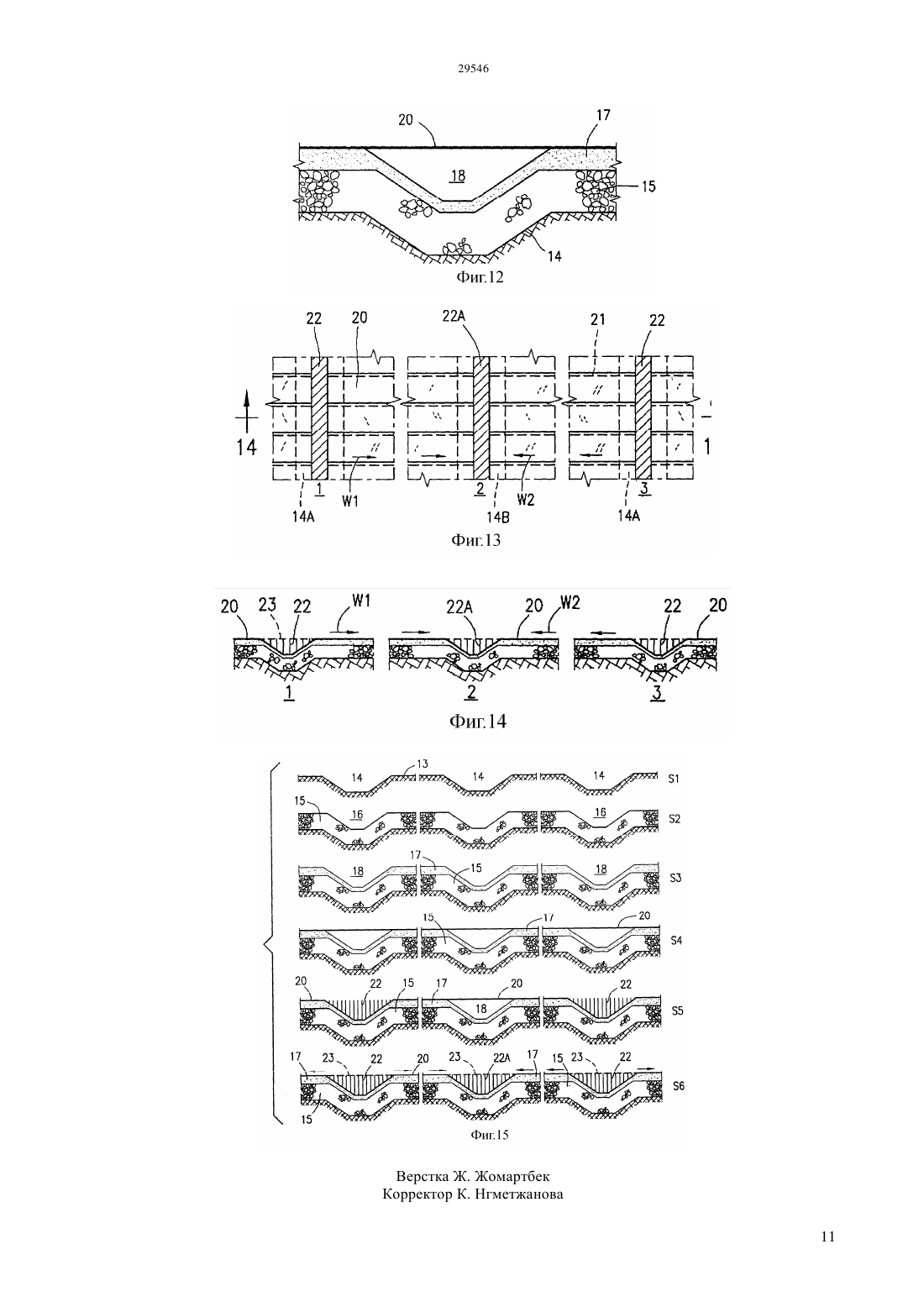

(51) 02 3/16 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ из сыпучего материала, таких как плотина, канал и/или водный бассейн. Множество траншей (14) отрывают в теле (12, 13) гидротехнического сооружения, (10), причем все они проходят в заданном направлении каждой траншее (14) придают определенную форму с окончательно обработанной внутренней поверхностью, пригодной для соприкосновения с геополосами (20) в случае поддающегося уплотнению сыпучего материала,имеющего размер частиц, например, менее 0.5 мм. В случае грунта, содержащего скальные породы или частицы с высокой крупностью, каждая траншея(14) может дополнительно включать слой дренажного материала (15). Затем выполняют укладку покрытия, состоящего из вышеуказанного множества геополос (20), при этом геополосы (20) находятся в соприкосновении с поверхностью,перекрывая траншеи (14) геополосы (20) герметизируют вдоль перекрывающихся краев,вводят в первый ряд траншей (14 А), и загружают первым балластным материалом (22). Геополосы(20) затем натягивают за счет их ввода во второй ряд траншей (14 В) и загрузки вторым балластным материалом (22).(73) ДжиЭсАй ГЕОСИНТЕК ИНВЕСТМЕНТ Б.В.(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Кучаева Ирина Гафиятовна Тусупова Меруерт Кырыкбаевна(54) СПОСОБ И УСТРОЙСТВО УКЛАДКИ И НАТЯЖЕНИЯ ГЕРМЕТИЧНОГО ПОКРЫТИЯ ДЛЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ В СЫПУЧЕМ МАТЕРИАЛЕ(57) Способ и устройство, предназначенные для укладки и натяжения герметичного покрытия,включающего множество геополос (20) для защиты гидротехнических сооружений (10), выполненных Данное изобретение относится к способу и устройству укладки и натяжения герметичного покрытия, включающего тонколистовой материал,состоящий из множества расположенных в один ряд полос геомембраны,именуемых также геополосами, посредством которых достигается герметизация и одновременное регулируемое натяжение герметичного покрытия при его установке и эксплуатации. Изобретение предназначено для защиты гидротехнических сооружений, в частности, дамб, каналов и/или естественных и/или искусственных водных бассейнов, или аналогичных гидротехнических сооружений,выполненных из сыпучего естественного материала, к примеру, из глины,земли, гравия, скальной породы, и/или их комбинации. В настоящем описании, геомембрана означает герметичное покрытие, состоящее из множества геополос и/или тонколистового материала, при помощи пайки герметично соединенных друг с другом вдоль их продольных краев, в которых каждая геополоса или лист включает, как минимум,один или несколько слоев любого геосинтетического материала согласно определению, приводимому ниже, удобного для использования при взаимодействии с грунтом например, листы из геополос, которые могут состоять из одного слоя натуральной или синтетической полимерной смолы, либо битумного материала согласно приведенному ниже определению, или иметь многослойный состав из любого геотехнического материала, такого, как геокомпозит,состоящий,к примеру,из объединнной структуры, включающей герметичное покрытие,согласно вышеупомянутому определению, вместе со слоем геотекстильного материала, пригодного для предполагаемого использования. Как известно,нижние и/или боковые поверхности гидротехнических сооружений, в частности,гидротехнических сооружений,выполненных из сыпучего материала, таких как дамбы,каналы и/или водные бассейны,контактирующих с водой, должны быть должным образом защищены и гидроизолированы герметичным покрытием, состоящим из множества расположенных в один ряд листов, имеющих герметизированные кромки, связанные внахлест,для недопущения потерь воды сквозь сыпучий материал корпуса гидротехнического сооружения,предотвращения любого просачивания воды, а также для предотвращения возможной осадки и/или эрозии выполненного в сыпучем материале гидротехнического сооружения,и/или его поверхности, соприкасающейся с водой. Известны различные способы и системы покрытия и защиты геомембранами гидротехнических сооружений или конструкций,выполненных из конкретных материалов, в частности,гидротехнических сооружений,выполненных из сыпучего материала, в которых были использованы специальные металлические 2 профили для фиксации и натяжения ряда геополос,которые приходилось предварительно прикреплять анкерными болтами к поверхностям гидротехнических сооружений. Для крепления покрытия к гидротехническим сооружениям, выполненным из сыпучего материала,предлагается также использование крепежных полос небольшой длины из поливинлхлорида или другого полимерного материала,пригодного для геотехнического использования,а именно,предлагается обеспечивать его соприкосновение с почвой посредством частичного заглубления указанных полос в такую почву, а затем закрепление герметичного покрытия из геополос с выступающей частью указанных крепежных полос термической сваркой. Использование геомембраны оказалось чрезвычайно эффективным, особенно для покрытия систем, в которых используют геомембраны,подверженные воздействию воды и воздуха,благодаря высокому качеству и эффективности гидротехнической изоляции,а также ее сравнительно низкой стоимости и высокой прочности в течение длительного времени. Соответствующая система устройства каналов,полученная при использовании указанного анкерного крепления для геомембраны, также предусматривает дренаж и сброс воды, которая просачивается в сыпучий материал тела гидротехнического сооружения, а также утечек воды, вызванных поломками и/или перфорацией защитной геомембраны, что позволяет не допустить растяжение мембраны и/или высоких нагрузок,которые могли бы повлиять на ее конструктивную целостность. Анкерные системы для геомембранных покрытий описаны, например, в ЕР-А-0 459 015, ЕРА-0 722 016 и ЕР-А-1 137 850. В случае подверженности геомембран воздействию условий окружающей среды, помимо любых нагрузок, вызываемых просачиванием воды в почву, необходимо также учитывать возможность волнового движения в воде или сильного влияния ветра, вызванного, например, циклонами, которые проявляют тенденцию к всасыванию геомембраны,когда она не покрыта водой, оттягивая ее от точек анкерного крепления. И, наконец, 5082397 раскрывает способ и устройство укладки герметичного покрытия,включающего множество расположенных в один ряд пластиковых полос для защиты гидротехнических сооружений, в которых операции по рытью траншеи, с удалением почвы,развертыванием и укладкой развернутого пластикового листа,непосредственным придавливанием пластикового листа, уложенного в траншею, простым покрытием такого пластикового листа ранее удаленной почвой, выполняют совместно в ходе рытья и неоднократно выполняют во время последующих проходов для обустройства всего участка, подлежащего защите. Таким образом,при укладке пластикового листа, натяжение не предусматривается, при этом образование складок и/или полостей может привести к повреждению или разрушению тонколистового материала и просачиванию воды. Системы покрытия данного вида, оказались,таким образом,чрезвычайно сложными,требующими больших затрат, и не всегда пригодными для надлежащего их применения к гидротехническим сооружениям. Исходя из вышеизложенного, необходимо найти альтернативное решение удобной установки,относительно менее дорогостоящей, но в то же время позволяющей обеспечить надежное анкерное крепление и регулируемое натяжение геополос в ходе укладки и монтажа наряду с параллельным проведением соответствующего отвода воды. Правильное натяжение геополос во время строительства и укладки герметичного покрытия имеет важное значение, поскольку это предохраняет от образования складок и/или полостей, которые,при случайной перфорации, представляли бы собой большие преимущественные проходные каналы или отверстия, сквозь которые просачивалась бы вода,вызывая, тем самым, все проблемы, которых следует избегать за счет использования герметичного покрытия использование геополос с правильным натяжением во время прокладки системы покрытия может, таким образом,предотвратить потерю воды через тело гидротехнического сооружения из сыпучего материала, а также любое просачивание воды и возможную осадку и/или эрозию тела и/или поверхности гидротехнического сооружения,соприкасающегося с водой. Исходя из вышеизложенного, задачей данного изобретения является разработка соответствующего способа и устройства для обеспечения герметичного покрытия для гидротехнических сооружений, в которых герметичное покрытие включает множество расположенных в один ряд геополос из эластично податливого синтетического материала, с помощью которых можно выполнять работы по рытью траншей, укладке геополос и их закреплению отдельными этапами, обеспечивая соответствующее натяжение геополос для избежания образования складок и/или полостей и просачивания воды в почву. Краткое описание изобретения Названная задача решается способом укладки и натяжения герметичного покрытия для гидротехнических сооружений, выполненных из сыпучего материала, согласно пункту 1 формулы изобретения, а также посредством использования системы или устройства согласно пункту 9 формулы изобретения. Для решения первой задачи изобретения,разработан способ укладки и натяжения герметичного покрытия, состоящего из ряда геополос из эластично податливого синтетического материала, на поверхности гидротехнического сооружения выполненного из сыпучего материала,который включает выполнение следующих действий рытье множества расположенных на определенном расстоянии друг от друга траншей,включая первый и второй ряд чередующихся траншей, которые прокладывают в одном направлении на поверхности гидротехнического сооружения выполнение формы траншей с окончательно отделанной поверхностью,пригодной для соприкосновения с геополосами укладку и герметичное соединение перекрывающихся краев множества геополос, в развернутом состоянии при соприкосновении с поверхностью гидротехнического сооружения, при мостиковом расположении геополос на траншеях,т.е. при размещении геополос сверху над траншеями придавливание геополос для их вхождения в углубления первого ряда траншей, при закреплении их первым балластным материалом а также последовательное натяжение геополос,придавливание их в углубления второго ряда траншей, закрепление их в туго натянутом состоянии вторым балластным материалом. Для решения другой задачи изобретения,предложено устройство, предназначенное для укладки и натяжения герметичного покрытия для поверхности гидротехнического сооружения,выполненного из сыпучего материала,в соответствии со способом, описанном в пункте 1 формулы изобретения, в котором герметичное покрытие содержит множество расположенных на определенном расстоянии друг от друга геополос из эластично податливого синтетического материала,имеющих перекрывающиеся боковые края, и в котором геополосы удерживаются балластным материалом во множестве траншей, параллельно проходящих на поверхности гидротехнического сооружения. Устройство содержит множество анкерных траншей, каждая из которых представляет собой выемку с обработанной поверхностью, пригодной для соприкосновения с геополосами вышеуказанное множество траншей,включающих первый ряд чередующихся траншей, а также второй ряд чередующихся траншей, где каждая траншея первого ряда проложена между траншеями второго ряда траншей множество геополос, уложенных в поперечном и/или продольном направлении для перекрытия вышеуказанных первых и вторых рядов траншей причем указанные геополосы закреплены в натянутом состоянии первым и вторым балластным материалом, в первом и втором ряде траншей. Если поверхность гидротехнического сооружения включает глинистую почву или инертный материал с тонкодисперсными частицами крупностью менее 0,4 - 0,6 мм, отдельные траншеи можно непосредственно обрабатывать для придания им соответствующей формы с окончательно обработанной поверхностью, пригодной для постоянного соприкосновения с геополосами,состоящими из такого же наполнителя в противном случае, если поверхность почвы, где прокладывают 3 траншеи, включает скальную породу, гравий и/или минеральные крупнозернистые частицы больших размеров, можно предусмотреть размещение в траншеях первого нижнего слоя, состоящего из наполнителя соответствующей крупности и консистенции, например, гравия, с покрытием нижнего слоя вторым слоем мелкозернистого фильтрующего материала, такого как песок, глина и/или шлам, которому затем придают форму с окончательно обработанной поверхностью. пригодную для постоянного соприкосновения с геополосами. Заполнение траншей мелкозернистым материалом и придание формы поверхности соприкосновения необходимо выполнять в грунте с размером частиц, большим, чем у песка, который не позволил бы обеспечить гладкую поверхность и правильное формирование при обработке траншей во время выполнения земляных работ. Любое нарушение формы траншей может привести к неправильному расположению и натяжению геополос, которые, будучи расположенными вдоль неровных траншей, тем самым приводили бы к необходимости укладки покрытия с волнистыми кромками, что затруднило бы, или сделало бы невозможным сварку перекрывающихся краев геополос, вызывая образование складок и/или полостей, что уменьшило бы эффект натяжения. Заполнение траншей сыпучим балластным материалом также позволяет выполнить функцию вторичного дренажа и фильтрации. Размещение слоя дренажного и фильтрующего материала можно ограничить только лишь траншеями или же разместить его на всей поверхности гидротехнического сооружения,подлежащего покрытию геополосами. Наличие фильтрующего и дренажного слоя позволяет таким образом собрать и отвести воду,просочившуюся сквозь покрытия геополосы, а также избежать любых негативных воздействий на покрытие, возникающих из-за наличия воды, к примеру, грунтовой воды, на его обратной стороне. Геополосы могут укладываться на траншеи в поперечном направлении, а затем герметично соединяться друг с другом вдоль их перекрывающихся краев,или они могут предварительно свариваться и укладываться на траншеи продольно, при условии, что общая ширина геополос или листов предварительно сваренных геополос больше ширины между крайними кромками трех и более примыкающих траншей. Краткое описание чертежей Эти и другие характеристики способа и устройства, для укладки и натяжения герметичного покрытия, включающего множество геополос, для гидротехнических сооружений, выполненных из сыпучего материала,согласно данному изобретению,поясняются на основании нижеприводимого описания и прилагаемых чертежей, где Фиг.1 является изображением в перспективе водного бассейна, включающего герметичное 4 покрытие, состоящее из геополос, уложенных и натянутых согласно изобретению Фиг.2 представляет собой увеличенное изображение части нижней поверхности водного бассейна на Фиг.1, для отображения работ по рытью анкерных траншей Фиг.3 - вид в разрезе по 3-3 на Фиг.2 Фиг.4 - увеличенный вид траншеи в разрезе по 44 на Фиг.2 Фиг.5 - вид в разрезе, аналогичный виду в разрезе на Фиг.4, для отображения процесса образования дренажного слоя Фиг.6 - вид в разрезе, аналогичный виду в разрезе на предыдущих фигурах, для отображения процесса образования фильтрующего или переходного слоя, над дренажным слоем Фиг.7 - вид, аналогичный виду на Фиг.2, для отображения процесса укладки ряда геополос,проходящих в поперечном направлении относительно траншей Фиг.8 вид в разрезе по 8-8 на Фиг.7 Фиг.9 - вид, аналогичный виду на Фиг.7, для отображения первого размещения геополос в первый ряд чередующихся траншей Фиг.10 вид в разрезе по 10-10 на Фиг.9 Фиг.11- увеличенный вид траншеи в разрезе по 11-11 на Фиг.9 Фиг.12 - увеличенный вид траншеи в разрезе по 12-12 на Фиг.9 Фиг.13 - вид, аналогичный виду на Фиг.9, для отображения последовательного размещения и окончательного натяжения геополос во втором ряду чередующихся траншей, расположенных между первым рядом траншей Фиг.14 - вид в разрезе по 14-14 на Фиг.13 Фиг.15 - схема, описывающая в общих чертах основные этапы применения способа согласно изобретению. Подробное описание изобретения На Фиг.1 показано в качестве примера, типичное гидротехническое сооружение, выполненное из сыпучего материала, включающее водный бассейн 10, в том числе грунтовый вал 11, имеющий наклонную внутреннюю поверхность 12, а также нижнюю поверхность 13, предназначенное для хранения определенного количества воды. В целях недопущения потери воды вследствие ее просачивания в почву, как наклонная внутренняя поверхность 12, так и нижняя поверхность 13 водного бассейна защищена герметичным покрытием,состоящим из геомембраны,включающей множество геополос из синтетического эластично податливого эластомерного материала, которые должным образом герметично скреплены вдоль их перекрывающихся краев,натянутых и прикрепленных анкерами к земле. Любой материал может использоваться для геополос герметичного покрытия, при условии, что он подходит для намеченной задачи в частности, он может быть выбран из числа синтетических материалов, указанных в нижеприводимой таблице,взятых по отдельности или в комплексе. Вышеупомянутый список не носит исчерпывающего характера и также включает материалы, которые можно отнести к семейству эластомеров и битумов с технической и с коммерческой точки зрения. Геополосы могут варьировать по толщине между 0.2 и 40 мм, по модулю упругости между 10 и 5000 Мпа, возможно в сочетании с геотекстильным материалом. Согласно данному изобретению, для установки и анкерного крепления геополос к поверхностям 12 и 13 водного бассейна 10, как показано на Фиг.1-4,множество траншей 14 первоначально прокладывают в почве, параллельно друг другу и все они имеют заданное направление траншеи 14 должны быть достаточно большими, чтобы вмещать, если необходимо, заданное количество дренажного материала и/или фильтрующего материала, с учетом пояснений, приводимых далее по тексту. Траншеи 14 могут быть любой подходящей формы, например, они могут иметь прямоугольное, трапецеидальное или полукруглое поперечное сечение. Как показано подробно на Фиг.4, траншеи 14 могут быть любой шириныу верхних краев, и глубины , в зависимости от характера почвы и количества дренажного и/или фильтрующего материала в траншеях, в то время как шаг Р между примыкающими траншеями 14 должен быть намного больше, чем ширина ,например, в 4-10 раз больше , или еще больше, так что между смежными траншеями 14 длина геополос будет достаточной для того, чтобы обеспечить сокращение ПВП ПН/ВП ПЭ ХПЭ СЭВ ПП ПВХ ПХС СЭ/П ПИБ ПХП ЭПМ БК БАК Предварительно изготовленный требуемое удлинение за счет эластической податливости,необходимой для натяжения соответствующим балластным материалом. В качестве примера, следует отметить, что в ходе проведения экспериментальных испытаний, были вырыты траншеи, имеющие максимальную ширинуот 600 до 1000 мм, и глубинуот 400 до 700 мм,при шаге Р от 4 до 10 м. Как отмечено ранее, в случаях, когда состав грунта представлен материалом из тонкодисперсных частиц, крупностью равной или меньше 0.5 - 0.6 мм,таких как песок или глина, как только траншеи 14 будут вырыты, почву необходимо уплотнить соответствующим образом, формируя продольное углубление траншей, имеющее окончательно обработанную поверхность,пригодную для постоянного соприкосновения с геополосами 14. С другой стороны, если свойства почвы, в которой вырыты траншеи 14, включают более крупные минеральные крупнозернистые агрегаты,после того, как вырыты траншеи 14 и после надлежащего уплотнения почвы,отдельные траншеи 14 частично заполняют первым слоем 15 дренажного материала, состоящего, к примеру, из крупного гравия таким образом обеспечивая дренажный канал,надлежащим образом направленный к периферийному коллектору. Слой 15 дренажного материала может распределяться в траншеях 14 на нижней поверхности 13 гидротехнического сооружения(водного бассейна 10), в то время как в случае с наклонной поверхностью 12, обращенной по 5 направлению к воде в бассейне 10, предполагается,что дренажный слой 15 будет укладываться на всю поверхность, как схематично показано на Фиг.5. Во всех случаях, слой 15 дренажного материала в траншеях 14 будет распределяться таким образом,чтобы образовать продольное углубление 16,достаточно большое, чтобы вместить второй слой 17 фильтрующего материала с закругленными или острыми краями, как показано на Фиг.6, в частности, сыпучего формообразующего материала,такого как земля, мелкозернистый песок или мелкий гравий, который, таким образом, становится переходным слоем между нижележащим дренажным слоем 15 и защитными геополосами,укладываемыми сверху. После укладки фильтрующего слоя 17 в траншеях 14 при помощи соответствующего оборудования, к примеру, экскаваторного ковша,формируется продольный канал 18, как показано на Фиг.6. Толщина дренажного слоя 15, фильтрующего слоя 17, и, следовательно, форма и размер продольного канала 18, должны рассчитываться таким образом, чтобы каналы 18 могли вместить достаточно большой участок геополосы, чтобы создать желаемое натяжение, а также, чтобы обеспечить необходимое противодействие воздействию внешних сил, таких как ветер,волновое движение и лед. После подготовки траншей 14, или их части, и наполнения их дренажным слоем 15 и фильтрующим слоем 17, когда необходимо создать окончательно обработанную поверхность для соприкосновения с геополосами, а также после ее возможного перекрытия непоказанным слоем защитной геоткани, согласно рассматриваемому примеру покрытие создают путем укладки ряда геополос 20 перпендикулярно поперек траншей 14,как показано на Фиг.7, разматывая их из рулонов в качестве альтернативы укладке геополос поперечно 20, как показано на Фиг.7, можно укладывать предварительно сваренное множество геополос 20 параллельно траншеям 14, при условии, что общая ширина предварительно сваренных геополос больше расстояния между крайними кромками как минимум трех смежных траншей 14. Геополосы 20 первоначально укладывают и расправляют в плоском состоянии, путем плотного прилегания к почве или поверхности гидротехнического сооружения,подлежащего защите, поверх траншей 14, как показано на Фиг.8,обеспечивая соответствующее перекрытие 21 между краями примыкающих геополос, можно достичь герметичного соединения между ними, к примеру,путем термической сварки, вулканизации или соответствующего связующего материала. После укладки и герметичного соединения ряда геополос 20, следует выполнить их анкерное крепление и натяжение это выполняется постепенно последовательными шагами, как показано на Фиг.9-14 прилагаемых чертежей. В частности, как показано на Фиг.9 и 10 и подробно на Фиг.11, геополосы 20 вначале 6 последовательно вдавливаются в углубления 18 первого ряда чередующихся траншей 14 А,например, нечетных траншей, как указано ссылочными номерами 1 и 3 на Фиг.9, первым соответствующим балластным материалом 22. Более точно, при закреплении геополос 20 в первом ряду чередующихся траншей 14 А,геополосы 20 оставляют плотно прилегающими к грунту, накрывая оставшийся второй ряд чтных траншей 14 В, смежных с предыдущим рядом траншей 14 А, как указано на Фиг. 9, 10 и подробно на Фиг.12. Завершив первый шаг по закреплению геополос 20 в углубления нечтных траншей 14 А,геополосы затем натягивают и закрепляют балластным материалом в углублениях чтных траншей 14 В, как показано позицией 22 А на Фиг.13 и 14. За счет последовательного закрепления балластом, как было ранее указано, выполняют окончательное натяжение геополос 20, что заставляет их полностью плотно прилегать к поверхностям 12 и 13 гидротехнического сооружения, подлежащего защите. Очевидно,необходимо обеспечить закрепление геополос 20 соответствующим весом балластного материала для создания желаемого удлинения и желаемого натяжения на основе эластичного растяжения,например, между 2 и 4 в зоне геополос 20 между смежными траншеями 14 А и 14 В, как показано стрелками 1 и 2 на Фиг.13 и 14. Можно использовать любой тип балластного материала 22 и 22 А например, его можно выбрать из следующих материалов гравия, песка, земли,бетона или их комбинации. Дополнительно, как показано на позиции 23 на Фиг.14, при каждой траншее 14 балластный материал 22,22 А может быть покрыт вспомогательной геополосой 23,продольно проходящей над траншеей, края которой приварены к геополосе 20. Геополосы 20 и 23 могут быть любого типа,например, они могут быть в форме простых полос из геосинтетического материала или геокомпозита,состоящего из сочетания геосинтетического и геотекстильного материалов. В некоторых случаях, в зоне между смежными траншеями, переходный слой может включать геотекстильный материал, геокомпозит, геосетку или другой антиперфорационный материал,пригодный для защиты геополос подобным образом дренажный слой может состоять из любого геодренажного материала, такого как гравий,геосетка, георештка, геомат или их комбинации. На Фиг.15 представлено краткое изложение пояснения основных шагов от 1 до 5 применения способа укладки и натяжения геополос согласно данному изобретению, в частности Шаг 1 показывает процедуру рытья траншей 14 Шаг 2 показывает процедуру заполнения траншей дополнительным дренажным слоем 15 Шаг 3 показывает процедуру заполнения траншей 14 дополнительным фильтрующим слоем 17, с приданием формы продольного углубления 18, 29546 подходящего для создания окончательно обработанной поверхности для постоянного взаимодействия с геополосами. Шаг 4 показывает процедуру укладки геополос 20, образующих перекрытие поперек траншей 14 Шаг 5 показывает процедуру придавливания и закрепления геополос первым балластным материалом, в углублениях первого ряда траншей,таких как нечтные траншеи 14 А и, наконец, шаг 6 показывает конечную процедуру натяжения и анкерного крепления геополос путем придавливания и закрепления их в углубления оставшегося второго ряда траншей,таких как чтные траншеи 14 В, вторым балластным материалом. Следует понимать, тем не менее, что то, что сказано и показано в прилагаемых чертежах, имеет место исключительно в виде примера общих характеристик способа и устройства согласно данному изобретению следовательно, можно возможны другие модификации в отношении формы, размера, размещения, расстояния между траншеями 14, в отношении типа материала для дренажных и/или фильтрующих слоев и балластного материала, при достижении того же действия и тех же результатов без отклонения от требований формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ укладки и натяжения герметичного покрытия, включающего ряд геополос (20) из эластично податливого синтетического материала,на поверхности (12, 13) гидротехнического сооружения в сыпучем материале, включающий следующие шаги/операции рытье множества расположенных на расстоянии друг от друга траншей (14), включающих первые и вторые ряды чередующихся траншей (14 А, 14 В),проходящие в одном направлении на поверхности и в глубине (12, 13) гидротехнического сооружения выполнение формы траншей (14) с окончательно обработанной поверхностью, пригодной для постоянного соприкосновения с геополосами (20) укладку и герметичное соединение перекрывающихся краев множества геополос (20), с помощью сварки для соприкосновения с поверхностью(12,13) гидротехнического сооружения, при мостовом расположении геополос(20) над траншеями (14) придавливание геополос (20) для их вхождения в углубления первого ряда траншей (14 А), нагружая их первым балластным материалом (22) а также последовательное натяжение геополос (20),придавливание их в углубления второго ряда траншей (14 В), нагружение их в туго натянутом состоянии вторым балластным материалом (22 А). 2. Способ по п.1, отличающийся тем, что поверхность траншей (14) с заданной формой,предназначенную для соприкосновения с геополосами (20), выполняют из мелкозернистого инертного материала с размерами частиц равными или менее 0,5 мм. 3. Способ по п.1, отличающийся тем, что включает следующие дополнительные операции частичное заполнение каждой траншеи (14) первым слоем (15) дренажного материала,последовательное заполнение траншеи (14) вторым слоем(17) поддающегося уплотнению фильтрующего наполнителя и выполнение второго фильтрующего слоя (17) с продольным каналом (18) заданной формы с окончательно обработанной поверхностью для постоянного соприкосновения с геополосами (20). 4. Способ по п.1, отличающийся тем, что геополосы (20) укладывают поперечно траншеям(14). 5. Способ по п.1, отличающийся тем, что множество предварительно сваренных геополос(20) укладывают продольно траншеям (14). 6. Способ по п.3, отличающийся тем, что слой дренажного материала (15) содержит дренажный канал ленточного типа. 7. Способ по п.6, отличающийся тем, что слой дренажного материала (15) выполняют из гравия,геомеша, георешетки, геомата или их комбинации. 8. Способ по п.1, отличающийся тем, что слой фильтрующего (17) выполняют из известняка, песка,мелкого округленного гравия,геомеша,геотекстильного материала или их комбинации. 9. Устройство для укладки и натяжения герметичного покрытия поверхности грунта гидротехнического сооружения, выполненного в сыпучем материале, в соответствии со способом по п.1, в котором герметичный покров включает множество расположенных рядом геополос (20) из эластично податливого синтетического материала,имеющих перекрывающиеся боковые края, причем геополосы(20) удерживаются балластным материалом (22, 22 А) во множестве траншей (14),выполненных параллельно на поверхности гидротехнического сооружения,(12,13),отличающееся тем, что оно содержит множество анкерных траншей (14), каждая из которых представляет собой углубление, которому придана форма с окончательно обработанной поверхностью,пригодной для постоянного соприкосновения с геополосами (20) указанное множество траншей (14), включающих первый ряд чередующихся траншей (14 А), и второй ряд чередующихся траншей (14 В), где каждая траншея (14 А) первого ряда выполнена между траншеями (14 В) второго ряда траншей множество геополос (20), поперечно и/или продольно уложенных для мостового перекрывания вышеуказанных первого и второго рядов траншей(14 А, 14 В) а также тем, что вышеназванные геополосы (20) удерживаются в натянутом состоянии первым и вторым балластными материалами (22, 22 А),находящимися в первом и втором рядах траншей(14 А, 14 В). 10. Устройство по п.9, отличающееся тем, что слой дренажного материала включает гравий,геомеш, георешетку, геомат или их сочетание. 7 11. Устройство по п.9, отличающееся тем, что слой (17) фильтрующего материала включает песок, землю, глину, известняк, или их сочетание. 12. Устройство по п.11, отличающееся тем, что слой (17) фильтрующего материала, кроме того,включает геотекстильный материал, геомеш,геокомпозит или их сочетание. 13. Устройство по п.9, отличающееся тем, что балластный материал включает песок, гравий,землю, бетон или их сочетание. 14. Устройство по п.9, отличающееся тем, что синтетический материал геополос (20) выбирают из следующих материалов ТЕРМОПЛАСТИК - Полиэтилен высокой плотности (ПВП)- Полиэтилен сульфоната хлора (ПСХ)
