Нанесенный на подложку катализатор на основе кобальта и способ Фишера-Тропша

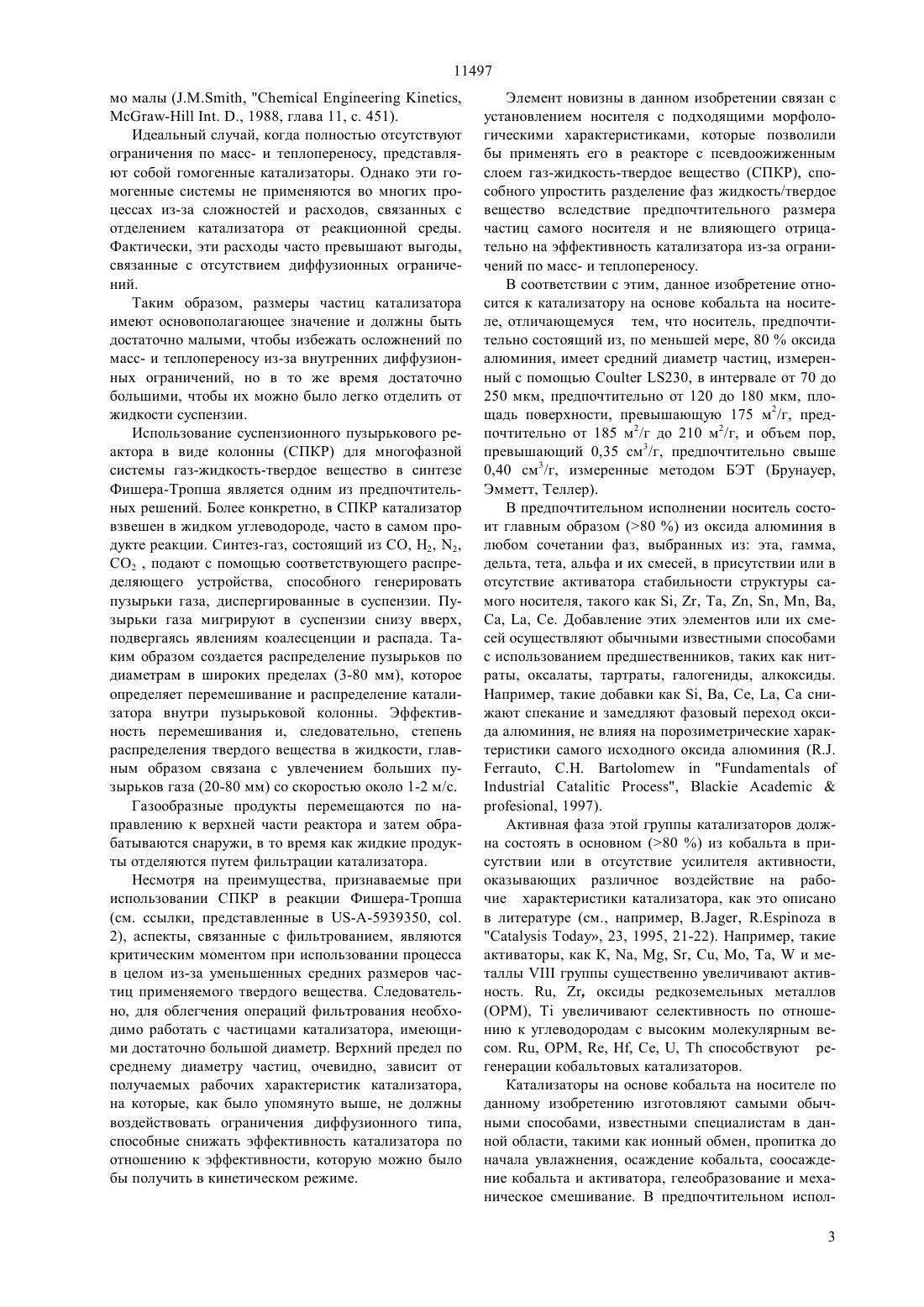

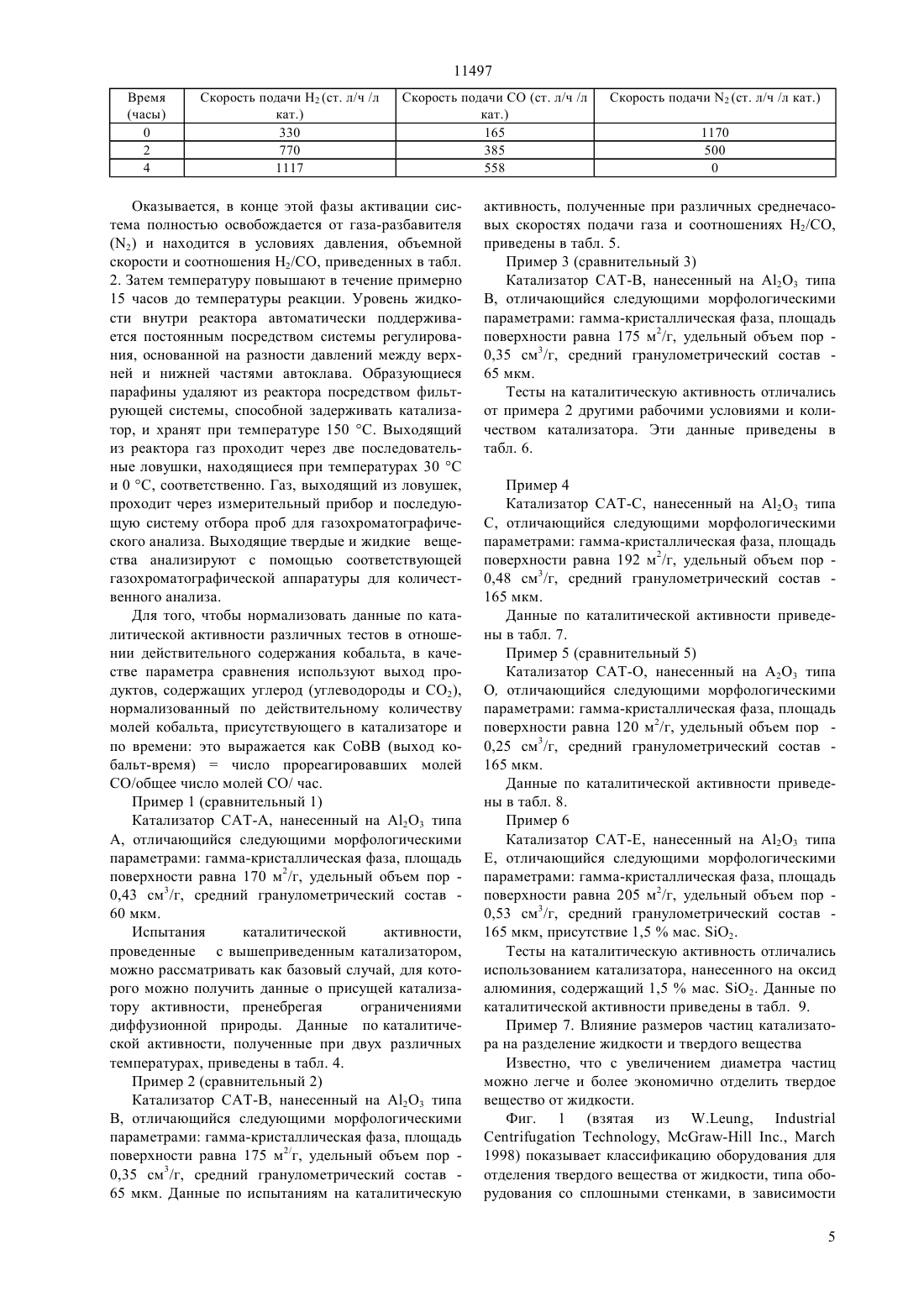

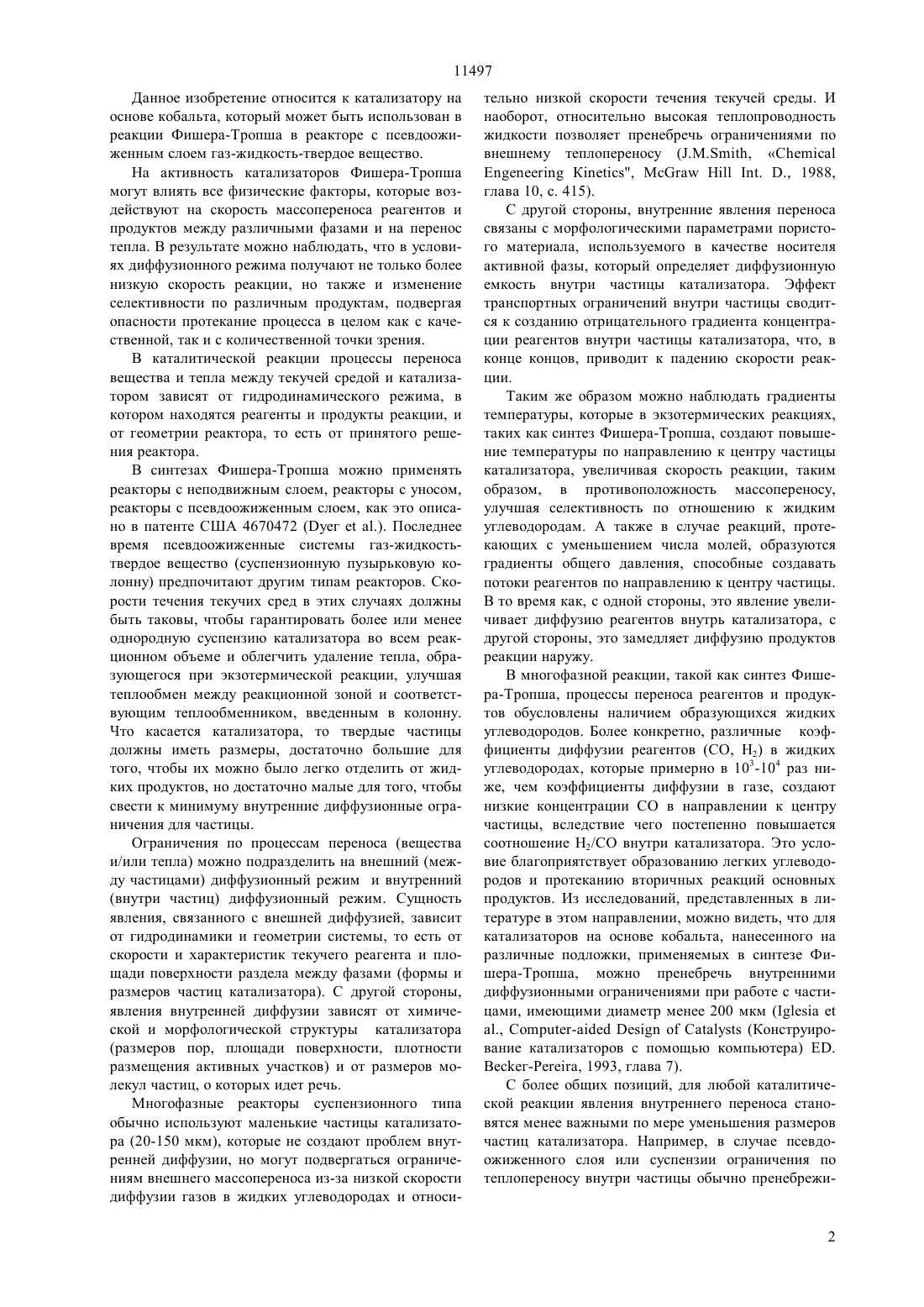

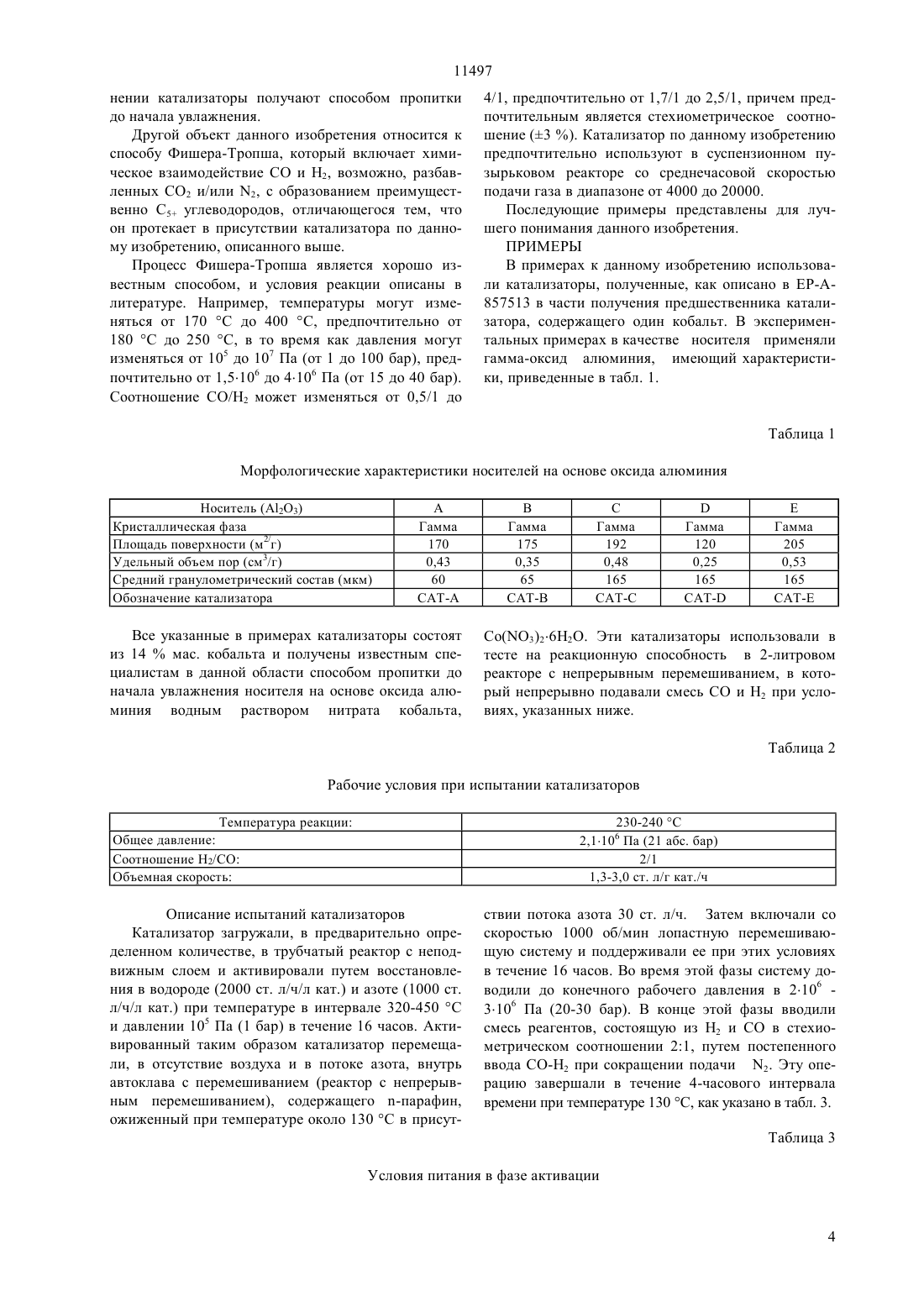

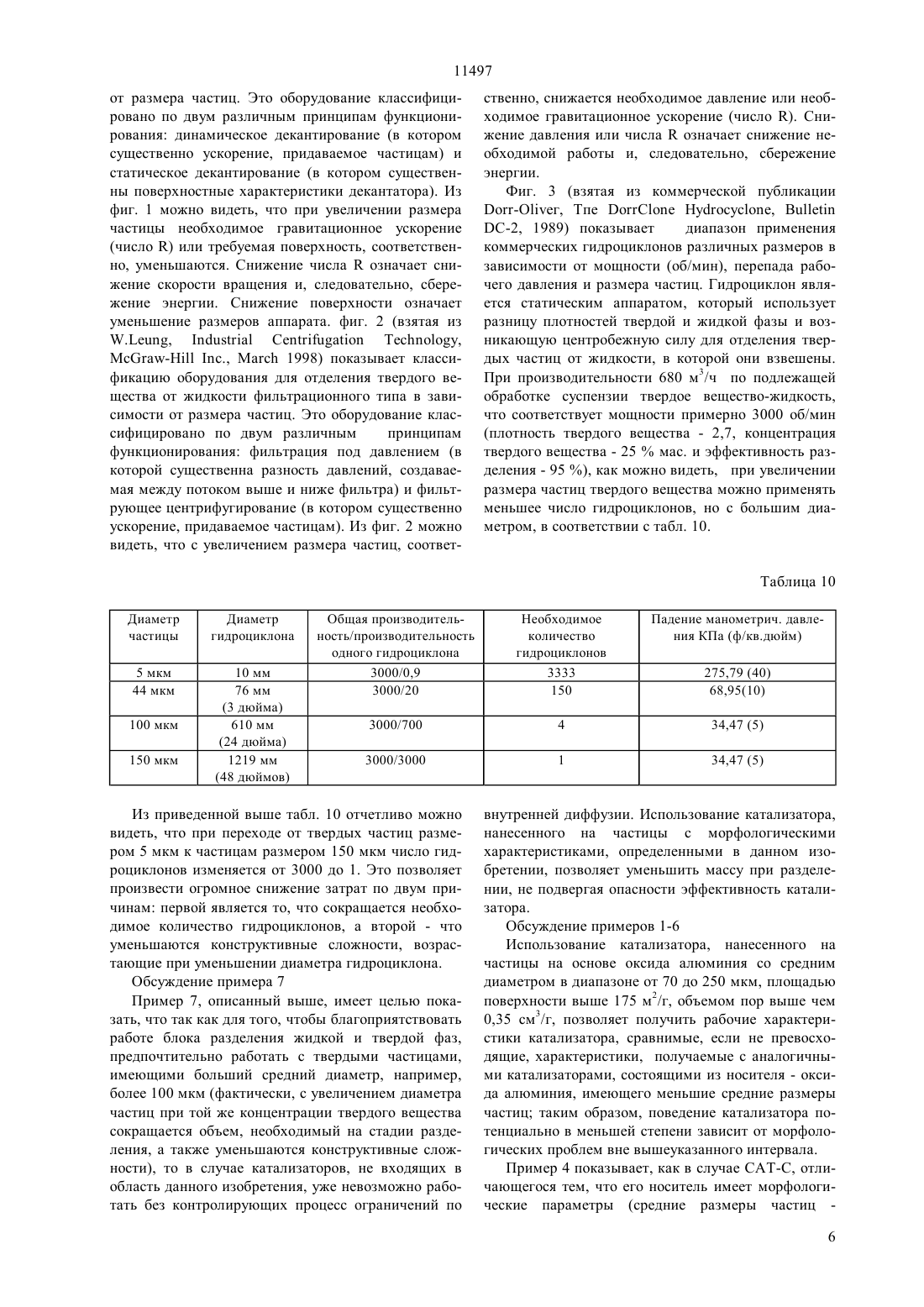

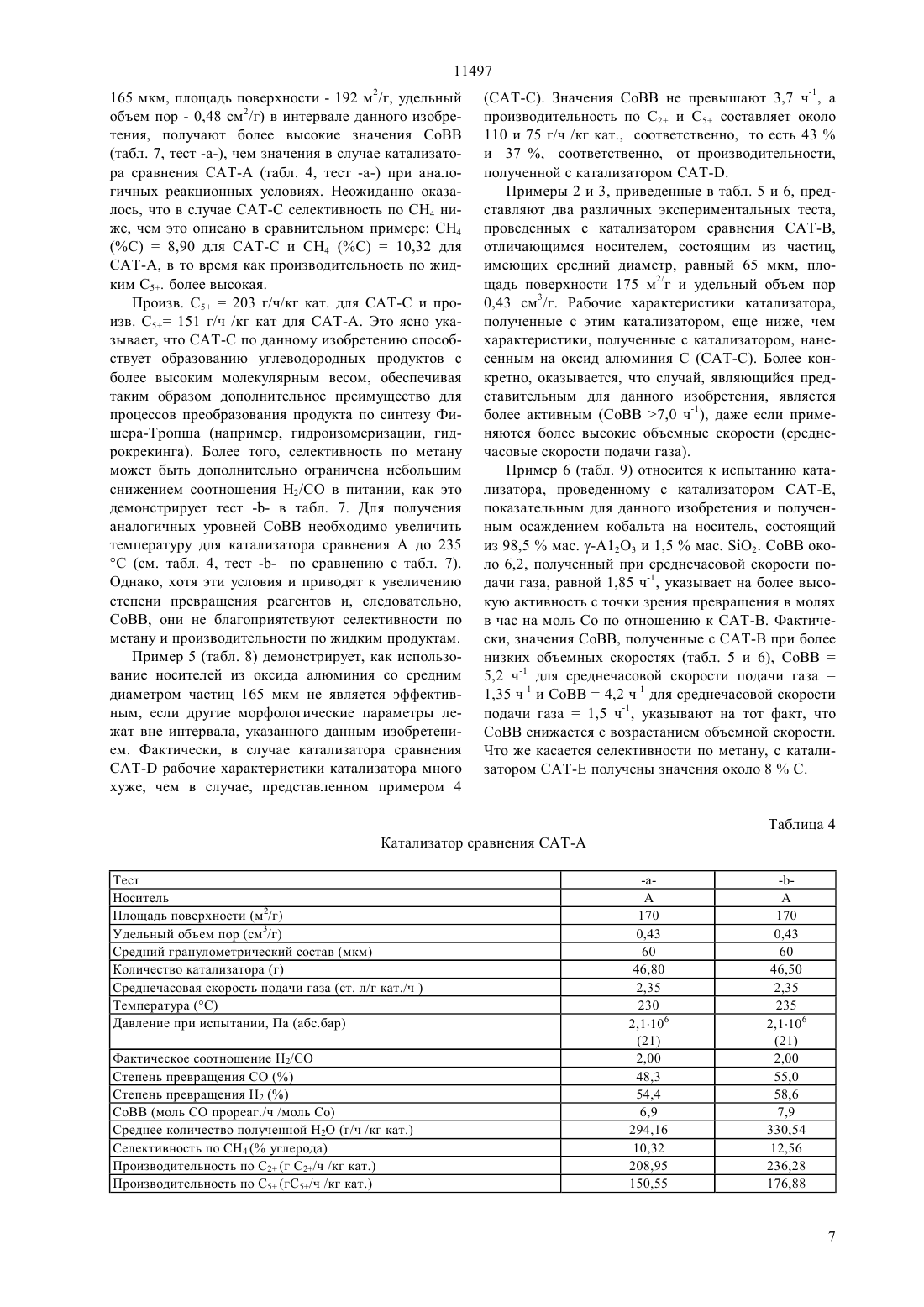

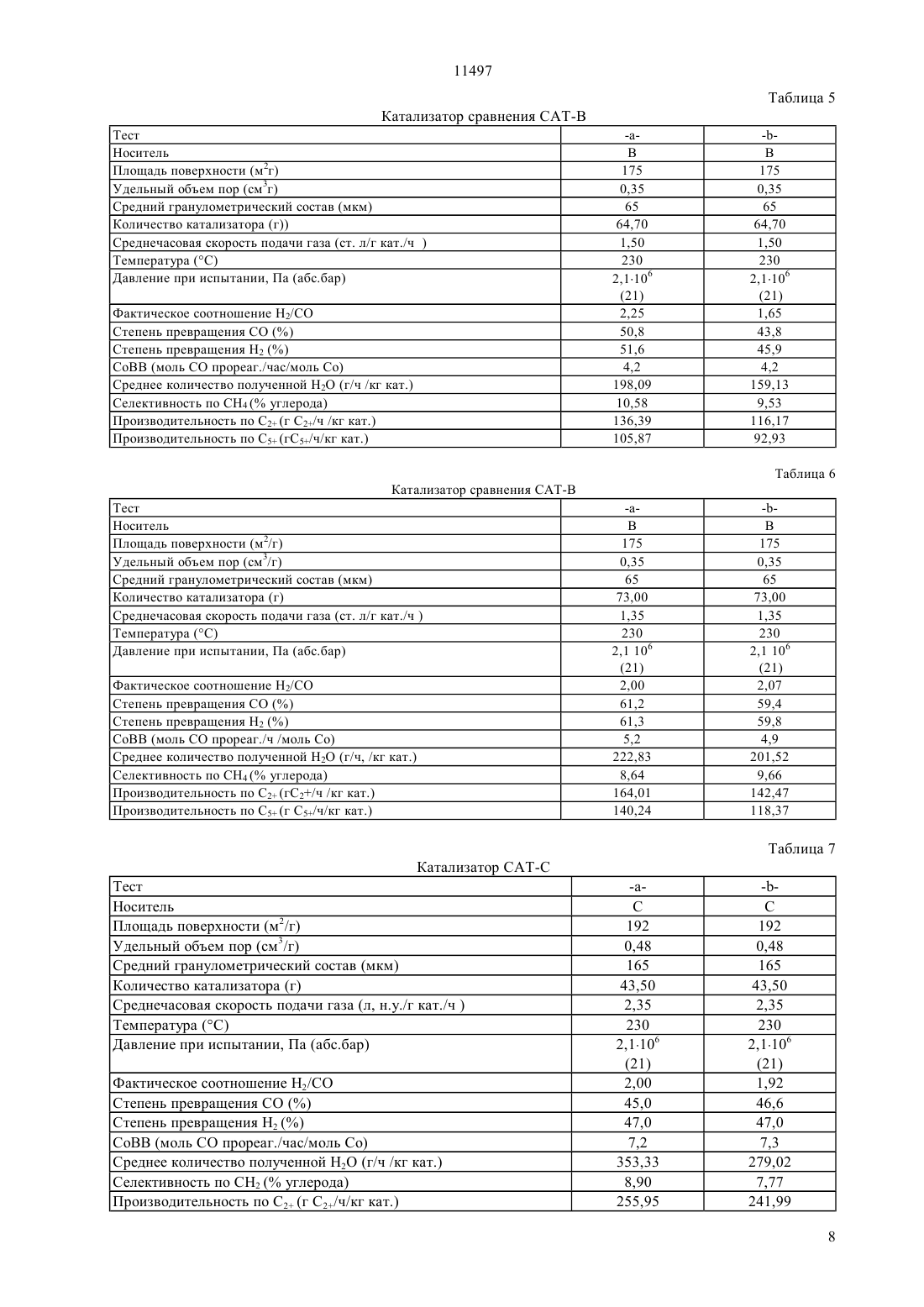

(51)7 01 35/10, 01 23/75, 01 8/22,07 1/04 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН, ИНСТИТЮТ ФРАНСЕЗ ДЮ ПЕТРОЛЬ ,ЭНИТЕКНОЛОДЖЕ С.П.А.(54) НАНЕСЕННЫЙ НА ПОДЛОЖКУ КАТАЛИЗАТОР НА ОСНОВЕ КОБАЛЬТА И СПОСОБ ФИШЕРА-ТРОПША(57) Описан нанесенный на подложку катализатор на основе кобальта, отличающийся тем, что носитель имеет средний диаметр частиц, измеренный с помощью Со 230, в интервале от 70 до 250 мкм, площадь поверхности выше 175 м 2/г и объем пор выше 0,35 см 3/г, измеренные способом БЭТ. Вышеупомянутый катализатор особенно полезен для реакции Фишера-Топша. 11497 Данное изобретение относится к катализатору на основе кобальта, который может быть использован в реакции Фишера-Тропша в реакторе с псевдоожиженным слоем газ-жидкость-твердое вещество. На активность катализаторов Фишера-Тропша могут влиять все физические факторы, которые воздействуют на скорость массопереноса реагентов и продуктов между различными фазами и на перенос тепла. В результате можно наблюдать, что в условиях диффузионного режима получают не только более низкую скорость реакции, но также и изменение селективности по различным продуктам, подвергая опасности протекание процесса в целом как с качественной, так и с количественной точки зрения. В каталитической реакции процессы переноса вещества и тепла между текучей средой и катализатором зависят от гидродинамического режима, в котором находятся реагенты и продукты реакции, и от геометрии реактора, то есть от принятого решения реактора. В синтезах Фишера-Тропша можно применять реакторы с неподвижным слоем, реакторы с уносом,реакторы с псевдоожиженным слоем, как это описано в патенте США 4670472 (уега.). Последнее время псевдоожиженные системы газ-жидкостьтвердое вещество (суспензионную пузырьковую колонну) предпочитают другим типам реакторов. Скорости течения текучих сред в этих случаях должны быть таковы, чтобы гарантировать более или менее однородную суспензию катализатора во всем реакционном объеме и облегчить удаление тепла, образующегося при экзотермической реакции, улучшая теплообмен между реакционной зоной и соответствующим теплообменником, введенным в колонну. Что касается катализатора, то твердые частицы должны иметь размеры, достаточно большие для того, чтобы их можно было легко отделить от жидких продуктов, но достаточно малые для того, чтобы свести к минимуму внутренние диффузионные ограничения для частицы. Ограничения по процессам переноса (вещества и/или тепла) можно подразделить на внешний (между частицами) диффузионный режим и внутренний(внутри частиц) диффузионный режим. Сущность явления, связанного с внешней диффузией, зависит от гидродинамики и геометрии системы, то есть от скорости и характеристик текучего реагента и площади поверхности раздела между фазами (формы и размеров частиц катализатора). С другой стороны,явления внутренней диффузии зависят от химической и морфологической структуры катализатора(размеров пор, площади поверхности, плотности размещения активных участков) и от размеров молекул частиц, о которых идет речь. Многофазные реакторы суспензионного типа обычно используют маленькие частицы катализатора (20-150 мкм), которые не создают проблем внутренней диффузии, но могут подвергаться ограничениям внешнего массопереноса из-за низкой скорости диффузии газов в жидких углеводородах и относи тельно низкой скорости течения текучей среды. И наоборот, относительно высокая теплопроводность жидкости позволяет пренебречь ограничениями по внешнему теплопереносу (.М., СесаК, Мс. ., 1988,глава 10, с. 415). С другой стороны, внутренние явления переноса связаны с морфологическими параметрами пористого материала, используемого в качестве носителя активной фазы, который определяет диффузионную емкость внутри частицы катализатора. Эффект транспортных ограничений внутри частицы сводится к созданию отрицательного градиента концентрации реагентов внутри частицы катализатора, что, в конце концов, приводит к падению скорости реакции. Таким же образом можно наблюдать градиенты температуры, которые в экзотермических реакциях,таких как синтез Фишера-Тропша, создают повышение температуры по направлению к центру частицы катализатора, увеличивая скорость реакции, таким образом, в противоположность массопереносу,улучшая селективность по отношению к жидким углеводородам. А также в случае реакций, протекающих с уменьшением числа молей, образуются градиенты общего давления, способные создавать потоки реагентов по направлению к центру частицы. В то время как, с одной стороны, это явление увеличивает диффузию реагентов внутрь катализатора, с другой стороны, это замедляет диффузию продуктов реакции наружу. В многофазной реакции, такой как синтез Фишера-Тропша, процессы переноса реагентов и продуктов обусловлены наличием образующихся жидких углеводородов. Более конкретно, различные коэффициенты диффузии реагентов (СО, Н 2) в жидких углеводородах, которые примерно в 103-104 раз ниже, чем коэффициенты диффузии в газе, создают низкие концентрации СО в направлении к центру частицы, вследствие чего постепенно повышается соотношение Н 2/СО внутри катализатора. Это условие благоприятствует образованию легких углеводородов и протеканию вторичных реакций основных продуктов. Из исследований, представленных в литературе в этом направлении, можно видеть, что для катализаторов на основе кобальта, нанесенного на различные подложки, применяемых в синтезе Фишера-Тропша, можно пренебречь внутренними диффузионными ограничениями при работе с частицами, имеющими диаметр менее 200 мкм (., -(Конструирование катализаторов с помощью компьютера) . Весег-Рееа, 1993, глава 7). С более общих позиций, для любой каталитической реакции явления внутреннего переноса становятся менее важными по мере уменьшения размеров частиц катализатора. Например, в случае псевдоожиженного слоя или суспензии ограничения по теплопереносу внутри частицы обычно пренебрежи 2 11497 мо малы (.М.,,Мс- . ., 1988, глава 11, с. 451). Идеальный случай, когда полностью отсутствуют ограничения по масс- и теплопереносу, представляют собой гомогенные катализаторы. Однако эти гомогенные системы не применяются во многих процессах из-за сложностей и расходов, связанных с отделением катализатора от реакционной среды. Фактически, эти расходы часто превышают выгоды,связанные с отсутствием диффузионных ограничений. Таким образом, размеры частиц катализатора имеют основополагающее значение и должны быть достаточно малыми, чтобы избежать осложнений по масс- и теплопереносу из-за внутренних диффузионных ограничений, но в то же время достаточно большими, чтобы их можно было легко отделить от жидкости суспензии. Использование суспензионного пузырькового реактора в виде колонны (СПКР) для многофазной системы газ-жидкость-твердое вещество в синтезе Фишера-Тропша является одним из предпочтительных решений. Более конкретно, в СПКР катализатор взвешен в жидком углеводороде, часто в самом продукте реакции. Синтез-газ, состоящий из СО, Н 2, 2,С 2 , подают с помощью соответствующего распределяющего устройства, способного генерировать пузырьки газа, диспергированные в суспензии. Пузырьки газа мигрируют в суспензии снизу вверх,подвергаясь явлениям коалесценции и распада. Таким образом создается распределение пузырьков по диаметрам в широких пределах (3-80 мм), которое определяет перемешивание и распределение катализатора внутри пузырьковой колонны. Эффективность перемешивания и, следовательно, степень распределения твердого вещества в жидкости, главным образом связана с увлечением больших пузырьков газа (20-80 мм) со скоростью около 1-2 м/с. Газообразные продукты перемещаются по направлению к верхней части реактора и затем обрабатываются снаружи, в то время как жидкие продукты отделяются путем фильтрации катализатора. Несмотря на преимущества, признаваемые при использовании СПКР в реакции Фишера-Тропша(см. ссылки, представленные в -А-5939350, . 2), аспекты, связанные с фильтрованием, являются критическим моментом при использовании процесса в целом из-за уменьшенных средних размеров частиц применяемого твердого вещества. Следовательно, для облегчения операций фильтрования необходимо работать с частицами катализатора, имеющими достаточно большой диаметр. Верхний предел по среднему диаметру частиц, очевидно, зависит от получаемых рабочих характеристик катализатора,на которые, как было упомянуто выше, не должны воздействовать ограничения диффузионного типа,способные снижать эффективность катализатора по отношению к эффективности, которую можно было бы получить в кинетическом режиме. Элемент новизны в данном изобретении связан с установлением носителя с подходящими морфологическими характеристиками, которые позволили бы применять его в реакторе с псевдоожиженным слоем газ-жидкость-твердое вещество (СПКР), способного упростить разделение фаз жидкость/твердое вещество вследствие предпочтительного размера частиц самого носителя и не влияющего отрицательно на эффективность катализатора из-за ограничений по масс- и теплопереносу. В соответствии с этим, данное изобретение относится к катализатору на основе кобальта на носителе, отличающемуся тем, что носитель, предпочтительно состоящий из, по меньшей мере, 80 оксида алюминия, имеет средний диаметр частиц, измеренный с помощью Со 230, в интервале от 70 до 250 мкм, предпочтительно от 120 до 180 мкм, площадь поверхности, превышающую 175 м 2/г, предпочтительно от 185 м 2/г до 210 м 2/г, и объем пор,превышающий 0,35 см 3/г, предпочтительно свыше 0,40 см 3/г, измеренные методом БЭТ (Брунауер,Эмметт, Теллер). В предпочтительном исполнении носитель состоит главным образом (80 ) из оксида алюминия в любом сочетании фаз, выбранных из эта, гамма,дельта, тета, альфа и их смесей, в присутствии или в отсутствие активатора стабильности структуры самого носителя, такого как , , Та, , , М, Ва,Са, а, Се. Добавление этих элементов или их смесей осуществляют обычными известными способами с использованием предшественников, таких как нитраты, оксалаты, тартраты, галогениды, алкоксиды. Например, такие добавки как , Ва, Се, а, Са снижают спекание и замедляют фазовый переход оксида алюминия, не влияя на порозиметрические характеристики самого исходного оксида алюминия (, С.Н. ВаоСа Росе, Васе Асар, 1997). Активная фаза этой группы катализаторов должна состоять в основном (80 ) из кобальта в присутствии или в отсутствие усилителя активности,оказывающих различное воздействие на рабочие характеристики катализатора, как это описано в литературе (см., например, В., . в Саау Тоау, 23, 1995, 21-22). Например, такие активаторы, как К, а, М, , С, Мо, Та,и металлыгруппы существенно увеличивают активность. , , оксиды редкоземельных металлов(ОРМ), Т увеличивают селективность по отношению к углеводородам с высоким молекулярным весом. , ОРМ, е, Н, Се, , Т способствуют регенерации кобальтовых катализаторов. Катализаторы на основе кобальта на носителе по данному изобретению изготовляют самыми обычными способами, известными специалистам в данной области, такими как ионный обмен, пропитка до начала увлажнения, осаждение кобальта, соосаждение кобальта и активатора, гелеобразование и механическое смешивание. В предпочтительном испол 3 11497 нении катализаторы получают способом пропитки до начала увлажнения. Другой объект данного изобретения относится к способу Фишера-Тропша, который включает химическое взаимодействие СО и Н 2, возможно, разбавленных С 2 и/или 2, с образованием преимущественно С 5 углеводородов, отличающегося тем, что он протекает в присутствии катализатора по данному изобретению, описанного выше. Процесс Фишера-Тропша является хорошо известным способом, и условия реакции описаны в литературе. Например, температуры могут изменяться от 170 С до 400 С, предпочтительно от 180 С до 250 С, в то время как давления могут изменяться от 105 до 107 Па (от 1 до 100 бар), предпочтительно от 1,5106 до 4106 Па (от 15 до 40 бар). Соотношение СО/Н 2 может изменяться от 0,5/1 до 4/1, предпочтительно от 1,7/1 до 2,5/1, причем предпочтительным является стехиометрическое соотношение (3 ). Катализатор по данному изобретению предпочтительно используют в суспензионном пузырьковом реакторе со среднечасовой скоростью подачи газа в диапазоне от 4000 до 20000. Последующие примеры представлены для лучшего понимания данного изобретения. ПРИМЕРЫ В примерах к данному изобретению использовали катализаторы, полученные, как описано в ЕР-А 857513 в части получения предшественника катализатора, содержащего один кобальт. В экспериментальных примерах в качестве носителя применяли гамма-оксид алюминия, имеющий характеристики, приведенные в табл. 1. Таблица 1 Морфологические характеристики носителей на основе оксида алюминия Носитель (А 23) Кристаллическая фаза Площадь поверхности (м 2/г) Удельный объем пор (см 3/г) Средний гранулометрический состав (мкм) Обозначение катализатора Все указанные в примерах катализаторы состоят из 14 мас. кобальта и получены известным специалистам в данной области способом пропитки до начала увлажнения носителя на основе оксида алюминия водным раствором нитрата кобальта, В Гамма 175 0,35 65 САТ-В Со(О 3)26 Н 2. Эти катализаторы использовали в тесте на реакционную способность в 2-литровом реакторе с непрерывным перемешиванием, в который непрерывно подавали смесь СО и Н 2 при условиях, указанных ниже. Таблица 2 Рабочие условия при испытании катализаторов Температура реакции Общее давление Соотношение Н 2/СО Объемная скорость Описание испытаний катализаторов Катализатор загружали, в предварительно определенном количестве, в трубчатый реактор с неподвижным слоем и активировали путем восстановления в водороде (2000 ст. л/ч/л кат.) и азоте (1000 ст. л/ч/л кат.) при температуре в интервале 320-450 С и давлении 105 Па (1 бар) в течение 16 часов. Активированный таким образом катализатор перемещали, в отсутствие воздуха и в потоке азота, внутрь автоклава с перемешиванием (реактор с непрерывным перемешиванием), содержащего -парафин,ожиженный при температуре около 130 С в присут ствии потока азота 30 ст. л/ч. Затем включали со скоростью 1000 об/мин лопастную перемешивающую систему и поддерживали ее при этих условиях в течение 16 часов. Во время этой фазы систему доводили до конечного рабочего давления в 2106 3106 Па (20-30 бар). В конце этой фазы вводили смесь реагентов, состоящую из Н 2 и СО в стехиометрическом соотношении 21, путем постепенного ввода СО-Н 2 при сокращении подачи 2. Эту операцию завершали в течение 4-часового интервала времени при температуре 130 С, как указано в табл. 3. Таблица 3 Скорость подачи СО (ст. л/ч /л кат.) 165 385 558 Оказывается, в конце этой фазы активации система полностью освобождается от газа-разбавителя(2) и находится в условиях давления, объемной скорости и соотношения Н 2/СО, приведенных в табл. 2. Затем температуру повышают в течение примерно 15 часов до температуры реакции. Уровень жидкости внутри реактора автоматически поддерживается постоянным посредством системы регулирования, основанной на разности давлений между верхней и нижней частями автоклава. Образующиеся парафины удаляют из реактора посредством фильтрующей системы, способной задерживать катализатор, и хранят при температуре 150 С. Выходящий из реактора газ проходит через две последовательные ловушки, находящиеся при температурах 30 С и 0 С, соответственно. Газ, выходящий из ловушек,проходит через измерительный прибор и последующую систему отбора проб для газохроматографического анализа. Выходящие твердые и жидкие вещества анализируют с помощью соответствующей газохроматографической аппаратуры для количественного анализа. Для того, чтобы нормализовать данные по каталитической активности различных тестов в отношении действительного содержания кобальта, в качестве параметра сравнения используют выход продуктов, содержащих углерод (углеводороды и С 2),нормализованный по действительному количеству молей кобальта, присутствующего в катализаторе и по времени это выражается как СоВВ (выход кобальт-время)число прореагировавших молей СО/общее число молей СО/ час. Пример 1 (сравнительный 1) Катализатор САТ-А, нанесенный на А 2 О 3 типа А, отличающийся следующими морфологическими параметрами гамма-кристаллическая фаза, площадь поверхности равна 170 м 2/г, удельный объем пор 0,43 см 3/г, средний гранулометрический состав 60 мкм. Испытания каталитической активности,проведенные с вышеприведенным катализатором,можно рассматривать как базовый случай, для которого можно получить данные о присущей катализатору активности, пренебрегая ограничениями диффузионной природы. Данные по каталитической активности, полученные при двух различных температурах, приведены в табл. 4. Пример 2 (сравнительный 2) Катализатор САТ-В, нанесенный на А 2 О 3 типа В, отличающийся следующими морфологическими параметрами гамма-кристаллическая фаза, площадь поверхности равна 175 м 2/г, удельный объем пор 0,35 см 3/г, средний гранулометрический состав 65 мкм. Данные по испытаниям на каталитическую активность, полученные при различных среднечасовых скоростях подачи газа и соотношениях Н 2/СО,приведены в табл. 5. Пример 3 (сравнительный 3) Катализатор САТ-В, нанесенный на А 2 О 3 типа В, отличающийся следующими морфологическими параметрами гамма-кристаллическая фаза, площадь поверхности равна 175 м 2/г, удельный объем пор 0,35 см 3/г, средний гранулометрический состав 65 мкм. Тесты на каталитическую активность отличались от примера 2 другими рабочими условиями и количеством катализатора. Эти данные приведены в табл. 6. Пример 4 Катализатор САТ-С, нанесенный на А 23 типа С, отличающийся следующими морфологическими параметрами гамма-кристаллическая фаза, площадь поверхности равна 192 м 2/г, удельный объем пор 0,48 см 3/г, средний гранулометрический состав 165 мкм. Данные по каталитической активности приведены в табл. 7. Пример 5 (сравнительный 5) Катализатор САТ-О, нанесенный на А 23 типа О, отличающийся следующими морфологическими параметрами гамма-кристаллическая фаза, площадь поверхности равна 120 м 2/г, удельный объем пор 0,25 см 3/г, средний гранулометрический состав 165 мкм. Данные по каталитической активности приведены в табл. 8. Пример 6 Катализатор САТ-Е, нанесенный на А 23 типа Е, отличающийся следующими морфологическими параметрами гамма-кристаллическая фаза, площадь поверхности равна 205 м 2/г, удельный объем пор 0,53 см 3/г, средний гранулометрический состав 165 мкм, присутствие 1,5 ма. 2. Тесты на каталитическую активность отличались использованием катализатора, нанесенного на оксид алюминия, содержащий 1,5 ма. 2. Данные по каталитической активности приведены в табл. 9. Пример 7. Влияние размеров частиц катализатора на разделение жидкости и твердого вещества Известно, что с увеличением диаметра частиц можно легче и более экономично отделить твердое вещество от жидкости. Фиг. 1 (взятая из .,Се Тес, Мс- ., Ма 1998) показывает классификацию оборудования для отделения твердого вещества от жидкости, типа оборудования со сплошными стенками, в зависимости 5 11497 от размера частиц. Это оборудование классифицировано по двум различным принципам функционирования динамическое декантирование (в котором существенно ускорение, придаваемое частицам) и статическое декантирование (в котором существенны поверхностные характеристики декантатора). Из фиг. 1 можно видеть, что при увеличении размера частицы необходимое гравитационное ускорение(число ) или требуемая поверхность, соответственно, уменьшаются. Снижение числаозначает снижение скорости вращения и, следовательно, сбережение энергии. Снижение поверхности означает уменьшение размеров аппарата. фиг. 2 (взятая из.,Се Тес,Мс- ., Ма 1998) показывает классификацию оборудования для отделения твердого вещества от жидкости фильтрационного типа в зависимости от размера частиц. Это оборудование классифицировано по двум различным принципам функционирования фильтрация под давлением (в которой существенна разность давлений, создаваемая между потоком выше и ниже фильтра) и фильтрующее центрифугирование (в котором существенно ускорение, придаваемое частицам). Из фиг. 2 можно видеть, что с увеличением размера частиц, соответ ственно, снижается необходимое давление или необходимое гравитационное ускорение (число ). Снижение давления или числаозначает снижение необходимой работы и, следовательно, сбережение энергии. Фиг. 3 (взятая из коммерческой публикации-Оег, Тпе Сое Нуосусое, В С-2, 1989) показывает диапазон применения коммерческих гидроциклонов различных размеров в зависимости от мощности (об/мин), перепада рабочего давления и размера частиц. Гидроциклон является статическим аппаратом, который использует разницу плотностей твердой и жидкой фазы и возникающую центробежную силу для отделения твердых частиц от жидкости, в которой они взвешены. При производительности 680 м 3/ч по подлежащей обработке суспензии твердое вещество-жидкость,что соответствует мощности примерно 3000 об/мин(плотность твердого вещества - 2,7, концентрация твердого вещества - 25 мас. и эффективность разделения - 95 ), как можно видеть, при увеличении размера частиц твердого вещества можно применять меньшее число гидроциклонов, но с большим диаметром, в соответствии с табл. 10. Таблица 10 Необходимое количество гидроциклонов 3333 150 Из приведенной выше табл. 10 отчетливо можно видеть, что при переходе от твердых частиц размером 5 мкм к частицам размером 150 мкм число гидроциклонов изменяется от 3000 до 1. Это позволяет произвести огромное снижение затрат по двум причинам первой является то, что сокращается необходимое количество гидроциклонов, а второй - что уменьшаются конструктивные сложности, возрастающие при уменьшении диаметра гидроциклона. Обсуждение примера 7 Пример 7, описанный выше, имеет целью показать, что так как для того, чтобы благоприятствовать работе блока разделения жидкой и твердой фаз,предпочтительно работать с твердыми частицами,имеющими больший средний диаметр, например,более 100 мкм (фактически, с увеличением диаметра частиц при той же концентрации твердого вещества сокращается объем, необходимый на стадии разделения, а также уменьшаются конструктивные сложности), то в случае катализаторов, не входящих в область данного изобретения, уже невозможно работать без контролирующих процесс ограничений по внутренней диффузии. Использование катализатора,нанесенного на частицы с морфологическими характеристиками, определенными в данном изобретении, позволяет уменьшить массу при разделении, не подвергая опасности эффективность катализатора. Обсуждение примеров 1-6 Использование катализатора, нанесенного на частицы на основе оксида алюминия со средним диаметром в диапазоне от 70 до 250 мкм, площадью поверхности выше 175 м 2/г, объемом пор выше чем 0,35 см 3/г, позволяет получить рабочие характеристики катализатора, сравнимые, если не превосходящие, характеристики, получаемые с аналогичными катализаторами, состоящими из носителя - оксида алюминия, имеющего меньшие средние размеры частиц таким образом, поведение катализатора потенциально в меньшей степени зависит от морфологических проблем вне вышеуказанного интервала. Пример 4 показывает, как в случае САТ-С, отличающегося тем, что его носитель имеет морфологические параметры (средние размеры частиц 6 165 мкм, площадь поверхности - 192 м /г, удельный объем пор - 0,48 см 2/г) в интервале данного изобретения, получают более высокие значения СоВВ(табл. 7, тест -а-), чем значения в случае катализатора сравнения САТ-А (табл. 4, тест -а-) при аналогичных реакционных условиях. Неожиданно оказалось, что в случае САТ-С селективность по СН 4 ниже, чем это описано в сравнительном примере СН 4(С)8,90 для САТ-С и СН 4 (С)10,32 для САТ-А, в то время как производительность по жидким С 5. более высокая. Произв. С 5203 г/ч/кг кат. для САТ-С и произв. С 5 151 г/ч /кг кат для САТ-А. Это ясно указывает, что САТ-С по данному изобретению способствует образованию углеводородных продуктов с более высоким молекулярным весом, обеспечивая таким образом дополнительное преимущество для процессов преобразования продукта по синтезу Фишера-Тропша (например, гидроизомеризации, гидрокрекинга). Более того, селективность по метану может быть дополнительно ограничена небольшим снижением соотношения Н 2/СО в питании, как это демонстрирует тест в табл. 7. Для получения аналогичных уровней СоВВ необходимо увеличить температуру для катализатора сравнения А до 235 С (см. табл. 4, тест по сравнению с табл. 7). Однако, хотя эти условия и приводят к увеличению степени превращения реагентов и, следовательно,СоВВ, они не благоприятствуют селективности по метану и производительности по жидким продуктам. Пример 5 (табл. 8) демонстрирует, как использование носителей из оксида алюминия со средним диаметром частиц 165 мкм не является эффективным, если другие морфологические параметры лежат вне интервала, указанного данным изобретением. Фактически, в случае катализатора сравнения САТ- рабочие характеристики катализатора много хуже, чем в случае, представленном примером 4(САТ-С). Значения СоВВ не превышают 3,7 ч-1, а производительность по С 2 и С 5 составляет около 110 и 75 г/ч /кг кат., соответственно, то есть 43 и 37 , соответственно, от производительности,полученной с катализатором САТ-. Примеры 2 и 3, приведенные в табл. 5 и 6, представляют два различных экспериментальных теста,проведенных с катализатором сравнения САТ-В,отличающимся носителем, состоящим из частиц,имеющих средний диаметр, равный 65 мкм, площадь поверхности 175 м 2/г и удельный объем пор 0,43 см 3/г. Рабочие характеристики катализатора,полученные с этим катализатором, еще ниже, чем характеристики, полученные с катализатором, нанесенным на оксид алюминия С (САТ-С). Более конкретно, оказывается, что случай, являющийся представительным для данного изобретения, является более активным (СоВВ 7,0 ч-1), даже если применяются более высокие объемные скорости (среднечасовые скорости подачи газа). Пример 6 (табл. 9) относится к испытанию катализатора, проведенному с катализатором САТ-Е,показательным для данного изобретения и полученным осаждением кобальта на носитель, состоящий из 98,5 ма. -А 123 и 1,5 мас. 2. СоВВ около 6,2, полученный при среднечасовой скорости подачи газа, равной 1,85 ч-1, указывает на более высокую активность с точки зрения превращения в молях в час на моль Со по отношению к САТ-В. Фактически, значения СоВВ, полученные с САТ-В при более низких объемных скоростях (табл. 5 и 6), СоВВ 5,2 ч-1 для среднечасовой скорости подачи газа 1,35 ч-1 и СоВВ 4,2 ч-1 для среднечасовой скорости подачи газа 1,5 ч-1, указывают на тот факт, что СоВВ снижается с возрастанием объемной скорости. Что же касается селективности по метану, с катализатором САТ-Е получены значения около 8 С. Таблица 4 Катализатор сравнения САТ-А Тест Носитель Площадь поверхности (м 2/г) Удельный объем пор (см 3/г) Средний гранулометрический состав (мкм) Количество катализатора (г) Среднечасовая скорость подачи газа (ст. л/г кат./ч ) Температура (С) Давление при испытании, Па (абс.бар) Фактическое соотношение Н 2/СО Степень превращения СОСтепень превращения 2 СоВВ (моль СО прореаг./ч /моль Со) Среднее количество полученной Н 2 О (г/ч /кг кат.) Селективность по СН 4 ( углерода) Производительность по С 2 (г С 2/ч /кг кат.) Производительность по С 5 (гС 5/ч /кг кат.) 11497 Таблица 5 Катализатор сравнения САТ-В Тест Носитель Площадь поверхности (м 2 г) Удельный объем пор (см 3 г) Средний гранулометрический состав (мкм) Количество катализатора (г Среднечасовая скорость подачи газа (ст. л/г кат./ч ) Температура (С) Давление при испытании, Па (абс.бар) Фактическое соотношение Н 2/СО Степень превращения СОСтепень превращения Н 2 СоВВ (моль СО прореаг./час/моль Со) Среднее количество полученной Н 2 О (г/ч /кг кат.) Селективность по СН 4 ( углерода) Производительность по С 2 (г С 2/ч /кг кат.) Производительность по С 5 (гС 5/ч/кг кат.) Катализатор сравнения САТ-В Тест Носитель Площадь поверхности (м 2/г) Удельный объем пор (см 3/г) Средний гранулометрический состав (мкм) Количество катализатора (г) Среднечасовая скорость подачи газа (ст. л/г кат./ч ) Температура (С) Давление при испытании, Па (абс.бар) Фактическое соотношение Н 2/СО Степень превращения СОСтепень превращения Н 2 СоВВ (моль СО прореаг./ч /моль Со) Среднее количество полученной Н 2 О (г/ч, /кг кат.) Селективность по СН 4 ( углерода) Производительность по С 2 (гС 2/ч /кг кат.) Производительность по С 5 (г С 5/ч/кг кат.) Таблица 7 Катализатор САТ-С Тест Носитель Площадь поверхности (м 2/г) Удельный объем пор (см 3/г) Средний гранулометрический состав (мкм) Количество катализатора (г) Среднечасовая скорость подачи газа (л, н.у./г кат./ч ) Температура (С) Давление при испытании, Па (абс.бар) Фактическое соотношение Н 2/СО Степень превращения СОСтепень превращения Н 2 СоВВ (моль СО прореаг./час/моль Со) Среднее количество полученной Н 2 О (г/ч /кг кат.) Селективность по С 2 ( углерода) Производительность по С 2 (г С 2/ч/кг кат.) Катализатор сравнения САТТест Носитель Площадь поверхности (м 2/г) Удельный объем пор (см 3/г) Средний гранулометрический состав (мкм) Количество катализатора (г) Среднечасовая скорость подачи газа (ст. л/г кат./ч ) Температура (С) Давление при испытании, Па (абс.бар) Фактическое соотношение Н 2/СО Степень превращения СОСтепень превращения Н 2 СоВВ (моль СО прореаг./ч /моль Со) Среднее количество полученной Н 2 О (г/ч /кг кат.) Селективность по С 4 ( углерода) Производительность по С 2 (г С 2/ч/кг кат.) Производительность по С 5 (г С 5/ч/кг кат.) Таблица 9 Катализатор САТ-Е Тест Носитель Площадь поверхности (м 2/г) Удельный объем пор (см 3/г) Средний гранулометрический состав (мкм) Количество катализатора (г) Среднечасовая скорость подачи газа (л, н.у./г кат./ч ) Температура (С) Давление при испытании, Па (абс.бар) Фактическое соотношение Н 2/СО Степень превращения СОСтепень превращения Н 2 СоВВ (моль СО прореаг./ч /моль Со) Среднее количество полученной Н 2 О (г/ч /кг /кат.) Селективность по СН 4 ( углерода) Производительность по С 2 (гС 2/ч /кг кат.) Производительность по С 5 (гС 5/ч /кг кат.) ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Нанесенный на подложку катализатор на основе кобальта, отличающийся тем, что этот носитель имеет средний диаметр частиц, измеренный с помощью Со 230, в интервале от 70 до 250 мкм,площадь поверхности выше 175 м 2/г и объем пор выше 0,35 см 3/г, измеренные способом БЭТ. 2. Катализатор по п. 1, отличающийся тем, что носитель состоит, по меньшей мере, из 80 оксида алюминия. 3. Катализатор по п.1, отличающийся тем, что носитель имеет средний диаметр частиц в интервале от 120 до 180 мкм. 4. Катализатор по п. 1, отличающийся тем, что этот катализатор имеет объем пор более 0,40 см 3/г. 5. Катализатор по п. 1, отличающийся тем, что этот катализатор имеет площадь поверхности в интервале от 185 м 2/г до 210 м 2/г. 6. Катализатор по п. 1, отличающийся тем, что активная фаза состоит преимущественно (80 ) из кобальта. 7. Способ Фишера-Тропша получения преимущественно С 5 углеводородов в реакторе с псевдоожиженным слоем газ-жидкость-твердое вещество, который включает химическое взаимодействие СО и Н 2, возможно, разбавленных СО 2 и/или 2, отличающийся тем, что его проводят в присутствии катализатора по любому из пп. 1-6. 8. Способ Фишера-Тропша по п. 7, отличающийся тем, что его проводят в суспензионном пузырьковом реакторе в виде колонны (СПКР).
