Сплайс-кассета для соединения и распределения участков оптических волокон с механическим или сварным соединением, укладки оптического волокна, хранения и защиты запаса оптического волокна (варианты)
Формула / Реферат
Сплайс-кассета для соединения и распределения участков оптических волокон с механическим или сварным соединением, укладки оптического волокна, хранения и защиты запаса оптического волокна (варианты)
Предлагаемая кассета предназначена для фиксации участков оптических
волокон с механическим или сварным соединением, укладки, хранения и защиты
запаса оптического волокна от механических воздействий. Полезная модель
может быть использована в кроссовом оборудовании и соединительных
устройствах для оптических кабелей. Сплайс-кассета представлена в 2-х
вариантах.
Но 1-му варианту сплайс-кассета с участком кабельного ввода для соединения и
распределении участков оптических волокон с механическим или сварным
соединением, укладки, хранения и защиты запаса оптического волокна, содержит
полый корпус с основанием, с задней и боковыми вертикальными стенками и
средствами фиксации сростков оптических волокон, средствами укладки,
храпения и защиты запаса оптического волокна, с лицевой панелью, крышкой

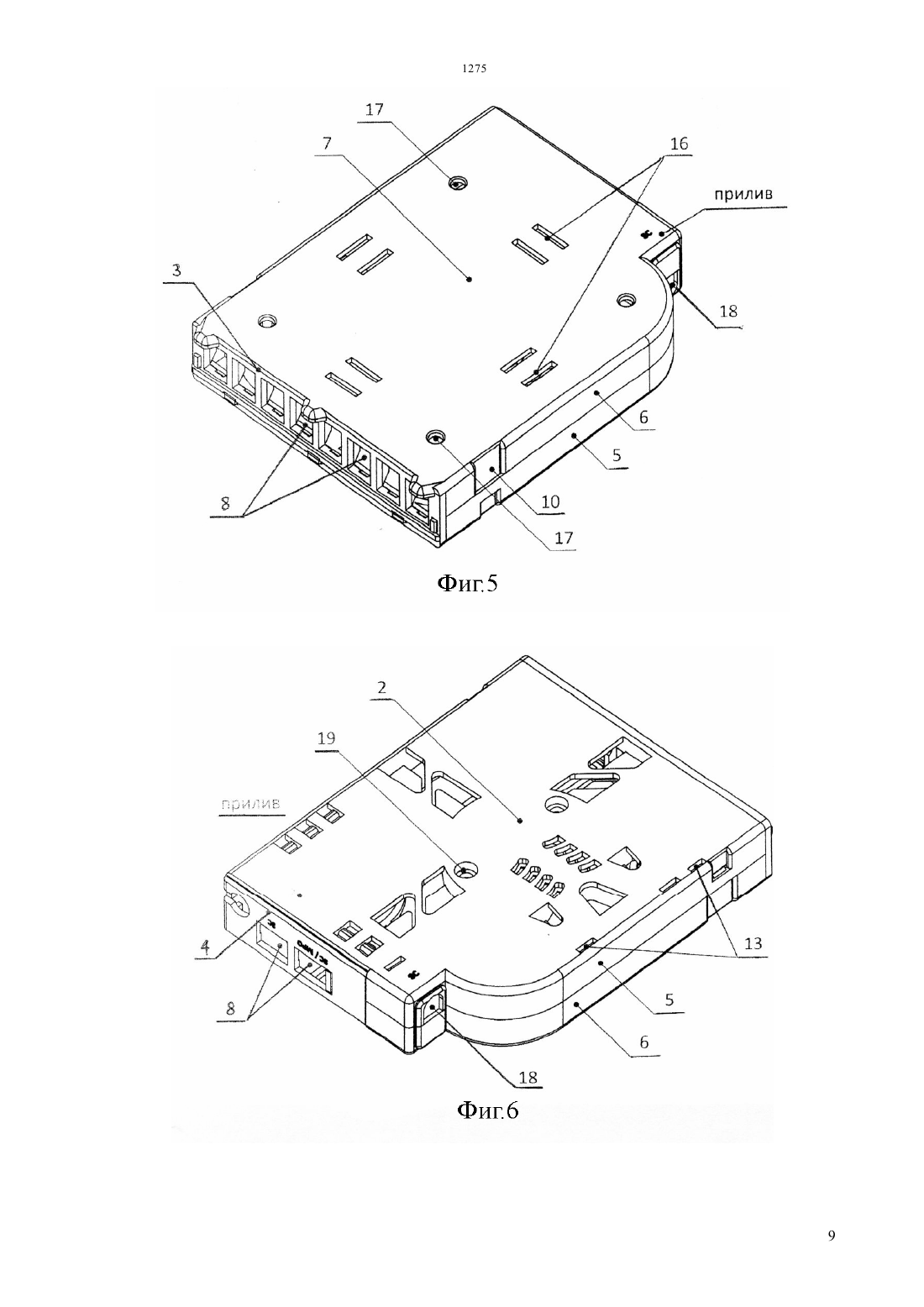

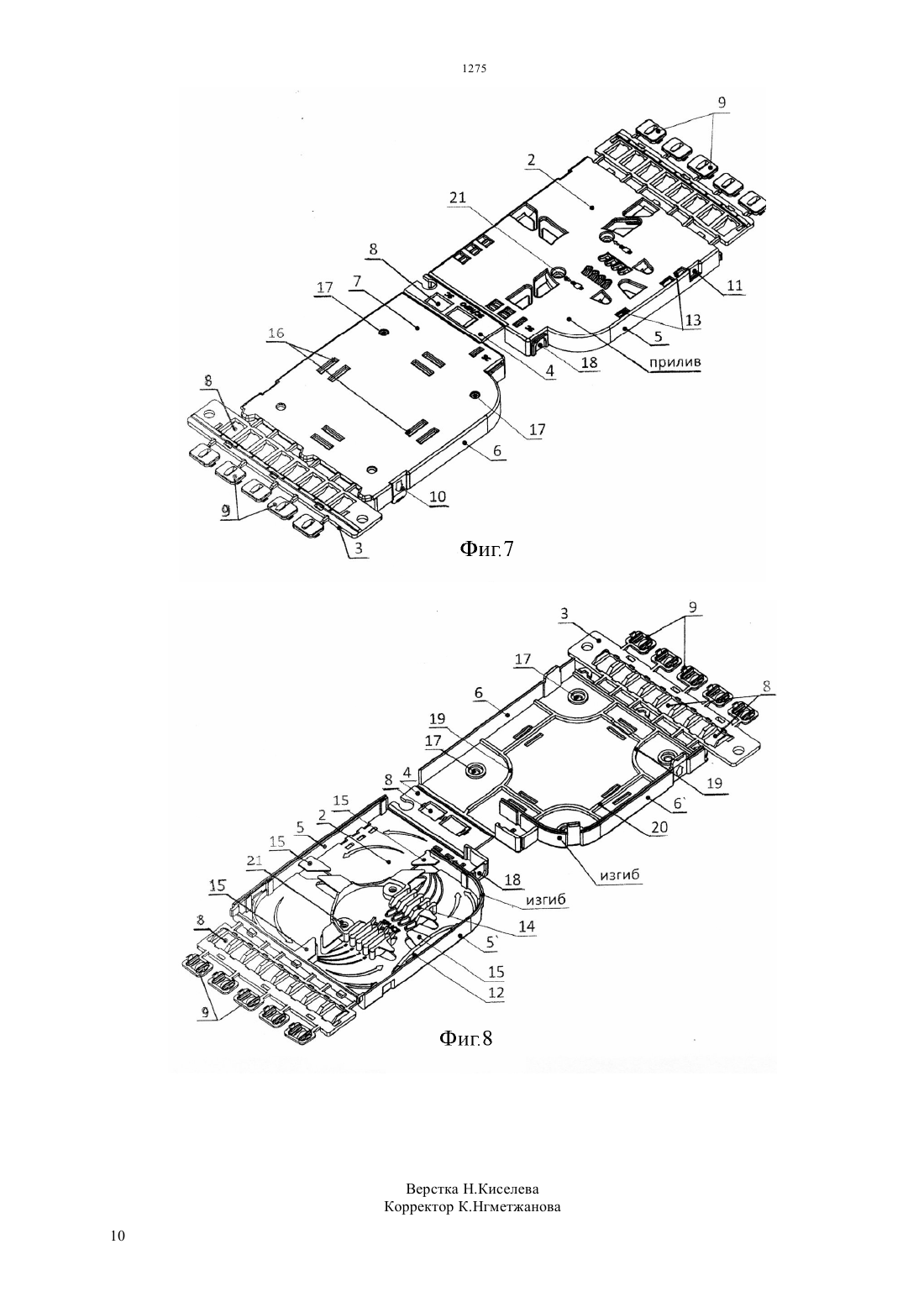

корпуса, элементами взаимной фиксации крышки и корпуса. Полый корпус с
крышкой выполнен плоским с обеспечением возможности размещения его в
ограниченном пространстве, а его форма может быть выбрана, например, из
группы, включающей прямоугольник или квадрат со скругленными углами,
фасками, вытянутый прямоугольник, овал, круг, причем лицевая панель
выполнена съемной, основание корпуса и крышка корпуса снабжены боковыми
стенками, сопрягаемыми между собой, причем на одной из боковых стенок
размещен участок кабельного ввода, при пом лицевая панель и задняя стенка
корпуса снабжены окнами для установки устройств сопряжения оптических
соединителей. Полый корпус с основанием, крышкой, задней и боковыми
Текст
(51) 02 6/40 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ причем на одной из боковых стенок размещен участок кабельного ввода, при этом лицевая панель и задняя стенка корпуса снабжены окнами для установки устройств сопряжения оптических соединителей. Полый корпус с основанием,крышкой, задней и боковыми вертикальными стенками,средствами фиксации сростков оптических волокон, средствами укладки, хранения и защиты запаса оптического волокна, лицевой панелью, элементами взаимной фиксации крышки и корпуса, выполнен из полимерного материала как единое целое с образованием гибких шарниров между сопрягаемыми частями задней стенки с основанием и крышкой корпуса. По 2-му варианту сплайс-кассета с участком кабельного ввода для соединения и распределения участков оптических волокон с механическим или сварным соединением, укладки, хранения и защиты запаса оптического волокна содержит полый корпус с основанием, с задней и боковыми вертикальными стенками и средствами фиксации сростков оптических волокон, средствами укладки, хранения и защиты запаса оптического волокна, с лицевой панелью, крышкой корпуса, элементами взаимной фиксации крышки и корпуса. Полый корпус с крышкой, выполнен, например, в виде плоского прямоугольника или квадрата, с приливом,образованным выступом крышки корпуса,укороченной задней стенкой и выступом основания корпуса, для размещения участка кабельного ввода,лицевая панель выполнена съемной, основание корпуса и крышка корпуса снабжены боковыми стенками, сопрягаемыми между собой, а одна из боковых стенок основания корпуса и одна из боковых стенок крышки корпуса, сопрягаемые между собой, в области размещения кабельных вводов выполнены с изгибом в полость корпуса, при этом лицевая панель и задняя стенка корпуса снабжены окнами для установки устройств сопряжения оптических соединителей.(54) СПЛАЙС-КАССЕТА ДЛЯ СОЕДИНЕНИЯ И РАСПРЕДЕЛЕНИЯ УЧАСТКОВ ОПТИЧЕСКИХ ВОЛОКОН С МЕХАНИЧЕСКИМ ИЛИ СВАРНЫМ СОЕДИНЕНИЕМ, УКЛАДКИ ОПТИЧЕСКОГО ВОЛОКНА, ХРАНЕНИЯ И ЗАЩИТЫ ЗАПАСА ОПТИЧЕСКОГО ВОЛОКНА (ВАРИАНТЫ)(57) Предлагаемая кассета предназначена для фиксации участков оптических волокон с механическим или сварным соединением, укладки,хранения и защиты запаса оптического волокна от механических воздействий. Полезная модель может быть использована в кроссовом оборудовании и соединительных устройствах для оптических кабелей. Сплайс-кассета представлена в 2-х вариантах. По 1-му варианту сплайс-кассета с участком кабельного ввода для соединения и распределения участков оптических волокон с механическим или сварным соединением, укладки, хранения и защиты запаса оптического волокна, содержит полый корпус с основанием, с задней и боковыми вертикальными стенками и средствами фиксации сростков оптических волокон, средствами укладки,хранения и защиты запаса оптического волокна, с лицевой панелью, крышкой корпуса, элементами взаимной фиксации крышки и корпуса. Полый корпус с крышкой выполнен плоским с обеспечением возможности размещения его в ограниченном пространстве, а его форма может быть выбрана, например, из группы, включающей прямоугольник или квадрат со скругленными углами, фасками, вытянутый прямоугольник, овал,круг, причем лицевая панель выполнена съемной,основание корпуса и крышка корпуса снабжены боковыми стенками, сопрягаемыми между собой, 1275 Предлагаемая кассета предназначена для фиксации участков оптических волокон с механическим или сварным соединением, укладки,хранения и защиты запаса оптического волокна от механических воздействий. Полезная модель может быть использована в кроссовом оборудовании и соединительных устройствах для оптических кабелей. Известны кассеты для укладки оптических волокон (ОВ) и фиксации сростков оптических волокон (ОВ), используемых в муфтах оптических кабелей (ОК). Известна кассета круглой формы с фиксаторами соединительных гильз, расположенными внутри гнезд попарно параллельно с упорами вдоль стенки кассеты, расположенными вдоль стенки кассеты равномерно в шахматном порядке (Патент 1 811623, МПК 02 6/40, публ. 23.04.1993 г.). Известна кассета (Патент 2097806, МПК 026/40, публ. 27.11.1997 г.), в которой гнезда для фиксации сростков волокон расположены под углом 45 друг к другу и имеют ограничительные буртики и выступы. Недостатком известных отечественных кассет и их ложементов является то, что в ложементах таких кассет размещение сростков выполняется в один ряд, что снижает общее количество размещаемых в кассете сростков оптических волокон (ОВ). Известна кассета для укладки и хранения резервного запаса оптических волокон с ложементами для фиксации гильз сростков оптических волокон, укладываемых в гнезда ложементов с фиксацией этих гильз в два этажа(один над другим) при помощи разновысоких стоек ложемента. Кассета содержит две платы ложементов фиксируемых в плоскости кассеты четырьмя держателями цангового типа. Каждая плата ложемента кассеты позволяет зафиксировать 8 сростков оптических волокон (ОВ), расположенных в один этаж, и 16 сростков оптических волокон (ОВ) при их расположении на плате ложемента в 2 этажа. Общее максимальное количество сростков оптических волокон (ОВ), располагаемых и фиксируемых на двух платах ложементов кассеты достигает 32 шт. (Патентна изобретение 2 174249, МПК 02 6/40, публ. 27.09.2001). Известно универсальное устройство (сплайскассета), предназначенное для фиксации участков оптических волокон с механическим или сварным соединением, укладки, хранения и защиты резервного запаса оптического волокна от механических воздействий ( Патент на полезную модель 89724, МПК 02 6/40, публ. 10.12.2009 г.). Полезная модель решает задачу регулировки объема пространства,предназначенного для укладки и хранения резервного запаса оптического волокна в универсальном устройстве(сплайс-кассете),предназначенном для фиксации участков оптических волокон с механическим или сварным соединением, укладки, хранения и защиты резервного запаса оптического волокна от механических воздействий. Решение задачи 2 достигается за счет включения в состав устройства пластины, являющейся основанием устройства, в которой выполнены не менее двух наборов отверстий, предназначенных для закрепления ложементов в различных положениях, а также не менее одного ложемента для фиксации участков оптического волокна с механическим или сварным соединением, имеющего на нижней поверхности разрезные крепежные штифты, служащие для его фиксации на основании в отверстиях любого из наборов. Регулировка объема пространства,предназначенного для хранения резервного запаса оптического волокна, и, соответственно, длины резервного оптического кабеля, достигается тем, что каждый ложемент фиксируется посредством посадки распложенных на нем разрезных штифтов в любом из наборов отверстий основания таким образом, что расстояние от ложемента до боковых вертикальных ограничительных ребер жесткости увеличивается или уменьшается за счет выбора отверстий одного из наборов, находящихся на различном расстоянии от боковых вертикальных ограничительных ребер жесткости основания. Это техническое решение является наиболее близким к предлагаемому. Задачей предлагаемого технического решения является разработка сплайс-кассеты (в двух вариантах) для фиксации участков оптических волокон с механическим или сварным соединением,укладки, хранения и защиты запаса оптического волокна, которые расширяют арсенал средств используемых в настоящее время. Для первого варианта. Решение поставленной задачи достигается за счет того, что в сплайс-кассете для фиксации участков оптических волокон с механическим или сварным соединением, укладки, хранения и защиты запаса оптического волокна, которая содержит полый корпус с основанием, лицевой панелью, с задней и боковыми вертикальными стенками,крышкой,средствами фиксации сростков оптических волокон, средствами укладки, хранения и защиты запаса оптического волокна, и элементами взаимной фиксации крышки и корпуса- полый корпус с крышкой выполнен плоским с обеспечением возможности размещения его в ограниченном пространстве, а его форма может быть выбрана, например, из группы, включающей прямоугольник или квадрат со скругленными углами, фасками, вытянутый прямоугольник, овал,круг- лицевая панель для размещения выходных портов выполнена съемной- основание корпуса и крышка корпуса снабжены боковыми стенками, сопрягаемыми между собой- лицевая панель и задняя стенка корпуса снабжены окнами для установки устройств сопряжения оптических соединителей- полый корпус с основанием и крышкой выполнен из полимерного материала как единое целое с образованием гибких шарниров между сопрягаемыми частями задней стенки с основанием и крышкой корпуса крышка полого корпуса выполнена,предпочтительно, прозрачной- окна на лицевой панели и задней стенке для установки устройств сопряжения оптических соединителей снабжены отрывными заглушками- элементы взаимной фиксации крышки и корпуса, выполненные в виде замков корпуса,размещены на боковых сгенках крышки корпуса, а выполненные в виде приемных окон замков корпуса - на боковых стенках основания корпуса- внутри полости корпуса у боковой стенки основания корпуса размещена ячейка для сплиттера- на основании корпуса под ячейкой для сплиттера выполнены щелевидные отверстия для обеспечения возможности извлечение сплиттера- внутри полости корпуса на основании корпуса размещены средства для фиксации сростков оптических волокон- средства для фиксации сростков оптических волокон выполнены с обеспечением возможности фиксации сростков оптических волокон в два ряда- на внутренней поверхности боковых стенок основания корпуса размещены органайзеры для поддержки размещаемых в полости корпуса оптических волокон- на внешней поверхности крышки корпуса выполнены, по крайней мере, две пары оппозитно расположенных сквозных щелевидных отверстий для размещения крепежных элементов для оптических волокон- крышка корпуса снабжена сквозными отверстиями для крепежных элементов, причем на внутренней поверхности крышки корпуса в зонах размещения этих сквозных отверстий выполнены ребра жесткости, соединенные с ребрами жесткости,проходящими, например, через каждую пару оппозитно расположенных сквозных щелевидных отверстий. Для второго варианта. Решение поставленной задачи достигается за счет того, что в сплайс-кассете для фиксании участков оптических волокон с механическим или сварным соединением, укладки, хранения и защиты запаса оптического волокна, которая содержит полый корпус с основанием, с лицевой панелью, с задней стенкой и боковыми вертикальными стенками,средствами фиксации сростков оптических волокон, средствами укладки, хранения и защиты запаса оптического волокна, крышкой корпуса и элементами взаимной фиксации крышки и корпуса- полый корпус с крышкой выполнен, например,в виде плоского прямоугольника или квадрата, с приливом, образованным выступом крышки корпуса, укороченной задней стенкой и выступом основания корпуса для размещения кабельных вводов- лицевая панель для размещения выходных портов выполнена съемной- основание корпуса и крышка корпуса снабжены боковыми стенками, сопрягаемыми между собой- одна из боковых стенок основания корпуса и одна из боковых стенок крышки корпуса, сопрягаемые между собой, в области размещения кабельных вводов выполнены вогнутыми в полость корпуса- лицевая панель корпуса снабжена окнами для установки устройств сопряжения оптических соединителей- полый корпус и крышка выполнены из полимерного материала как единое целое с образованием гибких шарниров между сопрягаемыми частями задней стенки с основанием и крышкой корпуса крышка полого корпуса выполнена,предпочтительно, прозрачной- окна на лицевой панели и задней стенке для установки устройств сопряжения оптических соединителей снабжены отрывными заглушками- элементы взаимной фиксации, выполненные в виде замков корпуса, размещены на боковых стенках крышки корпуса, а выполненные в виде приемных окон замков корпуса - на боковых стенках основания корпуса- у боковой стенки основания корпуса размещена ячейка для сплиттера- на основании корпуса под ячейкой для сплиттера выполнены щелевидные отверстия для обеспечения возможности извлечение сплиттера- на основании корпуса размещены средства для фиксации сростков оптических волокон- средства для фиксации сростков оптических волокон выполнены с обеспечением возможности фиксации сростков оптических волокон в два ряда- на внутренней поверхности боковых стенок основания корпуса размещены органайзеры для поддержки размещаемых в полости корпуса оптических волокон- на внешней поверхности крышки корпуса выполнены, по крайней мере, две пары оппозитно расположенных сквозных щелевидных отверстий для размещения крепежных элементов для оптических волокон- крышка корпуса снабжена сквозными отверстиями для крепежных элементов, причем на внутренней поверхности крышки корпуса в зонах размещения этих сквозных отверстий выполнены ребра жесткости, соединенные с ребрами жесткости,проходящими, например, через каждую пару оппозитно расположенных сквозных щелевидных отверстий. Конструктивные решения предлагаемых двух вариантов сплайс-кассеты приведено на прилагаемых рисунках, где на- фиг.1 изображен общий вид 1-го варианта собранной сплайс-кассеты со стороны лицевой панели- фиг.2 изображен общий вид 1-го варианта собранной сплайс-кассеты со стороны основания, на переднем плане - задняя стенка- фиг.3 изображена сплайс-кассета в раскрытом состоянии (показаны наружные поверхности полого корпуса с крышкой корпуса, боковые стенки крышки корпуса, задняя стенка и основание)- фиг.4 изображена сплайс-кассета в раскрытом состоянии, на переднем плане - задняя стенка 3(показаны внутренняя часть полого корпуса с крышкой корпуса, боковые стенки крышки корпуса,задняя стенка и основание)- фиг.5 изображен общий вид 2-го варианта собранной сплайс-кассеты со стороны лицевой панели- фиг.6 изображен общий вид 2-го варианта собранной сплайс-кассеты со стороны основания, на переднем плане - задняя стенка- фиг.7 изображена сплайс-кассета 2-го варианта в раскрытом состоянии (показаны наружные поверхности полого корпуса с крышкой корпуса,боковые стенки крышки корпуса, задняя стенка и основание)- фиг.8 изображена сплайс-кассета 2-го варианта в раскрытом состоянии (показана внутренняя часть полого корпуса с крышкой корпуса, боковые стенки крышки корпуса, задняя стенка и основание). Далее следуют подробные описания первого и второго варианта предлагаемой сплайс-кассеты. Первый вариант(корпус сплайс-кассеты плоский, его форма может быть выбрана, например,из группы, включающей прямоугольник или квадрат со скругленными углами, фасками, вытянутый прямоугольник, овал, круг). Сплайс-кассета для соединения и распределения участков оптических волокон с механическим или сварным соединением, укладки, хранения и защиты запаса оптического волокна содержит полый корпус 1 с основанием 2, лицевую панель 3, заднюю стенку 4, боковые вертикальные стенки 5 и 6, крышку корпуса 7. Боковая вертикальная стенка 5 размещена на основании 2, а боковая вертикальная стенка 6 размещена на крышке корпуса 7. Полый корпус 1 с крышкой 7 выполнен плоским. Полый корпус 1 выполнен с обеспечением возможности размещения его в ограниченном пространстве. Форма полого корпуса 1 может быть выбрана,например, из группы, включающей прямоугольник или квадрат со скругленными углами, фасками,вытянутый прямоугольник, овал, круг. Лицевая панель 3 и задняя стенка 4 снабжены окнами 8 для установки устройств сопряжения оптических соединителей (не показаны). Окна 8 на лицевой панели 3 и задней стенке 4 снабжены отрывными заглушками 9 (см. Фиг.3 и Фиг.4). Лицевая панель 3 предназначена для размещения выходных портов и выполнена съемной. Полый корпус 1 снабжен элементами взаимной фиксации,выполненными в виде замков 10 корпуса,размещенными на боковых стенках 6 крышки корпуса 7 и приемными окнами 11 замков корпуса 10, размещенными на боковых стенках 5 и 6. На внутренней поверхности боковой стенки 5 основания 2 корпуса 1 размещена ячейка 12 для сплиттера. А на наружной поверхности основания 2 выполнены щелевидные отверстия 13 для обеспечения возможности извлечения сплиттера из ячейки для сплиттера 12. На внутренней поверхности основании 2 корпуса 1 размещены средства 14 для фиксации сростков оптических волокон. Средства 14 для фиксации сростков 4 оптических волокон выполнены с обеспечением возможности фиксации сростков оптических волокон в два ряда. На внутренней поверхности боковых стенок 5 основания 2 корпуса 1 размещены средства 15 укладки, хранения и защиты запаса оптического волокна в виде органайзеров для поддержки размещаемых в полости корпуса 1 оптических волокон. На внешней поверхности крышки 7 корпуса 1 выполнены, по крайней мере,две пары оппозитно расположенных сквозных щелевидных отверстий 16 для размещения крепежных элементов для оптических волокон. Крышка 7 корпуса 1 снабжена сквозными отверстиями 17 для крепежных элементов. На одной из боковых стенок 5 корпуса 1 размещено окно 18 для ввода кабеля в полость корпуса 1. На внутренней поверхности крышки 7 корпуса 1 в зонах размещения сквозных отверстий 17 выполнены ребра жесткости 19, соединенные с ребрами жесткости 20, проходящими, например,через каждую пару оппозитно расположенных сквозных щелевидных отверстий 16. Полый корпус 1 с основанием 2, крышкой 7,задней 4 и боковыми вертикальными стенками 5 и 6,средствами фиксации 14 сростков оптических волокон, средствами 15 укладки, хранения и защиты запаса оптического волокна, лицевой панелью 3,элементами взаимной фиксации крышки и корпуса 10, 11, выполнены из полимерного материала как единое целое с образованием гибких шарниров между сопрягаемыми частями задней стенки 4 с основанием 2 и крышкой корпуса 7. Крышка 7 полого корпуса 1 выполнена, предпочтительно,прозрачной. Второй вариант (корпус сплайс-кассеты плоский,например, в виде плоского прямоугольника или квадрата, с приливом, образованным выступом крышки корпуса, укороченной задней стенкой и выступом основания корпуса для размещения кабельных вводов). Сплайс-кассета для соединения и распределения участков оптических волокон с механическим или сварным соединением, укладки, хранения и защиты запаса оптического волокна содержит полый корпус 1 с основанием 2, лицевую панель 3, заднюю стенку 4, боковые вертикальные стенки 5 и 6, крышку корпуса 7. Боковая вертикальная стенка 5 размещена на основании 2, а боковая вертикальная стенка 6 размещена на крышке корпуса 7. Полый корпус 1 с крышкой 7 выполнен плоским. Полый корпус 1 выполнен с обеспечением возможности размещения его в ограниченном пространстве. Полый корпус 1 с крышкой 7 выполнен в виде плоского прямоугольника или квадрата с приливом,образованным выступом крышки 7 корпуса 1,укороченной задней стенкой 4 и выступом основания 2 корпуса 1. Прилив (см. фиг.5, фиг.6,фиг.7 и фиг.8) служит для размещения кабельного ввода 18. Лицевая панель 3 выполнена съемной, основание 2 корпуса 1 и крышка 7 корпуса снабжены боковыми стенками 5 и 6, сопрягаемыми между собой, а одна из боковых стенок 5 основания корпуса и одна из боковых стенок 6 крышки 7 корпуса 1, сопрягаемые между собой, в области размещения кабельного ввода 18 выполнены с изгибом в полость корпуса, при этом лицевая панель 3 и задняя стенка 4 корпуса 1 снабжены окнами 8 для установки устройств сопряжения оптических соединителей (не показаны). Окна 8 на лицевой панели 3 и задней стенке 4 снабжены отрывными заглушками 9 (см. Фиг.7 и Фиг.8). Лицевая панель 3 предназначена для размещения выходных портов и выполнена съемной. Полый корпус 1 снабжен элементами взаимной фиксации, выполненными в виде замков 10 корпуса, размещенными на боковых стенках 6 крышки корпуса 7 и приемными окнами 11 замков корпуса 10, размещенными на боковых стенках 5 и 6. На внутренней поверхности боковой стенки 5 основания 2 корпуса 1 размещена ячейка 12 для сплиттера. А на наружной поверхности основания 2 выполнены щелевидные отверстия 13 для обеспечения возможности извлечения сплиттера из ячейки для сплиттера 12. На внутренней поверхности основании 2 корпуса 1 размещены средства 14 для фиксации сростков оптических волокон. Средства 14 для фиксации сростков оптических волокон выполнены с обеспечением возможности фиксации сростков оптических волокон в два ряда. На внутренней поверхности боковых стенок 5 основания 2 корпуса 1 размещены средства 15 укладки, хранения и защиты запаса оптического волокна в виде органайзеров для поддержки размещаемых в полости корпуса 1 оптических волокон. На внешней поверхности крышки 7 корпуса 1 выполнены, по крайней мере,две пары оппозитно расположенных сквозных щелевидных отверстий 16 для размещения крепежных элементов для оптических волокон. Крышка 7 корпуса 1 снабжена сквозными отверстиями 17 для крепежных элементов. На одной из боковых стенок 5 корпуса 1 размещено окно 18 для ввода кабеля в полость корпуса 1. На внутренней поверхности крышки 7 корпуса 1 в зонах размещения сквозных отверстий 17 выполнены ребра жесткости 19, соединенные с ребрами жесткости 20, проходящими, например,через каждую пару оппозитно расположенных сквозных щелевидных отверстий 16. Полый корпус 1 с основанием 2, крышкой 7,задней 4 и боковыми вертикальными стенками 5 и 6,средствами фиксации 14 сростков оптических волокон, средствами 15 укладки, хранения и защиты запаса оптического волокна, лицевой панелью 3,элементами взаимной фиксации крышки и корпуса 10, 11, выполнены из полимерного материала как единое целое с образованием гибких шарниров между сопрягаемыми частями задней стенки 4 с основанием 2 и крышкой корпуса 7. Крышка 7 полого корпуса 1 выполнена, предпочтительно,прозрачной. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Сплайс-кассета с участком кабельного ввода для соединения и распределения участков оптических волокон с механическим или сварным соединением, укладки, хранения и защиты запаса оптического волокна, содержащая полый корпус с основанием, с задней и боковыми вертикальными стенками и средствами фиксации сростков оптических волокон, средствами укладки, хранения и защиты запаса оптического волокна, с лицевой панелью, крышкой корпуса, элементами взаимной фиксации крышки и корпуса, отличающаяся тем,что полый корпус с крышкой выполнен плоским с обеспечением возможности размещения его в ограниченном пространстве, а его форма может быть выбрана из группы,включающей прямоугольник или квадрат со скругленными углами, фасками, вытянутый прямоугольник, овал,круг, причем лицевая панель выполнена съемной,основание корпуса и крышка корпуса снабжены боковыми стенками, сопрягаемыми между собой,причем на одной из боковых стенок размещен участок кабельного ввода, при этом лицевая панель и задняя стенка корпуса снабжены окнами для установки устройств сопряжения оптических соединителей. 2. Сплайс-кассета по п.1, отличающаяся тем,что полый корпус с основанием, крышкой, задней и боковыми вертикальными стенками, средствами фиксации сростков оптических волокон, средствами укладки, хранения и защиты запаса оптического волокна, лицевой панелью, элементами взаимной фиксации крышки и корпуса, выполнен из полимерного материала как единое целое с образованием гибких шарниров между сопрягаемыми частями задней стенки с основанием и крышкой корпуса. 3. Сплайс-кассета по п.2, отличающаяся тем,что крышка полого корпуса выполнена,предпочтительно, прозрачной. 4. Сплайс-кассета по п.1, отличающаяся тем,что окна на лицевой панели и задней стенке для установки устройств сопряжения оптических соединителей снабжены отрывными заглушками. 5. Сплайс-кассета по п.1, отличающаяся тем,что элементы взаимной фиксации, выполненные в виде замков корпуса, размещены на наружной поверхности боковых стенках крышки корпуса, а выполненные в виде приемных окон замков корпуса - на боковых стенках основания корпуса. 6. Сплайс-кассета по п.1, отличающаяся тем,что на внутренней поверхности боковой стенки основания корпуса размещена ячейка для сплиттера. 7. Сплайс-кассета по п.1, отличающаяся тем,что на наружной поверхности основании корпуса под ячейкой для сплиттера выполнены щелевидные отверстия для обеспечения возможности извлечение сплиттера. 8. Сплайс-кассета по п.1, отличающаяся тем,что на внутренней поверхности основании корпуса размещены средства для фиксации сростков оптических волокон. 5 9. Сплайс-кассета по п.8, отличающаяся тем,что средства для фиксации сростков оптических волокон выполнены с обеспечением возможности фиксации сростков оптических волокон в два ряда. 10. Сплайс-кассета по п.1, отличающаяся тем,что на внутренней поверхности боковых стенок основания корпуса размещены средства укладки,хранения и защиты запаса оптического волокна в виде органайзеров для поддержки размещаемых в полости корпуса оптических волокон. 11. Сплайс-кассета по п.1, отличающаяся тем,что на внешней поверхности крышки корпуса выполнены, по крайней мере, две пары оппозитно расположенных сквозных щелевидных отверстий для размещения крепежных элементов для оптических волокон. 12. Сплайс-кассета по п.1, отличающаяся тем,что крышка корпуса снабжена сквозными отверстиями для крепежных элементов, причем на внутренней поверхности крышки корпуса в зонах размещения этих сквозных отверстий выполнены ребра жесткости соединенные с ребрами жесткости,проходящими через каждую пару оппозитно расположенных сквозных щелевидных отверстий. 13. Сплайс-кассета с участком кабельного ввода для соединения и распределения участков оптических волокон с механическим или сварным соединением, укладки, хранения и защиты запаса оптического волокна, содержащая полый корпус с основанием, с задней и боковыми вертикальными стенками и средствами фиксации сростков оптических волокон, средствами укладки, хранения и защиты запаса оптического волокна, с лицевой панелью, крышкой корпуса, элементами взаимной фиксации крышки и корпуса, отличающаяся тем,что полый корпус с крышкой, выполнен в виде плоского прямоугольника или квадрата, с приливом,образованным выступом крышки корпуса,укороченной задней стенкой и выступом основания корпуса, для размещения участка кабельного ввода,лицевая панель выполнена съемной, основание корпуса и крышка корпуса снабжены боковыми стенками, сопрягаемыми между собой, а одна из боковых стенок основания корпуса и одна из боковых стенок крышки корпуса, сопрягаемые между собой, в области размещения кабельных вводов выполнены с изгибом в полость корпуса, при этом лицевая панель и задняя стенка корпуса снабжены окнами для установки устройств сопряжения оптических соединителей. 14. Сплайс-кассета по п. 13, отличающаяся тем,что полый корпус с основанием, крышкой, задней и боковыми вертикальными стенками, средствами фиксации сростков оптических волокон, средствами укладки, хранения и защиты запаса оптического волокна, лицевой панелью, элементами взаимной фиксации крышки и корпуса, выполнен из полимерного материала как единое целое с образованием гибких шарниров между сопрягаемыми частями задней стенки с основанием и крышкой корпуса. 15. Сплайс-кассета по п.14, отличающаяся тем,что крышка полого корпуса выполнена,предпочтительно, прозрачной. 16. Сплайс-кассета по п.13, отличающаяся тем,что окна на лицевой панели и задней стенке для установки устройств сопряжения оптических соединителей снабжены отрывными заглушками. 17. Сплайс-кассета по п.13, отличающаяся тем,что элементы взаимной фиксации, выполненные в виде замков корпуса, размещены на наружной поверхности боковых стенок крышки корпуса, а выполненные в виде приемных окон замков корпуса, на боковых стенках основания корпуса. 18. Сплайс-кассета по п.13, отличающаяся тем,что на внутренней поверхности боковой стенки основания корпуса размещена ячейка для сплиттера. 19. Сплайс-кассета по п.13, отличающаяся тем,что на наружной поверхности основания корпуса под ячейкой сплиттера выполнены щелевидные отверстия для обеспечения возможности извлечение сплиттера. 20. Сплайс-кассета по п.13, отличающаяся тем,что на внутренней поверхности основании корпуса размещены средства для фиксации сростков оптических волокон. 21. Сплайс-кассета по п.20, отличающаяся тем,что средства для фиксации сростков оптических волокон выполнены с обеспечением возможности фиксации сростков оптических волокон в два ряда. 22. Сплайс-кассета по п.13, отличающаяся тем,что на внутренней поверхности боковых стенок основания корпуса размещены средства укладки,хранения и защиты запаса оптического волокна в виде органайзеров для поддержки размещаемых в полости корпуса оптических волокон. 23. Сплайс-кассета по п.13, отличающаяся тем,что на внешней поверхности крышки корпуса выполнены, по крайней мере, две пары оппозитно расположенных сквозных щелевидных отверстий для размещения крепежных элементов для оптических волокон. 24. Сплайс-кассета по п.13, отличающаяся тем,что крышка корпуса снабжена сквозными отверстиями для крепежных элементов, причем на внутренней поверхности крышки корпуса в зонах размещения этих сквозных отверстий выполнены ребра жесткости соединенные с ребрами жесткости,проходящими через каждую пару оппозитно расположенных сквозных щелевидных отверстии.
