Короб для защиты оптико-волоконной муфты и запаса кабеля

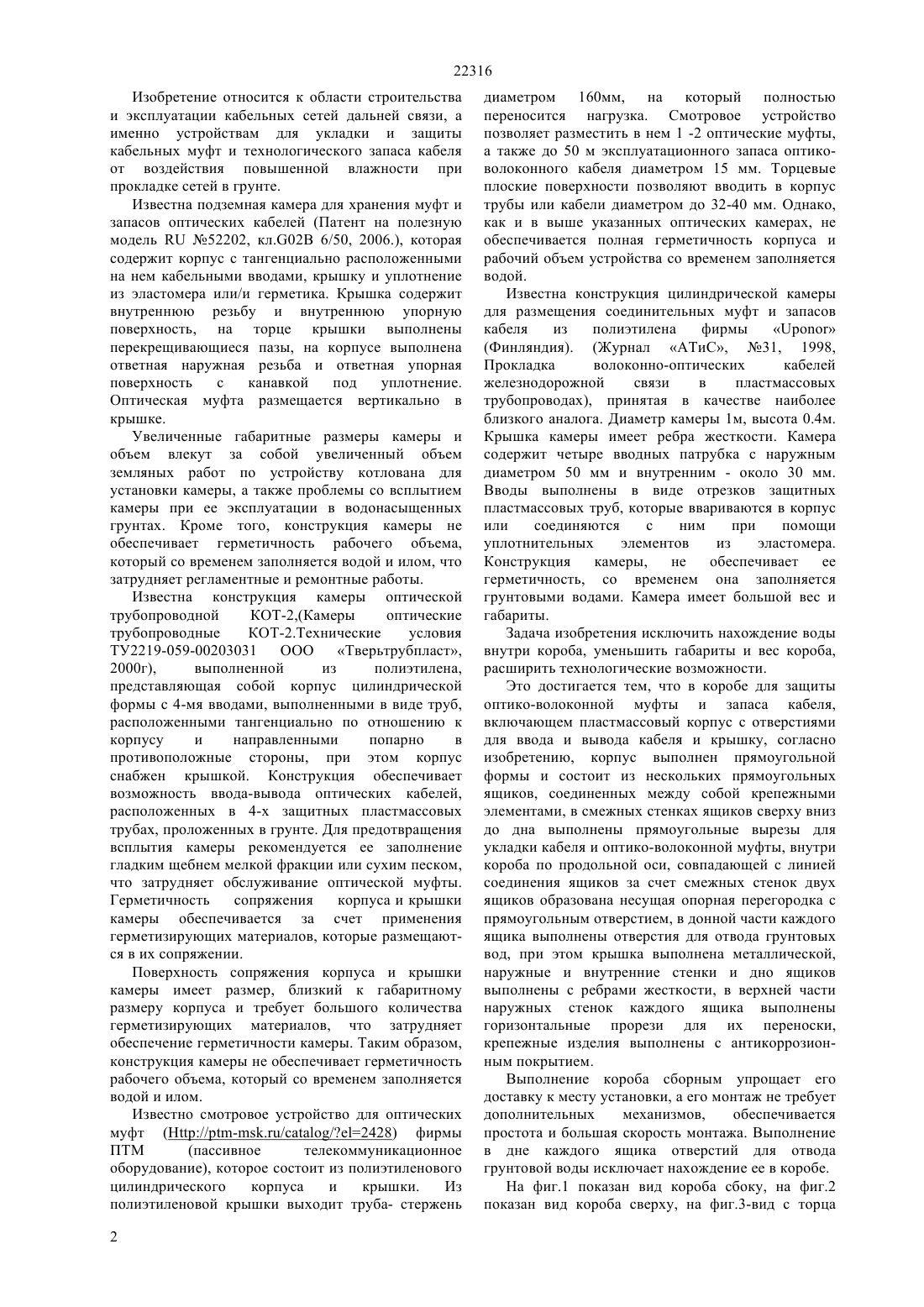

(51) 02 6/50 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ отверстиями для ввода и вывода кабеля и крышку,при этом корпус выполнен прямоугольной формы и состоит из нескольких прямоугольных ящиков,соединенных между собой крепежными элементами,в смежных стенках ящиков сверху вниз до дна выполнены прямоугольные вырезы для укладки кабеля и оптиковолоконной муфты, внутри короба по продольной оси, совпадающей с линией соединения ящиков за счет смежных стенок двух ящиков образована несущая опорная перегородка с прямоугольным отверстием, в донной части каждого ящика выполнены отверстия для отвода грунтовых вод, при этом крышка выполнена металлической,наружные и внутренние стенки и дно ящиков выполнены с ребрами жесткости, в верхней части наружных стенок каждого ящика выполнены горизонтальные прорези, крепежные изделия выполнены с антикоррозионным покрытием.(56) Прокладка волоконно-оптических кабелей железнодорожной связи в пластмассовых трубопроводах//АТиС, 1998, 31(54) КОРОБ ДЛЯ ЗАЩИТЫ ОПТИКО-ВОЛОКОННОЙ МУФТЫ И ЗАПАСА КАБЕЛЯ(57) Изобретение относится к области строительства и эксплуатации кабельных сетей дальней связи, а именно к устройствам для укладки и защиты кабельных муфт и технологического запаса кабеля от воздействия повышенной влажности при прокладке сетей в грунте. Задача изобретения исключить нахождение воды внутри камеры, уменьшить габариты и вес камеры,расширить технологические возможности. Короб для защиты оптико-волоконной муфты и запаса кабеля, включает пластмассовый корпус с 22316 Изобретение относится к области строительства и эксплуатации кабельных сетей дальней связи, а именно устройствам для укладки и защиты кабельных муфт и технологического запаса кабеля от воздействия повышенной влажности при прокладке сетей в грунте. Известна подземная камера для хранения муфт и запасов оптических кабелей (Патент на полезную модель 52202, кл.02 В 6/50, 2006.), которая содержит корпус с тангенциально расположенными на нем кабельными вводами, крышку и уплотнение из эластомера или/и герметика. Крышка содержит внутреннюю резьбу и внутреннюю упорную поверхность, на торце крышки выполнены перекрещивающиеся пазы, на корпусе выполнена ответная наружная резьба и ответная упорная поверхность с канавкой под уплотнение. Оптическая муфта размещается вертикально в крышке. Увеличенные габаритные размеры камеры и объем влекут за собой увеличенный объем земляных работ по устройству котлована для установки камеры, а также проблемы со всплытием камеры при ее эксплуатации в водонасыщенных грунтах. Кроме того, конструкция камеры не обеспечивает герметичность рабочего объема,который со временем заполняется водой и илом, что затрудняет регламентные и ремонтные работы. Известна конструкция камеры оптической трубопроводной КОТ-2,(Камеры оптические трубопроводные КОТ-2.Технические условия ТУ 2219-059-00203031 ООО Тверьтрубпласт,2000 г),выполненной из полиэтилена,представляющая собой корпус цилиндрической формы с 4-мя вводами, выполненными в виде труб,расположенными тангенциально по отношению к корпусу и направленными попарно в противоположные стороны, при этом корпус снабжен крышкой. Конструкция обеспечивает возможность ввода-вывода оптических кабелей,расположенных в 4-х защитных пластмассовых трубах, проложенных в грунте. Для предотвращения всплытия камеры рекомендуется ее заполнение гладким щебнем мелкой фракции или сухим песком,что затрудняет обслуживание оптической муфты. Герметичность сопряжения корпуса и крышки камеры обеспечивается за счет применения герметизирующих материалов, которые размещаются в их сопряжении. Поверхность сопряжения корпуса и крышки камеры имеет размер, близкий к габаритному размеру корпуса и требует большого количества герметизирующих материалов, что затрудняет обеспечение герметичности камеры. Таким образом,конструкция камеры не обеспечивает герметичность рабочего объема, который со временем заполняется водой и илом. Известно смотровое устройство для оптических муфт (//-.//2428) фирмы ПТМ(пассивное телекоммуникационное оборудование), которое состоит из полиэтиленового цилиндрического корпуса и крышки. Из полиэтиленовой крышки выходит труба- стержень 2 диаметром 160 мм, на который полностью переносится нагрузка. Смотровое устройство позволяет разместить в нем 1 -2 оптические муфты,а также до 50 м эксплуатационного запаса оптиковолоконного кабеля диаметром 15 мм. Торцевые плоские поверхности позволяют вводить в корпус трубы или кабели диаметром до 32-40 мм. Однако,как и в выше указанных оптических камерах, не обеспечивается полная герметичность корпуса и рабочий объем устройства со временем заполняется водой. Известна конструкция цилиндрической камеры для размещения соединительных муфт и запасов кабеля из полиэтилена фирмы(Финляндия). (Журнал АТиС, 31, 1998,Прокладка волоконно-оптических кабелей железнодорожной связи в пластмассовых трубопроводах), принятая в качестве наиболее близкого аналога. Диаметр камеры 1 м, высота 0.4 м. Крышка камеры имеет ребра жесткости. Камера содержит четыре вводных патрубка с наружным диаметром 50 мм и внутренним - около 30 мм. Вводы выполнены в виде отрезков защитных пластмассовых труб, которые ввариваются в корпус или соединяются с ним при помощи уплотнительных элементов из эластомера. Конструкция камеры,не обеспечивает ее герметичность, со временем она заполняется грунтовыми водами. Камера имеет большой вес и габариты. Задача изобретения исключить нахождение воды внутри короба, уменьшить габариты и вес короба,расширить технологические возможности. Это достигается тем, что в коробе для защиты оптико-волоконной муфты и запаса кабеля,включающем пластмассовый корпус с отверстиями для ввода и вывода кабеля и крышку, согласно изобретению, корпус выполнен прямоугольной формы и состоит из нескольких прямоугольных ящиков, соединенных между собой крепежными элементами, в смежных стенках ящиков сверху вниз до дна выполнены прямоугольные вырезы для укладки кабеля и оптико-волоконной муфты, внутри короба по продольной оси, совпадающей с линией соединения ящиков за счет смежных стенок двух ящиков образована несущая опорная перегородка с прямоугольным отверстием, в донной части каждого ящика выполнены отверстия для отвода грунтовых вод, при этом крышка выполнена металлической,наружные и внутренние стенки и дно ящиков выполнены с ребрами жесткости, в верхней части наружных стенок каждого ящика выполнены горизонтальные прорези для их переноски,крепежные изделия выполнены с антикоррозионным покрытием. Выполнение короба сборным упрощает его доставку к месту установки, а его монтаж не требует дополнительных механизмов,обеспечивается простота и большая скорость монтажа. Выполнение в дне каждого ящика отверстий для отвода грунтовой воды исключает нахождение ее в коробе. На фиг.1 показан вид короба сбоку, на фиг.2 показан вид короба сверху, на фиг.3-вид с торца 22316 короба, на фиг.4 разрез А-А на фиг.1, на фиг.5 крышка короба, вид сверху. Короб для защиты оптико-волоконной муфты и запаса кабеля состоит из корпуса 1, состоящем из нескольких прямоугольных ящиков 2, соединенных между собой посредством крепежных элементов,например болтов 3. В смежных стенках ящиков сверху вниз до дна выполнены прямоугольные вырезы для укладки кабеля и оптиковолоконной муфты. По продольной оси короба благодаря соединению двух смежных стенок соединяемых ящиков образована несущая опорная перегородка 4. Перегородка 4 обеспечивает жесткость конструкции, крышка не продавливается под весом грунта, опираясь на перегородку. В торцевых стенках короба выполнены отверстия 5 для ввода и вывода кабеля. Они также могут быть выполнены и в боковых стенках короба. Все наружные стенки и дно ящиков выполнены с ребрами жесткости (на чертежах не показаны). В донной части каждого ящика выполнены сквозные отверстия 6 для отвода грунтовых вод. В верхней части каждого ящика выполнены горизонтальные прорези 7 для их подъема и переноски. Короб снабжен металлической крышкой 8, на которой выполнена ручка 9 для открывания. При закрывании короба крышкой ее боковые стенки закрывают горизонтальные прорези 7 каждого ящика. Крепежные изделия(болты 3) имеют антикоррозионное покрытие. Короб собранный из шести ящиков имеет размеры 900800275. Устанавливается короб в местах и на глубине,определяемых проектом. Кабель из вводимых в короб труб монтируется в муфте (имеет строго определенную длину - разделка под монтаж в муфте и установленный запас под возможный ремонт в будущем),запас укладывается кольцами,устанавливаются смонтированные муфты,закрывается крышка, короб засыпается грунтом - и на этом монтаж заканчивается. В процессе эксплуатации при попадании грунтовых вод в короб она через отверстия в дне просачивается в грунт, в результате внутри короба нет грунтовых вод. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Короб для защиты оптико-волоконной муфты и запаса кабеля, включающий пластмассовый корпус с отверстиями для ввода и вывода кабеля и крышку, отличающийся тем, что корпус выполнен прямоугольной формы и состоит из нескольких прямоугольных ящиков, соединенных между собой крепежными элементами, в смежных стенках ящиков сверху вниз до дна выполнены прямоугольные вырезы для укладки кабеля и оптико-волоконной муфты, внутри короба по продольной оси, совпадающей с линией соединения ящиков за счет смежных стенок двух ящиков образована опорная перегородка с прямоугольным отверстием, а в донной части каждого ящика выполнены отверстия для отвода грунтовых вод. 2. Короб по п.1, отличающийся тем, что крышка выполнена металлической. 3. Короб по п.1, отличающийся тем, что наружные и внутренние стенки и дно ящиков выполнены с ребрами жесткости. 4. Короб по п.1, отличающийся тем, что в верхней части наружных стенок каждого ящика выполнены горизонтальные прорези. 5. Короб по п.1, отличающийся тем, что крепежные изделия выполнены с антикоррозионным покрытием.
