Держатель для гладких поверхностей

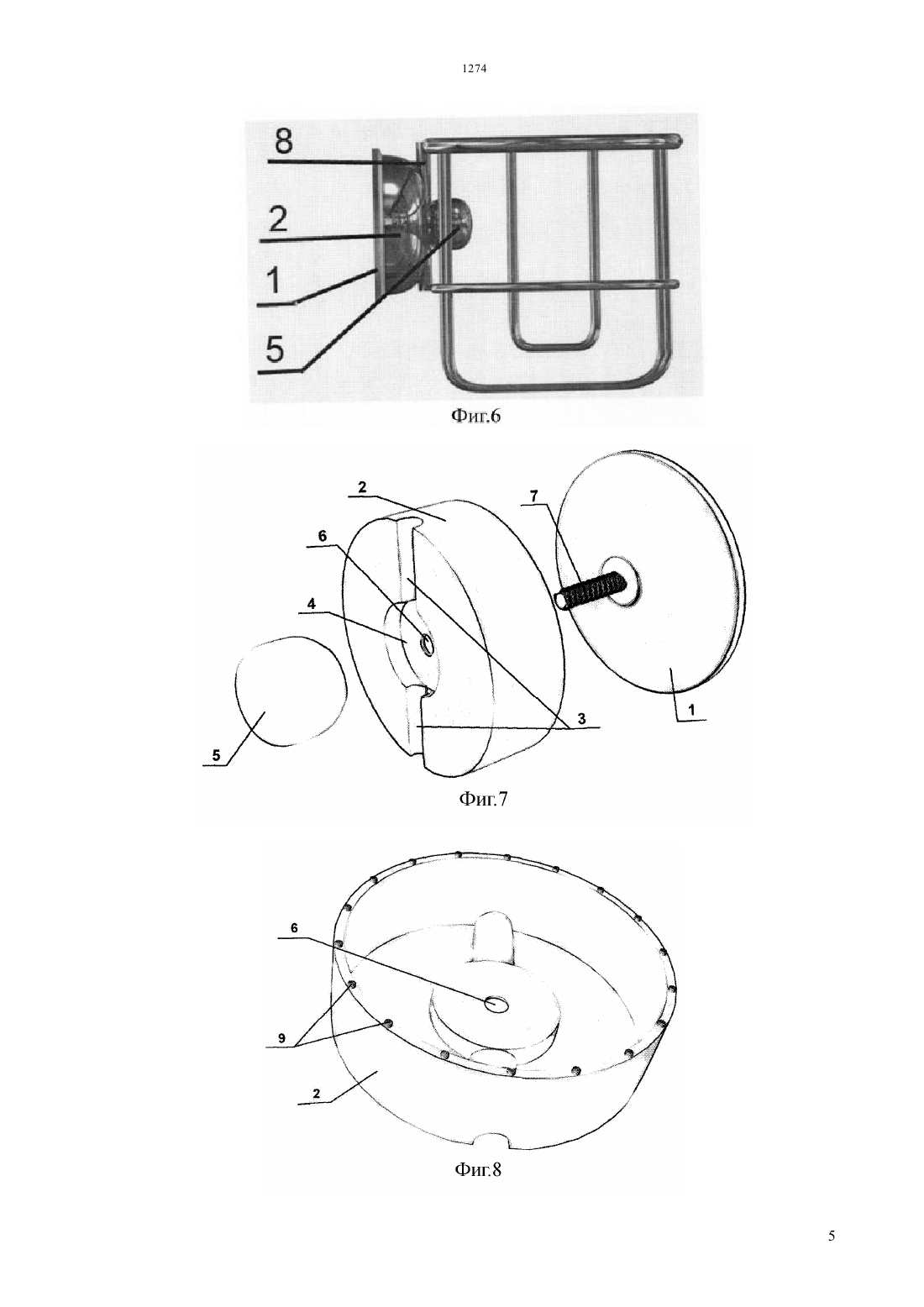

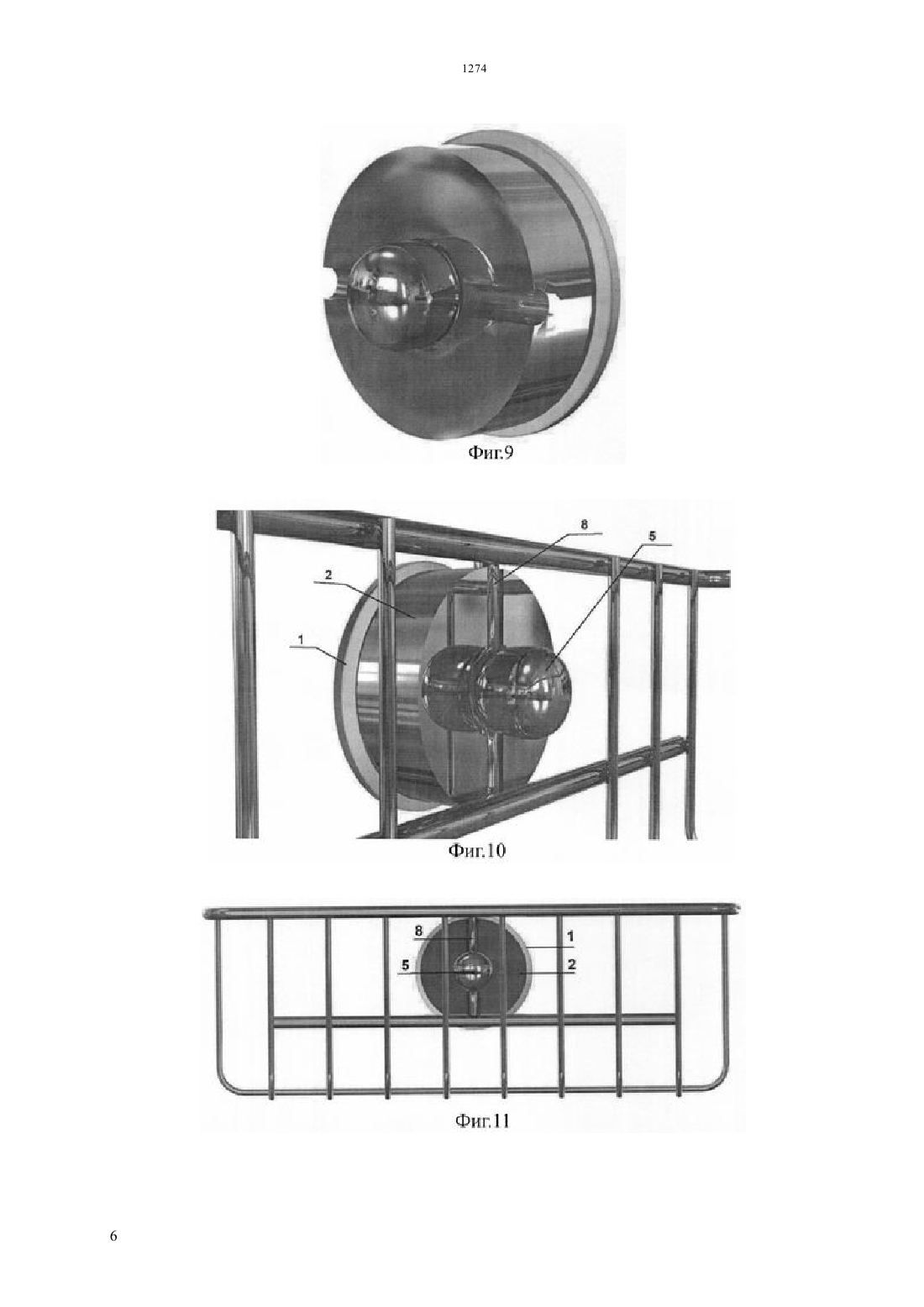

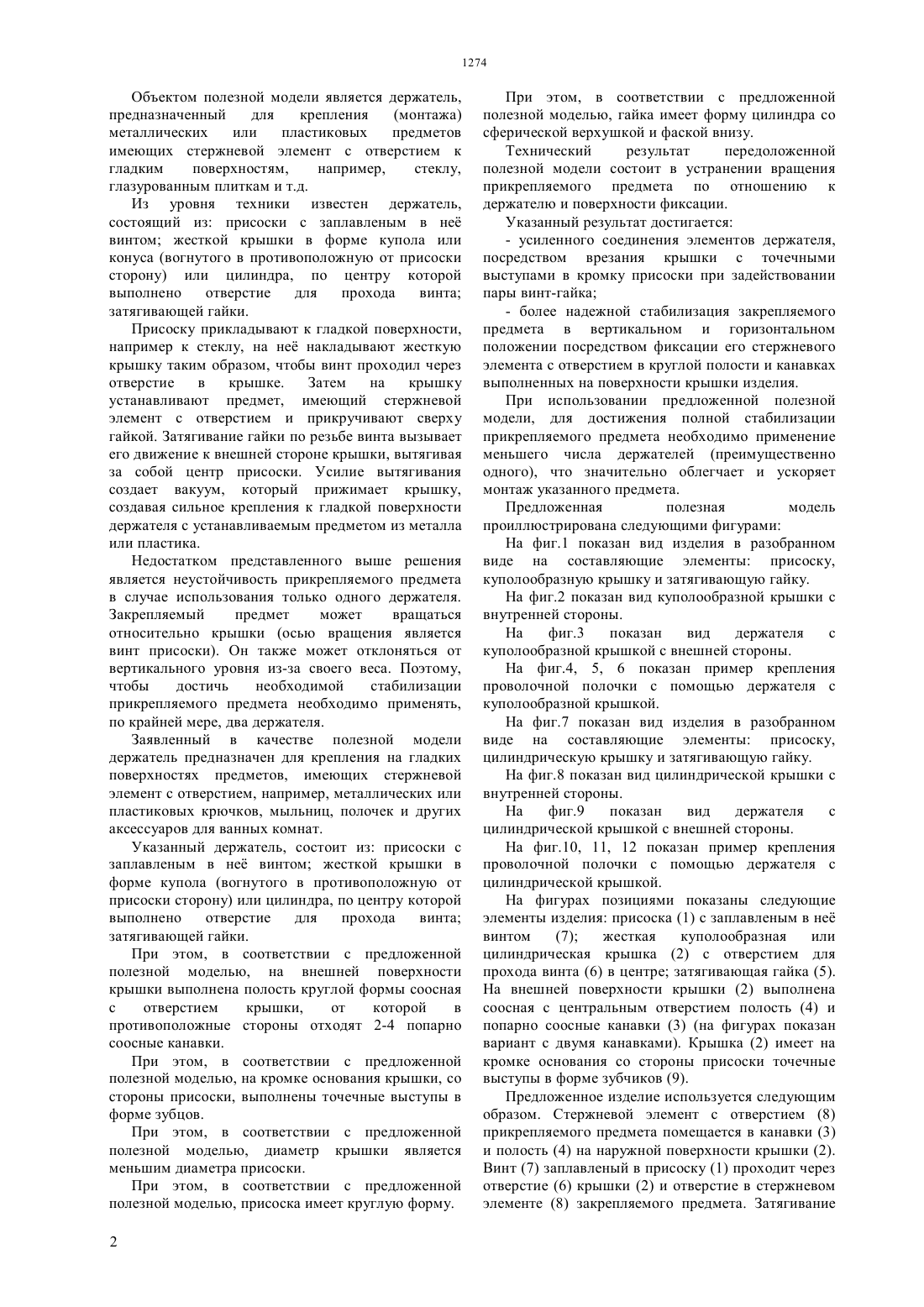

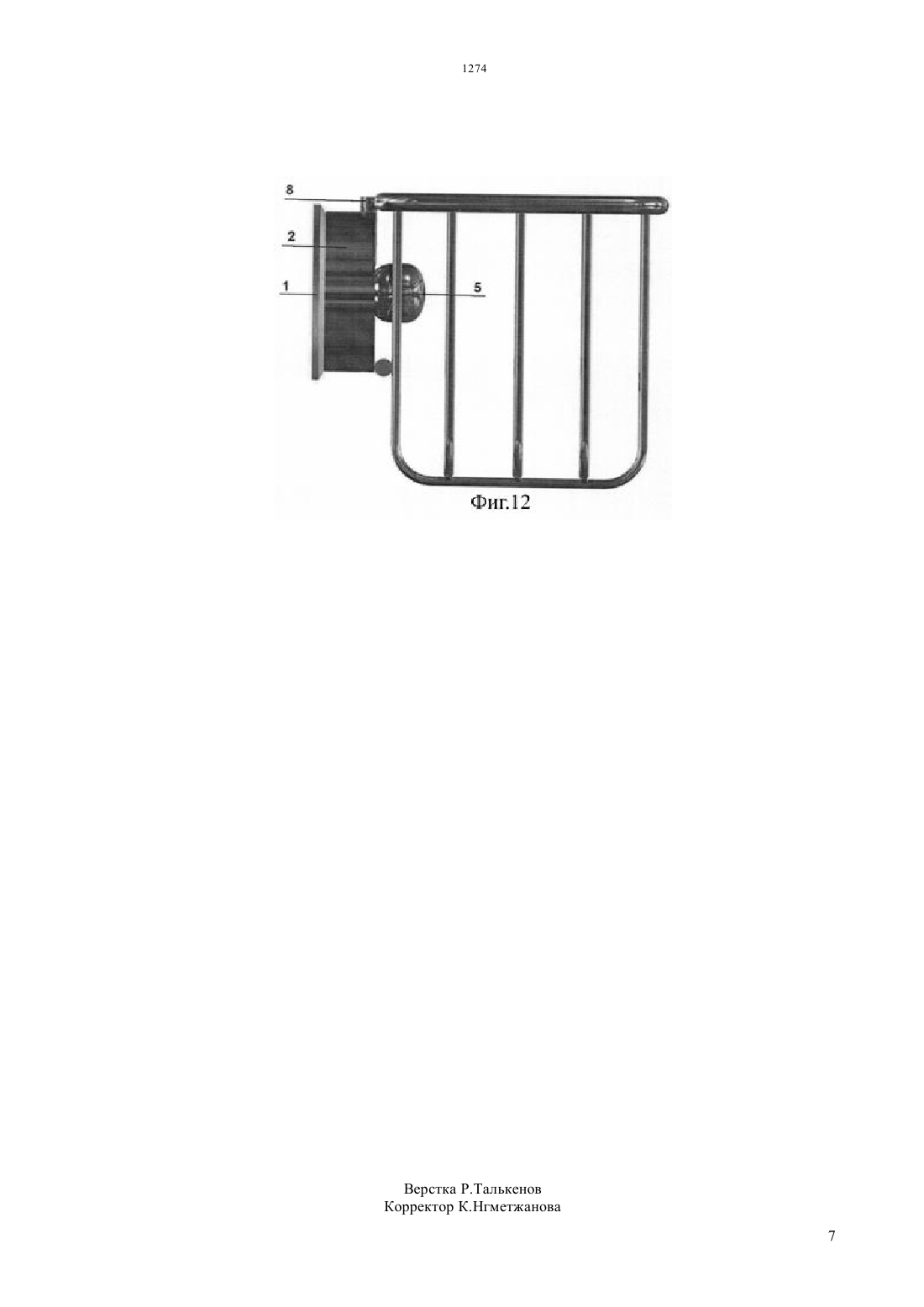

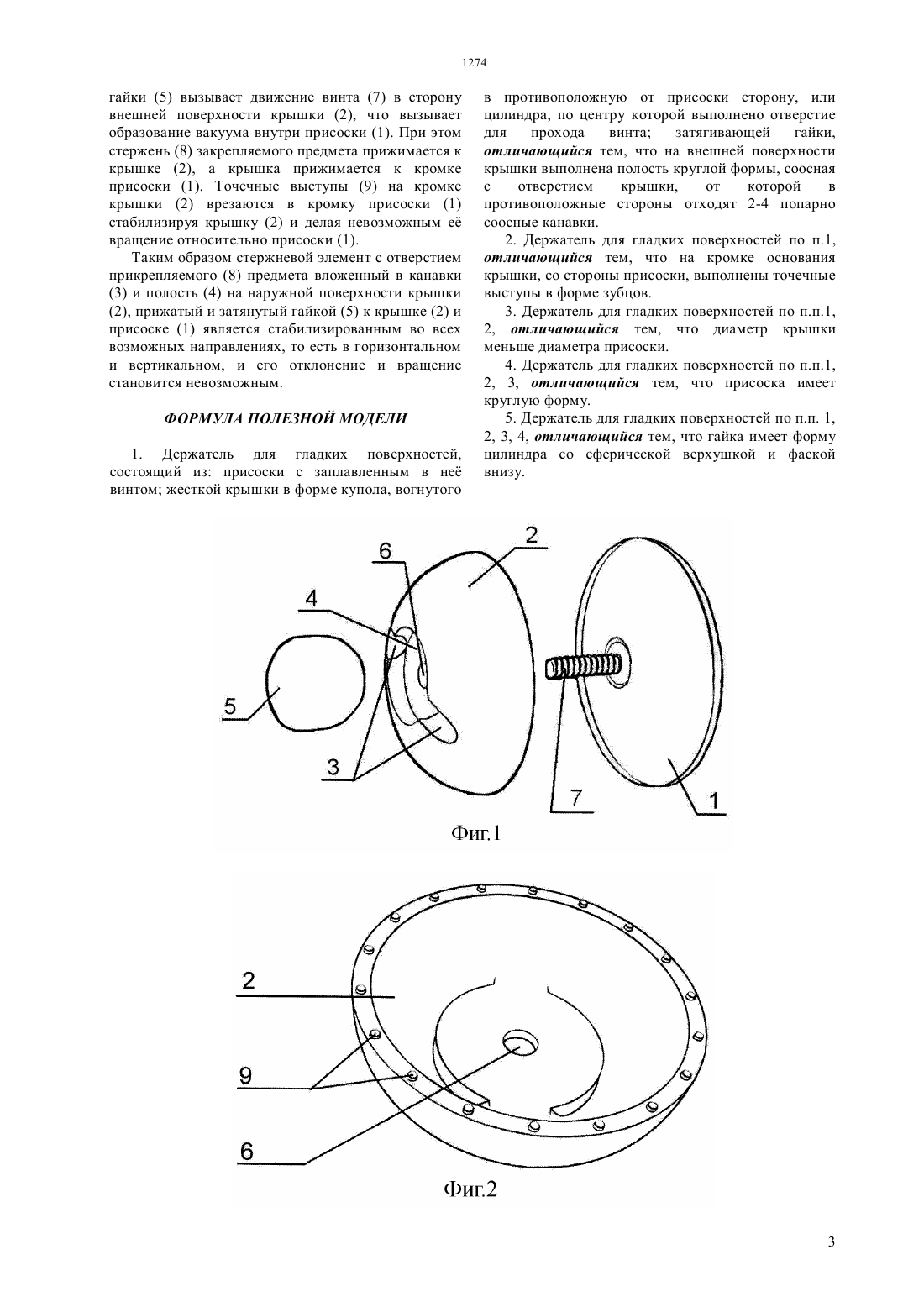

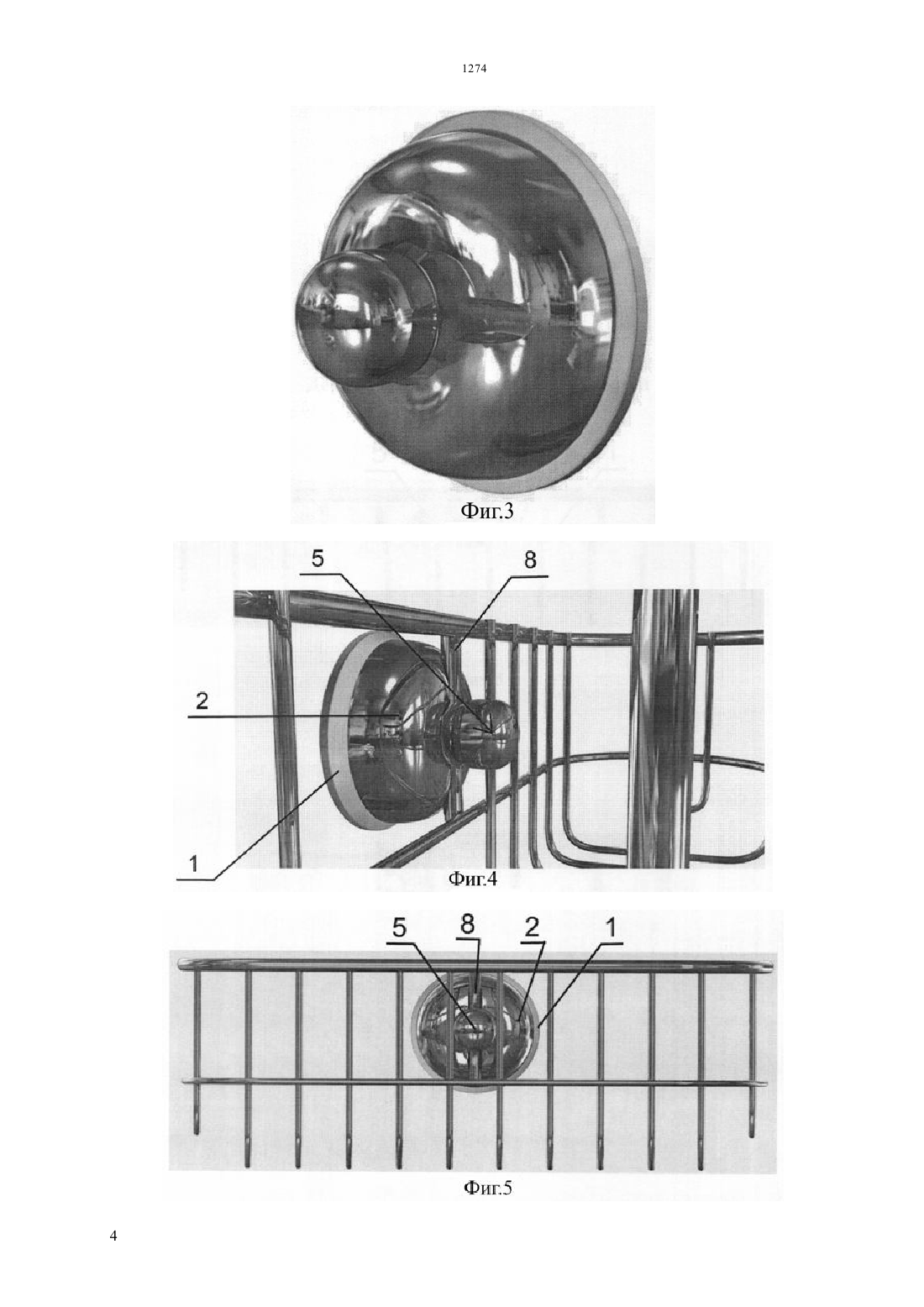

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ отверстием к гладким поверхностям, например,стеклу, глазурованным плиткам и т.д. Изделие состоит из присоски с заплавленым в не винтом жесткой крышки в форме купола(вогнутого в противоположную от присоски сторону) или цилиндра, по центру которой выполнено отверстие для прохода винта затягивающей гайки. При этом на внешней поверхности крышки выполнена полость круглой формы соосная с отверстием крышки, от которой в противоположные стороны отходят 2-4 попарно соосные канавки на кромке основания крышки, со стороны присоски, выполнены точечные выступы в форме зубцов диаметр крышки является меньшим диаметра присоски присоска имеет круглую форму,а гайка имеет форму цилиндра со сферической верхушкой и фаской внизу.(74) Дюсенов Еркебулан Рамазанович Тусупова Меруерт Кырыкбаевна(54) ДЕРЖАТЕЛЬ ДЛЯ ГЛАДКИХ ПОВЕРХНОСТЕЙ(57) Объектом полезной модели является держатель,предназначенный для крепления(монтажа) металлических или пластиковых предметов имеющих стержневой элемент с Объектом полезной модели является держатель,предназначенный для крепления(монтажа) металлических или пластиковых предметов имеющих стержневой элемент с отверстием к гладким поверхностям,например,стеклу,глазурованным плиткам и т.д. Из уровня техники известен держатель,состоящий из присоски с заплавленым в не винтом жесткой крышки в форме купола или конуса (вогнутого в противоположную от присоски сторону) или цилиндра, по центру которой выполнено отверстие для прохода винта затягивающей гайки. Присоску прикладывают к гладкой поверхности,например к стеклу, на не накладывают жесткую крышку таким образом, чтобы винт проходил через отверстие в крышке. Затем на крышку устанавливают предмет, имеющий стержневой элемент с отверстием и прикручивают сверху гайкой. Затягивание гайки по резьбе винта вызывает его движение к внешней стороне крышки, вытягивая за собой центр присоски. Усилие вытягивания создает вакуум, который прижимает крышку,создавая сильное крепления к гладкой поверхности держателя с устанавливаемым предметом из металла или пластика. Недостатком представленного выше решения является неустойчивость прикрепляемого предмета в случае использования только одного держателя. Закрепляемый предмет может вращаться относительно крышки (осью вращения является винт присоски). Он также может отклоняться от вертикального уровня из-за своего веса. Поэтому,чтобы достичь необходимой стабилизации прикрепляемого предмета необходимо применять,по крайней мере, два держателя. Заявленный в качестве полезной модели держатель предназначен для крепления на гладких поверхностях предметов, имеющих стержневой элемент с отверстием, например, металлических или пластиковых крючков, мыльниц, полочек и других аксессуаров для ванных комнат. Указанный держатель, состоит из присоски с заплавленым в не винтом жесткой крышки в форме купола (вогнутого в противоположную от присоски сторону) или цилиндра, по центру которой выполнено отверстие для прохода винта затягивающей гайки. При этом, в соответствии с предложенной полезной моделью, на внешней поверхности крышки выполнена полость круглой формы соосная с отверстием крышки,от которой в противоположные стороны отходят 2-4 попарно соосные канавки. При этом, в соответствии с предложенной полезной моделью, на кромке основания крышки, со стороны присоски, выполнены точечные выступы в форме зубцов. При этом, в соответствии с предложенной полезной моделью, диаметр крышки является меньшим диаметра присоски. При этом, в соответствии с предложенной полезной моделью, присоска имеет круглую форму. 2 При этом, в соответствии с предложенной полезной моделью, гайка имеет форму цилиндра со сферической верхушкой и фаской внизу. Технический результат передоложенной полезной модели состоит в устранении вращения прикрепляемого предмета по отношению к держателю и поверхности фиксации. Указанный результат достигается- усиленного соединения элементов держателя,посредством врезания крышки с точечными выступами в кромку присоски при задействовании пары винт-гайка- более надежной стабилизация закрепляемого предмета в вертикальном и горизонтальном положении посредством фиксации его стержневого элемента с отверстием в круглой полости и канавках выполненных на поверхности крышки изделия. При использовании предложенной полезной модели, для достижения полной стабилизации прикрепляемого предмета необходимо применение меньшего числа держателей (преимущественно одного), что значительно облегчает и ускоряет монтаж указанного предмета. Предложенная полезная модель проиллюстрирована следующими фигурами На фиг.1 показан вид изделия в разобранном виде на составляющие элементы присоску,куполообразную крышку и затягивающую гайку. На фиг.2 показан вид куполообразной крышки с внутренней стороны. На фиг.3 показан вид держателя с куполообразной крышкой с внешней стороны. На фиг.4, 5, 6 показан пример крепления проволочной полочки с помощью держателя с куполообразной крышкой. На фиг.7 показан вид изделия в разобранном виде на составляющие элементы присоску,цилиндрическую крышку и затягивающую гайку. На фиг.8 показан вид цилиндрической крышки с внутренней стороны. На фиг.9 показан вид держателя с цилиндрической крышкой с внешней стороны. На фиг.10, 11, 12 показан пример крепления проволочной полочки с помощью держателя с цилиндрической крышкой. На фигурах позициями показаны следующие элементы изделия присоска (1) с заплавленым в не винтом(7) жесткая куполообразная или цилиндрическая крышка (2) с отверстием для прохода винта (6) в центре затягивающая гайка (5). На внешней поверхности крышки (2) выполнена соосная с центральным отверстием полость (4) и попарно соосные канавки (3) (на фигурах показан вариант с двумя канавками). Крышка (2) имеет на кромке основания со стороны присоски точечные выступы в форме зубчиков (9). Предложенное изделие используется следующим образом. Стержневой элемент с отверстием (8) прикрепляемого предмета помещается в канавки (3) и полость (4) на наружной поверхности крышки (2). Винт (7) заплавленый в присоску (1) проходит через отверстие (6) крышки (2) и отверстие в стержневом элементе (8) закрепляемого предмета. Затягивание гайки (5) вызывает движение винта (7) в сторону внешней поверхности крышки (2), что вызывает образование вакуума внутри присоски (1). При этом стержень (8) закрепляемого предмета прижимается к крышке (2), а крышка прижимается к кромке присоски (1). Точечные выступы (9) на кромке крышки (2) врезаются в кромку присоски (1) стабилизируя крышку (2) и делая невозможным е вращение относительно присоски (1). Таким образом стержневой элемент с отверстием прикрепляемого (8) предмета вложенный в канавки(3) и полость (4) на наружной поверхности крышки(2), прижатый и затянутый гайкой (5) к крышке (2) и присоске (1) является стабилизированным во всех возможных направлениях, то есть в горизонтальном и вертикальном, и его отклонение и вращение становится невозможным. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Держатель для гладких поверхностей,состоящий из присоски с заплавленным в не винтом жесткой крышки в форме купола, вогнутого в противоположную от присоски сторону, или цилиндра, по центру которой выполнено отверстие для прохода винта затягивающей гайки,отличающийся тем, что на внешней поверхности крышки выполнена полость круглой формы, соосная с отверстием крышки,от которой в противоположные стороны отходят 2-4 попарно соосные канавки. 2. Держатель для гладких поверхностей по п.1,отличающийся тем, что на кромке основания крышки, со стороны присоски, выполнены точечные выступы в форме зубцов. 3. Держатель для гладких поверхностей по п.п.1,2, отличающийся тем, что диаметр крышки меньше диаметра присоски. 4. Держатель для гладких поверхностей по п.п.1,2, 3, отличающийся тем, что присоска имеет круглую форму. 5. Держатель для гладких поверхностей по п.п. 1,2, 3, 4, отличающийся тем, что гайка имеет форму цилиндра со сферической верхушкой и фаской внизу.
