Держатель

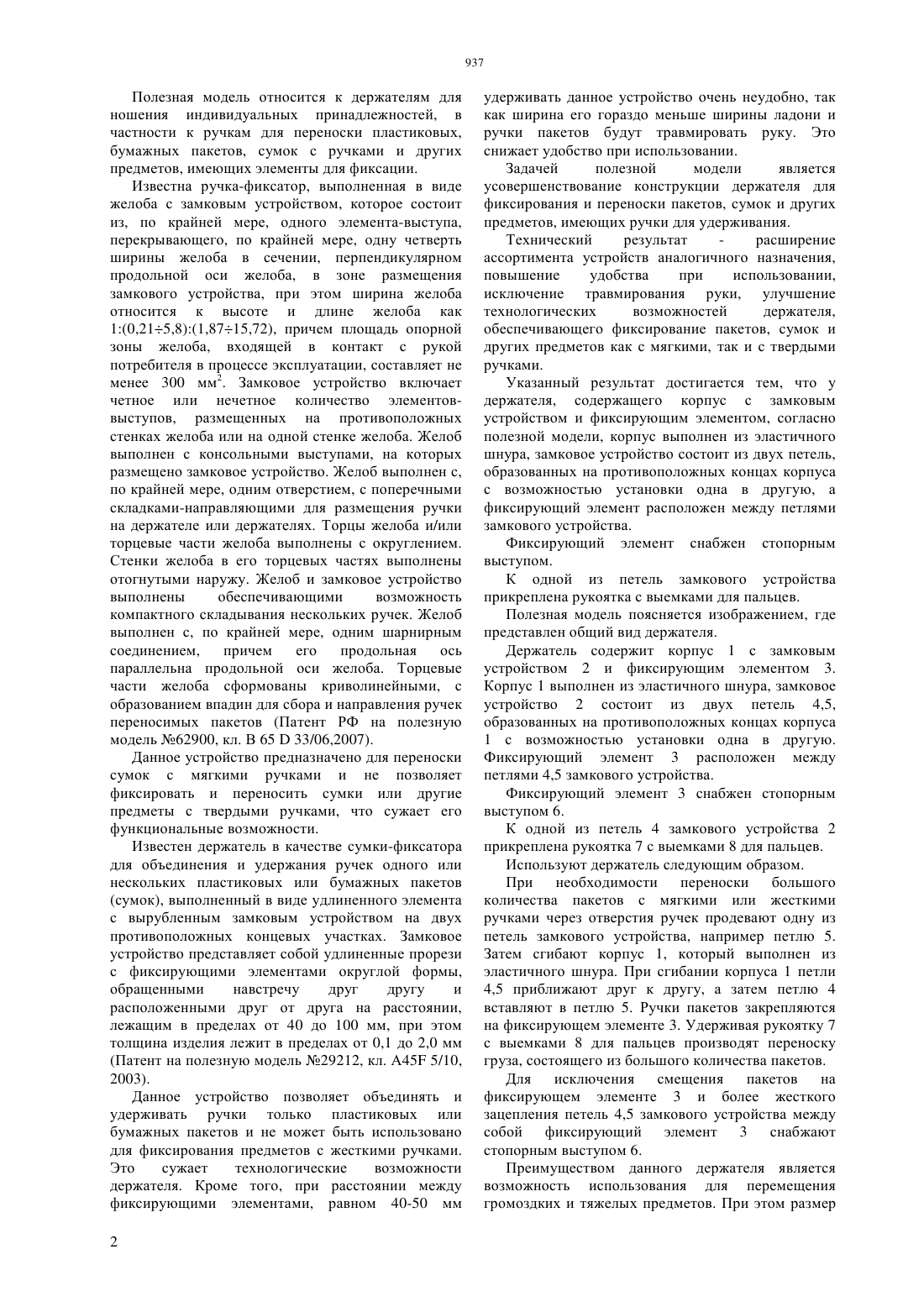

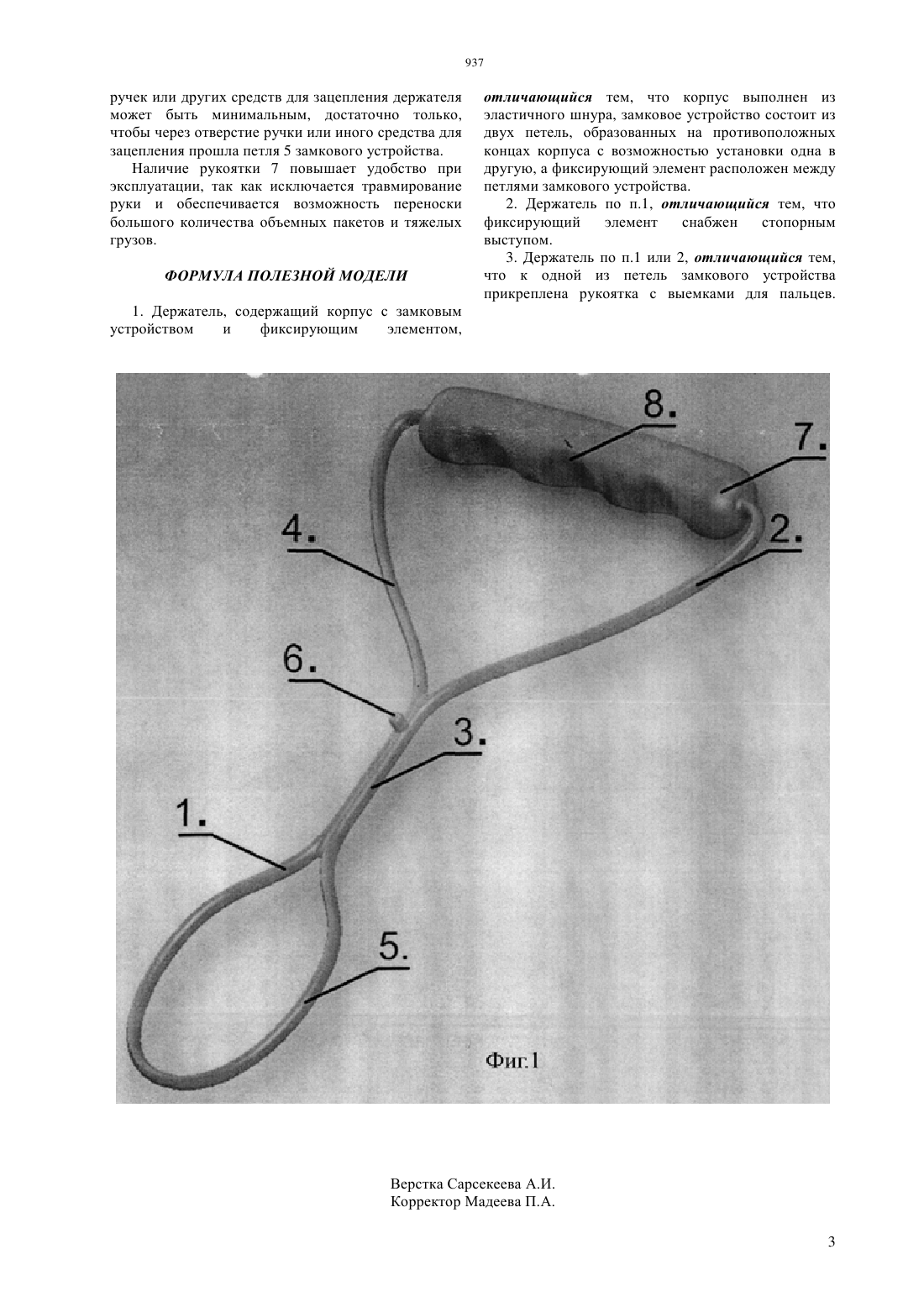

(51) 45 5/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ обеспечивающего фиксирование пакетов, сумок и других предметов как с мягкими, так и с твердыми ручками. Указанный результат достигается тем, что у держателя, содержащего корпус с замковым устройством и фиксирующим элементом, согласно полезной модели, корпус выполнен из эластичного шнура, замковое устройство состоит из двух петель,образованных на противоположных концах корпуса с возможностью установки одна в другую, а фиксирующий элемент расположен между петлями замкового устройства. Фиксирующий элемент снабжен стопорным выступом. К одной из петель замкового устройства прикреплена рукоятка с выемками для пальцев.(57) Полезная модель относится к держателям для ношения индивидуальных принадлежностей, в частности к ручкам для переноски пластиковых,бумажных пакетов, сумок с ручками и других предметов, имеющих элементы для фиксации. Технический результат расширение ассортимента устройств аналогичного назначения,повышение удобства при использовании,исключение травмирования руки, улучшение технологических возможностей держателя, 937 Полезная модель относится к держателям для ношения индивидуальных принадлежностей, в частности к ручкам для переноски пластиковых,бумажных пакетов, сумок с ручками и других предметов, имеющих элементы для фиксации. Известна ручка-фиксатор, выполненная в виде желоба с замковым устройством, которое состоит из, по крайней мере, одного элемента-выступа,перекрывающего, по крайней мере, одну четверть ширины желоба в сечении, перпендикулярном продольной оси желоба, в зоне размещения замкового устройства, при этом ширина желоба относится к высоте и длине желоба как 1(0,215,8)(1,8715,72), причем площадь опорной зоны желоба, входящей в контакт с рукой потребителя в процессе эксплуатации, составляет не менее 300 мм 2. Замковое устройство включает четное или нечетное количество элементоввыступов, размещенных на противоположных стенках желоба или на одной стенке желоба. Желоб выполнен с консольными выступами, на которых размещено замковое устройство. Желоб выполнен с,по крайней мере, одним отверстием, с поперечными складками-направляющими для размещения ручки на держателе или держателях. Торцы желоба и/или торцевые части желоба выполнены с округлением. Стенки желоба в его торцевых частях выполнены отогнутыми наружу. Желоб и замковое устройство выполнены обеспечивающими возможность компактного складывания нескольких ручек. Желоб выполнен с, по крайней мере, одним шарнирным соединением,причем его продольная ось параллельна продольной оси желоба. Торцевые части желоба сформованы криволинейными, с образованием впадин для сбора и направления ручек переносимых пакетов (Патент РФ на полезную модель 62900, кл. В 6533/06,2007). Данное устройство предназначено для переноски сумок с мягкими ручками и не позволяет фиксировать и переносить сумки или другие предметы с твердыми ручками, что сужает его функциональные возможности. Известен держатель в качестве сумки-фиксатора для объединения и удержания ручек одного или нескольких пластиковых или бумажных пакетов(сумок), выполненный в виде удлиненного элемента с вырубленным замковым устройством на двух противоположных концевых участках. Замковое устройство представляет собой удлиненные прорези с фиксирующими элементами округлой формы,обращенными навстречу друг другу и расположенными друг от друга на расстоянии,лежащим в пределах от 40 до 100 мм, при этом толщина изделия лежит в пределах от 0,1 до 2,0 мм(Патент на полезную модель 29212, кл. А 45 5/10,2003). Данное устройство позволяет объединять и удерживать ручки только пластиковых или бумажных пакетов и не может быть использовано для фиксирования предметов с жесткими ручками. Это сужает технологические возможности держателя. Кроме того, при расстоянии между фиксирующими элементами, равном 40-50 мм 2 удерживать данное устройство очень неудобно, так как ширина его гораздо меньше ширины ладони и ручки пакетов будут травмировать руку. Это снижает удобство при использовании. Задачей полезной модели является усовершенствование конструкции держателя для фиксирования и переноски пакетов, сумок и других предметов, имеющих ручки для удерживания. Технический результат расширение ассортимента устройств аналогичного назначения,повышение удобства при использовании,исключение травмирования руки, улучшение технологических возможностей держателя,обеспечивающего фиксирование пакетов, сумок и других предметов как с мягкими, так и с твердыми ручками. Указанный результат достигается тем, что у держателя, содержащего корпус с замковым устройством и фиксирующим элементом, согласно полезной модели, корпус выполнен из эластичного шнура, замковое устройство состоит из двух петель,образованных на противоположных концах корпуса с возможностью установки одна в другую, а фиксирующий элемент расположен между петлями замкового устройства. Фиксирующий элемент снабжен стопорным выступом. К одной из петель замкового устройства прикреплена рукоятка с выемками для пальцев. Полезная модель поясняется изображением, где представлен общий вид держателя. Держатель содержит корпус 1 с замковым устройством 2 и фиксирующим элементом 3. Корпус 1 выполнен из эластичного шнура, замковое устройство 2 состоит из двух петель 4,5,образованных на противоположных концах корпуса 1 с возможностью установки одна в другую. Фиксирующий элемент 3 расположен между петлями 4,5 замкового устройства. Фиксирующий элемент 3 снабжен стопорным выступом 6. К одной из петель 4 замкового устройства 2 прикреплена рукоятка 7 с выемками 8 для пальцев. Используют держатель следующим образом. При необходимости переноски большого количества пакетов с мягкими или жесткими ручками через отверстия ручек продевают одну из петель замкового устройства, например петлю 5. Затем сгибают корпус 1, который выполнен из эластичного шнура. При сгибании корпуса 1 петли 4,5 приближают друг к другу, а затем петлю 4 вставляют в петлю 5. Ручки пакетов закрепляются на фиксирующем элементе 3. Удерживая рукоятку 7 с выемками 8 для пальцев производят переноску груза, состоящего из большого количества пакетов. Для исключения смещения пакетов на фиксирующем элементе 3 и более жесткого зацепления петель 4,5 замкового устройства между собой фиксирующий элемент 3 снабжают стопорным выступом 6. Преимуществом данного держателя является возможность использования для перемещения громоздких и тяжелых предметов. При этом размер ручек или других средств для зацепления держателя может быть минимальным, достаточно только,чтобы через отверстие ручки или иного средства для зацепления прошла петля 5 замкового устройства. Наличие рукоятки 7 повышает удобство при эксплуатации, так как исключается травмирование руки и обеспечивается возможность переноски большого количества объемных пакетов и тяжелых грузов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ отличающийся тем, что корпус выполнен из эластичного шнура, замковое устройство состоит из двух петель, образованных на противоположных концах корпуса с возможностью установки одна в другую, а фиксирующий элемент расположен между петлями замкового устройства. 2. Держатель по п.1, отличающийся тем, что фиксирующий элемент снабжен стопорным выступом. 3. Держатель по п.1 или 2, отличающийся тем,что к одной из петель замкового устройства прикреплена рукоятка с выемками для пальцев.
