Автомат сбалансированный безгильзовый Кобулбаева

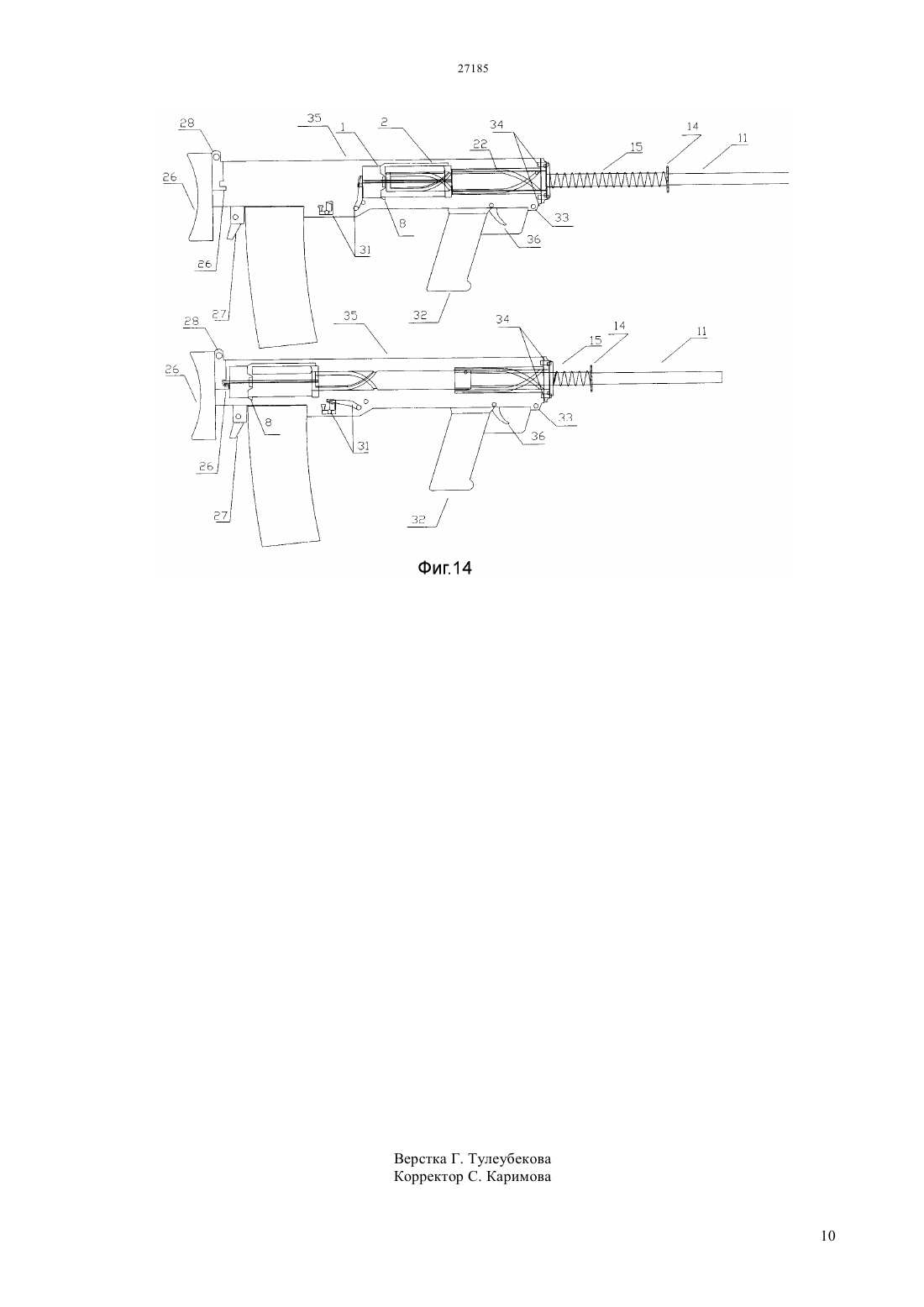

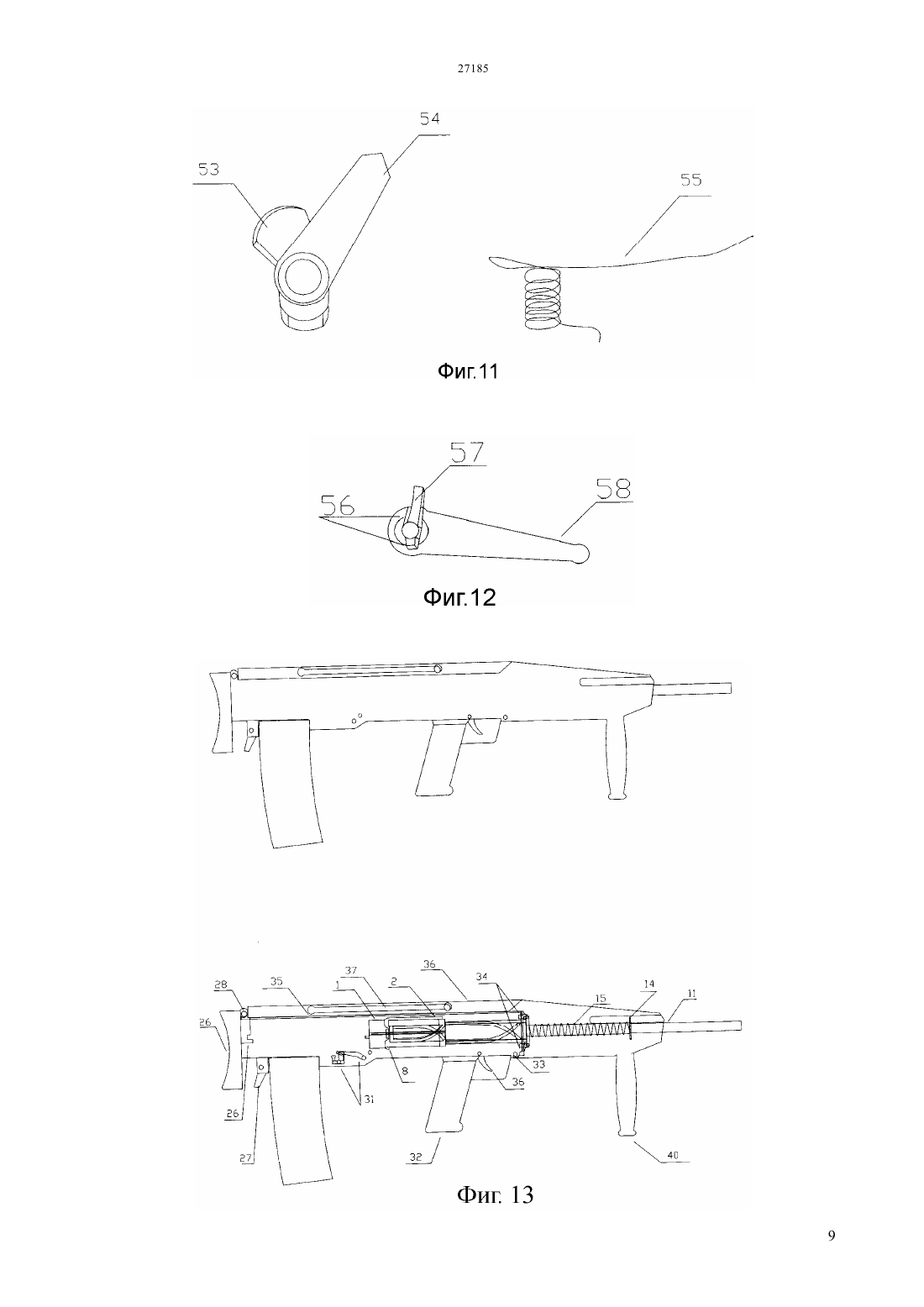

(51) 41 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Автоматика предлагаемого автомата АСБК основана на работе подвижного ствола, а не за счет отвода пороховых газов, в нем отсутствует затворная рама, газовый поршень, газоотводная трубка, автомат выполнен по схеме БУЛПАК, то есть механизм заряжания и ударно спусковой механизм расположены в задней части автомата в районе приклада, что существенно позволяет уменьшить автомат по габаритам (т.е. длину). Основным изменениям в предлагаемом автомате подверглись, в сравнении с прототипом, затвор,ствол, муфта стала съемной и на ней появились направляющие канавки, ствольная коробка, так как механизмы подачи патронов и ударно спусковой механизм перемещены в заднюю часть автомата и установлены в районе приклада, крышка ствольной коробки, в ней расположен шомпол и рукоятка скобы перезаряжания.(54) АВТОМАТ СБАЛАНСИРОВАННЫЙ БЕЗГИЛЬЗОВЫЙ КОБУЛБАЕВА(57) Изобретение относится к ручному огнестрельному автоматическому оружию. Технический результат заключается в том, что наряду с использованием автомата сбалансированного безгильзового Кобулбаева(АСБК) для стрельбы безгильзовыми боеприпасами,устранена отдача автомата при выстреле, увеличена кучность стрельбы длинными очередями, увеличена прицельная дальность стрельбы,упрощена конструкция автомата и вместе с этим и его изготовления. Изобретение относится к ручному огнестрельному автоматическому оружию. Известен 7.62-мм автомат Калашникова АК-47(см. Наставление по стрелковому делу. 7.62-мм автомат Калашникова (АК) - М. Издательство ДОСААФ, 1969), содержащий ствол, с колодкой прицела, состоящий из патронника и нарезной части, соединенный соединительной муфтой со ствольной коробкой ударно-спусковой механизм,включающий курок и шептало автоспуска с автоматическим взводом, запирающий механизм,включающий поворотный затвор с ударником,размещенный в затворной раме, установленной на направляющих ствольной коробки и снабженной задним выступом, взаимодействующим с курком,газоотводный механизм с газовой трубкой и поршнем, шток которого установлен в отверстии затворной рамы, приклад. Недостатком данного автомата является невозможность использования его для стрельбы безгильзовыми боеприпасами. Наиболее близким является автомат безгильзовый Кобулбаева Ермека, содержащий съемный ствол, колодку прицела, состоящую из патронника и нарезной части, ударно-спусковой механизм, соединенный соединительной муфтой со ствольной коробкой, включающий курок и шептало автоспуска с автоматическим взводом, запирающий механизм, включающий поворотный затвор с ударником, размещенный в затворной раме,установленной на направляющих ствольной коробки и снабженной задним выступом,взаимодействующим с курком, газоотводный механизм с газовой трубкой и поршнем, шток которого установлен в отверстии затворной рамы,приклад, при этом затвор безгильзового автомата состоит из двух отдельных частей остова затвора(маятник) на нем расположены запирающее кольцо,продольный паз, вырез для дна патрона,направляющая чашечка, ударник и съемной платформы, на которой расположены ведущий выступ и боевые выступы и фиксатор, шток газового поршня затворной рамы имеет одинаковый диаметр по все длине до рукоятки затворной рамы,что позволило разместить на нем дополнительно воздушный поршень, подвижный клапан с пружиной клапана для охлаждения казенной части патронника, боевая возвратная пружина укорочена почти в два раза и вместо направляющих скоб установлен направляющий стержень, колодка прицела выполнена без выступов, жестко крепится к стволу и снимается вместе с ним, крепление колодки прицела к стволу смещено вперед, в сторону мушки, в средней части колодки прицела, а так же в нижней части крепления колодки прицела к стволу размещены дугообразные поперечные прорези для фиксаторов, ствол выполнен съемным,что позволяет чистить воздушные канальца на казенной части патронника, подразделяющие на продольно-осевые воздушные канальца, большое радиальное воздушное канальце, продольное основное воздушное канальце, продольно-осевые канальца и продольное основное воздушное канальце соединены с большим радиальным канальцем, на стволе, в корпусе газовой камеры,расположен балансир,состоящий из непосредственно подвижного балансира скользящего по штоку и возвратной пружины балансира, на соединительной муфте ствольной коробки и стволе расположена поперечно дугообразная прорезь для фиксатора ствола, и фиксатора для цевьяинновационный патент 24728, заявка 2010/0783.1 от 14.06.2010 г.,опубликован в бюл.10, 2011 год). Задачей изобретения является внесение конструктивных изменений в автомат, позволяющих использовать его для стрельбы безгильзовыми боеприпасами, устранить отдачу автомата при выстреле, увеличить кучность стрельбы длинными очередями, увеличить прицельную дальность стрельбы, существенно упростить конструкцию автомата и его изготовление. Технический результат заключается, наряду с использованием его для стрельбы безгильзовыми боеприпасами, в устранении отдачи автомата при выстреле, увеличении кучности стрельбы длинными очередями, увеличении прицельной дальности стрельбы, упрощении конструкции автомата и вместе с этим и его изготовления. Поскольку автоматика предлагаемого автомата АСБК основана на работе подвижного ствола, а не за счет отвода пороховых газов, как в автомате Калашникова и прототипе, в нем отсутствует затворная рама, газовый поршень, газоотводная трубка, автомат выполнен по схеме БУЛПАК то есть механизм заряжания и ударно спусковой механизм расположены в задней части автомата в районе приклада, что существенно позволяет уменьшить автомат по габаритам (т.е. длину ). Основным изменениям в предлагаемом автомате подверглись, в сравнении с прототипом, затвор,ствол, муфта стала съемной и на ней появились направляющие канавки,ствольная коробка,поскольку механизмы подачи патронов и ударно спусковой механизм перемещены в заднюю часть автомата и установлены в районе приклада, крышка ствольной коробки, поскольку в ней теперь расположен шомпол и рукоятка скобы перезаряжания. Технический результат достигается тем, что автомат сбалансированный безгильзовый Кобулбаева (АСБК), содержащий затвор с ударником, ствол, ударно-спусковой механизм,магазин, курок и шептало автоспуска с автоматическим взводом, переводчик режима огня,запирающий механизм, приклад, отличается тем,что затвор автомата выполнен в виде остова трубчатой формы, на котором по обе стороны снаружи выполнены два параллельных продольных паза, выбрасыватель, два боевых выступа,расположенных с внутренней передней части остова, ударник, рабочий выступ для рукоятки скобы затвора, подающий выступ, чашечка для патрона ствол выполнен с нарезами, на стволе с кольцевым выступом на казенной части патронника,расположены два симметричных направляющих 2 ствольных паза, вьющимися слева в верх направо,на концах которых имеются фигурные пазы,возвратная пружина ствола, которую на стволе удерживает стопорное кольцо, два боевых ствольных выступа, симметрично расположенных в средней части ствола, крепежная подвижная пластина с четырьмя крепежными болтами с помощью которых ствол крепится к съемной муфте,стол выполнен подвижным и проворачиваемым в затворе по принципу ствол - болт, затвор - гайка,боевые выступы в передней внутренней части затвора и направляющие пазы на казенной части патронника - резьба, и расположен внутри съемной муфты трубчатой формы, в передней части неразъемно соединенной с прямоугольной пластиной, имеющей отверстие для ствола, в верхней и нижней части пластины сделаны два косых среза под фиксаторы муфты для крепления ее к ствольной коробке, по углам пластины выполнены четыре отверстия под крепежные болты,находящиеся на подвижной пластине ствола, внутри муфты выполнены две параллельно идущих направляющих канавки, вьющиеся вправо вверх налево по ним боевыми ствольными выступами скользит ствол рукоятка скобы перезаряжания затвора выполнена в виде остова прямоугольной формы с небольшими продольными углублениями хватами, предназначенными для контакта со стрелком, шомпольным отверстием по центру и прямоугольным зацепом в нижней части рукоятки,рукоятка скобы перезаряжания затвора установлена на крышке ствольной коробки в продольных вырезах, по которым и перемещается, ствольная коробка выполнена в виде металлического корпуса прямоугольной формы с выступом отражателя гильз, с размещенными фиксаторами для съемной муфты, пистолетной рукояткой, защелкой магазина,коробка закрывается крышкой на которой расположены рукоятка скобы перезаряжания затвора и шомпол На фиг.1 изображена схема затвора автомата на фиг.2 - схема ствола автомата на фиг.3 - схема съемной муфты автомата, на фиг.4 - схема рукоятки скобы перезаряжания затвора автомата на фиг.5 схема ствольной коробки автомата на фиг.6 - схема крышки ствольной коробки автомата на фиг.7 схема курка на фиг.8 - схема боевой пружины курка на фиг.9 - схема спускового крючка на фиг.10 - схема шептала одиночного огня и его пружины на фиг.11 - схема автоспуска и его пружины на фиг.12 - схема переводчика режима огня на фиг.13 - схема автомата в сборе и разрезе,на фиг.14 - схема работы подвижного ствола. Автомат сбалансированный безгильзовый Кобулбаева включает 1) Затвор автомата, включающий остов 1,рабочий выступ 2, внешние продольные пазы затвора 3, боевые выступы затвора 4, чашечка для патрона 5, ударник 6, выбрасыватель 7, подающий выступ 8 2) Ствол автомата, включающий боевые ствольные выступы 9, направляющие ствольные пазы 10, ствол 11, казенная часть патронника 12, крепежная подвижная пластина 13, стопорное кольцо 14, возвратная пружина ствола 15, крепежные болты 16 , кольцевой выступ 17 3) Съемную муфту, включающую косые срезы 18, отверстие под ствол 19, отверстия под крепежные болты 20, направляющие канавки 21,корпус 22 4) Рукоятку скобы перезаряжания, включающую отверстие под шомпол 23, (продольное углубление) остов, хват 24, зацеп 25 5) Ствольную коробку,включающую отражатель гильз 26, защелка магазина 27, верхний замок 28, приклад 29 , направляющие плоскости для затвора 30, ударно спусковой механизм 31,пистолетная рукоятка 32 , нижний замок 33,фиксаторы верхний и нижний 34, корпус 35,спусковой крючок 36 6) Крышку ствольной коробки включающую корпус 37, продольные вырезы 38, фигурные выступы для замков верхний и нижний 39, рукоятка 40, отверстие под шомпол 41, отверстие по ствол 42 7) Курок включающий боевой взвод 45, выступ автоспуска 43, отверстие для оси 44 8) Боевую пружину включающую петля 46,загнутые концы 47 9) Спусковой устройство, включающее головка с фигурными выступами 48, прямоугольные выступы 49, хвост 50 10) Шептало одиночного огня и его пружина включающее вырез 51, пружина 52 11) Автоспуск и его пружина включающий выступ (шептало) 53, рычаг 54, пружина автоспуска 55 12) Переводчик режима огня, включающий цапфы 56, щиток 57, сектор 58 . Автомат сбалансированный безгильзовый Кобулбаева функционирует следующим образом Перед заряжанием автомата(исходное положение) детали и механизмы занимают следующее позиции Затвор 1 под действием возвратной пружины 15 ствола находится в крайнем переднем положении,затвор 1 и его боевые выступы 4 находятся в пределах ствольной коробки 35, запирая канал ствола, возвратная пружина 15 ствола имеет наименьшую степень поджатия, рычаг 54 автоспуска под действием затвора 1 занимает нижнее положение, и его выступ 53 находится над выступом курка 43, пружина автоспуска 55 имеет наибольшую степень поджатия, курок упирается в ударник 6, утапливая его, боевая пружина имеет наименьшую степень скручивания, ударник 6 под действием курка занимает крайнее переднее положение, а его боек находится в чашечке 5 затвора, спусковой крючок под действием боевой пружины поворачивается вокруг своей оси таким образом, что его головка с фигурными выступами 48 занимают заднее положение, а хвост 50 - переднее,сектор 58 переводчика огня своим нижним концом находится в вырезе шептала 51 одиночного огня и над правым прямоугольным выступом 49 спускового крючка, блокируя их, подаватель магазина под действием своей пружины занимает верхнее положение. Заряжание, для того чтобы зарядить автомат,необходимо выполнить следующие операции отделить магазин от автомата, нажав на защелку 27 магазина,снарядить магазин патронами,присоединить снаряженный магазин к автомату,становить вид огня, поставив переводчик в положение ОД - одиночный огонь, либо АВ автоматический огонь,отвести за рукоятку скобы 24 перезаряжания затвора 1 назад до отказа и отпустить ее. В момент заряжания автомата детали и механизмы совершают следующие действия. При присоединении магазина к автомату верхний патрон не упирается в нижнюю часть затвора поскольку затвор 1 смещен вперед. Переводчик огня работает в зависимости от установки вида огня и занимает следующие положения при установке на автоматический огонь сектор 58 становится в среднее положение, не выходя полностью из выреза шептала 51 одиночного огня при установке на одиночный огонь сектор 58 отходит в крайнее заднее положение, выходя полностью из выреза шептала 51 одиночного огня. Затвор 1 при отходе ствола 11 назад скользит своими боевыми выступами 4 по направляющим канавкам 10 ствола при этом ствол 11 проворачивается против часовой стрелки по мере проворота ствола 11 затвор 1 боевыми выступами 4 выходит из радиальных фигурных пазов на казенной части 12 патронника и по окончанию проворота,открывает канал ствола 11, возвратная пружина 15 ствола под действием рукоятки скобы 22 перезаряжания затвора получает наибольшую степень поджатия, курок под действием затвора 1 поворачивается вокруг своей оси 44, закручивает боевую пружину и своими выступами боевого взвода 45 заскакивает за головку с фигурными выступами 48 спускового крючка и встает на боевой взвод 45. Боевая пружина получает степень скручивания. После прохода подающего выступа 8 затвора 1 рычаг 54 автоспуск под действием своей пружины 55 разворачивается назад, выступом (шептало) 53 заскакивает под выступ автоспуска 43 курка, а рычаг 54 поднимается вверх. Подаватель под действием своей пружины поднимает патроны вверх до упора в загибы. Верхний патрон оказывается на линии досылки. После отпускания рукоятки скобы 22 перезаряжания затвора 1 происходит следующее Затвор 1 под действием возвратной пружины 15 движется вперед со стволом 11, подающий выступ 8 затвора 1 выталкивает верхний патрон из магазина и досылает его в патронник находящийся в казенной части 12 ствола 11. Далее своим подающим выступом 8 затвор 1 поворачивает рычаг 54 автоспуска вперед и вниз его выступ (шептало) 53 выходит из-под выступа автоспуска 43. Курок под действием затвора 1 поворачивается вокруг своей оси 44, закручивает боевую пружину курка и своими выступами боевого взвода 45 заскакивает за головку с фигурными выступами 48 спускового крючка и встает на боевой взвод. Курок, удерживаемый головкой с фигурными выступами 48 спускового крючка, остается только на боевом взводе 45. Возвратная пружина 15 ствола получает наименьшую степень сжатия. Подаватель магазина под действием своей пружины поднимает патроны до упора в загибы магазина. Ударник своим бойком упирается в капсюль патрона и отходит назад. Выстрел для того чтобы произвести выстрел из автомата, необходимо установить режим огня с помощью переводчикапредохранителя,нажать на спусковой крючок. Автоматическая стрельба Для того чтобы осуществить автоматическую стрельбу из автомата,необходимо поставить переводчик-предохранитель в положение АВ,нажать на спусковой крючок. В этом случае детали и механизмы автомата выполнят следующие действия Переводчик-предохранитель нижним концом своего сектора 58 остается в вырезе 51 шептала одиночного огня, не позволяя ему поворачиваться вместе со спусковым крючком. Спусковой крючок при нажатии на хвост 36 поворачивается вокруг своей оси 44, его головка с фигурными выступами 48 движется вперед выходит из зацепления с боевым взводом 45 курка. Курок под действием боевой пружины, поворачиваясь вокруг своей оси 44, наносит удар по ударнику 6. Боевая пружина получает наименьшую степень скручивания. Ударник 6 после удара курка устремляется вперед,бойком разбивает капсюль. Происходит выстрел. Газы, двигаясь по каналу ствола 11 при выходе из него отбрасывают ствол 11 вместе с затвором 1 в заднее положение. Все детали и механизмы работают так же, как и при ручном отводе затвора 1 в заднее положение , кроме следующих моментов. Курок на боевом взводе 45 удерживается только автоспуском, так как с пусковой крючок нажат, а шептало одиночного выстрела заблокировано переводчиком огня. Боевая пружина имеет небольшую степень скручивания. Затвор 1 двигаясь вместе со стволом 11 под действием возвратной пружины 15 ствола 11, после того как подающий выступ 8 затвора 1 дошлет очередной патрон в патронник, нажимает на рычаг 54 автоспуска и опускает его вниз. Автоспуск, повернувшись вокруг своей оси, выводит шептало 53 с выступа автоспуска 43 курка и освобождает курок. Курок под действием боевой пружины поворачивается и ударяет по ударнику 6. Происходит очередной выстрел. Цикл работы деталей повторяется до тех пор,пока будут патроны в магазине или нажат спусковой крючок. Для прекращения огня нужно отпустить спусковой крючок. Спусковой крючок после снятия нажатия под действием боевой пружины поворачивается назад, а его головка с фигурными 4 выступами 48 поднимется вверх. Курок поворачивается назад, сжимает боевую пружину и своими выступами боевого взвода 45 заскакивает за фигурные выступы 48 спускового крючка и встает на боевой взвод. Боевая пружина получает наибольшую степень скручивания. Стрельба прекращается, но автомат готов к дальнейшей автоматической стрельбе. Автоматика предлагаемого автомата АСБК основана на работе ствола 11, при откате ствола 11 назад за счет энергии пороховых газов выходящих из канала ствола после выстрела. После выстрела энергия пороховых газов толкает ствол 11 назад,ствол 11 боевыми ствольными выступами 9 скользит по направляющим канавкам 21 съемной муфты 22 и при этом проворачивается внутри съемной муфты 22, одновременно с этим происходит своего рода свинчивание затвора 1 с казенной части 12 ствола 11, ствол 11, дойдя до мертвой точки отката, останавливается, при этом возвратная пружина 15 ствола 11 получает максимальную степень сжатия, затвор 1 же продолжает двигаться по инерции и останавливается только после того, как его боевые выступы 4 не упрутся в кольцевой выступ 17 на казенной части 12 патронника. Затем возвратная пружина 15 ствола 11 начинает разжиматься, двигая ствол 11 вперед,затвор 1, двигаясь со стволом 11, захватывает верхний патрон из магазина и досылает его в патронник, под действием возвратной пружины 15 ствола, ствол 11, скользя боевыми ствольными выступами 9 по направляющим канавкам 21 съемной муфты 22 движется вперед одновременно проворачиваясь по часовой стрелке, затвор 1 же в свою очередь так же скользя боевыми выступами 4 по направляющим канавкам 10 на казенной части 12 на самом стволе 11, наворачивается на казенную часть 12 ствола 11 и тем самым запирает канал ствола 11. ФОРМУЛА ИЗОБРЕТЕНИЯ Автомат сбалансированный безгильзовый,содержащий затвор с ударником, ствол, ударноспусковой механизм, магазин, курок и шептало автоспуска с автоматическим взводом, переводчик режима огня, запирающий механизм, приклад,отличающийся тем, что затвор автомата выполнен в виде остова трубчатой формы, на котором по обе стороны снаружи выполнены два параллельных продольных паза, выбрасыватель, два боевых выступа, расположенных с внутренней передней части остова, ударник, рабочий выступ для рукоятки скобы затвора, подающий выступ, чашечка для патрона, ствол выполнен с нарезами, на стволе на казенной части патронника с кольцевым выступом расположены два симметричных направляющих ствольных паза, вьющимися слева в верх направо,на концах которых имеются фигурные пазы,возвратная пружина ствола, которую на стволе удерживает стопорное кольцо, два боевых ствольных выступа, симметрично расположенных в средней части ствола, крепежная подвижная пластина с четырьмя крепежнымиболтами с помощью которых ствол крепится к съемной муфте,ствол выполнен подвижным и проворачиваемым в затворе по принципу ствол - болт, затвор - гайка, а боевые выступы в передней внутренней части затвора и направляющие пазы на казенной части патронника - резьба, и расположен внутри съемной муфты трубчатой формы, в передней части намертво соединенной с прямоугольной пластиной,имеющей отверстие для ствола, в верхней и нижней части пластины сделаны два косых среза под фиксаторы муфты для крепления ее к ствольной коробке, по углам пластины выполнены четыре отверстия под крепежные болты, находящиеся на подвижной пластине ствола, внутри муфты выполнены две параллельно идущих направляющих канавки, вьющиеся вправо, вверх, налево, по ним боевыми ствольными выступами скользит ствол,рукоятка скобы перезаряжания затвора выполнена в виде остова прямоугольной формы с небольшими продольными углублениями хватами,предназначенными для контакта со стрелком,шомпольным отверстием по центру и прямоугольным зацепом в нижней части рукоятки,рукоятка скобы перезаряжания затвора установлена на крышке ствольной коробки в продольных вырезах, по которым и перемещается, ствольная коробка выполнена в виде металлического корпуса прямоугольной формы с выступом отражателя гильз с размещенными фиксаторами для съемной муфты,пистолетной рукояткой, защелкой для магазина,ствольная коробка закрывается крышкой ствольной коробки, на которой расположены рукоятка скобы перезаряжания затвора и шомпол.
