Номер инновационного патента: 23521

Опубликовано: 15.12.2010

Авторы: Пугачева Татьяна Владимировна, Пирогов Роман Игоревич

Скачать PDF файл.

Формула / Реферат

Предлагаемая конструкция относится к строительству и строительным материалам и может быть использовано в стеновых ограждающих конструкциях жилых, общественных и промышленных зданий, а именно к конструкции стеновых панелей с теплоизоляцией. Панель может быть использована при возведении стен зданий без дополнительной чистовой отделки панелей после их монтажа.
Задачей, стоящей перед предлагаемым изобретением, является расширение арсенала средств, используемых в качестве строительных панелей, при возведении стен зданий без дополнительной чистовой отделки панелей после их монтажа. Это позволит уменьшить объем, трудоемкость и стоимость строительно-монтажных работ, и в, конечном итоги, позволит сократить сроки строительства.
Поставленная задача достигается тем, что строительная панель, не требующая чистовой отделки на строительной площадке, содержит, по крайней мере, два конструктивных модуля, связанных между собой, каждый из которых выполнен в виде многослойной панели. Строительная панель дополнительно содержит конструктивный элемент, выполняющий роль терморазрыва, размещенный между конструктивными модулями. Каждый конструктивный модуль имеет наружные слои и внутренний тепло - звукоизоляционный слой. В каждом конструктивном модуле наружные слои выполнены из фибробетона и/или цементно-песчаного раствора, скреплены посредством связующих элементов, а внутренний тепло - звукоизоляционный слой, размещенный между наружными слоями, выполнен, по крайней мере, из одного тепло - и/или звукоизоляционного материала. Наружные слои модулей, выполненные из цементно-песчаного раствора, содержат сетку и/или введенные в раствор добавки, предотвращающие растрескивание слоев.
Связующие элементы выполнены в виде ребер жесткости, сформированных в процессе изготовления панели, при этом ребра жесткости, по крайней мере, обрамляют панель с двух сторон, параллельных друг другу. Связующие элементы снабжены каркасами и/или крепежными элементами. Внутренний тепло -звукоизоляционный слой модулей разделен ребрами жесткости на отдельные элементы. Ребра жесткости выполнены из того же материала, что и наружные слои и/или из фибробетона. Ребра жесткости, обрамляющие панель, снабжены замковыми пазами. Внутренний тепло - звукоизоляционный слой модулей выполнен, например, из каменной ваты, пенопласта, пенополистирола и/или пенополиуретана. По крайней мере, один из наружных слоев модулей имеет фактурную поверхность. Внутренний тепло -звукоизоляционный слой модулей, по крайней мере с одной стороны снабжен пленочной гидроизоляцией. По крайней мере, у одного из конструктивных модулей, внешняя сторона выполнена фактурной.

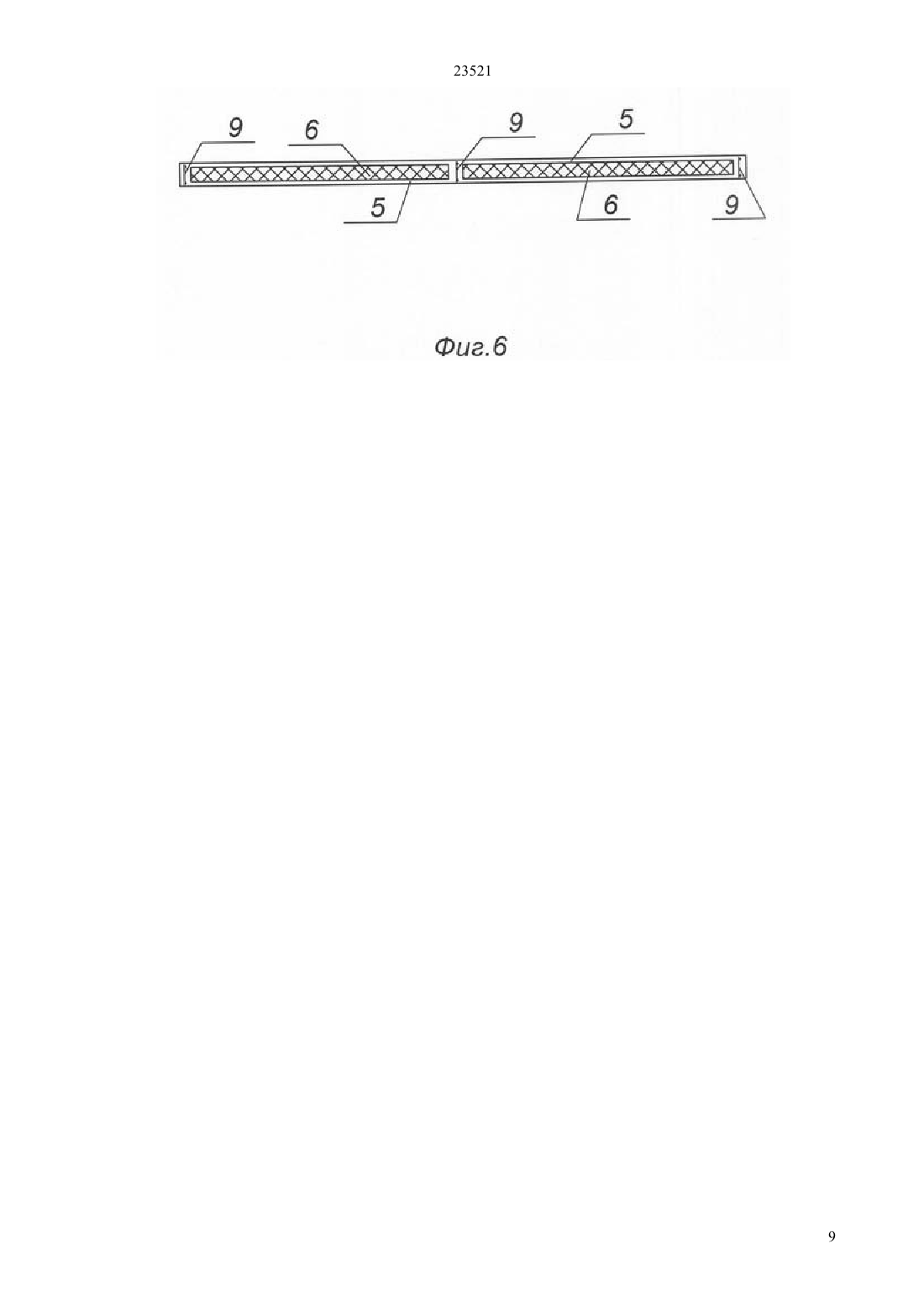

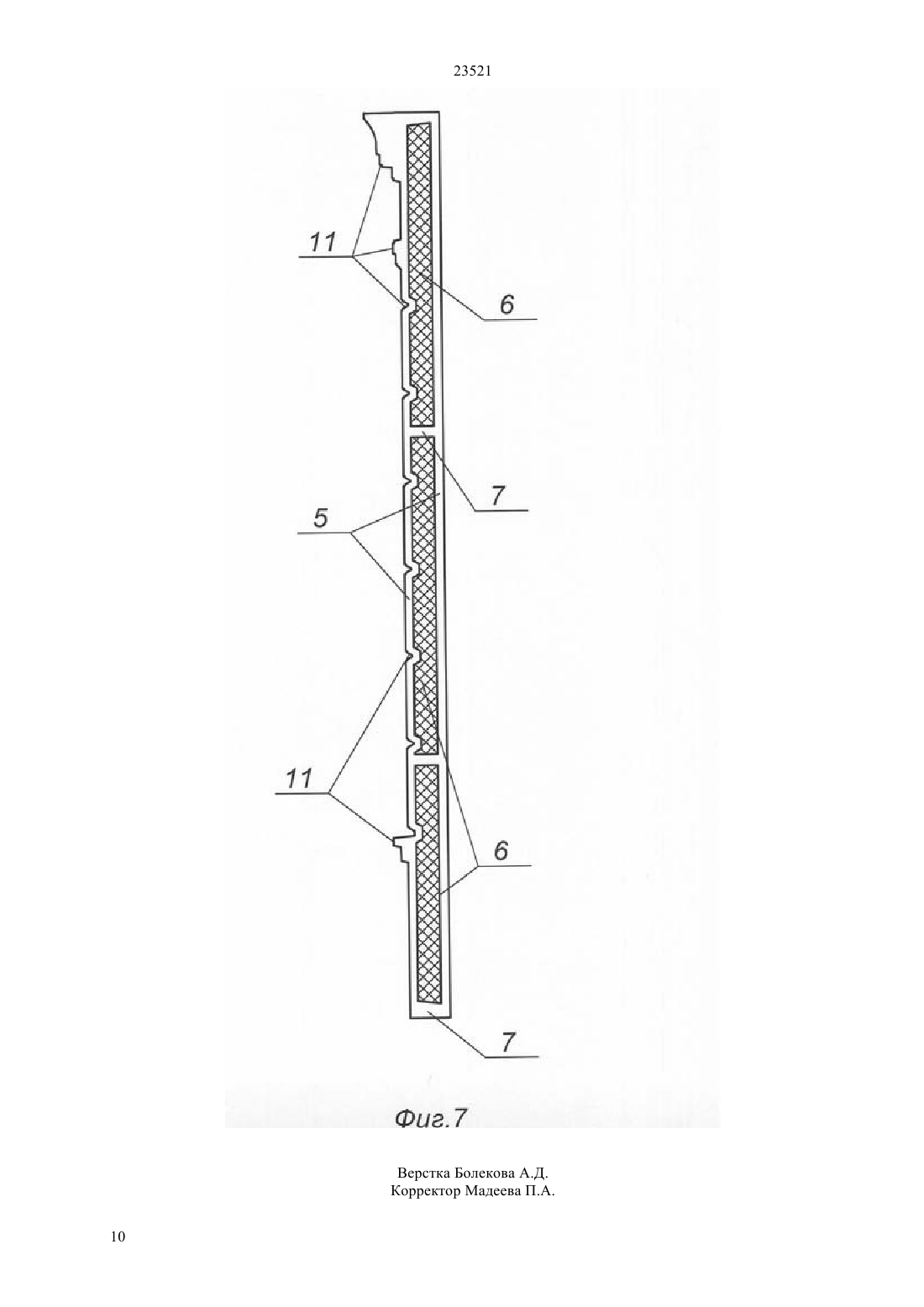

Дополнительным преимуществом предлагаемой многослойной панели является то, что наружные слои панели представляют собой финишную поверхность и не требуют дальнейшей обработки. Предлагаемое техническое решение было раскрыто со ссылкой на прилагаемые чертежи. Для специалистов в области строительных панелей и плит очевидны возможные модификации и изменения.

Текст

Смотреть все

(51) 04 2/26 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ песчаного раствора, скреплены посредством связующих элементов, а внутренний тепло звукоизоляционный слой, размещенный между наружными слоями, выполнен, по крайней мере, из одного тепло - и/или звукоизоляционного материала. Наружные слои модулей, выполненные из цементно-песчаного раствора, содержат сетку и/или введенные в раствор добавки,предотвращающие растрескивание слоев. Связующие элементы выполнены в виде ребер жесткости,сформированных в процессе изготовления панели, при этом ребра жесткости, по крайней мере, обрамляют панель с двух сторон,параллельных друг другу. Связующие элементы снабжены каркасами и/или крепежными элементами. Внутренний тепло -звукоизоляционный слой модулей разделен ребрами жесткости на отдельные элементы. Ребра жесткости выполнены из того же материала, что и наружные слои и/или из фибробетона. Ребра жесткости, обрамляющие панель, снабжены замковыми пазами. Внутренний тепло - звукоизоляционный слой модулей выполнен,например, из каменной ваты, пенопласта,пенополистирола и/или пенополиуретана. По крайней мере, один из наружных слоев модулей имеет фактурную поверхность. Внутренний тепло звукоизоляционный слой модулей, по крайней мере с одной стороны снабжен пленочной гидроизоляцией. По крайней мере, у одного из конструктивных модулей,внешняя сторона выполнена фактурной. Дополнительным преимуществом предлагаемой многослойной панели является то, что наружные слои панели представляют собой финишную поверхность и не требуют дальнейшей обработки. Предлагаемое техническое решение было раскрыто со ссылкой на прилагаемые чертежи. Для специалистов в области строительных панелей и плит очевидны возможные модификации и изменения.(72) Пугачева Татьяна Владимировна Пирогов Роман Игоревич(57) Предлагаемая конструкция относится к строительству и строительным материалам и может быть использовано в стеновых ограждающих конструкциях жилых,общественных и промышленных зданий, а именно к конструкции стеновых панелей с теплоизоляцией. Панель может быть использована при возведении стен зданий без дополнительной чистовой отделки панелей после их монтажа. Задачей,стоящей перед предлагаемым изобретением, является расширение арсенала средств, используемых в качестве строительных панелей, при возведении стен зданий без дополнительной чистовой отделки панелей после их монтажа. Это позволит уменьшить объем,трудоемкость и стоимость строительно-монтажных работ, и в, конечном итоги, позволит сократить сроки строительства. Поставленная задача достигается тем, что строительная панель, не требующая чистовой отделки на строительной площадке, содержит, по крайней мере, два конструктивных модуля,связанных между собой, каждый из которых выполнен в виде многослойной панели. Строительная панель дополнительно содержит конструктивный элемент, выполняющий роль терморазрыва,размещенный между конструктивными модулями. Каждый конструктивный модуль имеет наружные слои и внутренний тепло - звукоизоляционный слой. В каждом конструктивном модуле наружные слои выполнены из фибробетона и/или цементно 23521 Предлагаемая конструкция относится к строительству и строительным материалам и может быть использована в стеновых ограждающих конструкциях жилых,общественных и промышленных зданий, а именно к конструкциям стеновых панелей с теплоизоляцией. Панель может быть использована при возведении стен зданий без дополнительной чистовой отделки панелей после их монтажа. Известна многослойная панель (А.с. СССР 1388527, МПК кл. Е 04 С 2/46, публ. 1986 г.). Панель содержит связанные друг с другом посредством гибких связей соосные наружный и внутренний конструктивные армированные бетонные слои со смещенными относительно друг друга торцами,между которыми размещен промежуточный слой утеплителя. Недостатками указанной стеновой панели являются недостаточная точность геометрических параметров изготавливаемых трехслойных панелей, использование в ней конструкции стыков смежных трехслойных стеновых панелей, приводящей к возникновению мостиков холода, и недостаточная жесткость, т.е. низкая сейсмостойкость возводимых зданий с использованием указанных трехслойных стеновых панелей. Известна многослойная панель, содержащая наружный и внутренний конструктивные слои из бетона, между которыми размещен слой пористого утеплителя (Патент Российской Федерации 2130107, МПК кл. Е 04 С 2/26, публ. 1998 г.). Известна многослойная панель, содержащая связанные друг с другом посредством гибких связей соосные наружный и внутренний конструктивные армированные бетонные слои со смещенными относительно друг друга торцами, между которыми размещен промежуточный слой утеплителя (Патент Российской Федерации 2191239, МПК кл. Е 04 С 2/26, публ. 2002 г.). Промежуточный слой утеплителя выполнен в виде составного сердечника из пенополистирольных плит, окаймленных по наружному и внутреннему периметру полужесткими минераловатными элементами с защищенными синтетической пленкой открытыми поверхностями ,ширина каждого из которых составляет не менее 0,5-2,2 толщины составного сердечника. Ширина наружного конструктивного армированного бетонного слоя и составного сердечника превышает в 1,03-1,07 раза ширину симметричного относительно них конструктивного внутреннего армированного бетонного слоя. Недостатками известной панели является большой объем работ,трудоемкость и стоимость строительно-монтажных работ, особенно фасадных. Известна многослойная стеновая панель, которая включает наружный и внутренний слои,выполненные из армированного бетона,расположенные между ними слой теплоизоляционного материала и объединяющие слои элементы, выполненные в виде дискретных железобетонных связей, равномерно размещенных по площади панели (Патент Российской Федерации 2330147, МПК кл. Е 04 С 2/26, публ. 27.07.2008 г.). 2 Теплоизоляционный материал представляет собой пенополистирол, размещенный между наружным и внутренним слоями с открытым выходом, по крайней мере, на три торцевые стороны панели и состоит из отдельных зафиксированных и уложенных в стык элементов. Между внутренним слоем армированного бетона и теплоизоляционным материалом размещен изоляционный слой в виде фольги или полимерной пленки или металлизированной полимерной пленки. Многослойная стеновая панель содержит четырефиксирующих шпонки, которые расположены по ее краям. Указанные дискретные железобетонные связи, объединяющие наружный и внутренний слои армированного бетона, одновременно служат фиксаторами для элементов теплоизоляционного материала и размещены в прорезях, выполненных в изоляционном слое и теплоизоляционном материале. Известна строительная панель, не требующая чистовой отделки на строительной площадке(Патент Российской Федерации 2364687, МПК кл. Е 04 С 2/26, публ. 20.08.2009 г.). Стеновая панель содержит жесткий каркас, выполненный из деревянных брусьев, внутреннюю и наружную обшивки с отделочным слоем, закрепленные с обеих сторон на каркасе с образованием полости, и утеплитель, размещенный в полости. Панель дополнительно содержит закладные детали для ее крепления, выполненные в виде трубок из пластмассы, размещенные в отверстиях панели по всей ее ширине в верхней и нижней ее частях, а внутренняя и наружная обшивки выполнены из доломитоволокнистого листа, ламинированного соответственно пленкой на бумажной основе и алюминиевой или металлической фольгой. Задачей,стоящей перед предлагаемым изобретением, является расширение арсенала средств, используемых в качестве строительных панелей, при возведении стен зданий без дополнительной чистовой отделки панелей после их монтажа. Это позволит уменьшить объем,трудоемкость и стоимость строительно-монтажных работ, и в, конечном итоги, позволит сократить сроки строительства. Поставленная задача достигается тем, что строительная панель, не требующая чистовой отделки на строительной площадке, содержит, по крайней мере, два конструктивных модуля,связанных между собой, каждый из которых выполнен в виде многослойной панели. Строительная панель дополнительно содержит конструктивный элемент, выполняющий роль терморазрыва,размещенный между конструктивными модулями. Каждый конструктивный модуль имеет наружные слои и внутренний тепло-звукоизоляционный слой. В каждом конструктивном модуле наружные слои выполнены из фибробетона и/или цементнопесчаного раствора, скреплены посредством связующих элементов, а внутренний теплозвукоизоляционный слой, размещенный между наружными слоями, выполнен, по крайней мере, из 23521 одного тепло-и/или звукоизоляционного материала. Наружные слои модулей, выполненные из цементно-песчаного раствора, содержат сетку и/или введенные в раствор добавки, предотвращающие растрескивание слоев. Связующие элементы выполнены в виде ребер жесткости,сформированных в процессе изготовления панели,при этом ребра жесткости, по крайней мере,обрамляют панель с двух сторон, параллельных друг другу. Связующие элементы снабжены каркасами и/или крепежными элементами. Внутренний теплозвукоизоляционный слой модулей разделен ребрами жесткости на отдельные элементы. Ребра жесткости выполнены из того же материала, что и наружные слои и/или из фибробетона. Ребра жесткости,обрамляющие панель, снабжены замковыми пазами. Внутренний тепло-звукоизоляционный слой модулей выполнен, например, из каменной ваты,пенопласта,пенополистирола и/или пенополиуретана. По крайней мере, один из наружных слоев модулей имеет фактурную поверхность. Внутренний тепло-звукоизоляционный слой модулей, по крайней мере с одной стороны снабжен пленочной гидроизоляцией. По крайней мере, у одного из конструктивных модулей,внешняя сторона выполнена фактурной. Предлагаемое решение будет более полно понято, и дополнительные преимущества станут очевидными, если обратиться к следующему далее подробному описанию реализации изобретения и сопровождающим чертежам, на которых на фиг.1 показана строительная панель,состоящая из двух конструктивных модулей на фиг.2 показан разрез строительной панели на фиг.3 показан внутренняя конструкция модуля на фиг.4 показан разрез строительной панели содержащей замковые пазы на фиг.5 разрез конструктивного модуля с сеткой и гидроизоляцией на фиг. 6 разрез модуля с каркасами на фиг. 7 разрез модуля с фактурной поверхностью. Предлагаемая строительная панель 1 содержит,по крайней мере, два конструктивных модуля 2 и 3,связанных между собой. Каждый из конструктивных модулей 2 и 3 выполнен в виде многослойной панели, между которыми размещен конструктивный элемент 4, выполняющий роль терморазрыва. Каждый конструктивный модуль 2 или 3 имеет наружные слои 5 и внутренний теплозвукоизоляционный слой 6. В каждом конструктивном модуле 2 или 3 наружные слои 5 выполнены из фибробетона и/или цементнопесчаного раствора, скреплены посредством связующих элементов 7, а внутренний теплозвукоизоляционный слой 6, размещенный между наружными слоями 5, выполнен, по крайней мере,из одного тепло-и/или звукоизоляционного материала. При выполнении наружных слоев 5 модулей из цементно-песчаного раствора, они содержат сетку 8 и/или в раствор вводят добавки,предотвращающие растрескивание слоев. Связующие элементы 7 выполнены в виде ребер жесткости,сформированных в процессе изготовления панели. Связующие элементы снабжены каркасами и/или крепежными элементами 9. Внутренний тепло-звукоизоляционный слой 6 модулей разделен ребрами жесткости 7 на отдельные элементы. Ребра жесткости 7 выполнены из того же материала, что и наружные слои 5 и/или фибробетона. Ребра жесткости 7, обрамляющие модуль 2 и 3, снабжены замковыми пазами 10. Внутренний тепло-звукоизоляционный слой 6 модулей 2 и 3 выполнен, например, из каменной ваты,пенопласта,пенополистирола и/или пенополиуретана. По крайней мере, один из наружных слоев модулей 2 или 3 имеет фактурную поверхность 11. Внутренний теплозвукоизоляционный слой 6 модулей 2 и 3, по крайней мере с одной стороны снабжен пленочной гидроизоляцией 12. По крайней мере, у одного из конструктивных модулей 2 или 3, внешняя сторона выполнена фактурной 11. Изготовляют предлагаемую панель следующим образом. Первоначально изготовляют отдельно конструктивные модули 2 и 3, каждый из которых выполнен в виде многослойной панели. Изготовление панели производят на горизонтальной опалубке, с использованием ровной поверхности. При необходимости на горизонтальной поверхности размещают элементы для формирования фактурной поверхности. В каждом случае рабочую поверхность смазывают,например,лаком медленного высыхания. Затем, наносят слой фибробетона или цементно-песчаного раствора, для создания нижнего наружного слоя 5, выравнивают и укладывают внутренний тепло-звукоизоляционный слой 6 с зазорами. Толщина зазоров, например,равна 0,5 толщине тепло-звукоизоляционного слоя или конструктивно рассчитанного. Затем подают фибробетон или цементно-песчаный раствор, с заполнением зазоров и на тепло-звукоизоляционный слой 6, формируя верхний наружный слой 5. Если панель изготавливают из цементно-песчаного раствора, то на тепло-звукоизоляционный слой 6,укладывают пленочную гидроизоляцию 12 и в наружные слои 5 укладывают сетку 8 и/или вводят в раствор добавки, предотвращающие растрескивание слоев, а связующие элементы 7 снабжают каркасами и/или крепежными элементами 9. Изготовленные конструктивные модули 2 и 3 скрепляют между собой, при необходимости устанавливают между ними конструктивный элемент 4, выполняющий роль терморазрыва. Дополнительным преимуществом предлагаемой многослойной панели является то, что наружные слои панели представляют собой финишную поверхность и не требуют дальнейшей обработки. Предлагаемое техническое решение было раскрыто со ссылкой на прилагаемые чертежи. Для специалистов в области строительных панелей и плит очевидны возможные модификации и изменения. 23521 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Строительная панель, не требующая чистовой отделки на строительной площадке, отличающаяся тем, что она содержит, по крайней мере, два конструктивных модуля, связанных между собой,каждый из которых выполнен в виде многослойной панели. 2. Строительная панель по п.1, отличающаяся тем,что она дополнительно содержит конструктивный элемент, выполняющий роль терморазрыва,размещенный между конструктивными модулями. 3. Строительная панель по п.1, отличающаяся тем, что каждый конструктивный модуль имеет наружные слои и внутренний теплозвукоизоляционный слой. 4. Строительная панель по п.3, отличающаяся тем, что в каждом конструктивном модуле наружные слои выполнены из фибробетона и/или цементно-песчаного раствора,скреплены посредством связующих элементов, а внутренний тепло-звукоизоляционный слой,размещенный между наружными слоями, выполнен, по крайней мере, из одного тепло-и/или звукоизоляционного материала. 5. Строительная панель по п.4, отличающаяся тем, что наружные слои модулей, выполненные из цементно-песчаного раствора, содержат сетку и/или введенные в раствор добавки, предотвращающие растрескивание слоев. 6. Строительная панель по п.4, отличающаяся тем, что связующие элементы выполнены в виде ребер жесткости, сформированных в процессе изготовления панели, при этом ребра жесткости, по крайней мере, обрамляют панель с двух сторон,параллельных друг другу. 7. Строительная панель по п.6, отличающаяся тем, что связующие элементы снабжены каркасами и/или крепежными элементами. 8. Строительная панель по п.п.3,6 отличающаяся тем, что внутренний теплозвукоизоляционный слой модулей разделен ребрами жесткости на отдельные элементы. 9. Строительная панель по п.п.4,6 отличающаяся тем, что ребра жесткости выполнены из того же материала, что и наружные слои и/или из фибробетона. 10. Строительная панель по п.6, отличающаяся тем, что ребра жесткости, обрамляющие панель,снабжены замковыми пазами. 11. Строительная панель по п.3, отличающаяся тем, что внутренний тепло- звукоизоляционный слой модулей выполнен, например, из каменной ваты,пенопласта,пенополистирола и/или пенополиуретана. 12. Строительная панель по п.3, отличающаяся тем, что, по крайней мере, один из наружных слоев модулей имеет фактурную поверхность. 13. Строительная панель по п.4, отличающаяся тем, что внутренний тепло- звукоизоляционный слой модулей, по крайней мере с одной стороны снабжен пленочной гидроизоляцией. 14. Строительная панель по п.1, отличающаяся тем, что, по крайней мере, у одного из конструктивных модулей,внешняя сторона выполнена фактурной.

МПК / Метки

МПК: E04C 2/26

Метки: панель, строительная
