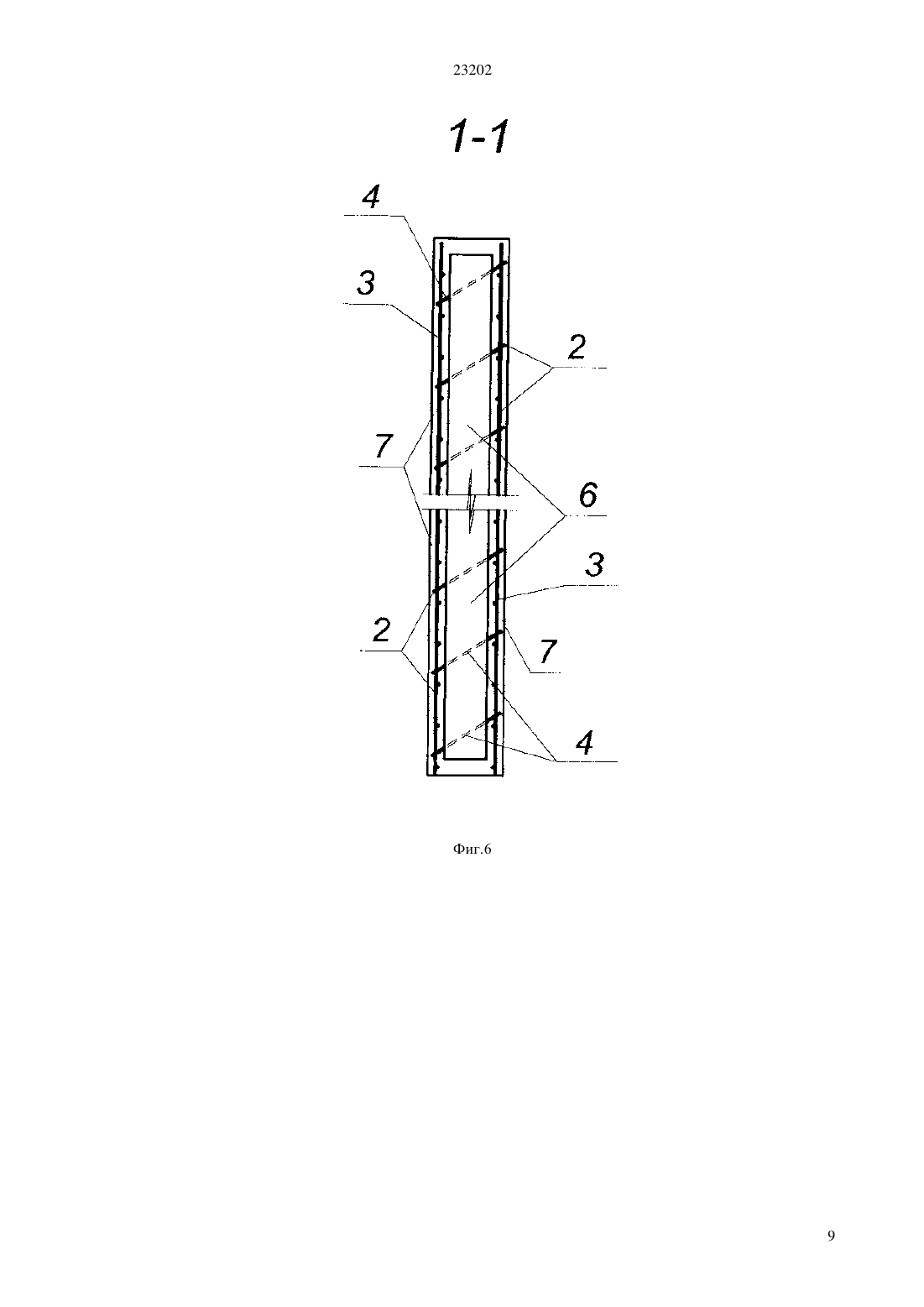

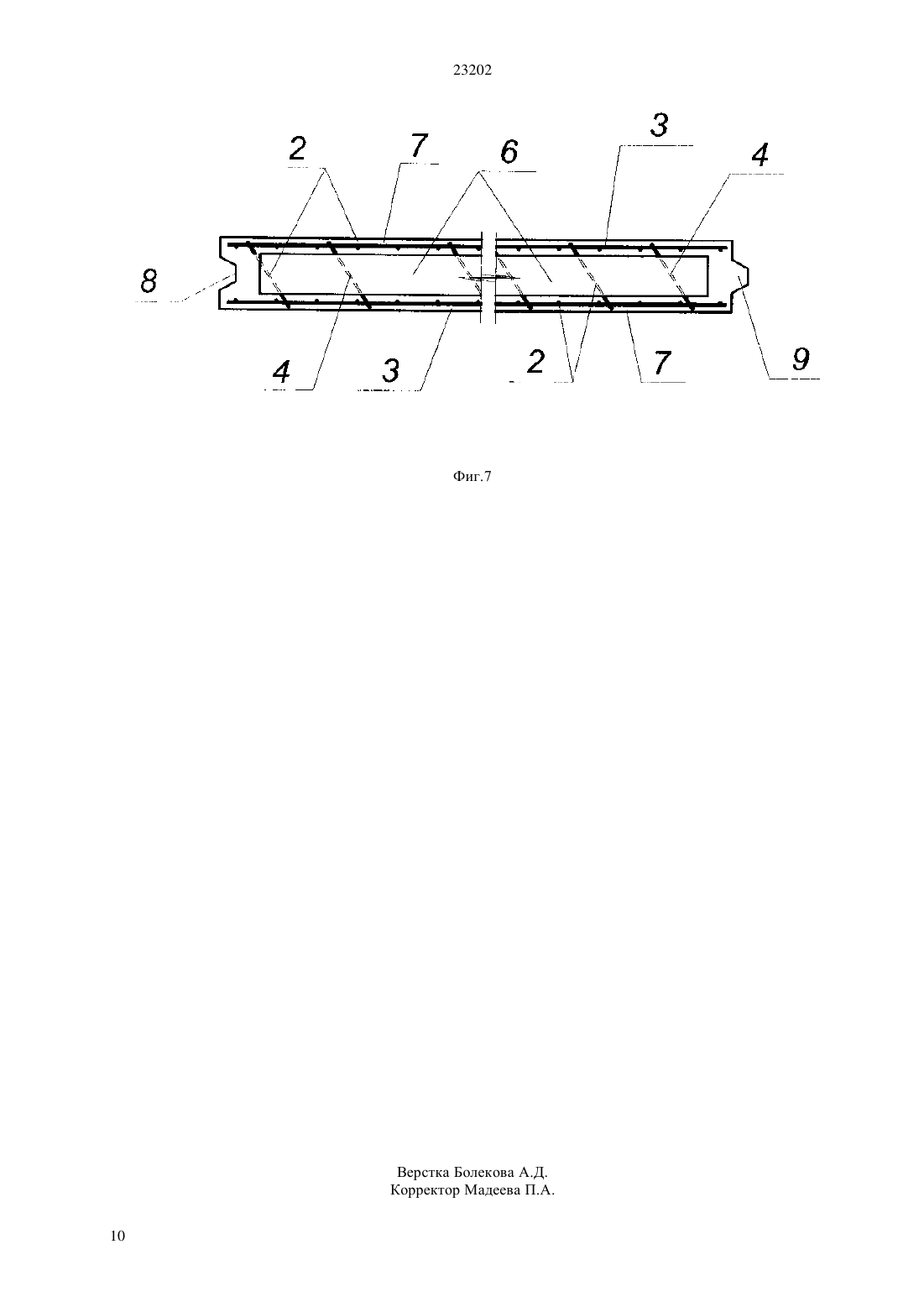

(51) 04 2/26 (2009.01) 04 2/288 (2009.01) 04 1/41 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ блок, состоящий из каркаса с продольным и поперечным армированием и отделочные слои. Продольное армирование выполнено в виде двух сварных сеток, расположенных параллельно между собой с зазором. В зазоре размещен теплозвукоизоляционный слой. Отделочные слои выполнены из гипсовяжущего материала. Гипсовяжущий материал отделочных слоев представляет собой водно-гипсовый состав с модифицирующими добавками. В одном из вариантов гипсовяжущий материал отделочных слоев представляет собой водно-гипсовый состав с армирующим материалом, например, синтетической фиброй (стекловолокнистый армирующий материал). Для стыковки отдельных панелей между собой панель снабжена продольными боковыми пазами. Предлагаемая панель изготавливается в вертикальной опалубке. Предлагаемая панель позволяет производить монтаж без применения тяжелой строительной техники.(72) Пугачева Татьяна Владимировна Пирогов Роман Игоревич(57) Предлагаемое решение относится к гипсовым панелям, изготовленным на основе водного гипсового связующего. Задачей предлагаемого решения является расширение арсенала используемых средств в качестве гипсовой 3- панели, в основном изготовленной на основе водного гипсового связующего. Эта задача решается тем, что гипсовая 3 панель выполнена в виде прямоугольной слоистой конструкции, включающая жесткий несущий 3 23202 Предлагаемое решение относится к гипсовым панелям, изготовленным на основе водного гипсового связующего. Гипсовые панели и гипсовые плиты, способы их изготовление являются предметом внимания в строительной промышленности в качестве легко обрабатываемого строительного материала,консистенция которого обеспечивает его использование в общем строительстве. Известна гипсобетонная перегородка содержащая каркас, включающий обвязку из боковых элементов и горизонтальных элементов по ее контуру, решетку с равномерно уменьшающимся шагом продольных элементов по высоте перегородки в виде объемной спирали, навитой на боковые элементы обвязки (1 491 990, МПК Е 04 С 2/04, публ. 07.07.1989 г.). Известна домостроительная система,получившая название Русская стена (каркасномонолитный дом с промежуточным утеплителем из ППС). Она прошла многолетнюю проверку в Европе, Канаде и США. Однако, появившись на российском рынке почти 5 лет назад, она до сих пор не получила широкого применения (Идеи Вашего Дома, Москва,7(119) июль 2008 г.). Система оригинальным образом объединила методы панельного и монолитного домостроения. Некоторое сходство с первым методом ей придает использование произведенных в заводских условиях стеновых панелей - их называют 3 панелями. Они представляют собой пространственную конструкцию,состоящую из плиты пенополистирола плотностью 15 кг/м 3 (ее принято называть сердечником), с обеих сторон которой закреплены арматурные сетки, изготовленные из проволоки диаметром 3 мм и имеющие ячейки 50 х 50 мм. Сетки соединены пронизывающими пенополистирол стержнями-раскосами диаметром 4 мм из оцинкованной стали, приваренными к сеткам под углом, что придает конструкции пространственную жесткость, а заодно не позволяет смещаться сердечнику плиты. Количество раскосов в панелях колеблется в зависимости от назначения 100 шт./м 2-для стеновых панелей, 200 шт./м 2-для используемых в конструкции перекрытия. Размер панелей стандартный длина-3 или 6 м, ширина-1,2 м (можно изготовить панели любой длины с шагом,кратным 100 мм). Сердечник из пенополистирола может иметь различную толщину. Так, у 3 плит для наружных стен она составляет 120 мм, для внутренних несущих стен и перекрытий-100 мм, для перегородок-50 мм. Арматурная сетка отстоит от сердечника в панелях, используемых для несущих стен, на 19 мм, в перегородочных-на 16 мм. Масса трехметровой панели с пенополистиролом толщиной 120 мм составляет всего 27 кг, что и позволяет производить монтаж без применения тяжелой строительной техники. Конструкцию дома собирают из таких плит - на этом и заканчивается сходство с панельным домостроением. Сетчатый каркас панелей связывают воедино, усиливают арматурой, а затем на него (с обеих сторон) наносят сплошную бетонную оболочку. Таким образом,2 стены,перекрытия и несущие элементы объединяются в единую монолитную конструкцию. Бетон на обе стороны стен и нижнюю сторону перекрытия наносят методом торкретирования на несущие стены - слой толщиной 50-60 мм, на внутренние-40 мм. Известен способ изготовления двухслойных сварных решетчатых каркасов и установка для его осуществления (1804 363, МПК 21 31/00,публ. 23.03.1993). Изобретение относится к изготовлению изделий из проволоки, в частности сварных решетчатых каркасов, которые могут найти применение при изготовлении железобетонных конструкций, и позволяет расширить технические возможности устройства. Изготовляемые двухслойные сварные решетчатые каркасы состоят из расположенных друг против друга решеток и удерживающих их на расстоянии распорных стержней. Известен строительный элемент (панель) (Патент. 6 705 055, МПК Е 04 С 1/41, публ. 16.03. 2004). Строительный элемент, содержит две сварных параллельных между собой сетки, прямые стержни, которые удерживают указанные сетки на определенном расстоянии. Между сетками размещена плита из пенополистирола. Стержни пронизывают плиту из пенополисирола. Ограничивают этот каркас поверхности из бетона. Задачей предлагаемого решения является расширение арсенала используемых средств в качестве гипсовой 3- панели, в основном изготовленной на основе водного гипсового связующего. Эта задача решается тем, что гипсовая 3 панель выполнена в виде прямоугольной слоистой конструкции, включающая жесткий несущий 3 блок, состоящий из каркаса с продольным и поперечным армированием и отделочные слои. Продольное армирование выполнено в виде двух сварных сеток, расположенных параллельно между собой с зазором. В зазоре размещен теплозвукоизоляционный слой. Теплозвукоизоляционный слой выполнен, например,пенопласта, пенополистирола или пенополиуритана. Отделочные слои выполнены из гипсовяжущего материала. Гипсовяжущий материал отделочных слоев представляет собой водно-гипсовый состав с модифицирующими добавками. В одном из вариантов гипсовяжущий материал отделочных слоев представляет собой водно-гипсовый состав с армирующим материалом, например, синтетической фиброй (стекловолокнистый армирующий материал). Для стыковки отдельных панелей между собой панель снабжена продольными боковыми пазами. Особенностью предлагаемой панели является то, что панель изготовлена в вертикальной опалубке. Предлагаемое решение будет более полно понято, и дополнительные преимущества станут очевидными, если обратиться к следующему далее подробному описанию реализации изобретения и сопровождающим чертежам, на которых на фиг. 1 показан фрагмент несущего 3- блока 23202 на фиг. 2 показан фрагмент гипсовой 3- панели на фиг. 3 показан общий вид крупногабаритной стены из составных панелей на фиг. 4 показан общий вид крупногабаритной панели с дверным проемом на фиг. 5 показан вид крупногабаритной панели с дверным проемом и с фрагментом несущего слоя 3- панели на фиг. 6 показан разрез панели по линии 1-1 на фиг. 3 на фиг. 7 показан разрез панели по линии 2-2 на фиг. 3 Гипсовая 3- панель выполнена в виде прямоугольной слоистой конструкции (см. фиг 1),которая включает жесткий несущий 3- блок 1,состоящий из каркаса 2, выполненного из продольного армирования в виде двух сварных сеток 3, которые расположены параллельно между собой с зазором и объединенных поперечным армированием в виде отрезков стержней или гнутых стержней 4. Между армирующими сварными сетками 3 расположен с зазорами 5 теплозвукоизоляционный слой 6 (см. фиг. 2). Теплозвукоизоляционный слой 6 выполнен, например,пенопласта, пенополистирола или пенополиуритана. Стержни поперечного армирования 4 пронизывает под углом тепло-звукоизоляционный слой 6 и размещено с определенным шагом по всему объему несущего 3- блока 1. Поперечное армирование 4 скрепляет армирующие сетки 3 посредством сварки. С обоих сторон блока 1 размещены отделочные слои 7,выполненные из гипсовяжущего материала. Как видно на фиг. 7 готовая панель снабжена продольными боковыми пазами 8 и 9 для стыковки панелей между собой. Изготавливают гипсовую 3- панель в вертикальной опалубке. На 3- блок 1 крепят фиксаторы (не показаны на чертежах) для создания зазора между стенками опалубки и армирующими сетками 3. Фиксаторы используют и установки 3 блока 1 в проектное положение. Через верхнюю открытую зону опалубки подают раствор гипсовяжущего материала, например,водно-гипсовый состав с добавками,модифицирующими процесс определенным образом или улучшающими свойства,такими как ускорители,замедлители,пластификаторы, гидрофобные добавки, добавки увеличивающие прочность гипсового камня. В основную водно-гипсовую смесь вводят армирующий материал, например, синтетическую фибру . При этом получают панель типа . Раствор заполняет все свободное пространство с образованием отделочных слоев 7 после высушивания панели. Предлагаемая панель позволяет производить монтаж без применения тяжелой строительной техники. Дополнительным преимуществом предлагаемой панели является то, что наружные слои панели представляют собой финишную поверхность и не требуют дальнейшей обработки. Предлагаемое техническое решение было раскрыто со ссылкой на прилагаемые чертежи. Для специалистов в области гипсовых панелей и плит очевидны возможные модификации и изменения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Панель 3-,выполненная в виде прямоугольной слоистой конструкции, включающая жесткий несущий 3- блок, состоящий из каркаса с продольным армированием в виде двух сварных сеток, расположенных параллельно между собой с зазором,в котором размещен теплозвукоизоляционный слой, и с поперечным армированием, и отделочные слои с обеих сторон 3 блока, отличающаяся тем, что отделочные слои выполнены из гипсовяжущего материала. 2. Панель 3- по п.1, отличающаяся тем, что гипсовяжущий материал отделочных слоев представляет собой водно-гипсовый состав с модифицирующими добавками. 3. Панель 3- по п.п. 1 и 2, отличающаяся тем,что гипсовяжущий материал отделочных слоев представляет собой водно-гипсовый состав с армирующим материалом, например, синтетической фиброй. 4. Панель 3- по п.п. 1 и 2, отличающаяся тем,что панель снабжена продольными боковыми пазами для стыковки панелей между собой. 5. Панель 3- по п.п. 1-4, отличающаяся тем,что панель изготовлена в вертикальной опалубке.
